IRIS PLUS : VIS SANS FIN qui tourne...... sans fin !

J

JO4738

  • #1
bonjour à tous,
Petit problème sur mon IRIS PLUS que j'ai dans ma résidence secondaire et qui donc ne tourne pas souvent. En préparation de l'hiver j'ai fait l'entretien et nettoyage. Le poêle était débranché depuis plusieurs mois car bruyant même à l’arrêt cet été.
Je viens de constater que c'est la vis sans fin qui tourne "sans fin" !! IMPOSSIBLE de l’arrêter! Quelqu'un à une idée sur les paramètres qui alimentent le moteur et que je pourrais vérifier ?
Merci de vos futurs conseils.

  • #2
bonjour,

un composant toujours alimenté me fait penser à un relais de puissance qui reste collé...
j'ai eu le coup avec l'extracteur de fumée de ma chaudière ;-)

  • #3
bonjour Esprit de sel
J'y pensai ... mais où trouver ce relais? Sur la carte ? elle est protégée par une tôle et faut tout tomber pour l'enlever! pratique....
Quelqu'un a un plan de l'électrique du poêle?
J'aurai préféré une manip sur les paramètres du style reset général! C'est possible?

  • #5


trouvé sur ce site:https://thelifestyle36.wordpress.co...ion-thermostat-sur-poeles-granules-edilkamin/

  • #6
Jack65 merci,
j'avais déjà chargé la notice ainsi que la fiche réglage "Réglages IRIS PLUS SEVEN LILIA PLUS réglages techniques" trouvée ici http://assets.361degres.fr/reglage-iris.pdf
Est-ce possible que la fonction "test à froid- C3 remplissage de la vis sans fin" soit bloquée?

  • #7
rebonjour a tous,

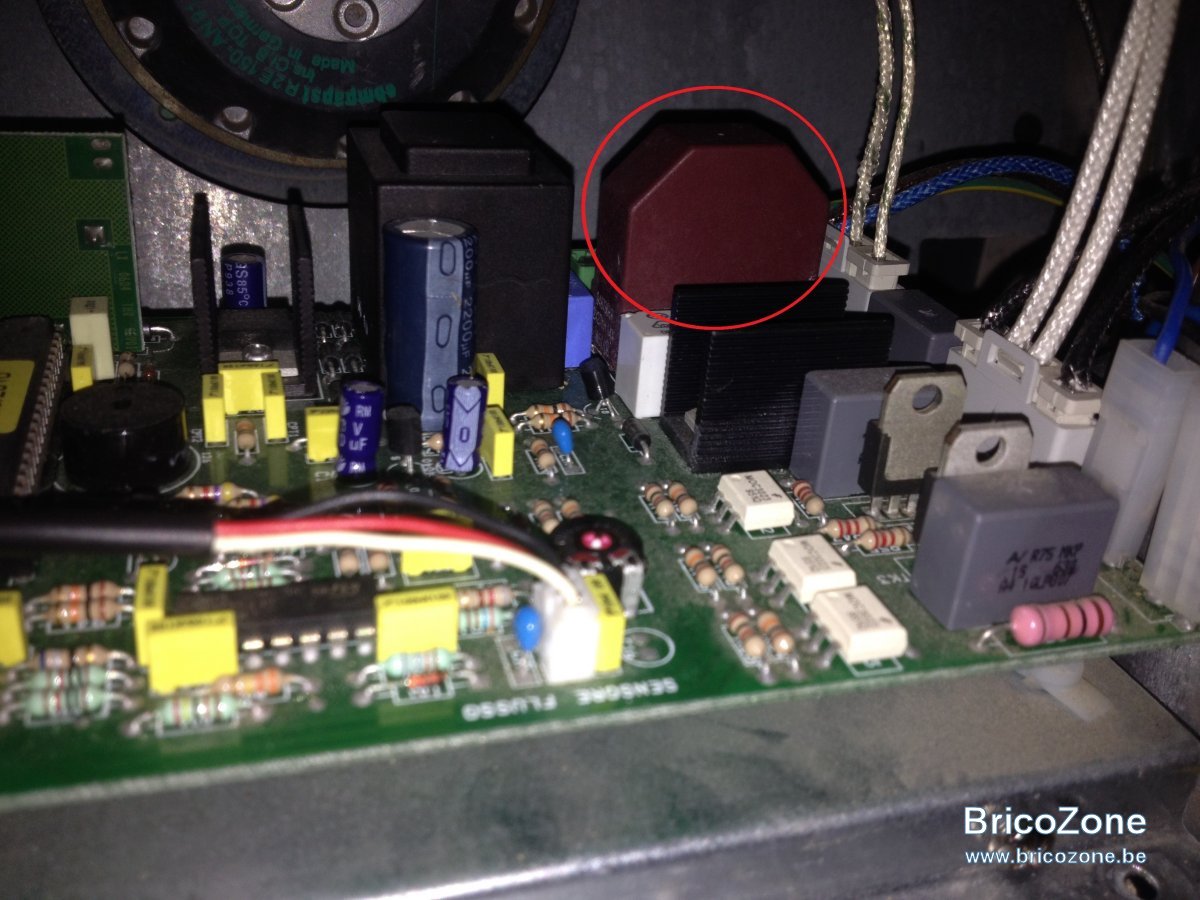

j'ai démonté la carte! et rien ne ressemble à un relais sauf le bloc marron sur la photo jointe. L'élément noir à coté est un transfo suivant les références notées dessus. Sur l'élément marron les ref. sont illisibles. Apparemment il tient avec 4 soudures... est ce que je le démonte?
J'ai pu accéder aux paramètres notés dans la doc "règlage IRIS" cependant je n'ai pas accès au dernier paramètres -ils ne s'affichent pas, le cycle recommence au 1° paramètre rP. Les 4 derniers (c,C,EC, br) notés en jaunes dans la notice et qui tous concernent ...... le moto réducteur ne sont pas affichés!! Est-ce un hasard?
Sur cette même notice il est noté au début "en jaune seulement les paramètres avec LX" ! C'est qui ce LX?
Jo


  • #8
bonjour,

les blocs gris (en bas à droite) ressemblent aussi à des relais

essaye de suivre l'alimentation depuis le moteur de la vis sans fin, vois où ca atterrit sur la carte, suis les pistes jusqu'au relais...

essaye de tapoter (doucement) dessus, parfois ça peut le décoller,
il paraît que sur certains relais on sait ouvrir le capot et accéder aux contacts

de toute manière, le décoller sera du dépannage, il faudra de toute façon le changer !

(pour autant que le souci vienne effectivement d'un relais ;-) )

  • #9
Les petits boîtiers gris sont a mon avis des relais aussi, peut être aussi le blanc.
Il doit y avoir:
1 relais moteur extracteur de fumée
1 relais résistance électrique d'allumage
1 relais moteur vis sans fin
1 relais moteur ventilateur soufflerie de chaleur

PS: bon bin vais me recoucher, sert plus a rien ici moi :zzz::joy: grillé par l'esprit :D

  • #13
comme dit plus haut, suivre la piste.
Retourne la plaque après avoir repérer la fiche de branchement de la vis sans fin. La tu peux suivre le tracé des conducteurs de la piste imprimé, et voir où ils aboutissent, sur quel relais.

  • #14
Bon... la bête est démontée ! comment on fait pour vérifier si il fonctionne?

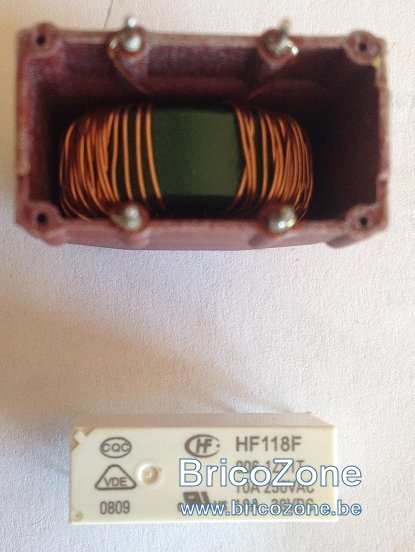

j'en ai profité également pour dessoudé le gros bloc marron.... c'est un bobinage! voir photo

  • #15
tu déssoudes les composants au hasard toi :joy::joy::joy:

  • #16

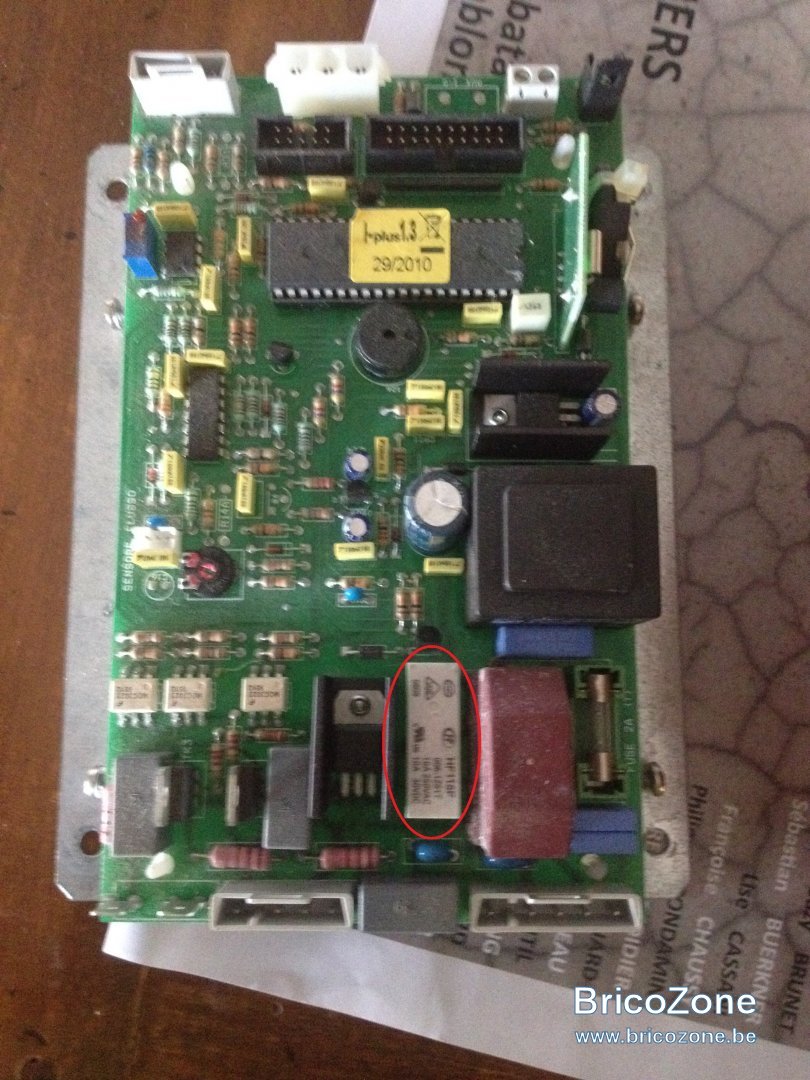

Heu..... pas vraiment au hasard mais c'est le SEUL relais sur la plaque. l'alim du moteur passe également par ce "truc" marron (dont je sais maintenant qu'il a été démonté que c'est un bobinage!) Donc je l'ai ressoudé .... et je voudrais vérifier le relais. Ceci dit on en trouve sur le net pour 3/4 € (bon d'accord 12€ avec le transport ICI (https://fr.rs-online.com/web/p/prod...MIvvXu18fJ3QIVw_hRCh2Z-w_bEAQYASABEgL18fD_BwE) donc je vais tenter le coup si personne ne me propose une solution.Ce qui est bête c'est que je repars demain dans la region Lyonnaise à 600km et que je reviens que fin octobre! J'espère qu'entretemps j'aurai trouvé une solution fiable pour pas me retrouver sans chauffage !!!. Comme je peux pas amener le poêle avec moi ..... je vais juste prendre la carte ! c'est moi encombrant mais pour les essais nada!
Merci de vos conseils donnés .... et ceux à venir. Je vous tiens au courant!

  • #17
suffit de mettre 6volt sur les pins de gauche. Si ca clic c'est qu'il fonctionne

  • #18
continu ou alternatif?

  • #19
Bonsoir,
J'arrive pas à lire sur la photo.
Sur le net la référence du relais donne 24vdc (continu) pour la bobine.
Maintenant, test simple; si la continuité est présente aux bornes de contact sans alimentation, ça veut dire relais collé.
Faut espérer aussi que le démontage n'a pas décollé le contact pour qu'il se recolle à la prochaine utilisation:confused:

  • #20
La ref exacte est HF118F 006 1ZS1T on voit mal sur la photo car y a le sigle bricozone!!!! Le 006 doit vouloir dire 6volts d'apr's la notice sur le site renseigné. Non?
