Madrier dans HEA et poinçon central

Bonjour,

Je souhaite faire supporter un gîtage de 50 m² sur 2 niveaux.

La maison de ville de 1930 est mitoyenne de chaque côté sur 8,32 m et a une façade de 6,25 m.



Actuellement,
il y a 8 cm de différence de niveau entre les deux façades et quelques cm entre les deux pignons;
Le plancher est pourri à certains endroits et quelques bastaings et solivettes le sont aussi, comme une partie de l'entrait basse.
Le gîtage oscille de plusieurs centimètres quand on marche.

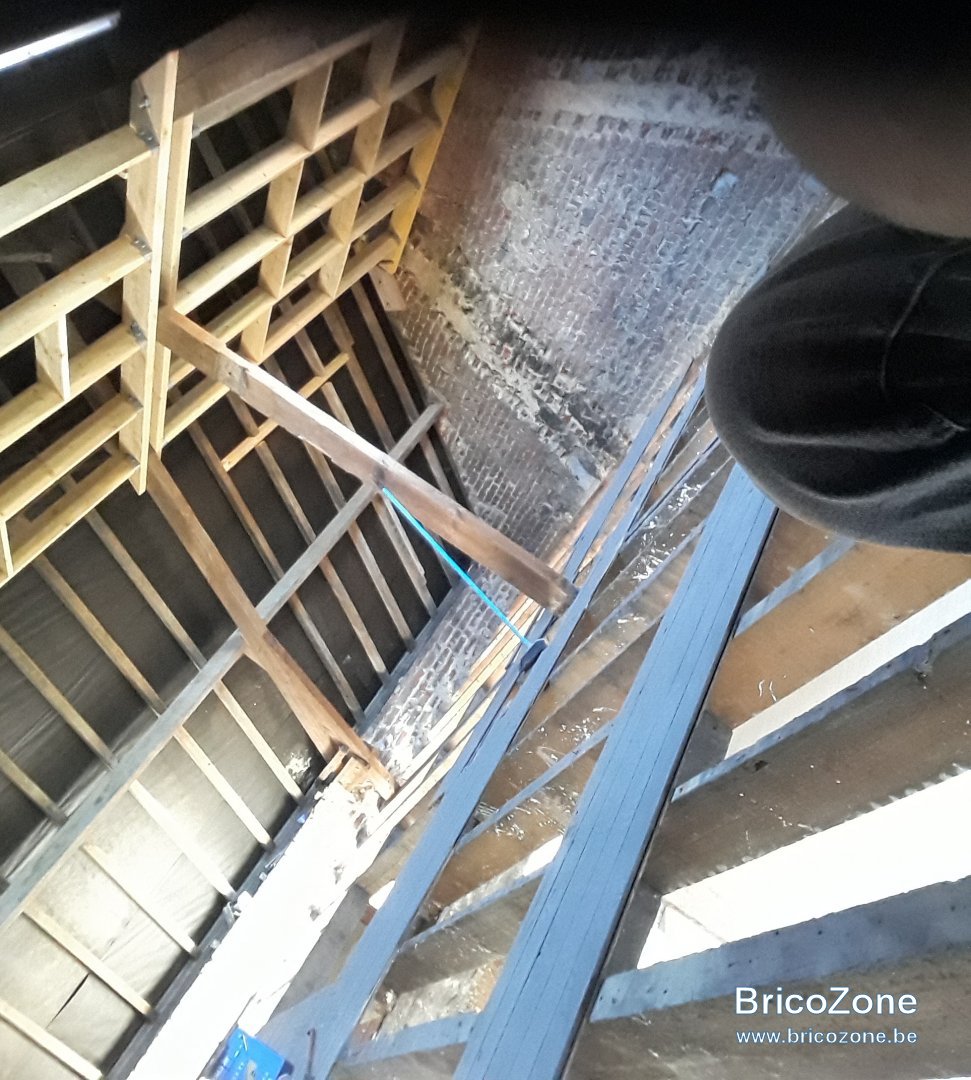

Au deuxième étage, une solive sur deux est une solivette et un madrier de 300*75 mm sur 6,25 m supporte à lui seul le gîtage, à l'aide d'une reprise (poteaux verticaux) depuis le bas, situés à 1m et 2 m du pignon. Soit 6,25 - 2 = 4,25 m de portée pour le madrier du deuxième étage.
Au premier, le gîtage (composé de bastaings sur une portée de 4,16 m jusqu'au centre des deux façades) est soutenu par deux bastaings (175*63 mm) collés sur une portée de 4.25 m.

Je souhaite obtenir de grandes surfaces sans aucun pilier central.



J'ai déjà remonté l'entrait haute de la ferme de charpente pour une hauteur convenable car le deuxième étage sera une suite parentale avec une salle de bain/douche.

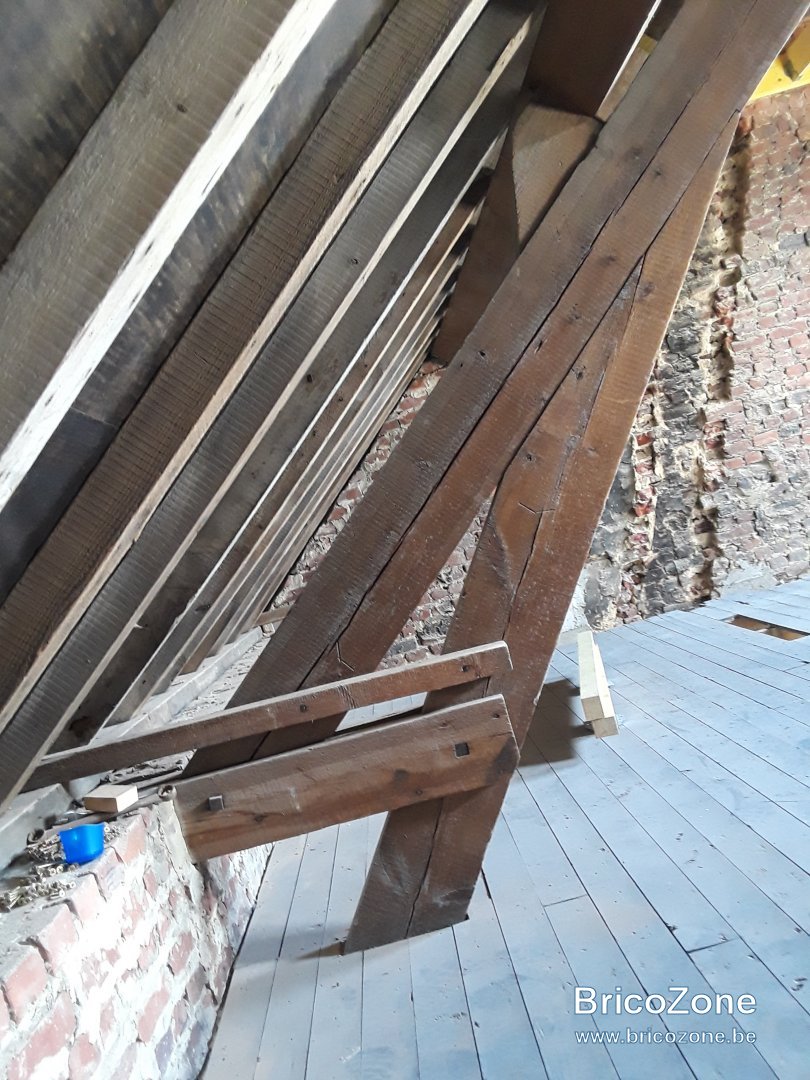

Un poinçon existe entre les entraits haute et basse et je souhaite le supprimer (en modifiant le soutien des arbalétriers par ajout de deux poteaux jambe de force qui seront invisibles ou presque après création de placard jusque 1,80 m pour limiter la surface perdue (loi Carrez)).



Voici mon projet :

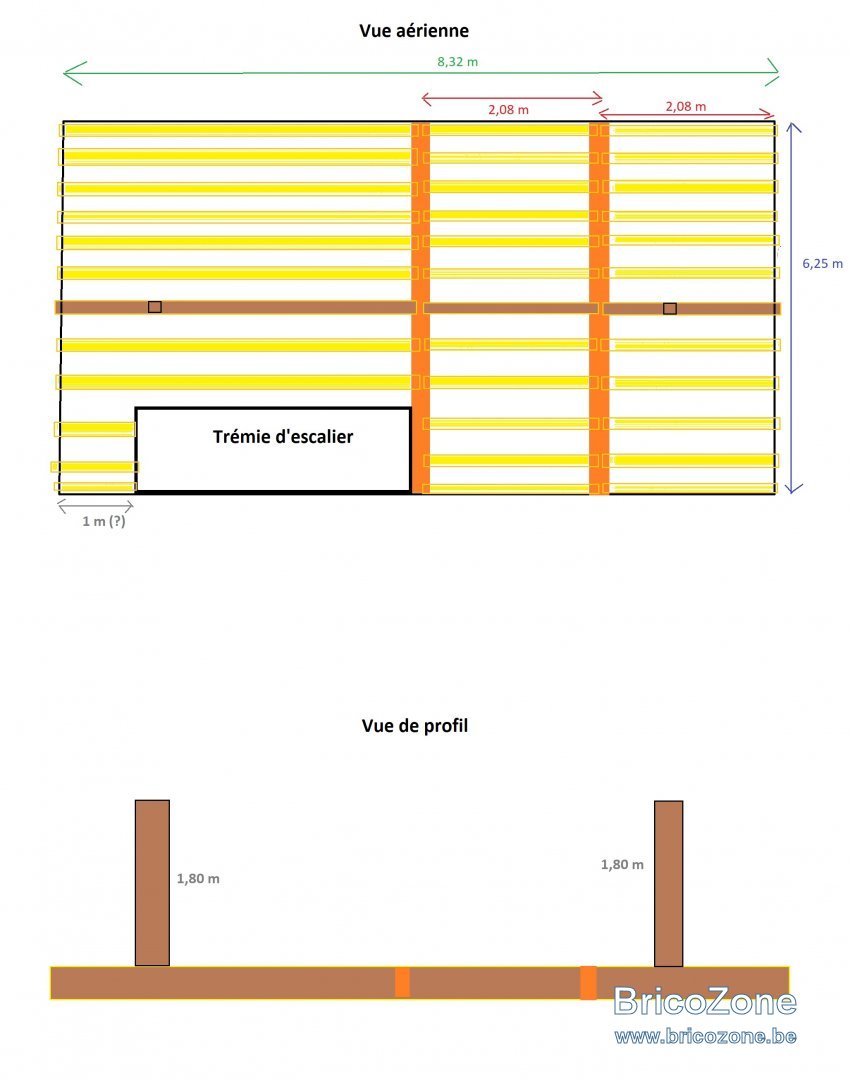

Sur le schéma on voit un HEA (en orange) en plus pour pouvoir supporter les éléments de la salle de bain
J'ai pensé utiliser des madriers (de 4,16 m de portée) rentrant dans les HEA, plutôt que des IPE, à cause de la hauteur des coffres de volets (actuellement le madrier central qui porte le gîtage du deuxième étage est à la même hauteur que les coffres de volets du premier étage). L'autre solution aurait été de superposer poutre porteuse et solive

Je ne souhaite pas utiliser de fers métalliques verticaux sous les HEA pour un gain de place et rendre totalement indépendant chaque niveau.

Je suis conscient qu'un HEA de 6,5 m est lourd et qu'il faut des moyens humains et techniques pour le monter et le rentrer dans le mur doté d'une assise (asselets béton) pour répartir la charge.

Pouvez-vous confirmer qu'il n'existe pas d'autres solutions ou que celle envisagée n'est pas impossible ?

D'avance, merci pour vos précieux conseils !

ingénieur / architecte

@Jim62 bonjour et bien venu sur Bz.be

Votre projet sera plus facile a réaliser si vous êtes en mesure de souder le métal.
En effet il serait possible de placer des poutrelles HEA de +/- 3.30 m que l'on vient souder bout à bout avec plats de renforts pour former une poutrelle de la longueur adéquat. Etes vous en mesure de vous procurer ce genre de matériel ?

Bonsoir Fradeco,
Merci pour cette idée. Vous pensez qu'une platine d'about pour HEA comme sur ce site pourrait convenir ?

https://www.soudeurs.com/codes-norm...age/4478-calcul-assemblage-poutre-poutre.html

Cette solution de mise en œuvre pour rentrer plus facilement dans le mur sans arriver chez le voisin est idéal et en prime c'est moins lourd donc moins risqué à manipuler.

Je m'interroge sur la résistance de la soudure ou de la platine d'about (est-ce aussi résistant qu'un HEA non coupé ? Je dirais non mais je ne connais pas les pouvoirs de la soudure...).

Dans le métier on aime dire qu'un point de soudure c'est 500kg

@neuneu merci pour la précision.

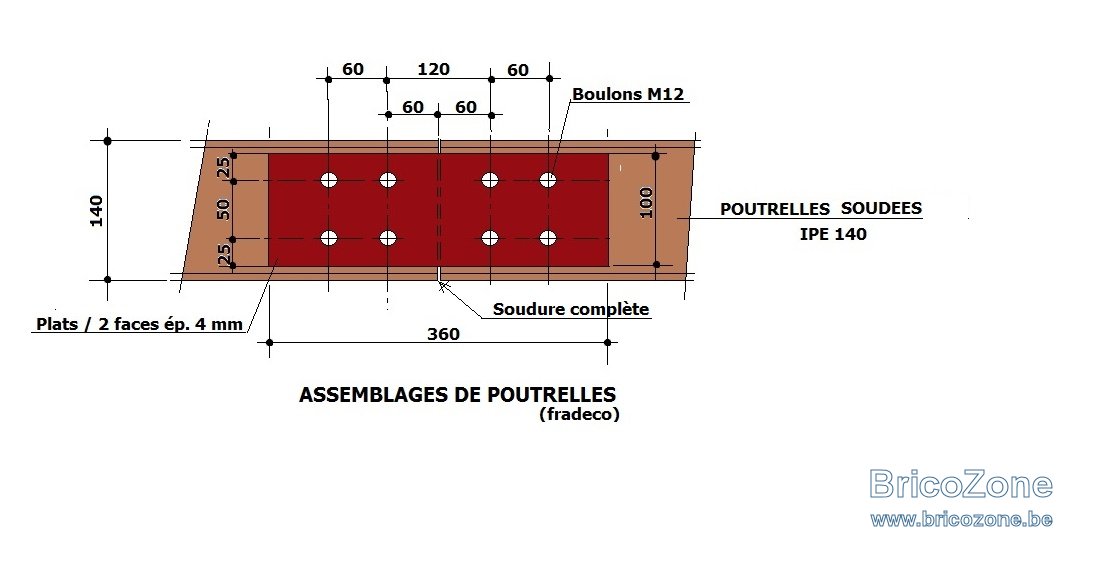

@Jim62, ce n'est pas tout à fait ce à quoi je pensais. Plutôt comme figuré ci-après

La performance de la poutrelle sur toute sa longueur n'est pas atténuée elle est même renforcée au point de la flèche maximum. Ici l'exemple est sur une IPE. Les flasques doivent évidemment être calculés pour les charges à supporter par la HEA.

Merci beaucoup pour cet exemple @fradeco !
Je vais soumettre l'idée au fournisseur

@Jim62 bonjour,

Si on considère une charge de +/- 255 kg/m² dont 200 kg/m² de charge d'exploitation et +/- 55 kg/m² de charges permanentes, pour la portée de 4.16 m il faudrait des solives de résineux de classe C 24 d'une section minimum de 73 x 193 mm espacées de maximum 42 cm d'axe en axe.
Sur cette base, la poutrelle devrait être en mesure de supporter la charge du plancher de 6.25 * 3.12 = 19.50 m² * 255 kg /m² = 4.972 kg hors poids propre poutrelle il faudrait une HEA 200.
Pour le plancher de 6.25 * 2.08 = 13,00 m² * 255 kg/m² = 3.315 kg hors poids propre poutrelle il faudrait au minimum une HEA 180

Tout ceci résultant d'un calcul simplifié selon l'Euro Code 5 et communiqué pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques.

Bonnes réflexions
