meuble vestiaire

Tombolo a dit:

Sympa comme projet.

Et comme charniere qu'as tu prevu?

Cliquez pour agrandir...

Je n’y ai pas encore pensé!
J’ai prévu deux petits tiroirs sur ma colonne de droite et un plus grand colonne de gauche.
Je n’y connais rien non plus en quincaillerie, je fais mes grands début!

birdy124 a dit:

Wha!! C’est super, sacré boulot!
Une idée du type de bois utilisé? J’aime beaucoup la teinte.

Cliquez pour agrandir...

En général, il travaille du contreplaqué. Mais comme c'est en Corée, ce sont des bois qu'on ne trouve pas ici.
La video c'était juste pour l'exemple de fixation.

birdy124 a dit:

@eljub , sympa le système flexus de lamelo. Mais quelle machine à 1000€ est nécessaire pour appliquer? Une lamelleuse n’est pas suffisante?

Cliquez pour agrandir...

non, ce ne sont pas des lamelles normales, elles utilise le système P de lamello, il faut donc une Zeta P2

Hello Birdy,
Je te pose une question ta caisse centrale entre les deux montants (verte de 860mm) a une hauteur strict ?
Pour ma part et pour justement une question de longueur de panneau et de rigidité, je ferais passer l'armoire verte par dessus les armoires de gauche et de droite.
Si tu as une Lamello, utilise là, c'est un conseil. Sur la hauteur de tes armoires, tu devras avoir un rayonnage fixe pour garantir l'équerrage et le parallèle de tes armoires.La longueur d'un rayonnage est de -1mm par rapport au vide intérieur de l'armoire, mais un fixe a la longueur exacte. Il faut y penser pour le débitage.
Pour ce qui est des fixations des portes. Il est plus simple de travailler avec des portes en appliques plutot que des portes encastrées. En applique tu as plus de possibilités de réglage et tu n'as pas le problème d'équerrage de l'armoire. Encastré, ton jeu est juste environ 3 à 4 mm mais il sera difficile de garantir ce jeux exacte sur toute la circonférence de tes portes. Pour les portes en applique, tu dois compter 2mm de jeux car tu as des portes côte a côtes. donc tes portes 4mm plus petite que ta caisse.
Je pense que les charnières sont nettement moins cheres pour des portes en appliques que des portes encastrées (charnière double extension)
Mais pense a ta lamello si tu en as une, profites en et préfères aux toujrillons car au collage tu garanti parfaitement les affleurage et de plus tu peux encore corriger tes affleurages au collage, pas avec les tourillons qui sont rigide et demande une grande précision au percage.
Bien a toi
A dispo
Vincent

Salut @Menuisier,
Merci pour tes conseils .
Pour te répondre dans l’ordre :

- non la hauteur n’est pas stricte forcément. Je dois passer au dessus du chambranle qui est à 210 et ai 272 de hauteur donc il me reste 62 max. Si je comprends bien, tu élargirais ce caisson vert et le fais reposer sur les colonnes g et d?

Menuisier a dit:

tu devras avoir un rayonnage fixe pour garantir l'équerrage et le parallèle de tes armoires.La longueur d'un rayonnage est de -1mm par rapport au vide intérieur de l'armoire, mais un fixe a la longueur exacte. Il faut y penser pour le débitage.
t

Cliquez pour agrandir...

- J'ai du mal à te suivre sur ce point. Que veux tu dire par rayonnage?

- Je voulais travailler avec des portes encastrées plutôt pour une question de style, j'ai envie de laisser toutes les tranches du multi apparentes.

birdy124 a dit:

J'ai du mal à te suivre sur ce point. Que veux tu dire par rayonnage?

Cliquez pour agrandir...

Je répond à sa place mais certainement mais bien.

Le rayonnage = les tablettes
Il faut avoir une ou 2 tablettes fixes pour assurer l'équerrage du meuble.
La mesure de cette tablette structurelle = mesure interne du meuble.
Pour les tablettes amovibles, la mesure = mesure interne du meuble moins 1mm.

Système 32 est juste le pré percement en diam 5mm tous les 32mm cfr meuble ikea zt autre, pour mettre les tablettes ou autre accessoires.

Le socle peut faire partie du meuble, mais la planche du bas doit être renforcée (suffit de regarder madame ou les enfants pour comprendre l'utilité). Et permettre de mettre le meuble de niveau sans que tout se déforme.

Yess merci @LED3, c’est clair comme ça

Et oui, le systeme 32, j’ai regardé hier, je connaissais, sans pour autant connaître son appellation. Ça m’a l’air effectivement une bonne alternative, pas trop complexe, pour les portes et tablette amovible donc
Niveau matos il faut un guide, une fraiseuse (ou même perceuse avec butée)?

Pour le socle je n’y ai pas du tout encore pensé et pas d’idée de comment attaquer ça, mais vu l’appart qui date de 100ans, ou rien n’y est droit.. je pense que ça s’avère indispensable.

Pour le sol qui n'est pas plat, tu peux utiliser des pieds réglables cachés derrière la plinthe du socle.

attention de laisser suffisament d espace entre le plafond et ton caisson pour pouvoir le redresser une fois qu'il est assemblé (ou tu devras l'assembler debout ce qui est moins easy..)
dans la structure de ton meuble on voit que tu as laissé les montants dépasser de la planche du bas pour venir jusqu'a ton sol, je te deconseille de faire ça, ça ne fonctionne bien que si t'as un sol parfaitement d 'equerre.
Arrete tes montants au niveau de la planches du bas et pour le dessous comme ça a été dit, soit un socle que tu mets d'equerre avec des cales sur lequel tu viens poser tes caissons et terminer en collant une plinte dessus. (donc le faire bien en retrait..)
Soit des pieds pvc réglables comme A.L. ici au dessus.
ce type la :

ps: la solution du socle est peut être mieux dans le sens ou tu as moins de soucis pour redresser le caisson qui est déja très juste par rapport au plafond.

pour encastrer tes portes ce sont des charnières spécifiques (coudées), et les trous des embases se font à 57 mm du bord du caisson (au lieu de 37mm pour des charnières classiques)

PS : Tu travailleras plus confortablement si tu divises tes caissons en 2 sur la hauteur (Donc 2 caissons superposés plutot qu'une seul très grand) et au moins tu n'as plus ce problème de ne pas devoir trop te raprocher du plafond sous peine de ne pas savoir le redresser

Un autre truc, si tes portes sont sur toute la hauteur ou font plus de 150-160 cm, pense au raidisseur de porte.
Surtout si c'est du MDF ou un CP pas trop épais, ça les empêchera de voiler après quelques années.

Merci pour la traduction le gars. Désolé pour le voc, mais j'ai toujours mes anciennes habitudes pour nommer des pièces de bois qui sont différentes d'un pays à l'autre.Désolé pour l'absence du forum.

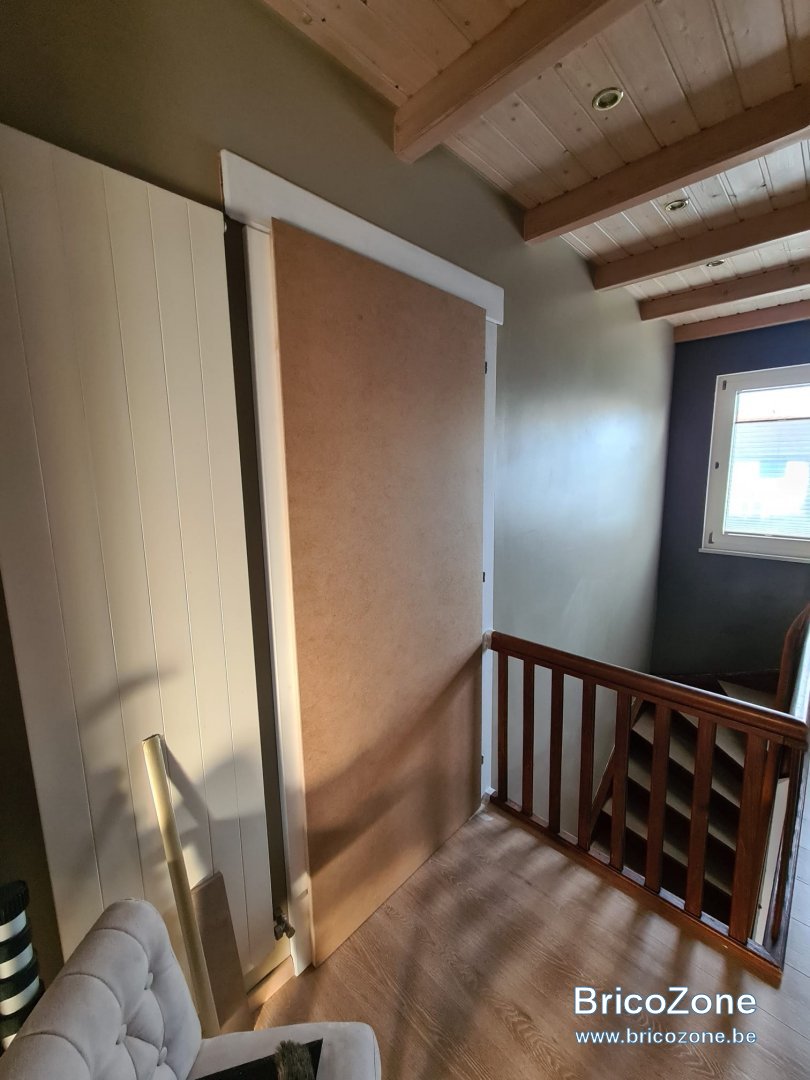

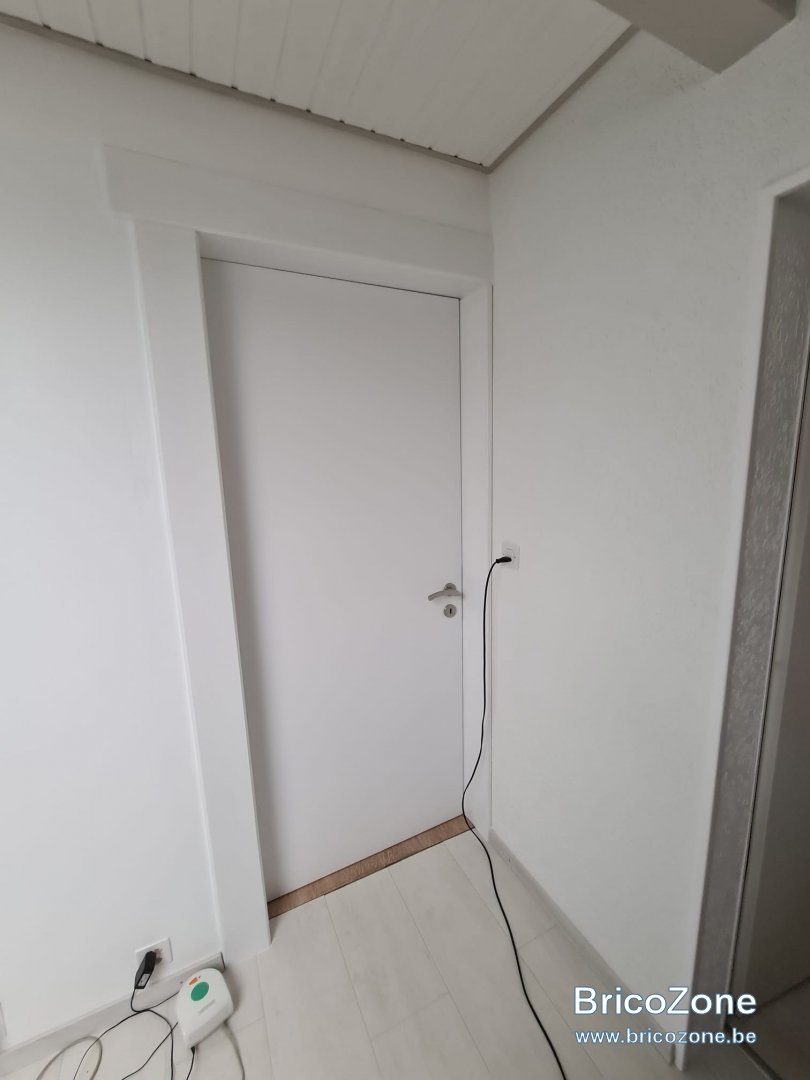

Pour le caisson du haut, oui, je le ferait passer par dessus les armoires g et d . Tu auras aussi des portes moins longues donc moins de problème. Sachant que 9,81m/s2 est l'atraction terrestre, toutes les portes battantes d'armoire ou de chambre ont tendance à descendre coté inverse des charnières. Dès lors, il te sra difficile de garantir un jeux parfait avec des portes encastrées. D'autre part, avec tes portes encastrées il faut prévoir une butées à l'intérieur du caisson. Eventuellement un dito ferait butée (dito=aiment de retenue) Pendant ce temps, j'ai terminé ma porte faite entièrement maison et conçue selon deux vieilles poutres existantes Gauche et haut. Photo2, j'ai pendu la porte afin d'avoir la hauteur de la serrure juste en fonction de la nouvelle embrasure (chambranle) coté gauche sur la 2eme photo.
