modification charpente : garage en extension sur un pan de toiture

Dans le forum Toiture, Charpente - par Noubazor le 4 Août 2019

  1. Noubazor

    Noubazor Autre pays

    Bonjour à tous,

    je vous remercie d'avance pour les indications ou réponses que vous allez me donner, les personnes qui aident sons rare, moi je le fait dans le domaine de la moto ;-)

    donc j'ai un garage en extension sur un pan de toiture et la charpente du garage est greffée sur les fermettes principal qui sont identiques sur toute la largeur de la toiture,

    avec les pièces qui sont plutôt fort mansardées et bien qu'il n'y ai pas grand chose à récupérer ça me permettrait de faire une penderie d'une belle largeur en ne perdant qu'un tout petit peu de place au sol et élargirait un peu le volume à mi hauteur

    j'ai n'ai pas d'expérience dans la "charpenterie", donc j'ai besoin d'un peu d'aide pour valider un peu ce que je compte faire et surtout m’indiquer sur les sections de bis à utilisé,

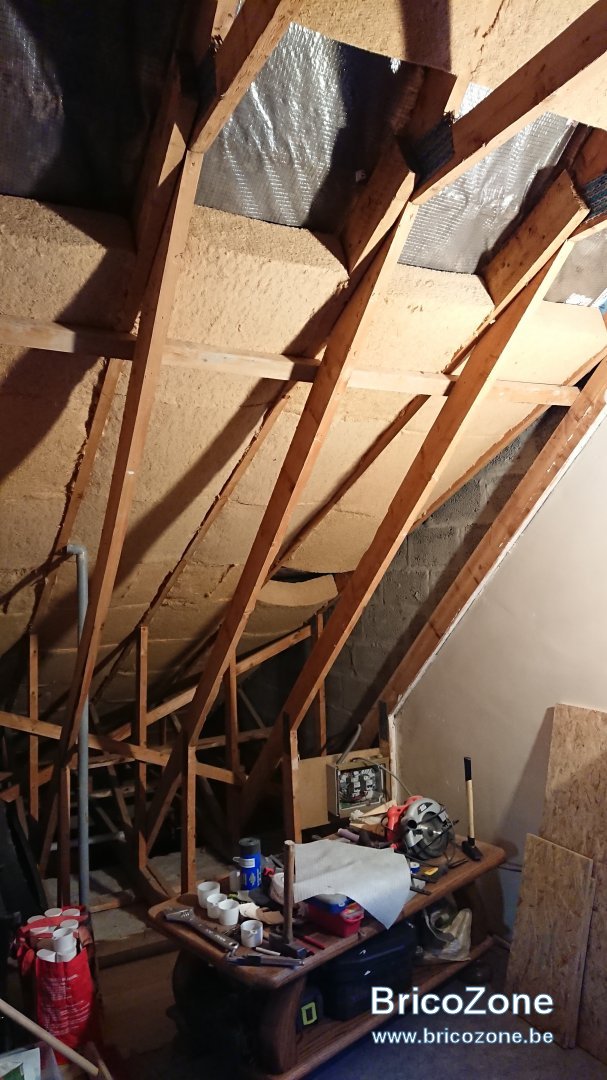

    une photo pour la mise en situation :

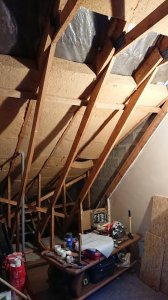

    modif face.JPG

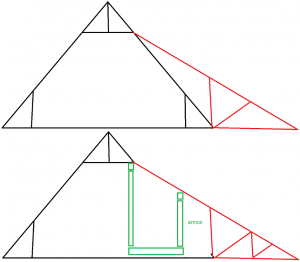

    la ce serait l'idée de base en vue latéral :

    paint latéral.png

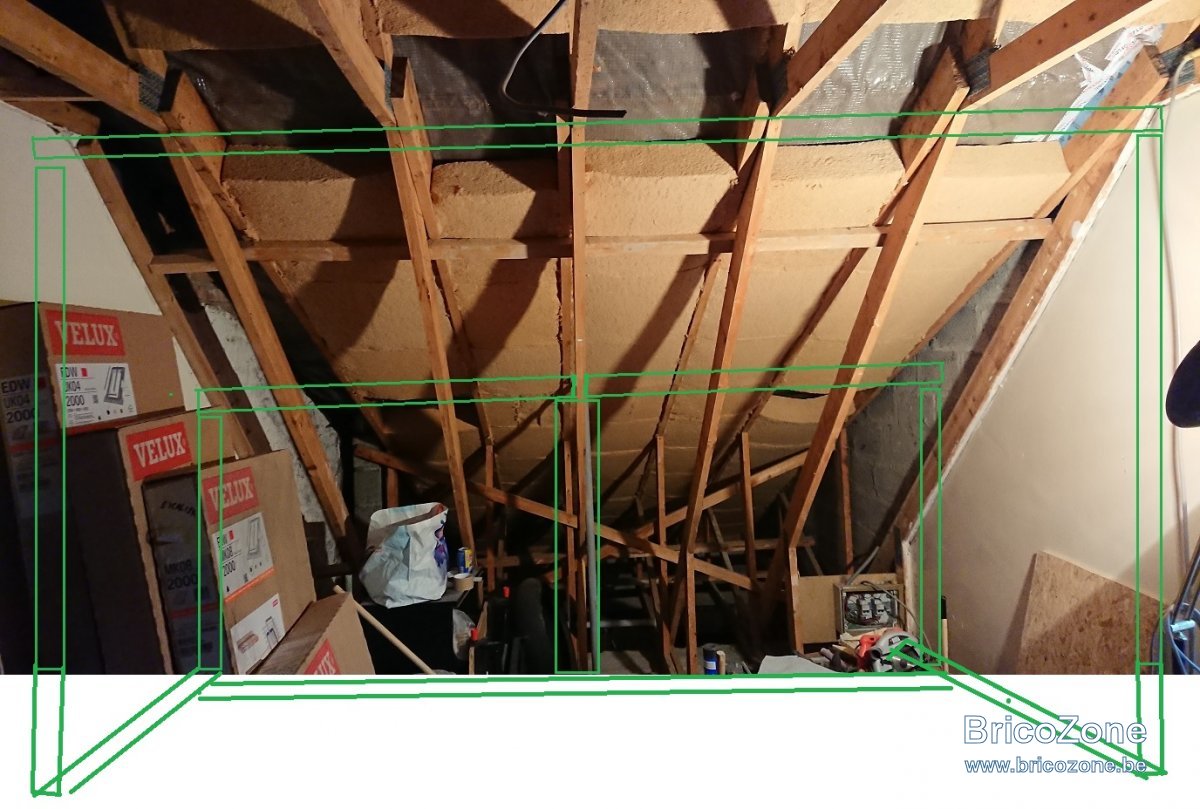

    et la de face :


    pour la partie avant : le mur de droite est un pignon, je pourrais me passer de montant et loger la poutre un peu de le mur mais comme à gauche je ne peux pas faire ce que je veux; le mur est partiellement "interne" en bloc et l'autre partie est composé de brique de façade visible dehors ( extension du garage) du coup je préfère mettre des montants à droit et à gauche

    j'ai pense faire une semelle pour répartir la charge au sol, j'imagine qu'il est nécessaire de mettre des contre-fiches entre les montants

    pour la partie arrière, je vais surement placer deux poutre horizontal au lieu d'une seule, impossible de passer une longue d'une pièce

    voila pour l'idée de base,

    au niveau des bois, les arbalétrier des fermettes principales c'est du 35/120 et celle du garage c'est du 35/140, la sous toiture c'est un film plastique d'époque au dessus duquel il n'y a pas de contre lattage, uniquement des lattes horizontal sur lesquels des tuiles traditionnel sont posés, à l'avenir et si c'est possible j'aimerais augmenter épaisseur d'isolant par l'extérieur pour changer la sous toiture vieillissantes avec un vrai contre lattage pour la pose des tuiles et placer des panneaux photovoltaïque

    au niveau de revêtement internet ce sera lattage pour plaque de gyplat et plafonnage

    je ne sais pas du tout quoi mettre en poutre et niveau largeur de pièce on est à 3m, est-ce qu'il sera nécessaire de mettre des contrevenant sur la poutre avant ????

    pour les montants j'étais parti du principe qu'il y a 6 arbalétrier de 35mm pour un total de 210mm qui répartissent la charge au sol et choisir des montants en fonction mais ça dépendra surtout des poutres horizontal j'imagine

    j'ai utilisé des termes de charpenteries mais je me suis peut être emmêler les pinceaux :blush: enfin bon merci pour l'aide

    Noubazor , 4 Août 2019
    #1
