Nouveau circuit pour grenier: 6 points; boite de dérivation ou travailler en série?

Bonjour,

Je souhaite rajouter un circuit pour mon grenier que j'aménage en 2 chambres.
Je précise la lumière du couleur est déjà installée dans une boite de dérivation sur le circuit des 2 chambres de l'étage (3 points lumineux et 4 prises).

Pour faire propre et m'assurer, je préfère faire un nouveau circuit. J'ai dijoncteur 16A déjà raccordé au dijoncteur principal avec les peignes. Sur le dijoncteur il ne me reste qu'à mettre les cables et relier à la terre, pour ça je suis ok.

Vu que je prévois 4 prises (doubles compte bien pour un point chacune si je vous ai bien compris?) et 2 lampes (une dans chaque chambre), le dijoncteur 16A devrait suffire non? Je pensais donc pour ce circuit mixte prévoir une section de 2.5 pour m'assurer. Qu'en pensez-vous?

J'ai repéré les saignées éventuelles à faire (ou cacher dans moulures, plinthes et plaques de gyproc (on refait tous murs) mais une fois arrivée en haut je suis perplexe.

Est-ce que je part d'une boite de dérivation avec 1 lampe et 2 pt prises de chaque côté, est-ce possible et comment?
Est-ce que je travaille en série et je commence par quoi et finit par quoi?


Merci d'avance pour votre aide.

Valérie

Bonjour et Merci pour votre réponse Simon. C'est bien du XVB que j'ai.
Donc vous me conseillez de travailler en série?
J'avais la place pour la boite de dérivation le cas échéant mais c'est au niveau des wagos pour 6 points que je doutais.
Et suite à mon étude sur internet et forums, j'avais peur de perdre en puissance sur les lampes ou prises en travaillant en série?
Fausse info? Pas pour de simples lampes, seulement le cas des spots peut-être... Je confonds avec plusieurs spots ou j'ai lu que l'un s'éteint si l'autre est en panne... Désolée j'avoue je suis novice... D'hab les cables sont déjà dans le mur quand je commence lol...

Merci beaucoup.

Tu peux travailler en étoile en repartant d'une prise ou d'une lampe. Aucune obligation de mettre des boîtes pour ça.

Merci Wark et Simon.
Comme il y a deux écoles: dérivation et série/parallèle, je me demandais comment choisir... Mais c'est vrai que suivant disposition ce sera le plus simple.

J'ai bien compris l'ensemble, juste une précision pour être sûre; la section jusqu'aux prises et lampes doit être en 2.5? Je pensais que chaque prise séparée pouvait être en 1.5 jusqu'au wago par exemple si je dérivais (cables plus fins dans boite)? Après ce sont les fils dénudés surtout dans la boite...

Désolée pour mon ignorance, mais ne vous inquiétez pas j'étudie tout et je questionne 10.000 fois avant de commencer... Mais je n'arrive pas à croiser l'ingénieur électricien de ma rue ces derniers jours... Et faut que je trouve moyen de faire saignées ou cacher cables de manière à ce que ce soit le plus esthétique et invisible possible...

Je ferai schéma et contrôle de l'installation mais avant ou après aménagement terminé et lampes et prises installées? Après je présume...?

Merci beaucoup.

Belle fin de journée,

Super merci. Bonne soirée

Ne pas oublier de faire réceptionner la modif, c'est une modification majeure.

Bonjour les amis électriciens!

Merci pour vos conseils. J'ai donc réfléchi et après la pose de mes placos et cables, j'ai décidé de passer par un petit coffret électrique plus facile à gérer avec plusieurs cables qu'une boite de dérivation et pour que ce soit plus clair.
Alors j'ai travaillé avec des wagos pour relier mes circuits aux dijoncteurs:
- 1 dijoncteur de 16A pour 3 lampes finalement, 3 circuits lampes simples en 1.5
- 1 dijoncteur de 20A pour le circuit prises en 2.5: 6 points (3 dans chaque chambres dont 2 en série- J'ai réservé une place wago pour rajouter 1 point prise ventilation).

Mes questions (déjà posées au brico mais je préfère m'assurer):

Tableau divisionnaire:
- J'ai un différentiel neuf 300ma avec 4 bornes; puis-je l'utiliser comme interrupteur général?
(sachant que finalement mon coffret est un peu juste avec celui-ci niveau place)

- Si oui comment placer mon peigne? A partir de la 2è borne (pas le N), mais dois-je raccorder que 2 tiges ou les 3 peuvent être connectés?

- Si oui, dois-je enlever une tige de la barrette pour arriver dans l'ordre en L1 ET L2 sur chaque dijoncteur suivant?

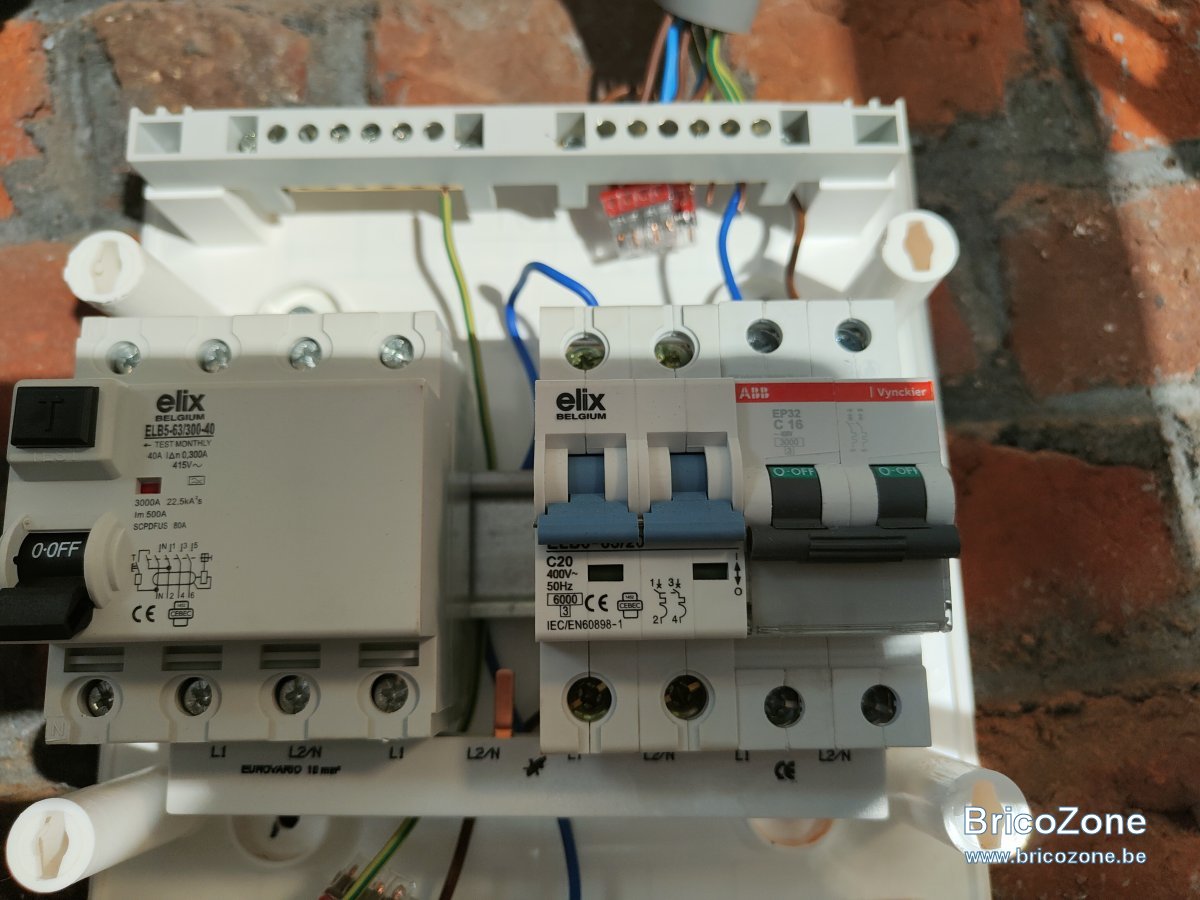

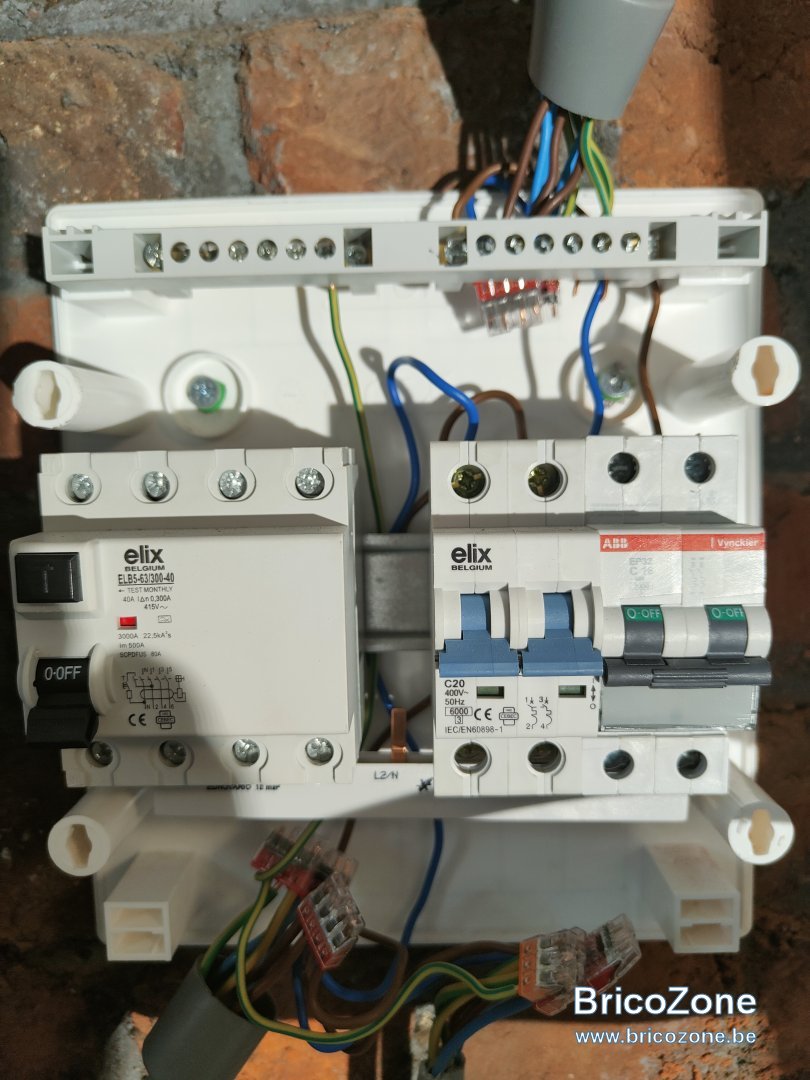

Voir les photos svp. Est-ce correct?
Les cables seront mieux mis dans la boite dès qu'elle sera bien fermée, j'ai pas tout fixé près de la boite pour avoir du mou pour raccorder étant au-dessus de la cage d'escalier.

Tableau principal:
- Pour l'arrivée depuis le tableau principal, quels dijoncteurs prévoir sur le principal?
- J'ai acheté un cable XVB 3G4, il me reste du cable 1.5 et du cable 2.5...( Je pensais faire un circuit plus simple à la base...) Puis-je utiliser le 4² ou dois-je acheter du 6²?

Merci mille fois...J'ai mis le temps à mettre en pratique mais maintenant je suis prête à vous suivre encore...

C'est quel type d'alimentation mono-tri ? 400V+N ou 230V

- J'ai un différentiel neuf 300ma avec 4 bornes; puis-je l'utiliser comme interrupteur général?
(sachant que finalement mon coffret est un peu juste avec celui-ci niveau place)
J'éviterais un différentiel, surtout de 300mAm, qui ne peut qu'amener des problèmes un jour ou l'autre.
De plus, pour un coffret avec deux disjoncteurs inutile de prévoir une coupure si, comme il faudrait, il y a un disjoncteur au départ de la colonne.

- Si oui comment placer mon peigne? A partir de la 2è borne (pas le N), mais dois-je raccorder que 2 tiges ou les 3 peuvent être connectés?
Vous pouvez suivre le conseil ci-dessus ou raccorder vis du VOBs tout simplement.

- Si oui, dois-je enlever une tige de la barrette pour arriver dans l'ordre en L1 ET L2 sur chaque dijoncteur suivant?
Voir ci-dessus.

Merci BG et Cory (j'adore vos photos et schémas qui m'ont beaucoup appris)!
C'est du mono. 400+N ou 230 V c'est une question?
Il y a écrit 2x 220V par électricien sur tableau principal.

Tableau principal:
- Pour l'arrivée depuis le tableau principal, du coup je raccorde à quoi mes 2 dijoncteurs? quels dijoncteurs prévoir sur le principal? ou je dois les raccorder comment du coup?
Je dois utiliser un cable par dijoncteur alors ou je raccorde sur premier et ponte au 2è.
- Sur conseil, j'ai acheté un cable XVB 3G4, il me reste du cable 1.5 et du cable 2.5...( Je pensais faire un circuit plus simple à la base...) Puis-je utiliser le 4² ou dois-je acheter du 6² ou ?

Je sais je suis novice, soyez indulgents merci beaucoup pour votre aide...
Je ferai vérifier l'installation par un ami avant de faire venir Vincotte ou un autre organisme.

Merci,
Valérie

Et le diff est à alimenter par les 2 premières borne pour que le bouton test fonctionne... Je ne sais pas pourquoi vous l'avez décalé du peigne... Il suffisait de le mettre normalement, et, d'alimenter toutes les bornes.

Bonjour!
Un conseil d'un vendeur en électricité chez Brico... Après il avait pas vu que c'était un diff avec bouton test.
Je commence à m'y perdre maintenant... Donc je peux mettre le différentiel finalement? Je le relie à un dijoncteur 32A sur tableau principal avec section 6 ou je peux mettre du 4a sur 10 m?
Merci d'avance.

@Cory d'hab vous conseillez d'office un diff/sectionneur en début de tableau divisionnaire alors je sais qu'il n'y pas grand chose sur celui-ci mais je m'y perds du coup...
Dijoncteur de 25A comme protection tableau principal pas suffisant pour 16A (3-4 lampes) + 20A (6-7 prises)? et section 4?
Après promis j'arrête question débile pour vous mais je préfère être sûre avant d'agir?

Un disjoncteur 25A avec du 3g4 entre le tableau principal et le divisionnaire.

Pas besoin du différentiel. Vous arrivez avec votre 3g4 directement sous le premier disjoncteur et vous reliez les deux avec la barrette. Respectez les instructions sur la barrette pour l'ordre des phases. Si vous ne coupez pas la barrette à la taille des 2 disjoncteurs, protégez les broches en cuivre avec un capuchon adapté. Protégez également les deux bouts du peigne par des protections adaptées.

Par contre, comme c'est là, ce n'est pas bon, les tubes doivent obligatoirement rentrer dans le coffret... On ne doit pas pouvoir voir les fils de couleurs quand le coffret est fermé.

Il faut toujours une double isolation partout en électricité.
