  • #1
Bonjour à tous!
Je suis en pleine rénovation d'une installation électrique existante. Bien que les fils soient corrects, je dois moderniser le tableau et ajouter quelques lignes, notamment une alimentation pour mon garage.

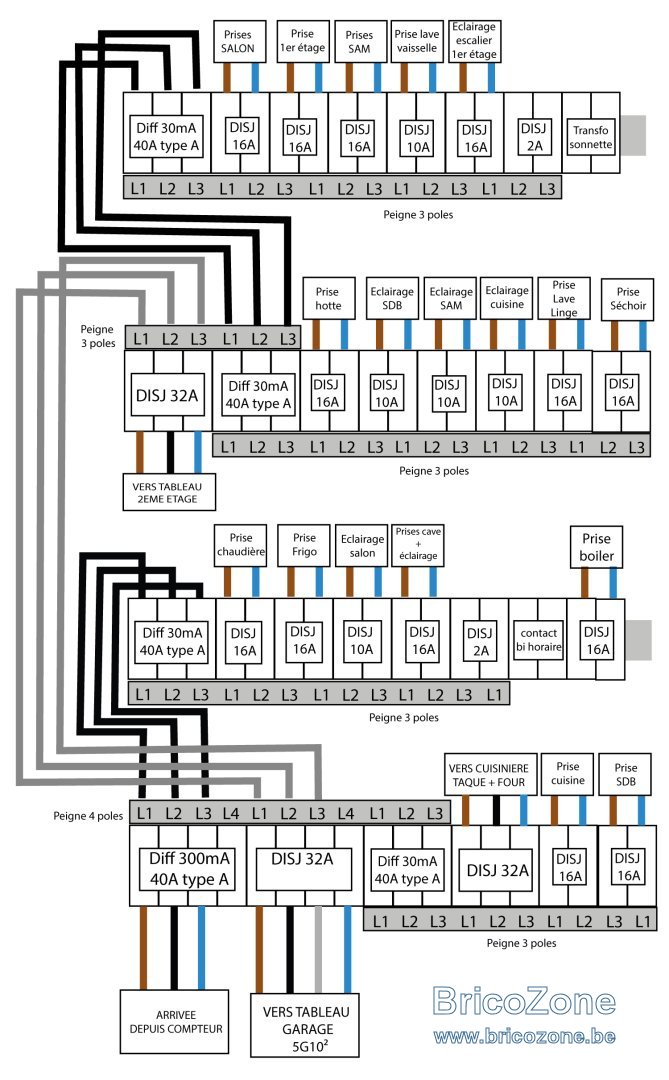

Voici mon projet de tableau électrique: n'hésitez pas à commenter pour m'aider car je suis novice.
Pour + de clarté si l'on veut dire, j'ai indiqué vers quoi allaient les sorties de disjoncteurs.
Comme c'est une rénovation certains cables (surtout les gros) ne sont pas extensibles, donc j'ai dû placer les disjoncteurs au plus près de leur arrivée dans le tableau;
par ailleurs les pontages sont en 10² noirs ou gris pour plus de clarté.
A noter un circuit est mixte pour la cave. Un disjoncteur de 32A pour protéger chaque ligne qui partent vers le tableau du 2eme étage et vers le tableau du garage.


Merci pour vos idées et vos commentaires...
Bonne soirée! :)

  • #2
Pourquoi un 32A pour le départ garage ?

Pourquoi un 32A à l'arrivée ? Avec les 30mA, vous avez des dispositifs de coupure généraux et c'est suffisant.

A quoi sert le 2A en bas ? Comment sont reliés les contacteurs et transfo sonnette ?

16A pour une hotte ? Ça consomme autant ? Ça doit être dédié ?

  • #3
Les 32A servent de sectionneurs.
Le 2A sert (pour moi) à protéger la bobine du contacteur du boiler
Je n'ai pas mis le détail des liaisons pour sonnette-transfo-disjoncteur qui protège le transfo, ni effectivement pour la partie bi horaire. C'est pour avoir une idée générale du branchement des différents éléments, voire même de l'équilibrage (?) des phases selon les utilisations.

  • #5
Il nous manque le calibre du disjoncteur compteur et la puissance demandé dans le garage ?

  • #6
Si le schéma représente une réseau 3N400 (3 Phases + Neutres).
Le mieux est d'indiquer le neutre en tant que "N". Donc une prise classique est représentée en tant que L1+N, et ainsi de suite sur ton peingne.

Il existe bien des disjoncteurs et différentiel en 3 module mais dans ce cas le Neutre n'est pas protégé (dans mon cas, tous les neutre étaient reliée à une barre, comme on le ferait pour une terre). Je ne pense pas que cela soit toujours légal en Belgique?
En tout cas, lors de ma rénovation, j'ai remis tous sur des disjoncteur 4 modules.

Pour les cables qui seraient trop court, ce qui arrive souvent en rénovation, il est autorisé d'utiliser des Wago (jusque 6mm²) ou des Bornier fixé directement sur le rail (si > 6mm²).

Wark a dit:
16A pour une hotte ? Ça consomme autant ? Ça doit être dédié ?
Cliquez pour agrandir...
La hotte n'étant pas un gros consommateur pourrait être une sur circuit non dédié.
Par contre, la plaque de cuisson et le four devraient être sur 2 circuits dédiés?

Dernière édition:
  • #7
Voilà, j'ai tout modifié... désolé...:D
Pour la hotte je brancherait donc sur le circuit cuisine.
La cuisinière (bien que séparée en deux n'a qu'un seul branchement en tri pour taque et four, je ne connais pas encore la puissance mais c'est une vitrocéramique... j'imagine que c'est deja plus consommateur qu'une induction.
Le compteur délivre du 40A 3x230V, mais bizarrement les trois fils qui viennent du cable du compteur comportent un bleu.

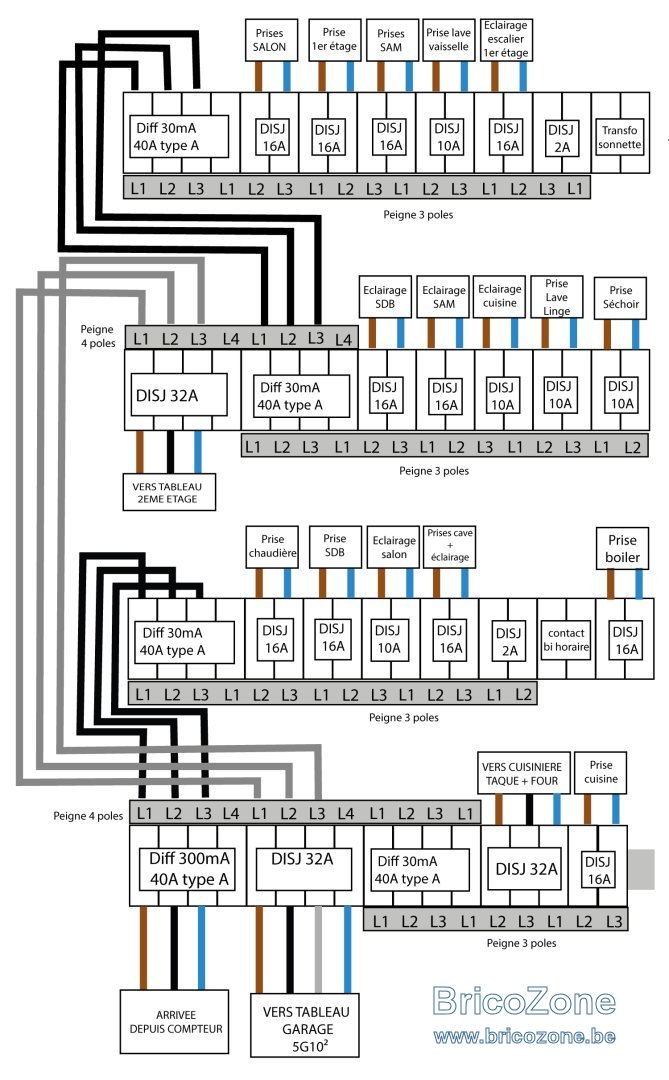

Voici ma modif:

  • #8
Salut ! Quelle application utilises-tu pour créer des schémas aussi clairs ? Payante ? Merci ! Ciao. ;):)

  • #9
J'utilise Illustrator tout simplement

  • #10
critic a dit:
J'utilise Illustrator tout simplement
Cliquez pour agrandir...
Salut ! Merci ! Mais 7 jours à l'essai gratuit, puis payant ! :eek:
Faut donc tout préparer pour n'en n'avoir besoin que 1 semaine ! :laughing:.;Ou avoir plus d'un Pc ! :pCiao. ;):)

  • #11
J'avais encore une petite erreur...

  • #13
Ah oui ok, mais ce n'est qu'une denomination je voulais effectivement dire N. On m'a dit que certains différentiels de certaines marques ont besoin d'un pontage entre certaines bornes pour que le bouton test fonctionne. Je compte poser des ABB ou Vynckier. Sont-ils concernés? (par exemple Interrupteur différentiel VY 4 pôles 40A 30mA type A ) sur lequel la borne N est tout à droite.

  • #14
critic a dit:
Ah oui ok, mais ce n'est qu'une denomination je voulais effectivement dire N. On m'a dit que certains différentiels de certaines marques ont besoin d'un pontage entre certaines bornes pour que le bouton test fonctionne. Je compte poser des ABB ou Vynckier. Sont-ils concernés? (par exemple Interrupteur différentiel VY 4 pôles 40A 30mA type A ) sur lequel la borne N est tout à droite.
Cliquez pour agrandir...
Salut ! Il me semble que le raccordement L1L2L3 N via le peigne suffit ! A "tester " ! Hum ! :D Ciao. ;):)

  • #15
Ok, si le bouton test est entre les phases, pas de pontage nécessaire. Il en faut un si le bouton est entre le neutre et une phase comme souvent chez TECO

  • #16
Si tri triangle, il faut voir les recommandation du fabricant sur la position des phases sur les bornes du différentiel.
Il est bien plus simple d'utiliser des peignes tripolaires.
Il faut voir la positions des pôles utilisés pour le bouton de test si ce sont les extrêmes il faut couper une dent du peigne, sinon cela fonctionne sans problèmes. Voir mettre le différentiels à droite.
