- #41
Un 25A avec un câble de 4 # c est parfait
Nouveau tableau divisionnaire - choix composants etc
- Electricité - Electricité générale
- Auteur du sujet Veaullus
- Date de début
- #42
"8000Watts/660V= 12 A,"
Ça vient d'où ce 660 Volts ???
Ça vient d'où ce 660 Volts ???
- #43
Le calcul est faux, l'avantage du tri triangle, avec 50% de cuivre en plus on véhicule racine(3) fois plus de courant 50%<1,73-1
La formule: I x 230 X racine(3)=P
- #44
3 x 220 pardi
- #45
hahaha, mais non, 3x230 Volts ne s’additionne pas.
Le calcul pour vous est donc :
8000 Watts / 230 Volt / √3 = 20,082 Ampères
Le calcul pour vous est donc :
8000 Watts / 230 Volt / √3 = 20,082 Ampères
- #46
Au moins j'ai ma réponse, merci.
J'avais un pseudo souvenir de calcul simplifié tel que celui proposé..j'en étais un peu éloigné.
- #47
Beaucoup
- #48
@supertoto , je reviens à la première question de ce sujet.
Pour ma prise triphasée sur laquelle sera branché ma petite machine faible consommatrice, je peux câbler en 2,5 ?
Ou, qui dit triphasé dit automatiquement 6² ?
Sachant que dans le futur, la prise risque plus de devenir une prise classique que d'être utilisée pour un nouvel usage "triphasé"..
Merci.
- #49
Je me corrige, c'est du 4² pour une cuisinière (induction) donc je vais prévoir du 4² également pour la prise de machine à coudre de madame.
**************************************************************
Par contre j'ai une nouvelle interrogation pour les demandes liées à l'alimentation de ma PAC etc...
Voici ce qui m'est demandé, à placer dans un petit coffret séparé :
Dans mon tableau principal (tri sans neutre), quel disjoncteur pour alimenter ce petit coffret "PAC" ?
Quel câble pour cette petite colonne ?
Ensuite dans ce coffret, j'imagine donc :
- 4 disjoncteur courbe B (bipolaire/deux modules): 1 de 20A, 3 de 16A.
- 1 disjoncteur classique (pas de spécificité de puissance donc je vais surement prendre du 20A et regrouper avec d'autres points, ex: les deux prises pour radiateurs mixtes ?)
- 1 disjoncteur classique 6A
- 1 compteur triphasé..
D'avance un immense merci à ceux qui me permettront d'avancer.
Je sais que l'électricité est un métier, mais je dois effectuer une partie des travaux moi-même sous peine de ne pas pouvoir boucler le budget.
Merci.
**************************************************************
Par contre j'ai une nouvelle interrogation pour les demandes liées à l'alimentation de ma PAC etc...
Voici ce qui m'est demandé, à placer dans un petit coffret séparé :
- 1 départ mono 230V + Terre – protection 20 A courbe B (compresseur)
- 1 départ mono 230 V + Terre – protection 16A courbe B (résistance 1)
- 1 départ mono 230 V + Terre – protection 16A courbe B (résistance 2)
- 1 départ classique monophasé 230 V – protection 16A courbe B (Régulation)
auquel je souhaiterais ajouter les autres requêtes électriques liées à l'installation de la PAC+chauffage sol
- 1 prise 220V pour le module de communication ISG à côté de la régulation de la PAC dans le local technique
- une alimentation 220V protection 6A au collecteur chauffage sol pour l’alimentation des électrovannes de zonage du chauffage sol
- 1 prise électrique 220V à chaque radiateur mixte dans la salle de bains
- + un compteur triphasé en amont des disjoncteurs (pr connaître la consommation du système de chauffage)
Infos complémentaires :
La pompe à chaleur HPA O 7 CS Premium (fonctionne en 230 V)
Elle absorbe en mode PAC une puissance de 1.09 kw (A2/W35) à 3.38kW (A-7/W55) en
fonction principalement de la température demandée par le circuit de chauffage (35 à 55 °C)
et en fonction de la température de l’air extérieur.
--> Prévoir min. 14.6 A
Les résistances d’appoint intégrées dans la pompe à chaleur (uniquement enclenchées dans de
très rares cas – surtout en cas de dégivrage), peuvent absorber jusqu’à max. 5.6 kW
supplémentaires réparties sur deux résistances R1 et R2 .
--> Prévoir min. 24.3 A
Donc, je suis un peu perdu, et mes questions sont :La pompe à chaleur HPA O 7 CS Premium (fonctionne en 230 V)
Elle absorbe en mode PAC une puissance de 1.09 kw (A2/W35) à 3.38kW (A-7/W55) en
fonction principalement de la température demandée par le circuit de chauffage (35 à 55 °C)
et en fonction de la température de l’air extérieur.
--> Prévoir min. 14.6 A
Les résistances d’appoint intégrées dans la pompe à chaleur (uniquement enclenchées dans de
très rares cas – surtout en cas de dégivrage), peuvent absorber jusqu’à max. 5.6 kW
supplémentaires réparties sur deux résistances R1 et R2 .
--> Prévoir min. 24.3 A
Dans mon tableau principal (tri sans neutre), quel disjoncteur pour alimenter ce petit coffret "PAC" ?
Quel câble pour cette petite colonne ?
Ensuite dans ce coffret, j'imagine donc :
- 4 disjoncteur courbe B (bipolaire/deux modules): 1 de 20A, 3 de 16A.
- 1 disjoncteur classique (pas de spécificité de puissance donc je vais surement prendre du 20A et regrouper avec d'autres points, ex: les deux prises pour radiateurs mixtes ?)
- 1 disjoncteur classique 6A
- 1 compteur triphasé..
D'avance un immense merci à ceux qui me permettront d'avancer.
Je sais que l'électricité est un métier, mais je dois effectuer une partie des travaux moi-même sous peine de ne pas pouvoir boucler le budget.
Merci.
- #50
J'ai pas tout lu mais une PAC on demande un Courbe D normalement pas un courbe B ou je me trompe ?
- #51
Ca me chipotait aussi, mais je fais le gêné...

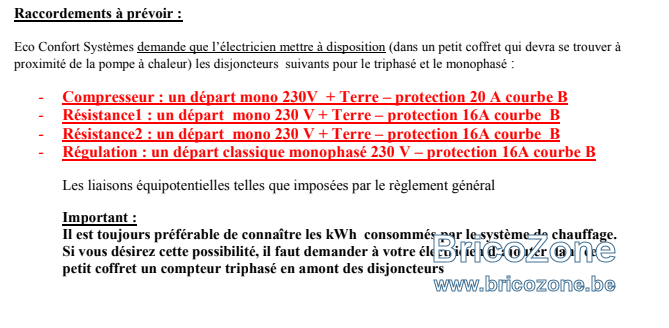

Voici le document reçu.
Voici le document reçu.
- #52
Ça n a pas de sens de mettre des courbes B a moins que la longueur de câble le justifient mais en résidentiel j ai jamais vu du courbe b dans un tableau
- #53
Il a un copain chez resa/ores qui lui a dit de mettre ça pour être tranquille...
- #54
La seule raison à laquelle je viens d’être confronté c’est pour une borne de recharge pour VE
Le fabricant demande un différentiel courbe B et le prix claque, presque 400 euros
- #55
Merci à tous.
J'ai interpellé mon contact auprès de la société pour demander une contre-confirmation.
Excepté le soucis de la courbe.
Auriez-vous l'une ou l'autre info/conseils concernant mes requêtes ?
D'avance merci, et bon weekend...
J'ai interpellé mon contact auprès de la société pour demander une contre-confirmation.
Excepté le soucis de la courbe.
Auriez-vous l'une ou l'autre info/conseils concernant mes requêtes ?
D'avance merci, et bon weekend...
- #56
C est bon pas un différentiel courbé b mais un type b c est pas la même chose la diffrence entre type a et b c est que le type b gère la composante continueLa seule raison à laquelle je viens d’être confronté c’est pour une borne de recharge pour VE
Le fabricant demande un différentiel courbe B et le prix claque, presque 400 euros
Bien se renseigne que certaine borne ont un différentiel type b intégré dans les bornes
- #57

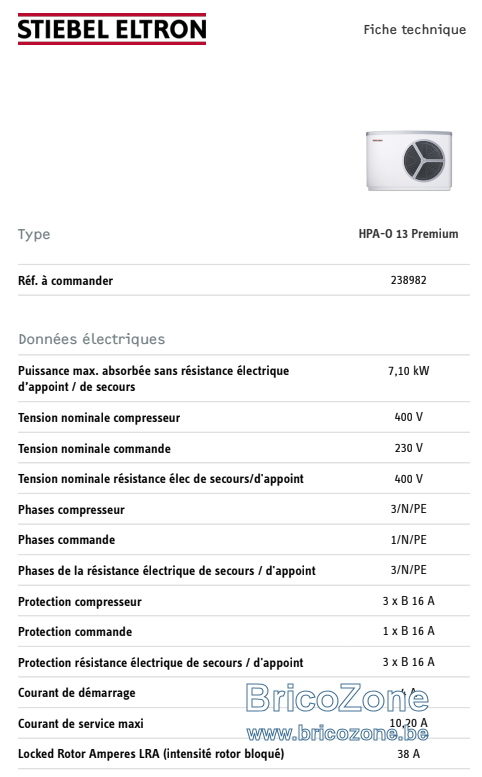

Voici la fiche technique de la machine
Avec info complémentaire :
"le compresseur est commandé par un variateur de fréquence électronique è le courant de démarrage est très limité"
Avec info complémentaire :
"le compresseur est commandé par un variateur de fréquence électronique è le courant de démarrage est très limité"
- #58
Une âme charitable pourrait-elle partager sa science et m'aiguiller dans la mise en place du petit coffret PAC ?
Merci.
- #59
Au risque de me répéter (et vous ne voyez pas que je suis à genoux ), l'un de vous aurait-il une piste pour m'aiguiller ?
Merci
), l'un de vous aurait-il une piste pour m'aiguiller ?Merci
- #60
Ce n'est pas clair, le compresseur c'est du mono ou du tri?
Le 400V est dispo ?
La fiche technique est en tri 400 + N et la demande est en mono. 7,10 kW=> 35A
On parle d'un différentiel type B
Remarque
L’appareil comporte un convertisseur de fréquence destiné à réguler la vitesse de rotation du compresseur. En présence d’un défaut, les convertisseurs de fréquence peuvent être à l’origine de courants de défaut continus. Si des disjoncteurs différentiels sont prévus, ceux-ci doivent être sensibles à tous les courants (RCD) et être de type B.
Un courant de défaut continu peut bloquer des disjoncteurs différentiels de type A.
fVérifiez que l’alimentation électrique de l’appareil est séparée de l’installation domestique.
Le 400V est dispo ?
La fiche technique est en tri 400 + N et la demande est en mono. 7,10 kW=> 35A
On parle d'un différentiel type B
Remarque
L’appareil comporte un convertisseur de fréquence destiné à réguler la vitesse de rotation du compresseur. En présence d’un défaut, les convertisseurs de fréquence peuvent être à l’origine de courants de défaut continus. Si des disjoncteurs différentiels sont prévus, ceux-ci doivent être sensibles à tous les courants (RCD) et être de type B.
Un courant de défaut continu peut bloquer des disjoncteurs différentiels de type A.
fVérifiez que l’alimentation électrique de l’appareil est séparée de l’installation domestique.
