Nouvelle construction-longue fissure dans le carrelage

Ersa

• 28 Mai 2016

• #21

Mais ils n'y sont pas et si c'est la raison, je ne vois pas trop comment y remédier...Ce n'est pas évident et il y aura de la casse...



fradeco

• 28 Mai 2016

• #22

Ersa, la surface de 40 m² est usuelle pour une surface sans chauffage par le sol. Lorsqu'il y chauffage par le sol, à mon époque cette surface était de 25 m².



Ersa

• 28 Mai 2016

• #23

...et qui pour payer les travaux ?



Ersa

• 28 Mai 2016

• #24

fradeco;1121044 a dit:

Ersa, la surface de 40 m² est usuelle pour une surface sans chauffage par le sol. Lorsqu'il y chauffage par le sol, à mon époque cette surface était de 25 m².

Cliquez pour agrandir...

fradeco, l'absence de joint de dilatation dans la chape vous semble aussi être une justification possible à la fissuration ?



F

fafalili

• 28 Mai 2016

• #25

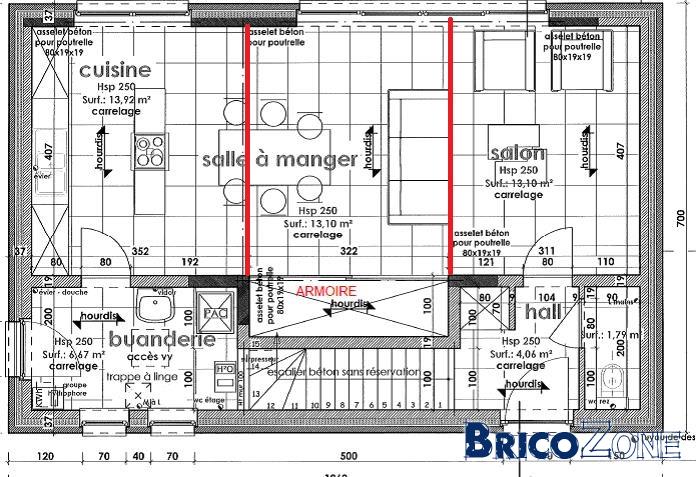

chez moi voici comment ils ont été placer



fradeco

• 28 Mai 2016

• #26

Ersa;1121051 a dit:

fradeco, l'absence de joint de dilatation dans la chape vous semble aussi être une justification possible à la fissuration ?

Cliquez pour agrandir...

Elle y contribue, mais pour moi il s'agirait plutôt d'une question de stabilité. :-s

Si les fondations étaient des semelles filantes en béton armé, le fait des inondations périodiques du VV, n'est pas de bonne augure pour la stabilité me semble-t-il ?



Ersa

• 29 Mai 2016

• #27

Ok, merci beaucoup pour vos réflexions & aides, je vais voir avec un ing en stabilité et je vous tiens au courant des suites !



Ersa

• 29 Mai 2016

• #28

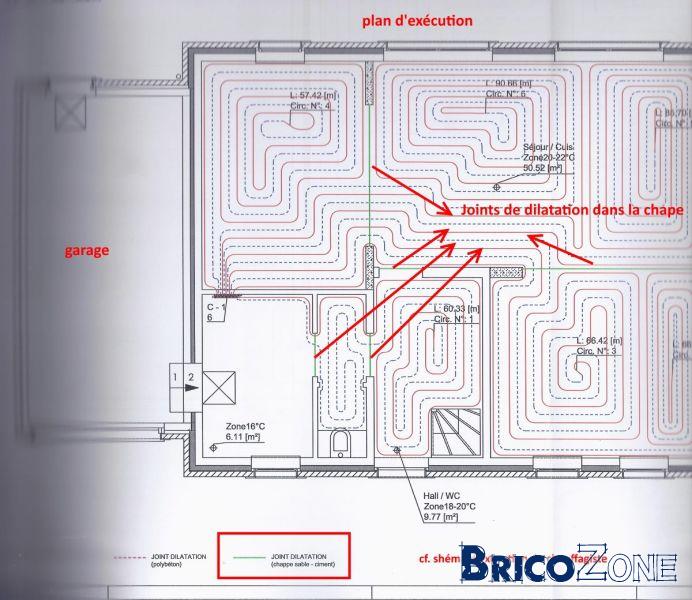

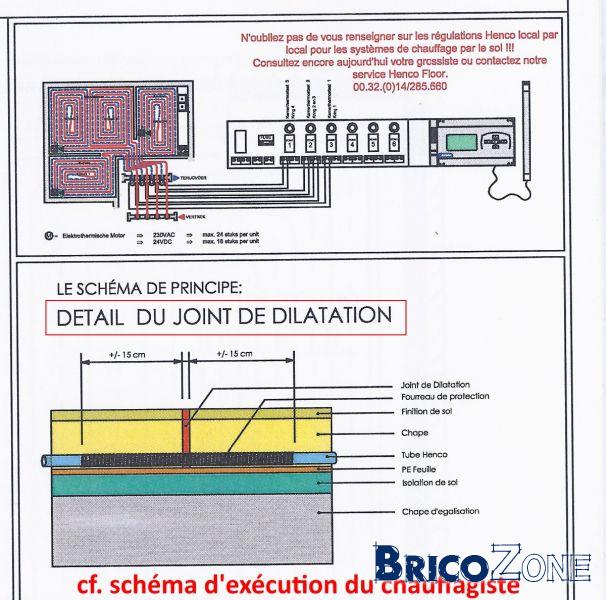

...petite précision d'après les plans d'exécution du chauffagiste, il prévoyait bien des joints de fractionnement de la chape...



F

fafalili

• 29 Mai 2016

• #29

Les joints son les ligne verte comme j'ai placer #19



F

fafalili

• 29 Mai 2016

• #30

la fissure tombe juste à ce niveau pour mais bon pas pro le problème vient de la



fradeco

• 29 Mai 2016

• #31

En principe, si il devait y avoir une fissure résultant du chauffage par le sol, elle se serait créer selon moi dans un joint du carrelage.

Il n'y aurait pas non plus eu de différence de niveau visible de part et d'autre de la fissure. :-s

Ici la fissure est nette et parallèle au joint de dilatation et de retrait le long du mur. Bizarre, bizarre. :-s

Curieux d'avoir la conclusion d'un Ir. après examen de la situation sur place.



T

TOM.

• 29 Mai 2016

• #32

On doit placé des joints de (dilatation, distorsion) sur chaque passage de mur de refend , à chaque entre portes, ce qui c'est passé chez vous est un cas-école, cela devait ce produire, c'est une erreur technique vous faite enlever les carreaux, placés un joint de dilatation et remettre 2 les parties, de même pour les entres portes.Nous possédons une pièce de plus de 4mX10 et je n'ai pas placé de joint les hourdis portent tous dans le memes (la cave fait 4X10)
En principe, si il devait y avoir une fissure résultant du chauffage par le sol, elle se serait créer selon moi dans un joint du carrelage.
Erreur, la fissuration est aléatoire je l'ai constaté à plusieurs reprises dans différentes maisons
placement sur colle ou chape fraîche



fradeco

• 29 Mai 2016

• #33

TOM. Bien regarder le plan sous #28. Tous les joints de dilatations et de retraits (couleur verte) y sont.



F

fafalili

• 29 Mai 2016

• #34

Oui mais pas réaliser sur chantier voir
#14



fradeco

• 29 Mai 2016

• #35

Wawwww, cela m'a échappé. A quoi bon faire des plans ? Le chauffagiste n'aurait-il pas dû faire la remarque que certains joints de dilatations manquent avant que le carreleur entame ses travaux. ?



T

TOM.

• 29 Mai 2016

• #36

Fradeco ,TOM n'a pas besoin de regarder, j'ai regardé, tous les joints de dilatations et de retraits (couleur verte) y sont. Cen'est pas suffisant s'était prévisible, sur ce j'espère que cela pourra aidé de nouveau constructeurs.



Ersa

• 29 Mai 2016

• #37

fradeco;1121125 a dit:

Wawwww, cela m'a échappé. A quoi bon faire des plans ? Le chauffagiste n'aurait-il pas dû faire la remarque que certains joints de dilatations manquent avant que le carreleur entame ses travaux. ?

Cliquez pour agrandir...

...A quoi bon faire des plans, des notes CSTC...et autres en effet, si ni l’architecte qui a une mission complète dans notre cas, ni le chapiste (qui intervient après la pose du chauffage par le sol), ni le carreleur qui est un homme de métier (et qui devrait connaître les règles de l'art), ni le coordinateur du CSP qui est entrepreneur spécialisé ne vérifient.. Cela devient du BRICOLAGE dans le sens ignoble du terme...



Ersa

• 29 Mai 2016

• #38

fradeco;1120950 a dit:

C'est très souvent le cas, mais ici la fissure semble être de l'autre côté du L

Je pense plus au manque d'armatures supérieures dans la dalle de compression qui auraient dû être placées au-dessus du mur de fondation.

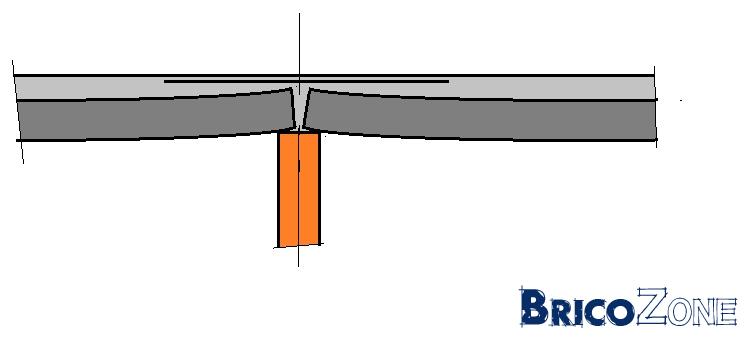

Petite représentation graphique :

Cliquez pour agrandir...

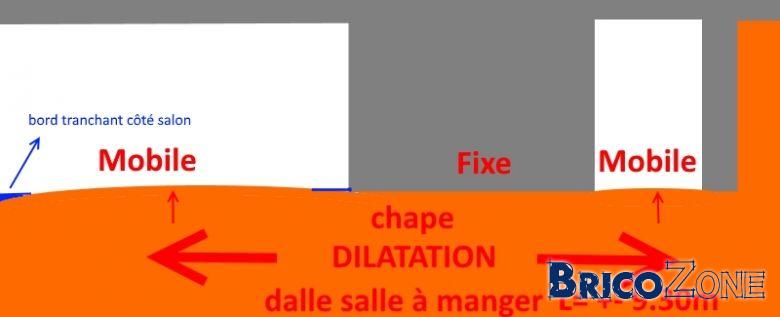

Précisions, la fissure présente une lèvre affleurante et coupante côté sàm sur 1/4 de sa longeur (hourdis de +- 4.30m) de chaque côté des murs, le 1/2 restant étant affleurant côté salon. Effet de "torsion" ==> déformation liée à la dilatation non homogène des zones ?
Pour ce qui est de l'entre-porte, elle affleure entièrement côté sàm.

Il n'y a pas de présence visible de fissure le long du mur porteur où il y a un joint silicone de +- 4mm entre plinthe et bloc.

Compte-tenu de ça, j'opterais plutôt pour une rupture consécutive à une dilatation....



Dernière édition par un modérateur: 29 Mai 2016

Ersa

• 29 Mai 2016

• #39

Possibilité ==> dilatation de la dalle de la partie la plus longue (+-9.30m) dans sa longueur ==> bombement ==> cisaillement aux bords libres des extrémités, càd baie de porte et "entre salon et salle à manger"...???



vanma

• 29 Mai 2016

• #40

Ersa;1121201 a dit:

Possibilité ==> dilatation de la dalle de la partie la plus longue (+-9.30m) dans sa longueur ==> bombement ==> cisaillement aux bords libres des extrémités, càd baie de porte et "entre salon et salle à manger"...???

Cliquez pour agrandir...

C'est ce que les photos me poussent à penser depuis le début, mais je ne suis pas ingénieur. Je suis un empiriste de la pire espèce ...

Tiens nous informés de la suite des événements.
