Nouvelle construction-longue fissure dans le carrelage

Ersa

• 29 Mai 2016

• #41

vanma;1121263 a dit:

...Tiens nous informés de la suite des événements.

Cliquez pour agrandir...

Je n'y manquerai pas...

Lecture intéressante en attendant ==> http://www.bms-carrelages.be/downloads/okqfcsnv/revetement_sur_sol_chauffe_cstc.pdf



Ersa

• 30 Mai 2016

• #42

Voilà, j'ai eu une réponse mail "sur photos" de l'ig en stabilité qui est assez catégorique: "...Pas de fissure dans le hourdis, donc c’est bien un souci de chape de finition ou de joint de carrelage…
Comme évoqué, pour de telles surfaces libres, il faut des joints fractionnés dans les chapes et dans les finitions. Sinon, il y a des fissures qui apparaissent dans les ouvertures de portes ou les séparations de pièces..."

Quid de la réparation ?...J'imagine qu'il faudra retirer le carrelage concerné, rainurer la chape de finition délicatement sans toucher aux tuyaux de la pac afin d'y insérer les joints de fractionnement qui manquent aux endroits prévus sur le plan du chauffagiste...et de recarreler ensuite...Fameux boulot de précision !



N

nico2580

• 30 Mai 2016

• #43

et quid de retrouver des carrelages identiques et du meme "bain"...

Au passage, je me permets de profiter du post pour poser une question: qui est responsable de l'emplacement des joints de fractionnements si il n'y a pas d'ir ni d'architecte ? Le chapiste ou le chauffagiste ?



Ersa

• 30 Mai 2016

• #44

nico2580;1121545 a dit:

et quid de retrouver des carrelages identiques et du meme "bain"...

Au passage, je me permets de profiter du post pour poser une question: qui est responsable de l'emplacement des joints de fractionnements si il n'y a pas d'ir ni d'architecte ? Le chapiste ou le chauffagiste ?

Cliquez pour agrandir...

Pour le carrelage, il ne devrait pas y avoir de problème. Pour le joint, j'imagine que c'est le chapiste qui intervient après la pose des tuyaux, mais aussi le chauffagiste qui devrait vérifier si ses plans ont bien été mis en oeuvre ??????...Dans notre cas, l'architecte avait une mission de contrôle et je suppose que c'est aussi de sa responsabilité ???? ...On verra bien...



Ersa

• 30 Mai 2016

• #45

Apparemment pas de soucis à se faire pour la responsabilité de la réparation, elle serait prise en charge par le csp...c'est déjà un premier bon pas...



F

fafalili

• 30 Mai 2016

• #46

Logiquement le chauffagiste place les joints qui doivent être placer et logiquement il place une protection sur les tuyaux à ses endroit et le chapiste dois respecter sont travail



F

fafalili

• 30 Mai 2016

• #47

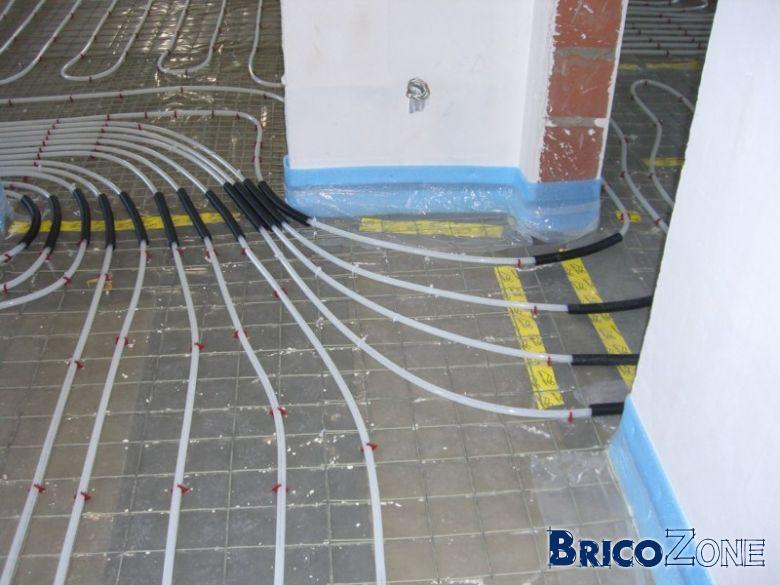

Comme ceci comme cela si il y a traction pas sur les tuyaux mais sur la petite gaine noir



F

fafalili

• 30 Mai 2016

• #48

]



Ersa

• 30 Mai 2016

• #49

fafalili;1121617 a dit:

Comme ceci comme cela si il y a traction pas sur les tuyaux mais sur la petite gaine noir

Cliquez pour agrandir...

Beau travail dans les règles de l'art !
...Dans notre cas, il y a heureusement moins de tuyaux traversant la fissure perpendiculairement et on espère que...

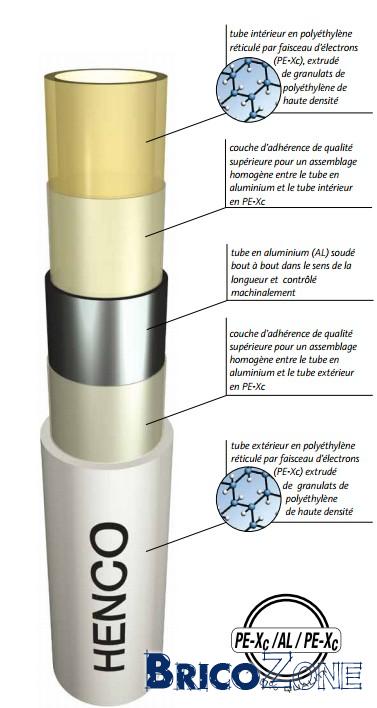

Le tube multicouches Henco qui est placé chez nous a (paraît-il) des excellentes propriétés mécaniques mais c'est certain que cela n’empêchait pas de les placer dans les règles de l'art !

Le carreleur compte enlever les carreaux dans les zones sensibles, rainurer la chape sur quelques mm au "droit" de la fissure...et recoller le carrelage avec un ciment colle flex...Si quelqu'un a été dans le cas et connaît un meilleur système...



F

fafalili

• 30 Mai 2016

• #50

Le problème il ne saurait le faire que sur les 3 premier cm et encore



T

TOM.

• 30 Mai 2016

• #51

Une partie de ce que j’ai écrit hier :cela devait ce produire, c'est une erreur technique vous faite enlever les carreaux, placés un joint de dilatation et remettre 2 les parties, de même pour les entres portes.
Je précise, vous n'avez pas d'obligation de scier la dalle puisqu'elle est cassée poser un joint sur la fissure et le tour est jouer demandez un dédommagement pour l'esthétique une languette de 10 cm ne peu être placée au centre de la pièce qu'ils apprennent à travailler



F

fafalili

• 30 Mai 2016

• #52

La construction date de quand ?

Demander que les autres joints manquant soit réaliser aussi

L'autre problème est la force de dilatation de la chape et la traction qu'elle peux faire sur le chauffage sol voir si sur tes photos il y a bien gaine de dilatation sue le chauffage sol



Ersa

• 30 Mai 2016

• #53

La réception provisoire date de fin mai 2014 et la caution de 5% est toujours bloquée avant réception définitive.

Pour ce qui est de la présence des petites gaines de protection à la dilatation de la chape, je vais m'en informer.

Pour la réparation, c'est logique qu'elle soit réalisée de la meilleure façon possible !

Encore merci pour vos réflexions !



T

TOM.

• 30 Mai 2016

• #54

Pour ce qui est de la présence des petites gaines de protection à la dilatation de la chape, je vais m'en informer.
C'est inutile protéger de quoi ?



Ersa

• 31 Mai 2016

• #55

TOM.;1121764 a dit:

Pour ce qui est de la présence des petites gaines de protection à la dilatation de la chape, je vais m'en informer.
C'est inutile protéger de quoi ?

Cliquez pour agrandir...

J'imagine que c'est pour désolidariser le tube de la chape aux points sensibles ! Si la chape bouge, c'est la gaine qui "encaisse" tandis que le tuyau conserve une certaine longueur libre qui lui permet de s'étirer un peu.



F

fafalili

• 31 Mai 2016

• #56

Oui c'est bien cela



Ersa

• 31 Mai 2016

• #57

Les fourreaux étaient à placer par le chauffagiste et il a fait son boulot.

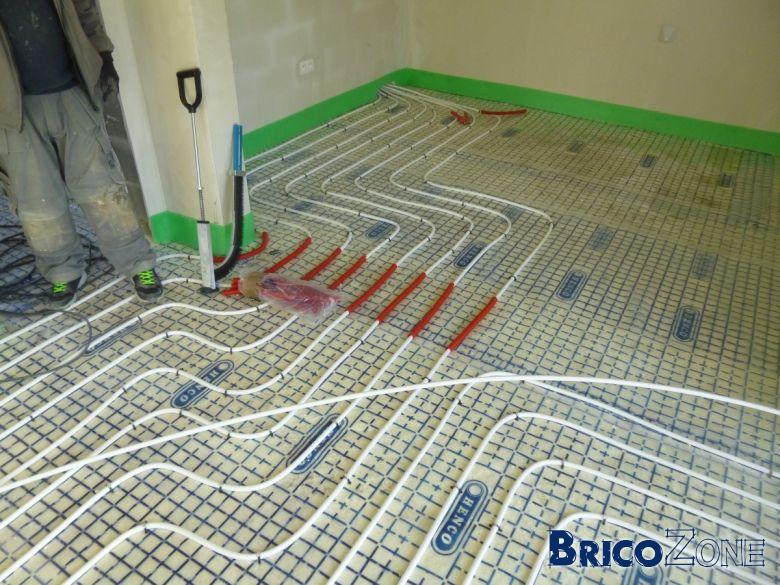

Les joints de fractionnement auraient dû être placés par l'entreprise qui a fait la chape de finition. Photos prises par l'architecte lors de l'installation dans notre maison:



Kmichel

• 31 Mai 2016

• #58

Chez ma fille, rénovation profonde par entreprises séparées, c'est le chauffagiste qui a positionné des bandes de polyéthylène collées perpendiculairement au sol à l'emplacement des joints de dilatation prévus aux plans du bureau d'étude de la firme qui le fournit pour le chauffage sol.
Le carreleur a ensuite coulé la chappe avec les fibres fournies par le chauffagiste et positionné les joints dans le carrelage au-dessus de ceux de la dalle.
Il faudrait voir dans vos devis ou cahier des charges ou, in fine, avec votre architecte, qui devait se charger de quoi.



T

TOM.

• 31 Mai 2016

• #59

J'imagine que c'est pour désolidariser le tube de la chape aux points sensibles pour moi afin de provoquer la rupture, les parties non gainées sont solidaire de la chape donc elles vont travaillées différemment dela partie centale
en ce qui concerne les gaines tous les chauffages que j'ai peu voir n'en possède pas (le mien également Valut...)



Ersa

• 11 Septembre 2016

• #60

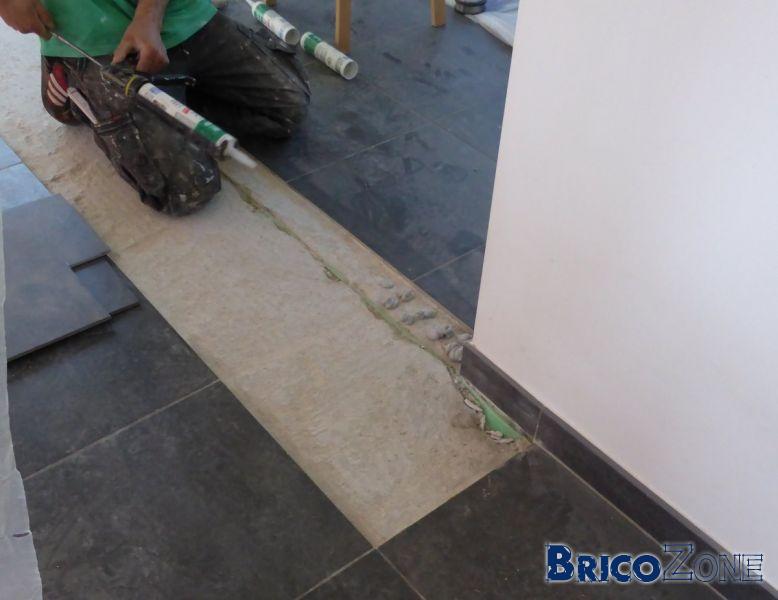

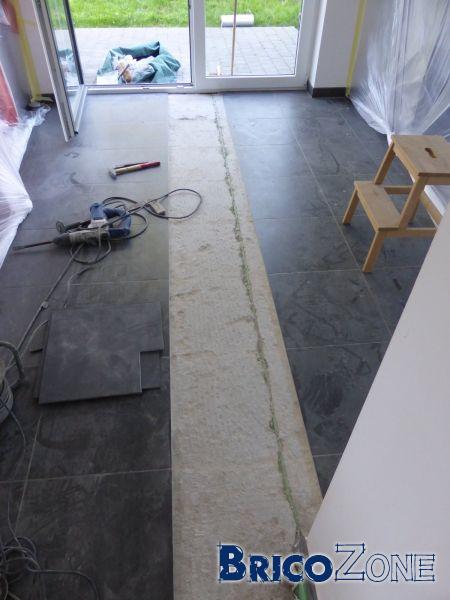

Voilà, réparation effectuée...
Il y a bien un joint de dilatation dans la chape de finition mais comme le carrelage a été posé en le chevauchant,celui-ci s'est fissuré fatalement au-dessus de ce joint.

La réparation a été réalisée en collant à la silicone la partie la plus petite du carrelage, l'autre étant toujours collée au ciment colle.

Wait and see...
