Nouvelle installation, suggestions d'améliorations bienvenues...

Ce serait dommage de ne pas profiter de l'expérience qui est concentrée dans ce forum, donc...

Nouvelle installation:

GRD: Ores Hainaut
Réseau : 3 x 400 V + N
Compteur : communiquant bi-horaire
Panneaux : 18 x Jinko Solar All-black 415 Wc
Configuration : 2 strings de 9 panneaux
Orientation : plein sud
Ombrage : nul sauf 2 cheminées, l'une tot le matin et l'autre tard le soir
Pose : 12 panneaux sur toit à 45° et 6 sur plateforme sur armature à 20°
Onduleur : Huawei SUN2000-6KTL-M1, triphasé, 6 kW, max 10A par phase
Optimiseurs : 18 x Huawei SUN2000-450W-P
Télémétrie : Homewizard P1 avec abonnement Energy+

En service depuis 03/07/2023. Pour le moment la puissance est clairement excédentaire
mais il y aura une voiture hybride dans quelques mois qui devrait un peu changer la donne.

Prochaines étapes :
- Piquet de terre supplémentaire (je suis trop proche des 30 Ohms à mon goût)
- Placement d'un compteur Homewizard KWh sur la sortie de l'onduleur
- Remplacement de l'horloge de commande du chauffe-eau par un modèle connecté (Shelly pro 1, je pense)
- Passage de la société de certification (commandée par l'installateur)
- Enregistrement de l'installation chez ORES (fait par l'installateur)
- Pose d'une borne de recharge pour voiture hybride
- Revoir l'équilibrage des phases car la borne de recharge monophasée va tout désequilibrer
- A plus long terme, évaluation de l'intéret d'installer une batterie

Avis et remarques ?
Merci,
Marc.

Perso si vous etes motivé, installez une automation simple comme Home Assistant.
Elle vous permet de concentrer tous les capteurs (Homewizard, Shelly et intégrer même vos onduleurs).

C'est via elle que vous pourrez piloter vos appareils en fonction du surplus par exemple.

C'est très simple à installer et ça ne demande qu'un Raspberry Pi.

Pourquoi une borne de recharge mono quand vous avez du tetra 400V?

ca serait bcp mieux

kenny82 a dit:

Pourquoi une borne de recharge mono quand vous avez du tetra 400V?

ca serait bcp mieux

Cliquez pour agrandir...

Ça dépend de la voiture malheureusement. L’immense majorité des voitures hybrides, qui n’ont que des petites batteries (de 10 à 20 kWh), ne prennent que le monophasé.

jeanphi500 a dit:

Perso si vous etes motivé, installez une automation simple comme Home Assistant.
Elle vous permet de concentrer tous les capteurs (Homewizard, Shelly et intégrer même vos onduleurs).

C'est via elle que vous pourrez piloter vos appareils en fonction du surplus par exemple.

C'est très simple à installer et ça ne demande qu'un Raspberry Pi.

Cliquez pour agrandir...

J’y pense. Je suis ingénieur électricien, et j'ai fait toute ma carrière dans l’informatique. Ca devrait être à ma portée... et je serai à la retraite dans 6 mois, donc avec du temps libre. Ca pourrait être un beau projet.

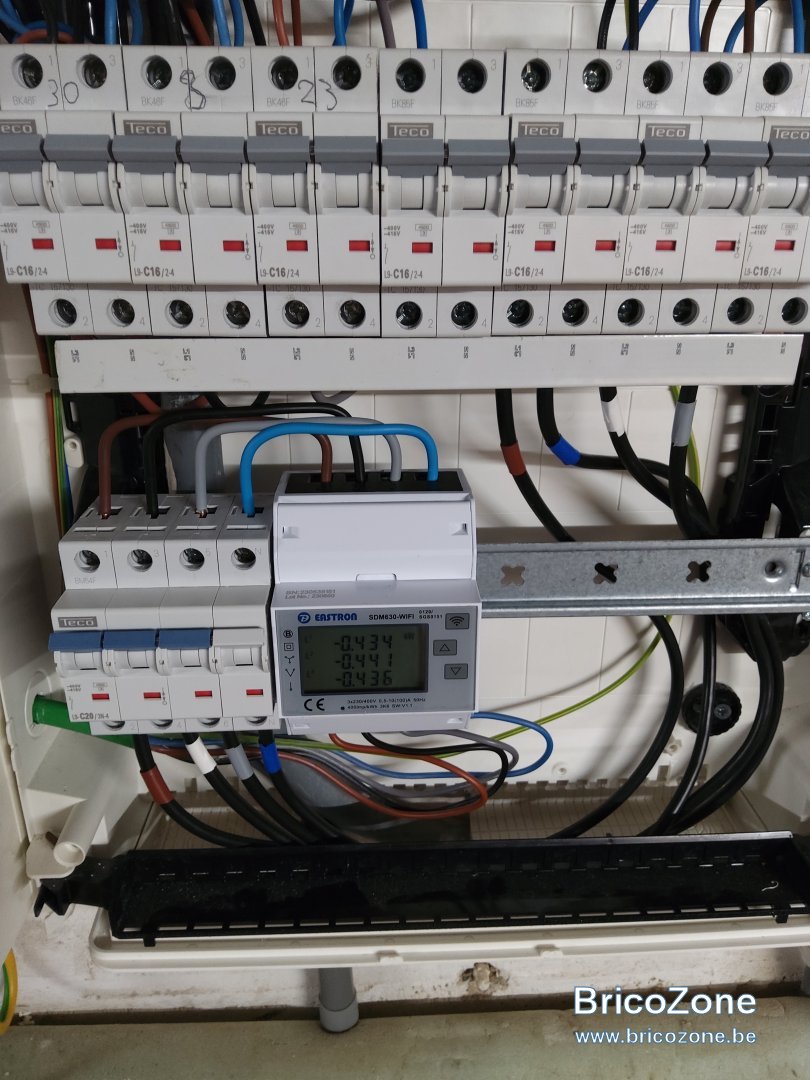

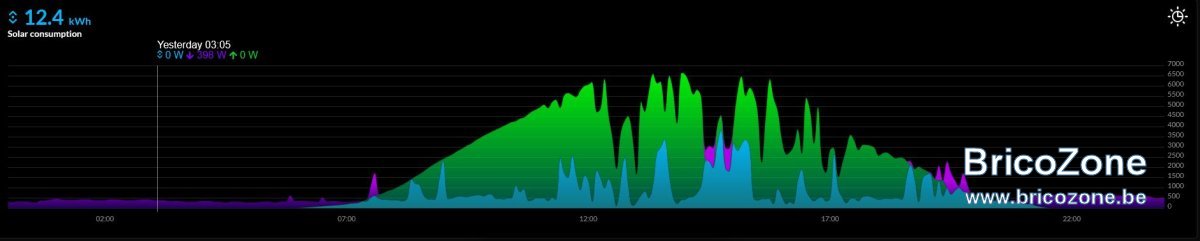

Voilà, le compteur kWh en sortie d'onduleur est placé. Combiné au P1, cela permet de sortir de jolis graphiques très utiles pour qui veut optimiser son comportement en fonction de la production des panneaux.



Ce compteur kWh semble être une version bridée d'un compteur beaucoup plus versatile EASTRON SDM630. Celui-ci, dans sa version non bridée, permet de mesurer non seulement les puissances, mais aussi les tensions, les intensités, les déphasages... Dommage que le kWh ne donne pas accès à ça.

Ah, et aussi, les dimensions du kWh ne sont pas standard. Ca rentre dans un tableau et sur un rail DIN, mais les bornes ne sont pas à la bonne hauteur, donc impossible d'utiliser des peignes. Il faut faire des raccords cablés.



Sinon, j'ai constaté que mon installateur semble avoir raccordé l'onduleur avec un cable 5G1,5. Théoriquement, ça passe, puisqu'un 6KTL ne sort pas plus de 11A par phase, mais je me demande quand même ce que le contrôle va dire de ça.

Prochaine operation (ce soir) : placement d'un Shelly 1 pro pour piloter ma production d'eau chaude. Si il y a des astuces à savoir pour installer ça, merci de me mettre au parfum...

Shelly pro 1 installé... Peut-être juste une petite remarque pour les autres candidats à l'installation de ce matériel : les bornes sont très petites, n'acceptent qu'un seul câble et pas plus gros que 2,5 carré. Donc pas question d'utiliser ces bornes pour faire des raccords. Le serrage est aussi un peu problématique car les vis sont très petites et on n'a presque pas de couple pour serrer...

La doc dit que l'appareil peut commuter des charges jusqu'à 16A, mais 16A dans du 2,5 pour de longues périodes,
je ne suis pas pour. Pour des charges importantes (genre borne de recharge pour véhicules électriques, par exemple), je crois qu'il vaut mieux installer un relais, et utiliser le shelly pro uniquement pour commander le relais.

L'application Shelly Cloud est facile à installer et à utiliser, la découverte des appareils se fait en Bluetooth et la configuration est très simple.

J'ai crée deux horaires de commutation, un pour l'été de 13 à 16h, quand je peux prendre l'électricité des panneaux,
et un autre pour l'hiver de 23h à 3h, quand j'utiliserai le tarif de nuit. Juste quelques clics sur la tablette pour passer d'un horaire à l'autre...

Bonjour.
Pour suivre (Homeassistant,....)

Le 2,5² accepte 20A donc 16A pas de problème si la longueur du câble n'est pas trop importante.
