Onduleur Huawei Sun2000 qui n'affiche pas la bonne tension

Q

qtn87

• 20 Avril 2025

• #1

Bonjour à tous, depuis un certain temps mes décrochages durent longtemps (+/-2h) en après-midi. J'ai donc pris contact avec Resa qui va venir m'installer un compteur intelligent, en attendant j'ai mesuré la tension a plusieurs moment de la journée. Et j'ai pu constater que au moment des pics de production la tension mesurée par l'onduleur est 9volts plus haute que ma mesure a l'entrée du disjoncteur au multimètre. Cela me parait beaucoup même avec l'erreur du multimètre, je vais donc contacter MrSolar.
Mais j'aurai voulu savoir si quelqu'un a rencontré le même problème.



kenny82

• 20 Avril 2025

• #2

Tu as mesuré au plus près de l onduleur aussi ??
Car sinon tu n as pas les bonnes données pour réfléchir

l’onduleur doit monter la tension de son côté pour injecter

et si ton câble ou les connexions sont pas très bonnes la tension monte



BG1000

• 20 Avril 2025

• #3

Avec le même instrument de mesure, mesurer la tension au borne de l'onduleur en charge et au bornes du différentiel d'entré.
Suivant Synergrid C10/11 il ne peut y avoir plus de 1% de différence de tension.

Il suffit de prendre la tension par/de l'onduleur en plein soleil/charge et le soir/a vide et voir s'il y a moins de 1% d'écart.



Q

qtn87

• 20 Avril 2025

• #4

Je suis au plus près cad à l’entrée du disjoncteur dans mon coffret. Le câble est en 6² et fait 1,5 mètre.
La tension est identique au différentiel de tête. Hier matin 261.4 a l'onduleur et 252.2 au multimètre le soir 236.8 et 234.8.



kenny82

• 20 Avril 2025

• #5

Oui mais pas aux bornes de l onduleur…..

je suis chiant mais ça a son importance !!



Q

qtn87

• 20 Avril 2025

• #6

@kenny82 je comprends bien ta demande mais vu qu'il s'agit d'un connecteur spécifique je ne vois pas comment mesurer en sortie (si je le déconnecte il va croire que le réseau en hors tension et s'arrêter)



BG1000

• 20 Avril 2025

• #7

Y a t'il moyen d’arrêter la production par commande de l'onduleur?
Que dit la mesure de tension via l'onduleur sans charge et la mesure de tension au multimètre (sans charge)?



kenny82

• 20 Avril 2025

• #8

Je suppose qu on en revient à 236,8 vs 234,8



Q

qtn87

• 20 Avril 2025

• #9

Avec le sectionneur DC ouvert la tension est la même 234, avant de couper la production était faible et les tensions étaient de 234 et 237v



M

Michel3

• 20 Avril 2025

• #10

Problème de lecture de tension ici aussi (et même onduleur) mais seulement en décrochage (très long...)
Par curiosité, quelles tensions mesures-tu après décrochage ?



jeanphi500

• 21 Avril 2025

• #11

Justement j'allais citer l'exemple de Michel3...
Il semble qu'il y ait un souci à ce niveau là chez Huawei.

Même sans aucune production 2V de différence perso je trouve ça absolument énorme. ET sans production, la tension aux bornes de l'onduleur devrait même être légèrement (très très légèrement) inférieure à celle mesurée dans le tableau vu que l'onduleur consomme.
Une tension est réellement un des trucs les plus faciles à mesurer (bon je suis dans la métrologie aussi )



M

Michel3

• 22 Avril 2025

• #12

Mode de sortie : L/N
Sans doute rien à voir , mais à quoi sert cette info ?



Q

qtn87

• 22 Avril 2025

• #13

A dire que c’est du monophasé (phase/neutre)



M

Michel3

• 22 Avril 2025

• #14

D'accord, mais justement en monophasé il semble que chez Huawei il y a
deux options différentes .....Pourquoi ?



M

Michel3

• 22 Avril 2025

• #15

jeanphi500 a dit:

Une tension est réellement un des trucs les plus faciles à mesurer

Cliquez pour agrandir...

Une, oui ! mais deux ?

Si ponctuelles, quelques secondes entre elles suffisent pour avoir des écarts importants ....
Un voisin qui consomme où qui injecte ?
Chez soi, une consommation peut-être importante à un moment donné ?

Autre chose.
Chez Huawei, la tension "du réseau" rapportée par le wifi est bien une mesure ponctuelle prise
de 5 en 5' ? pas une moyenne donc ?



M

Michel3

• 23 Avril 2025

• #16

simoncapiau a dit:

Il est aussi possible qu’un appareil néglige certaines perturbations de la tension comme les harmoniques, qui peuvent augmenter la tension RMS de manière non-négligeable.

Ça peut expliquer pourquoi deux appareils donnent des valeurs différentes sans pour autant se tromper.

Cliquez pour agrandir...

Mais alors .... la différence de lecture ne devrait-elle pas être la même avec production où "en décrochage" ?



M

Michel3

• 23 Avril 2025

• #17

OK, il s'avère donc que comparer deux tensions exactement au même moment est ici impossible .....
Peu importe leur valeur absolue, qtn87 et moi, c'étaient les écarts de lecture qui nous inquiétaient !



jeanphi500

• 24 Avril 2025

• #18

Il est clair que les 2 valeurs de tension doivent être comparées sur la même base. On en revient souvent donc à la question, quelle est la base de mesure chez Huawei?
Une mesure spot, une moyenne intégrée sur un certain laps de temps?



isatas

• 24 Avril 2025

• #19

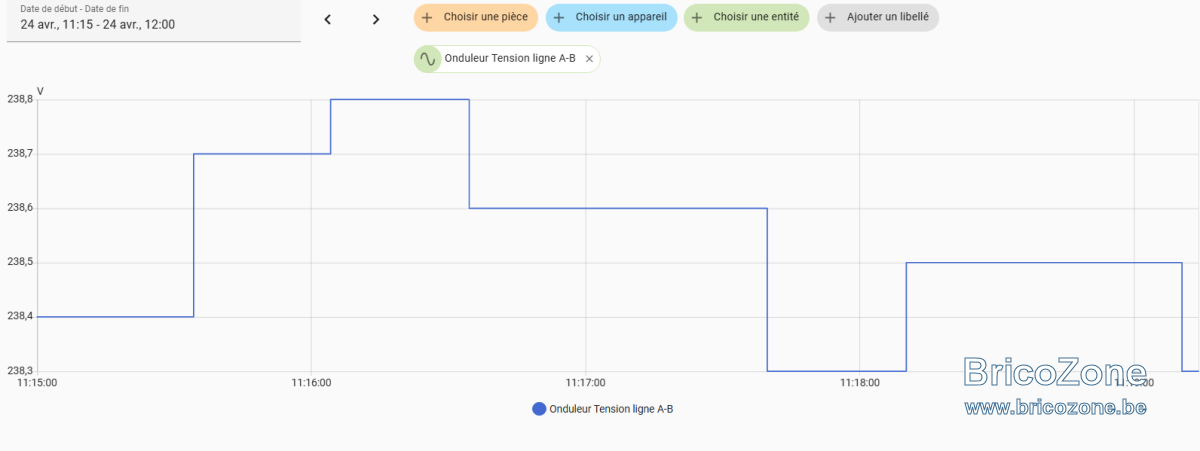

Voici ce que je vois dans Home Assistant.

Toutes les 30 secondes, HA interroge l'onduleur. S'il ne s'agissait pas d'une valeur spot, j'aurais une ligne horizontale entre plusieurs interrogation, non ?



jeanphi500

• 24 Avril 2025

• #20

Pas nécessairement... La valeur moyennée est aussi mise à jour de manière régulière et rapide (fenêtre de mesure glissante).
