Onduleur Huawei Sun2000 qui n'affiche pas la bonne tension

isatas

• 24 Avril 2025

• #21

Bien vu !
Même si en fait, on y voit rien !



M

Michel3

• 24 Avril 2025

• #22

Oui, mais ... c'est l'écart entre deux mesures qu'on essaye ici de comprendre ou de justifier.
Quelques secondes doivent nécessairement les séparer !
Et les tensions mesurées au tableau peuvent changer très vite.....

Il me semble aussi que si les tensions du réseau lues par l'onduleur et rapportées par le wi-fi
sont des tensions ponctuelles (de 5 en 5') , une différence importante s'explique plus facilement.



jeanphi500

• 24 Avril 2025

• #23

Oui ça change qd même pas mal.

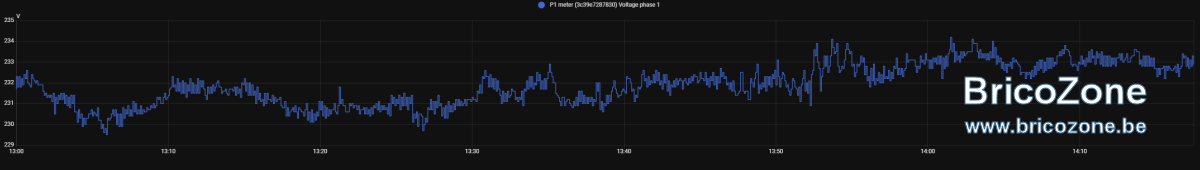

Voici par exemple l'évolution de la tension réseau à la maison sur la dernière heure...

Maintenant si je moyenne ça sur 10 minutes, ça sera nettement moins perceptible (c'est logique puisque une moyenne fait office de filtre).



M

Michel3

• 24 Avril 2025

• #24

Je mesure une tension à mon compteur, j'allume mon four ou un voisin le fait, la tension
chute de 10V et l'onduleur dans la tension qu'il rapporte toutes les 5', moyenne ou pas, n'y verra pas grand chose ou même rien du tout ....
Il y a aussi un décalage dans le temps entre le moment où l'onduleur "mesure" et où cela s'affiche dans l'application.



M

Michel3

• 1 Mai 2025

• #25

simoncapiau a dit:

Il est aussi possible qu’un appareil néglige certaines perturbations de la tension comme les harmoniques, qui peuvent augmenter la tension RMS de manière non-négligeable.

Ça peut expliquer pourquoi deux appareils donnent des valeurs différentes sans pour autant se tromper.

Cliquez pour agrandir...

Chez moi, l'écart de tension ne se manifeste que "en décrochage ".
Et en plus si l'onduleur mono est sur l'une ou l'autre des phases mais pas sur la troisième ......
Cela ("certaines perturbations" ....) expliquerait ceci ?
Harmoniques sur une phase et pas sur une autre ?



kenny82

• 1 Mai 2025

• #26

De toute façon sans pouvoir faire la mesure à la sortie physique de l onduleur, on va disserter dans le vide…



M

Michel3

• 1 Mai 2025

• #27

kenny82 a dit:

De toute façon sans pouvoir faire la mesure à la sortie physique de l onduleur, on va disserter dans le vide…

Cliquez pour agrandir...

Oui, je pourrais installer un coffret intermédiaire en sortie de l'onduleur pour y avoir des bornes de mesure,
mais ça changerait quoi ?
La tension élevée rapportée par l'onduleur hors production restera la même .
Idem pour la lecture au compteur et à ce nouveau coffret.
Non ?
Dans le problème rencontré par qtn87 (en production donc), j'en comprends l'intérêt, mais ici (en décrochage) ?



Marc72

• 1 Mai 2025

• #28

kenny82 a dit:

De toute façon sans pouvoir faire la mesure à la sortie physique de l onduleur, on va disserter dans le vide…

Cliquez pour agrandir...

@Michel3 :
Bonjour,
Pour réaliser ceci c'est simple, la fiche de l'Huawei est un gros wago (système à leviers) facilement démontable
Prenez 3 morceaux de 10cm de la section du câble d'origine, 3 wagos supplémentaires et vous obtenez votre point de mesure.

Ce sera également l'occasion de vérifier que ces fils sont correctement dénudés et que l'isolant ne vient pas recouvrir partiellement le contact.



M

Michel3

• 1 Mai 2025

• #29

Grazie mille de vous soucier de mon problème !

Marc72, je vais faire ce que tu me proposes, même si je n'y crois pas trop .
Après tout pourquoi pas une fiche mal câblée .....

Les électrons sont parfois capricieux ... Dans l'électronique à tube, on arrivait à comprendre comment les choses se passaient physiquement, aujourd'hui ......



Marc72

• 2 Mai 2025

• #30

Michel3 a dit:

Grazie mille de vous soucier de mon problème !

Marc72, je vais faire ce que tu me proposes, même si je n'y crois pas trop .
Après tout pourquoi pas une fiche mal câblée .....

Les électrons sont parfois capricieux ... Dans l'électronique à tube, on arrivait à comprendre comment les choses se passaient physiquement, aujourd'hui ......

Cliquez pour agrandir...

Mal câblé je ne pense pas mais cela offrira au moins un point de mesure "correct" quasi aux bornes de l'onduleur histoire d'en avoir le cœur net.
Pour le reste, si vous avec un PC (pas un mac ou tablette Android !) et n'êtes pas trop éloigné de la zone Binche/Erquelinnes je peux passer vous placer un petit programme qui affichera les mesures de l'onduleur toutes les 5 secondes
(plus précis que FusionSolar qui n'offre qu'une moyenne sur 5 minutes)



M

Michel3

• 2 Mai 2025

• #31

voilà c'est fait ! Wagos en place ! Rien n'a changé ni dans les mesures relevées ou rapportées, ni dans le comportement de l'onduleur......
Merci pour ta proposition, super de ta part, mais je suis sur mac !

Je suis à Landelies et je cherche quelqu'un pour m'aider à comprendre sur place ce qui se passe dans la tête
de cet onduleur capricieux.

Oui, il me semble qu'il ne rapporte pas toujours des tensions exactes
Et, comme Ores reconnaît que le réseau ici est "anormalement haut" .....

Bizarre aussi que, selon la phase choisie ou simplement par le fait de la modifier ou encore de façon aléatoire, il semble changer de comportement .
Parfois il semble respecter les instructions du réglage de "suppression de l'augmentation de tension", parfois il semble ne pas les reconnaître.

Dans le premier cas j'obtiens un graphique de type yo-yo et il n'a pas le temps de décrocher (pas d'alarmes).
Je ne sais rien des "points de contrôle" qui ont été fixé à distance par CBenergy, je suppose .....
Je n'ai pas de code d'accès pour les ajuster .
Dans le second il décroche et là l'écart de tension (jusque 7V!) décrit ci avant et qui pose problème se manifeste à nouveau.

Si par hasard tu passais dans le coin .....



Marc72

• 7 Mai 2025

• #32

Petit feed-back sur ce cas :

Cet onduleur affiche effectivement 5~5.1V de plus lorsque hors production (mesures internes comparées en mesures de sortie de l'onduleur) et lorsque il produit, la mesure reprend quasi instantanément des valeurs correctes (à 0.1V près)
Mis à jour spc130 vers 146 (pas le 149 sous la main) et les symptômes restent identiques.

Comme quoi il faut prendre la peine de vérifier, tout est possible !

Solution temporaire : Paramètres de connexion et reconnexion portés à 258V (les paramètres de sécurité restent inchangés puisque tensions correctes affichées.)



M

Michel3

• 8 Mai 2025

• #33

Merci Marc pour le petit résumé que tu postes ici.

Passage aussi de L/N à L1/L2
Soleil prévu les jours prochains et je vous tiens au courant des caprices de la bête.......



isatas

• 8 Mai 2025

• #34

Quel est l’avantage de passer en L1-L2 ?

J’avais posé la question au projecteur manager de l’installateur en 2023. Il devait poser la question à Huawei.

Je suppose qu’il n’à pas encore eu la réponse...



isatas

• 8 Mai 2025

• #35

Oups, ici c’est probablement un changement de phases.

En lisant L1-l2, j’ai confondu une option dans l’onduleur. L/N ou L1/L2 si je me rappelle bien...



M

Michel3

• 8 Mai 2025

• #36

Non, pas de changement de phase, c'est bien de l'option dont il s'agit.
Pourquoi une option si ça ne sert à rien ? Mystère !



isatas

• 8 Mai 2025

• #37

Je vérifierai donc sur le mien. Je ne sais plus si c’est l1-/2 ou l/n qui est activé si @Marc72 a activé L1/L2, c’est que c’est mieux en 3×230v.



M

Michel3

• 8 Mai 2025

• #38

Pourrait-on envisager que ce réglage ait une quelconque influence sur la façon dont l'onduleur
"lit la tension du réseau" ?
Pour ceux dont la tension moyenne réseau est à 235V, pas de problème de toutes façons .....
Mais pour ceux qui flirtent avec les 250V ?



Marc72

• 9 Mai 2025

• #39

Bonjour, en théorie ce mode n'a aucune influence sur la lecture (de toute façon la tension relevée dans ces 2 modes retourne un problème identique).

Passer en L1/L2 désactive au passage la surveillance de la terre.
(je le change juste par habitude car à présent la surveillance de la terre est gérée automatiquement il me semble)



isatas

• 9 Mai 2025

• #40

Donc, à tout zazar, je garde l1/L2 pour garder d’office la surveillance de la terre, même si cette surveillance est peut-être passée en automatique.

Deux sécurités ne font pas plus de mal qu’une seule souvent et parfois plus de bien. Parfois, parfois.

Question en passant : le mode hibernation la nuit, utile ou pas ? Gain rikiki et démarrage impacté ?
