Onduleur SMA SB 2500 qui ne démarre pas

nifomaridomi

nifomaridomi

  • #1
Bonjour à tous,
Petite aide car je sèche.

J'ai acheté 6 panneaux 410wc du type suivant:
Solar Energy Model: CEC6-54-410MHV (CECEP Solar | QingTian CEC6-54MHV 400-415W | Solar Panel Datasheet | ENF Panel Directory)

Pour faire fonctionner tout cela j'ai acheté un SMA SB 2500
J'ai dans un premier temps branché les 6 panneaux solaires ensemble et je les ai branché tous sur le meme string (ils sont posés au sol à +/- 40 degrés).
Cet après midi il y avait pas mal de soleil.

J'ai testé au multimetre les entrées sorties et j'ai eu 217v

L'onduleur s'est allumé mais n'a jamais produit:
La led verte clignote lentement

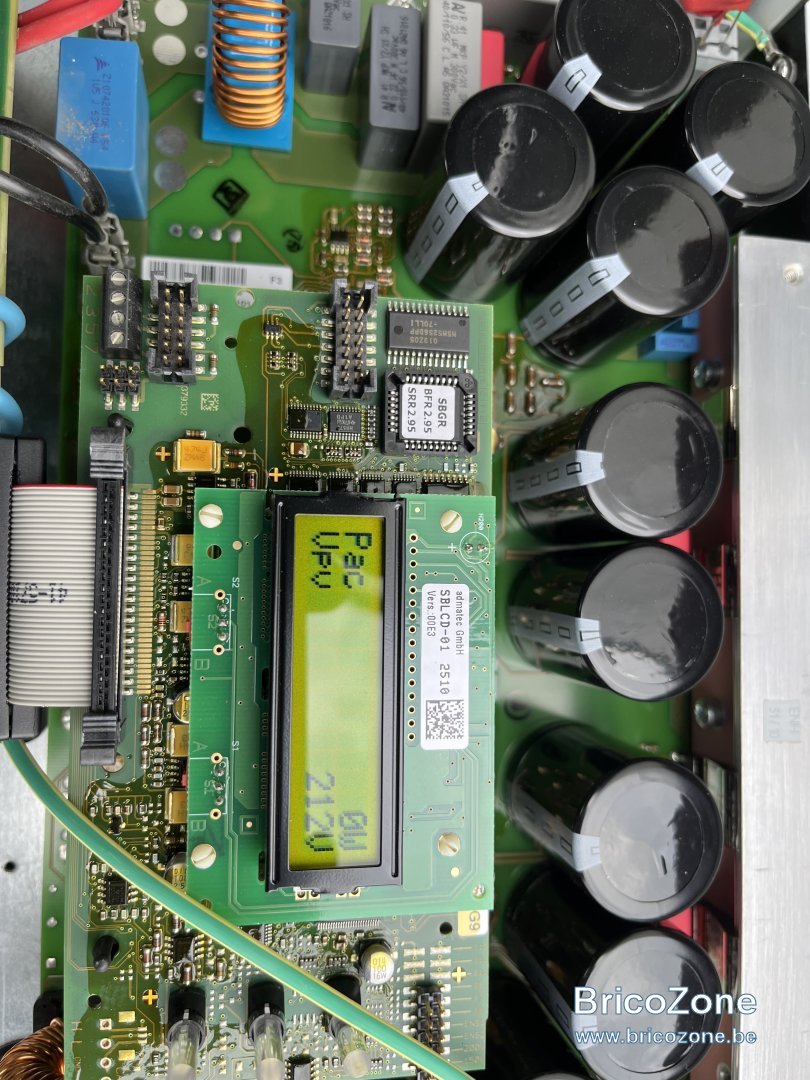

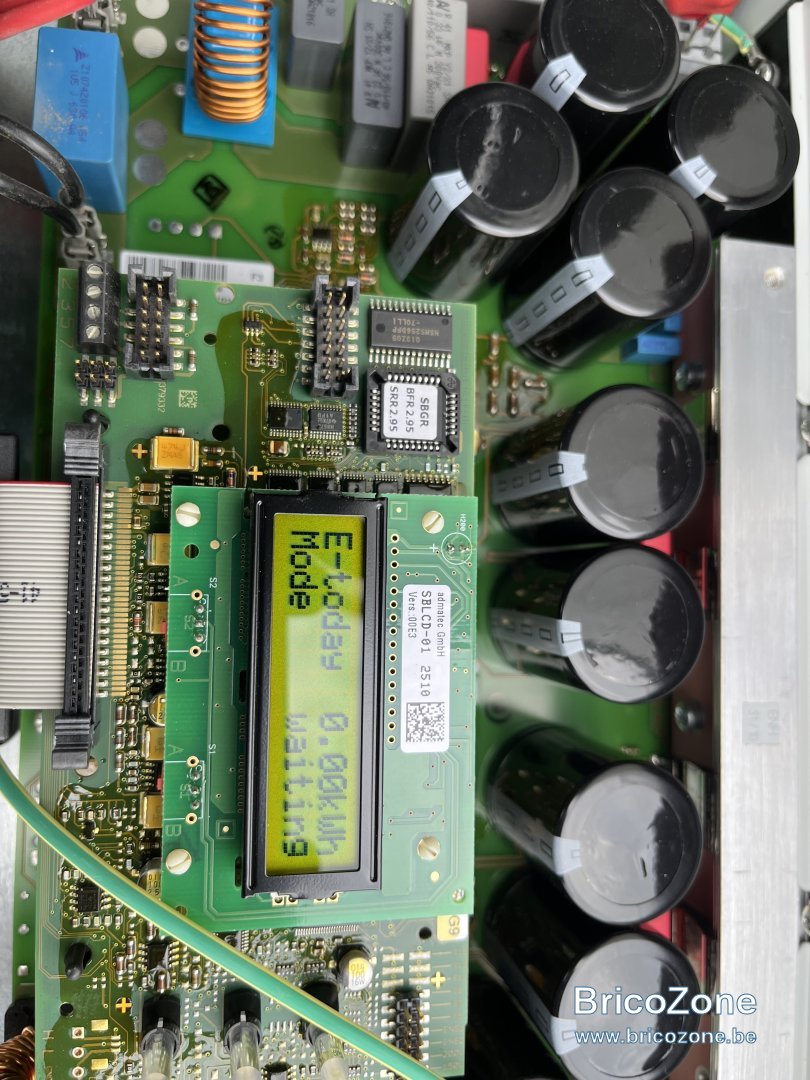

Voici ce qui apparait sur l'écran:
PAC: 0w
VPV 212v
E-Today 0,00
Mode Waiting

Ma premiere question, pourquoi cela ne démarre pas ?
M aseconde question, vu qu'il y a 3 string, que j'ai 6 panneaux, est il préférable que placer tous les panneaux sur le meme string ou alors de placer 2 panneaux par string ? Ils seront orientés vers la meme orientation !

Merci à vous pour les- réponses que vous pourrez apporter à mes questions.

Bon week end :cool:

  • #2
nifomaridomi a dit:
Bonjour à tous,
Petite aide car je sèche.

J'ai acheté 6 panneaux 410wc du type suivant:
Solar Energy Model: CEC6-54-410MHV (CECEP Solar | QingTian CEC6-54MHV 400-415W | Solar Panel Datasheet | ENF Panel Directory)

Pour faire fonctionner tout cela j'ai acheté un SMA SB 2500
J'ai dans un premier temps branché les 6 panneaux solaires ensemble et je les ai branché tous sur le meme string (ils sont posés au sol à +/- 40 degrés).
Cet après midi il y avait pas mal de soleil.

J'ai testé au multimetre les entrées sorties et j'ai eu 217v

L'onduleur s'est allumé mais n'a jamais produit:
La led verte clignote lentement
Voici ce qui apparait sur l'écran:
PAC: 0w
VPV 212v
E-Today 0,00
Mode Waiting

Ma premiere question, pourquoi cela ne démarre pas ?
M aseconde question, vu qu'il y a 3 string, que j'ai 6 panneaux, est il préférable que placer tous les panneaux sur le meme string ou alors de placer 2 panneaux par string ? Ils seront orientés vers la meme orientation !

Merci à vous pour les- réponses que vous pourrez apporter à mes questions.

Bon week end :cool:
Cliquez pour agrandir...
Bonsoir.
Il faut modifier un paramètre pour que l onduleur puisse produire.
Si vous avez un réseau 3x230 V ou un réseau sans neutre, vous devez désactiver la surveillance de la terre dans l onduleur.
Certains onduleurs de cette puissance avaient un paramètre à modifier car en sortie d usine, ils étaient mal configurés => mode de fonctionnement => MPPT à la place d arrêter

  • #3
Bonjour,

Tout d'abord merci pour la réponse rapide.

Pourriez vous me dire comment faire cela ou un lien qui pourrait m'aider sur la méthode de changement ?


Merci à vous
:blush:

  • #6
nifomaridomi a dit:
je n'ai pas ce modèle là mais un modele encore plus ancien !

Je ne pense pas savoir me raccorder au réseau :(

j'ai du 3X N 400v mais je raccorde qu'a une seule phase donc pas de soucis !


Y a t il une solution ?
Cliquez pour agrandir...
Dans ce cas, il faut modifier son paramètre de fonctionnement dans le web user interface de l onduleur en s y connectant.
Petite question, avez vous bien réglé l onduleur quant au grid code en c10/11 2019 avec relais découplage interne (ou au minimum c10/11 2012) ?

  • #7
La vous parlez à un néophite dans ce domaine !
Je viens de le recevoir ! Je n'ai rien fait.
Est ce que ce modèle pourrait se connecter a un pc ou a un réseau ? Car je n'ai aucun module de communication pour me connecter aux onduleurs SMA !

  • #8
nifomaridomi a dit:
La vous parlez à un néophite dans ce domaine !
Je viens de le recevoir ! Je n'ai rien fait.
Est ce que ce modèle pourrait se connecter a un pc ou a un réseau ? Car je n'ai aucun module de communication pour me connecter aux onduleurs SMA !
Cliquez pour agrandir...

  • #11
Yucatan a dit:
Si vous avez un réseau 3N400V, vous ne devez pas déconnecter la surveillance de la terre.
Vous devez le connecter à la terre.
Cliquez pour agrandir...

Je dois raccorder le support en métal ou il vient se connecter à la terre en plus du cable AC ?

  • #12
nifomaridomi a dit:
Je dois raccorder le support en métal ou il vient se connecter à la terre en plus du cable AC ?
Cliquez pour agrandir...
Raccorder le châssis de l onduleur à la terre est un plus mais via le connecteur AC qui rentre dans l onduleur vous devez y raccorder la terre (jaune-vert)

  • #13
Et aussi, pensez vous qu'il est préférable que je raccorde 2 panneaux par string ou je met les 6 panneaux sur 1 string ?

  • #15
J'ai aussi un soucis avec les MC4 ! Les mc4 que j'ai acheté (et j'ai testé un d'un panneau solaire) ,ne se connectent pas sur l'onduleur !
Est ce que ceux de sma sont spéciaux ? si oui ou en trouver ?

  • #16
nifomaridomi a dit:
J'ai aussi un soucis avec les MC4 ! Les mc4 que j'ai acheté (et j'ai testé un d'un panneau solaire) ,ne se connectent pas sur l'onduleur !
Est ce que ceux de sma sont spéciaux ? si oui ou en trouver ?
Cliquez pour agrandir...
Les suncliks de l onduleur sont dans la boite de celui-ci.

  • #17
Bonjour,
J’ai retenté ce matin.
Branchement via un câble à une prise dont je suis certaine que cette dernière a une terre ! Et tjs le même problème ! je suis perdu !




  • #18
Je tiens à préciser que j ai un sma Sunny boy 1700. Je viens de tester le 2500 à la place du 1700 et cela fait la même chose ! Est ce que j aurais un soucis avec le 2500 ?
