3 onduleurs mono pour triphasé 230 volts

Hemp

• 2 Mars 2023

• #21

Bonjour, et si je n'ai que 2 onduleurs, je peux avoir du mono 230V ? Quel raccordement est correct?



Dernière édition: 3 Mars 2023

C

charlie corda

• 2 Mars 2023

• #22

Bonjour, etes vous bien alimenté par du 230v triphasé ?



C

charlie corda

• 2 Mars 2023

• #23

Si oui le neutre du 2ieme onduleur doit se connecter sur L3



Hemp

• 3 Mars 2023

• #24

Bonjour Charlie,
oui oui je suis certain, mon réseau domestique est bien en 3 x 230V sans neutre.
Mais je ne sais pas si mes 2 onduleurs sont compatibles car sur le connecteur OUT de l'onduleur il est noté: L N et le signe de terre.
J'ai vu ton schéma pour alimenter les 3 phases de ton réseau mais moi je ne saurai alimenter que 2 phases avec 2 onduleurs je pense??? merci de m'éclairer.
(Onduleur Gridfit exendis 2200)



Marc72

• 3 Mars 2023

• #25

L/N ou L1/L2 c'est pareil pour l'onduleur, la différence fera toujours (±) 230V
Par contre il faudra désactiver la surveillance à la terre. (option à trouver)



Hemp

• 3 Mars 2023

• #26

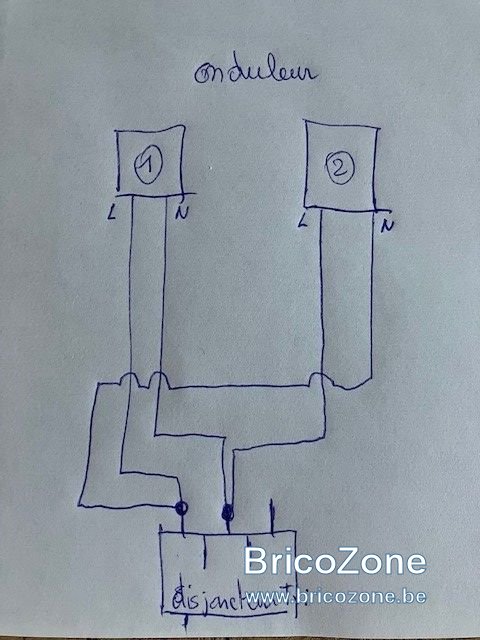

Bonjour Mard72, merci pour l'info, le schéma que j'ai fait est-il correct?



Marc72

• 3 Mars 2023

• #27

Hemp a dit:

Bonjour Mard72, merci pour l'info, le schéma que j'ai fait est-il correct?

Cliquez pour agrandir...

Oui et non

Oui parceque vous êtes probablement chez Resa et que vous n'avez que faire de la règle des 5kVA

Non parceque il est bien plus logique d'équilibrer

Vous avez du 3x230V donc 230V entre L1 et L2, pareil entre L2 et L3 et forcément entre L3 et L1.
Sur votre shéma vous placez tout sur une seule phase, il serait plus équilibré de choisir 2 phases différentes et surtout vous risquez moins de surtensions en repartissant cela sur 2 phases.

Donc pour faire simple
Onduleur 1 sur fil 1 et 2
Onduleur 2 sur fil 1 et 3 (ou 2 et 3 au choix)



Hemp

• 3 Mars 2023

• #28

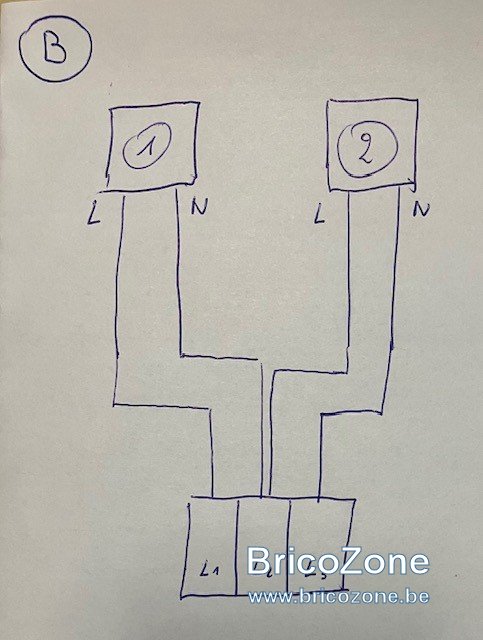

Merci c'est bien claire. Maintenant je vais essayer de trouver comment désactiver la surveillance à la terre sur un onduleur sans doc et sans affichage.



C

charlie corda

• 3 Mars 2023

• #29

bonjour à tous,

Quel est la marque de tes onduleurs?



Pierre Hemp

• 5 Mars 2023

• #30

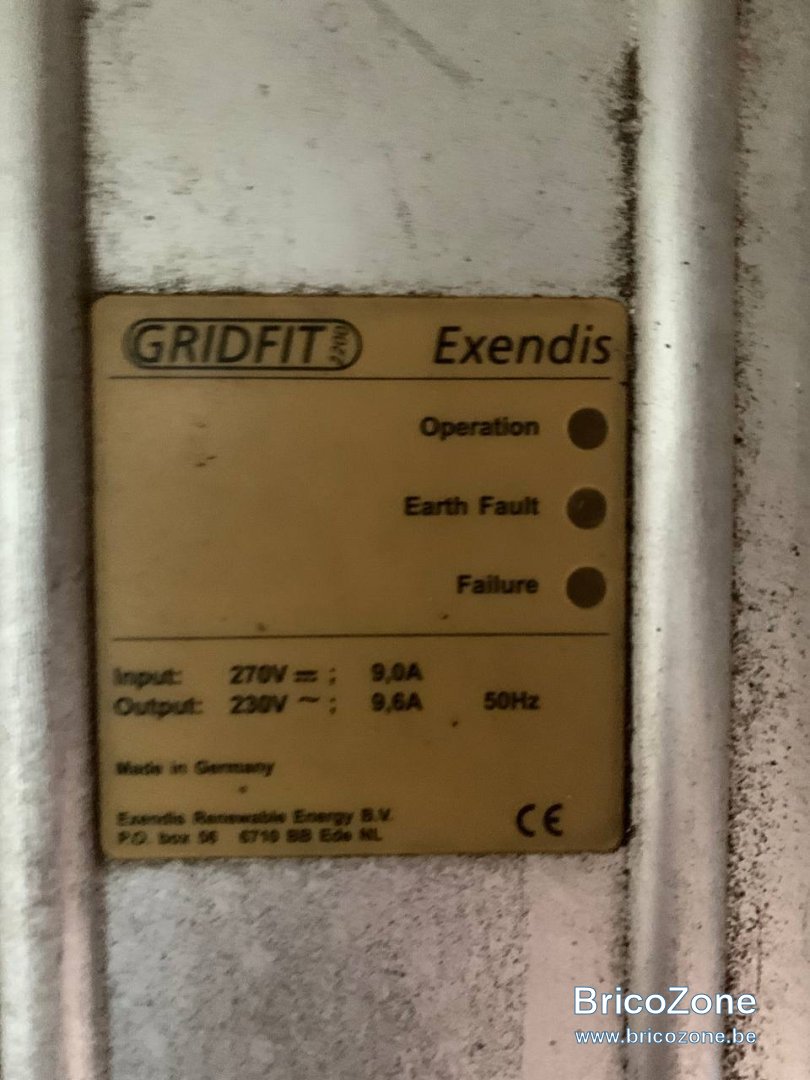

Ce sont des Grigfit exendis 2200 (badger TotalEnergies)

Voir la pièce jointe 134353 Voir la pièce jointe 134354



Vince 61

• 14 Juillet 2023

• #31

Bonjour,
dans le cadre d'un futur projet D'AC coupling, est-ce que les disjoncteurs des onduleurs mono sont nécessaires, sachant qu'il y en a un en sortie de différentiel et un en sortie d'onduleur principal?
Si oui, quelle est la solution préférable ou impérative pour une installation homologuée?

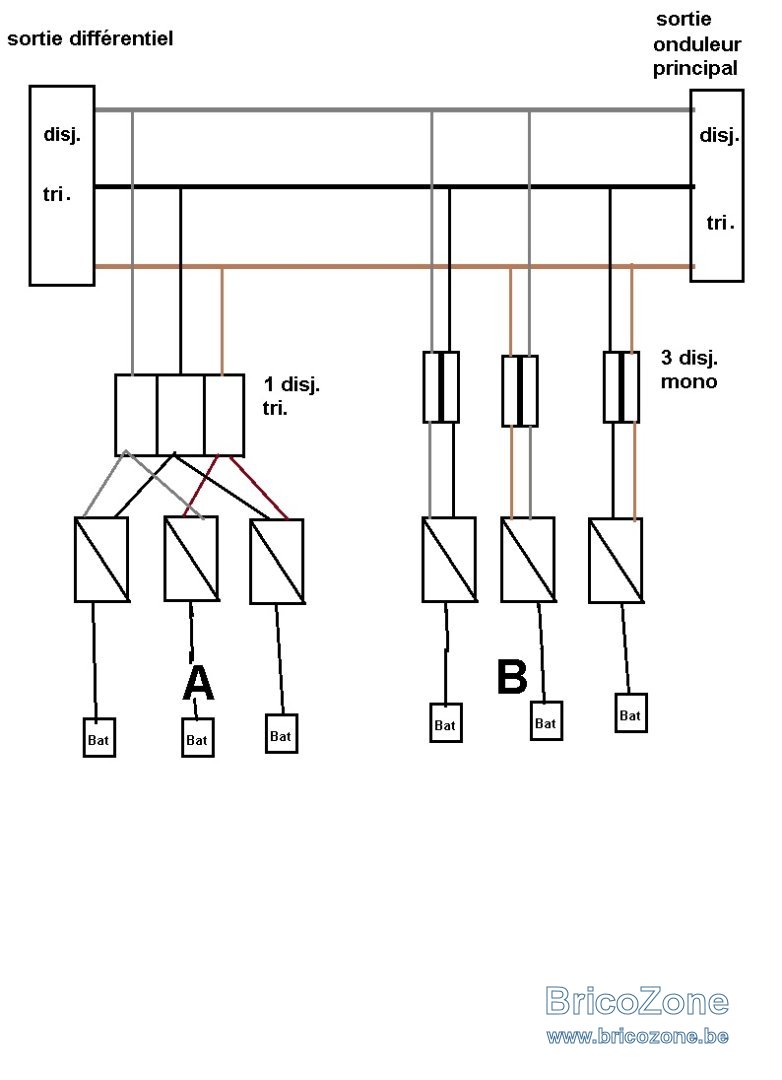

Situation A ou situation B.



BG1000

• 14 Juillet 2023

• #32

Les disjoncteur mono pour une coupure bipolaire, sont interdits en Belgique, acheter son matériel aux normes belge.
Il est également interdit de commander des charges monophasé avec un disjoncteur tri en mélangeant les paires de phases.



Vince 61

• 14 Juillet 2023

• #33

Ok ,merci pour ces remarques, je me suis probablement trompé, en fait les disjoncteurs de la solution B seraient des bipolaires sans aucun doute.
Alors ce seraient quoi les possibilités de l'AC coupling, un seul onduleur et ne restituer que sur une seule phase?
ou B acceptable avec les disjoncteurs bipolaires.
