3 onduleurs mono pour triphasé 230 volts

C

charlie corda

• 14 Février 2023

• #1

Bonjour,
Je viens de terminer mon installation de 16 panneaux de 415wc bifac. car ils sont montés sur le carport que j'ai fabriqué également.
j'ai 2 string de 5 panneaux et un de 6 panneaux, chaque string est à son onduleur solar safe 2200
le courant AC me fourni une phase et un neutre donc j'ai connecté chaque cable sur son disjoncteur de 16 amp mono et sorti du disjoncteur juste la phase pour connecter les 3 phases sur le divisionnaire qui est alimenté en 3*230volts
je dois démarrer cette installation demain dès que j'aurai assez de courant CC mais la question que je me pose: est ce que les onduleurs vont démarrer avec juste la phase branchée sur le réseau ou faut-il ponter le neutre en in et out du disjoncteur 16amp

Bonne soirée ou bonne journée , merci de vos réponses



kadenaron

• 15 Février 2023

• #2

Bonjour Charlie,

Je dois t'avouer que je ne comprends pas ton montage.
Je crois comprendre que tu as un réseau triphasé sans neutre (3 x 220V).

Je ne comprends pas la question "faut-il ponter le neutre en in et out du disjoncteur 16 ampères".

Dans le cas ou ton réseau est un réseau triphasé sans neutre, tu as 3 phases que l'on peut nommer L1, L2 et L3.
Tu dois alors connecter un onduleur entre les phases L1 et L2, un autre onduleur entre les phases L2 et L3 et le dernier onduleur entre les phases L1 et L3. Cela te fera donc 6 connexions en tout.

D'autre part, regarde dans la documentation de ton onduleur s'il y a des instructions pour la connexion des onduleurs à la terre et s'il y a des paramètres de configuration particuliers en cas d'utilisation dans un réseau sans neutre.



C

charlie corda

• 15 Février 2023

• #3

Bonjour Kadenaron

Grand merci de ton aide
Je suis bien tri 230v sans neutre
Je vais t expliquer mon montage, une photo serait plus simple mais je suis pas a la maison, donc je vais t expliquer pour un onduleur et les 3 ont la même connection, je sors de l onduleur avec une phase et un neutre, je l ai branché sur un disjoncteur 16A ensuite en sortie de disjoncteur je vais me brancher au tableau de la maison et ma question est qu est ce que je fais du neutre en sortie de mon disjoncteur, je dois le brancher dans le tableau egalement?
Merci de ton aide
Belle journée



C

charlie corda

• 15 Février 2023

• #4

En relisant ta réponse, si je comprend bien du premier onduleur, je connecte la phase en L1 et le neutre en L2
Pour le second onduleur, la phase en L2 et le neutre en L3
Pour le troisieme onduleur, la phase de l onduleur en L3 et le neutre en L1



perenoel123

• 15 Février 2023

• #5

En 3x230v il n y a pas de neutre.Donc un onduleur en L1 L2 un en L2 L3 et un en L1 L3.



Marc72

• 15 Février 2023

• #6

Parfois vous avez le choix "L/N" et "L1/L2" dans vos réglages onduleur, ce second réglage désactive normalement la surveillance de la terre.
Le reste ne devrait pas vous poser de soucis



C

charlie corda

• 15 Février 2023

• #7

Bonjour a tous ,
Merci de vos réponses
Je ne sais pas si je sais modifier ce réglage dans l onduleur....je ne les pas encore mis en service comme le branchement dans le tableau n est pas encore fait
Donc je dois brancher la phase de l onduleur en L1 et le neutre en L2 si je comprends bien?
Merci pour votre aide



neuneu

• 15 Février 2023

• #8

Il est vraiment borné avec le Neutre.
Il n'y a pas de neutre dans votre cas



C

charlie corda

• 15 Février 2023

• #9

, je sais qu il y a pas de neutre en tri 230 v mais les onduleurs sont des monophasé donc je sors en AC avec un L et un N donc ma question qu est ce que je fais de ce neutre qui sort de l onduleur?
Ce serait plus facile si je savais envoyé une photo
Merci



neuneu

• 15 Février 2023

• #10

Réponse en #2 #5



C

charlie corda

• 15 Février 2023

• #11



C

charlie corda

• 15 Février 2023

• #12

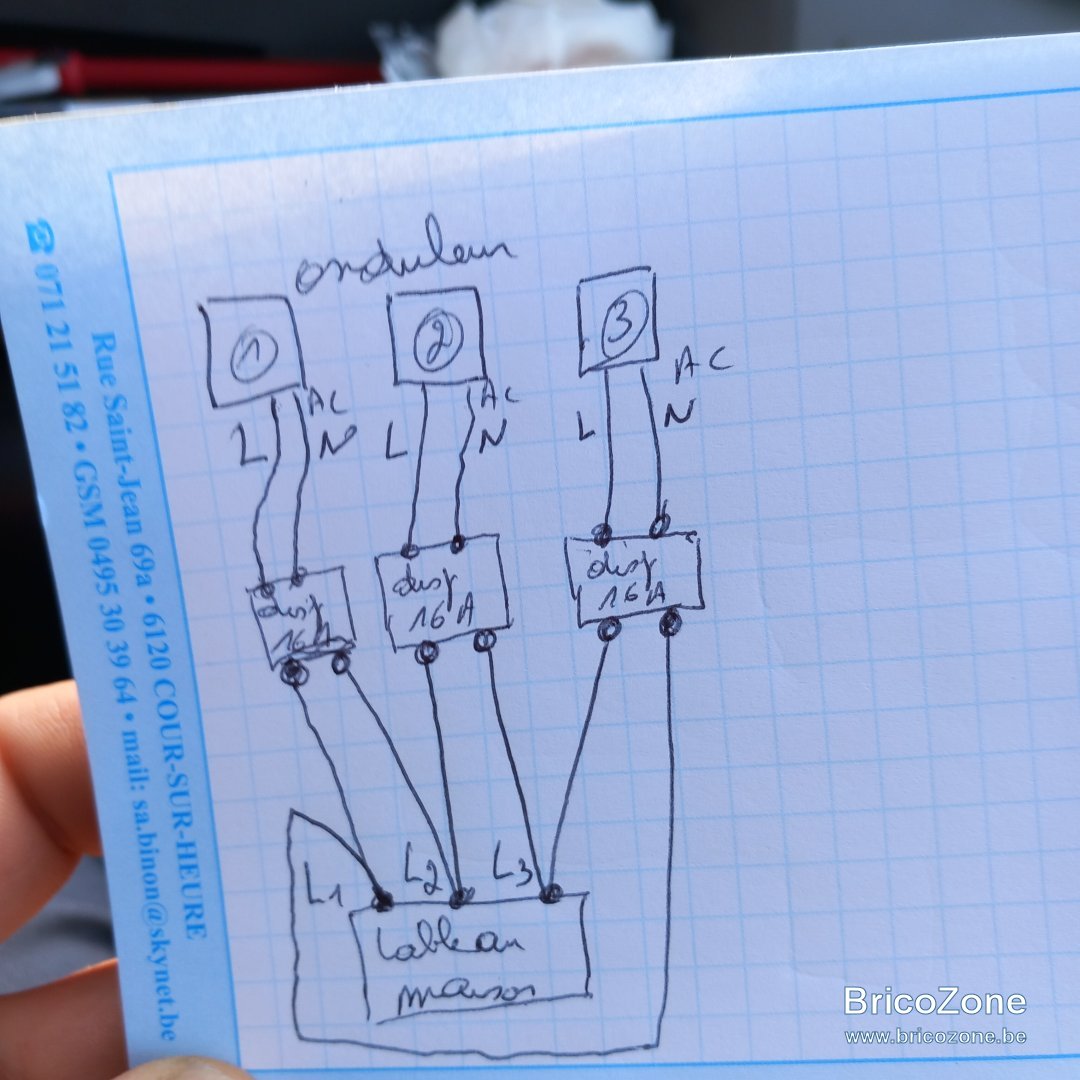

Je viens de faire ce dessin brouillon en conduisant de mon installation
Est ce correct?
Merci



Marc72

• 15 Février 2023

• #13

charlie corda a dit:

Je viens de faire ce dessin brouillon en conduisant de mon installation
Est ce correct?
Merci

Cliquez pour agrandir...

exactement ça.
Vérifiez si vous trouvez ce réglage L/N ou L1/L2
Si cela n'est pas le cas désactiver la surveillance de terre sera éventuellement nécessaire.



BG1000

• 15 Février 2023

• #14

La protection monopolaire est à priori interdite en domestique en Belgique.
voir pour PV RGIE 7.112



C

charlie corda

• 15 Février 2023

• #15

Super merci de votre aide
Je connecte au tableau dans l apres midi
Encore merci
Belle journée ensoleillée a tous



Marc72

• 15 Février 2023

• #16

Juste une dernière chose, vous parlez d'onduleurs de 2200, si ce sont bien des 2.2kVA des disjoncteurs de 10A seraient plus appropriés.
(230V*10A=2300W)



C

charlie corda

• 15 Février 2023

• #17

Oui c est bien des 2200 VA mais dans sa fiche , il me disait qu il sortait 12 A donc j ai mis un 16A, je vais mettre des 10A, merci du conseil



kadenaron

• 15 Février 2023

• #18

charlie corda a dit:

Oui c est bien des 2200 VA mais dans sa fiche , il me disait qu il sortait 12 A donc j ai mis un 16A, je vais mettre des 10A, merci du conseil

Cliquez pour agrandir...

J'ai juste une petite question qui me trotte dans la tête.

Tu parles d'onduleur solar safe 2200.
Je ne trouve rien sur cette marque quand je fais une recherche sur internet.

Tu confirmes qu'il ne s'agit pas d'onduleur solaredge mais bien d'onduleur solar safe?



C

charlie corda

• 15 Février 2023

• #19

oui c 'est solar safe
voici le lien de son mode d'emploi
https://www.wattuneed.com/fr/attachment?id_attachment=2711



C

charlie corda

• 18 Février 2023

• #20

bonjour,

Je vous remercie de votre aide , tout fonctionne
Merci, bon week-end à vous
