ouverture porte de garage Winsol avec Somfy

G

gambit

• 26 Janvier 2022

• #1

Bonjour,

J'ai un Somfy Tahoma et je voudrai pouvoir ouvrir/fermer ma porte de garage (moteur BERNER GA403) via l'appliation iOS.

Je sais qu'il faut tirer un cable et le relier à une antenne somfy (RTS ou IO).

Si je dis pas de bétise, au niveau de du récepteur somfy, c'est uniquement ceci que je peux prendre ? https://boutique.somfy.fr/recepteur-portail-porte-de-garage-rts-exterieur.html

Est ce que ce type de récepteur n'est pas compatible ? https://www.somfy.fr/produits/1822649/recepteur-on-off-io-izymo



herbertja

• 26 Janvier 2022

• #2

Pourquoi vouloir en prendre un plutôt que l'autre ?



G

gambit

• 26 Janvier 2022

• #3

Il y en a un qui est 3x moins chere
Celui la est un style de ON-OFF qui est ce censé faire office d’interrupteur (pour ampoules) d'après ce que je comprend…



herbertja

• 28 Janvier 2022

• #4

Vous avez trouvé une solution .?



G

gambit

• 28 Janvier 2022

• #5

Non …



lebib

• 29 Janvier 2022

• #6

Bonjour , effectivement l'un est pour de l'éclairage ( a insallé dans un boitier d'encastrement ) et le plus chère pour transformé et piloté un moteur non rts ou un moteur qui n'est pas de la gamme somfy



G

gambit

• 29 Janvier 2022

• #7

Techniquement ce n’est pas juste une impulsion à donner ? Des lors, pourquoi celui qui est prévu pour l’interrupteur ne fonctionne pas ?



flashman

• 30 Janvier 2022

• #8

Parce que ce n'est pas une impulsion justement......... C'est un contact on-off...



lebib

• 30 Janvier 2022

• #9

Exactement flashman



G

gambit

• 31 Janvier 2022

• #10

OK, je vais probablement le commander. Est ce que quelqu'un sait m'aider niveau branchement ? (je suis nul).

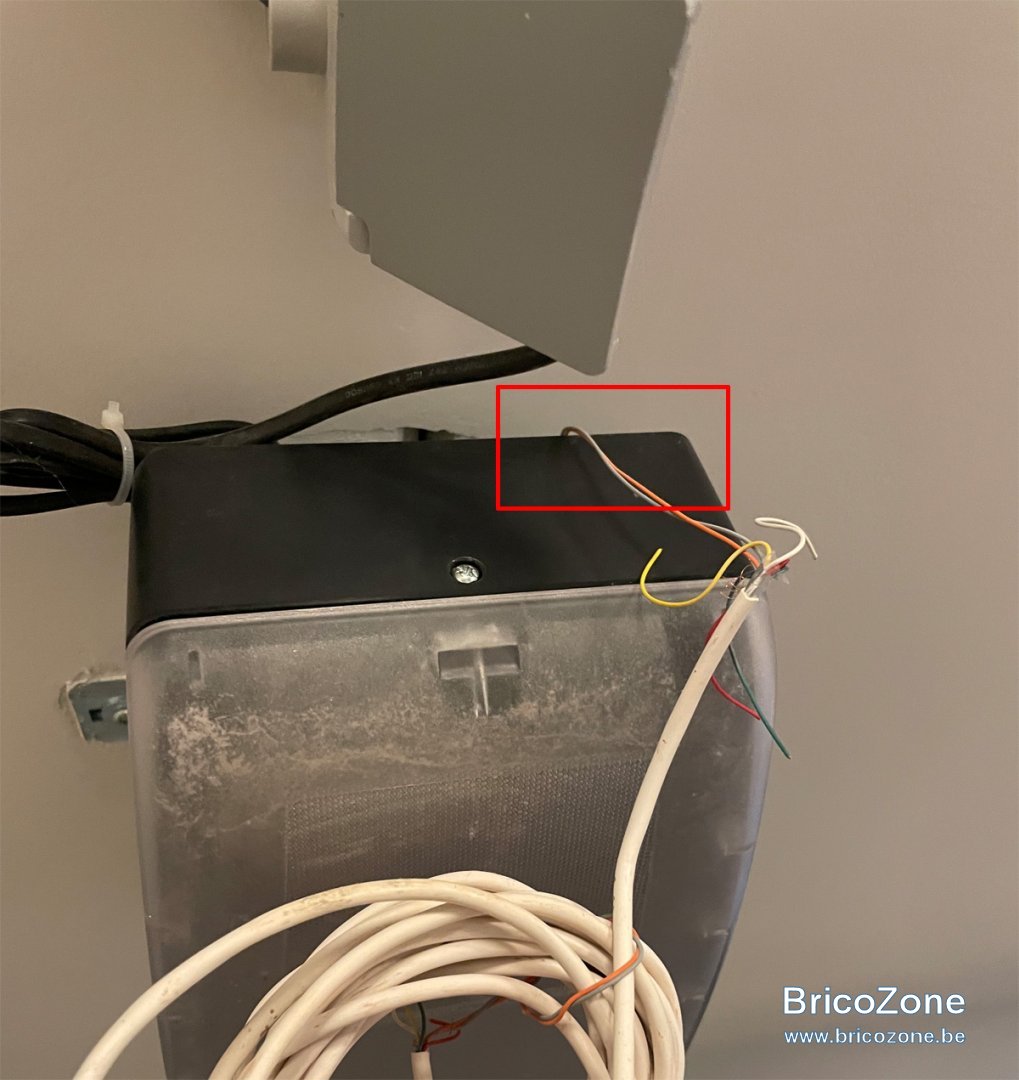

Petite info: lorsque j'ai acheté ma maison, il y avait déjà un système d'ouverture de la porte garage via une alarme que j'ai fait enlever. Par contre, les deux câble qui sortaient du moteur pour justement ouvrir la porte, je ne les ai pas retiré. (voir photo)

Je me demande dès lors comment je vais alimenter le récepteur Somfy ? Est ce que c'est un câble pour l'alimentation et un autre câble pour la commande de la porte ?

Bref, si quelqu'un peut me faire une explication du branchement "pour les nuls", je suis preneur

Je joins également la notice de mon moteur, je pense que c'est le point 6.5 qui traite ce sujet...



omega.067

• 1 Février 2022

• #11

hello
teste un truc, je vois que c'est le fil gris et le fil orange qui sont raccordés sur le "moteur"
ce sont les mêmes qui servent à "lier" le toron de câble à l'autre bout
fait se toucher brièvement le fil gris et le fil orange et il y a de fortes chances pour que ta porte se mette en mouvement
il suffira alors, de raccorder ces deux fils, sur le contact de sortie du récepteur somfy
par contre il faudra alimenter ce récepteur de la façon qui est demandée sur sa notice



G

gambit

• 1 Février 2022

• #12

@omega.067 , je peux tester mais ca ne risque rien ? (Le moteur ne risque pas de s’abimer ) ?



omega.067

• 1 Février 2022

• #13

ben non, c'est comme ça que ça fonctionnait avant, du temps de l'alarme



G

gambit

• 1 Février 2022

• #14

@omega.067 > bien vu ca fonctionne !

Par contre, je n'ai pas bien compris comment faire les branchements au niveau du récepteur Somfy...

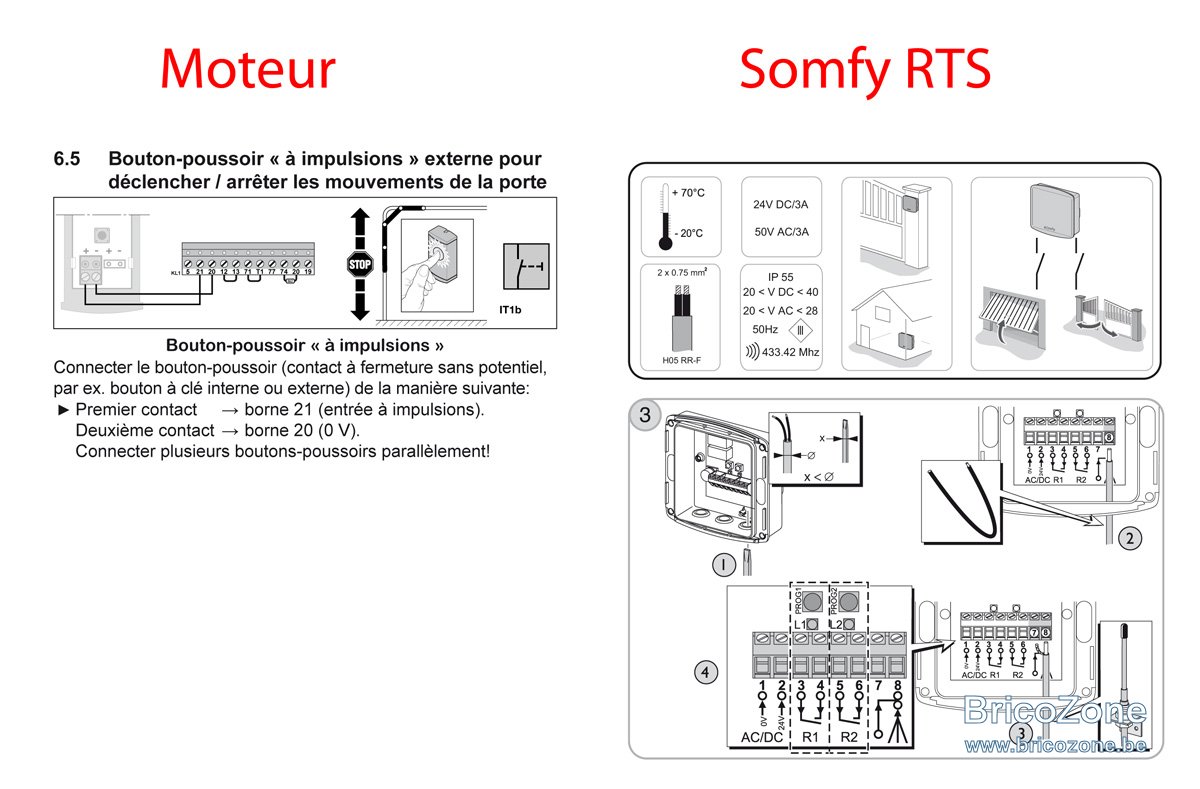

Voir pièce jointe..
-le cable qui sort du moteur en borne 21 doit aller au récepteur somfy borne 2 ou 3 ?
-le cable qui sort du moteur en borne 20 doit aller au récepteur somfy borne 1 ou 4 ?



omega.067

• 1 Février 2022

• #15

si le RTS est bien le récepteur (et pas le moteur)
tu raccorde par ex le gris sur 3 et l'orange sur 4 pour utiliser le canal 1
ou alors sur 5 et 6 pour le canal 2



G

gambit

• 1 Février 2022

• #16

@omega.067 ok et de cette manière le RTS (recepteur) est bien alimenté ? Ou je dois en plus l’alimenter ?

parce que en fait le recepteur doit tjrs etre sous tension puisque je vais le piloter via mon iPhone …



omega.067

• 1 Février 2022

• #17

oui, il doit être alimenté en 24V (3Ampères) continu ou 50V (3Ampères) alternatif, via les bornes 1 et 2



G

gambit

• 1 Février 2022

• #18

@omega.067 > vous voulez dire via une alimentation externe ? Je ne pense pas qu'il fournissent une alim avec le récepteur...



omega.067

• 1 Février 2022

• #19

gambit a dit:

@omega.067 > vous voulez dire via une alimentation externe ? Je ne pense pas qu'il fournissent une alim avec le récepteur...

Cliquez pour agrandir...

ben oui, mais ça se trouve facilement , faut juste respecter les valeurs demandées 3 Ampères et soit 24V continu (ce qui est le plus facile à trouver), soit 48<>50V alternatif (là c'est p't'êt plus dur à trouver)
un ex
https://www.amazon.fr/Alimentation-...9Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU=



G

gambit

• 1 Février 2022

• #20

Ok merci bcp !!
