KNX pour porte de garage sectionnelle Hormann

  • Forum Electricité - Domotique
  • Auteur du sujet Auteur du sujet eljub
  • Date de début Date de début
  • #41
je vais tenter comme tu proposes et refaire un test

par contre je ne vois pas en quoi inverser les fils va changer qqch

QUand je met output dans mon tableau il faut voir que 1 output du Datec à deux fils (forcément tu vas dire ;-) )

Donc
- 1 et 2 c'est l'output A
- 3 et 4 c'est l'output B
- 5 et 6 c'est l'output C

merci pour ta proposition en tout cas

Dernière édition par un modérateur:
  • #42
Voila ça ne change rien

J'arrive à ouvrir mais ensuite plus rien

C'est vrai j'avais oublié de signaler quand je met en mode shutter/blind j'arrive a ouvrir mais plus a rien faire ensuite que j'envois up ou down au groupe

  • #43
Je sais que c'est pas évident sans avoir accès et sans voir la situation surtout que j'ai peut-être fait une connerie dans le cablage ou la config

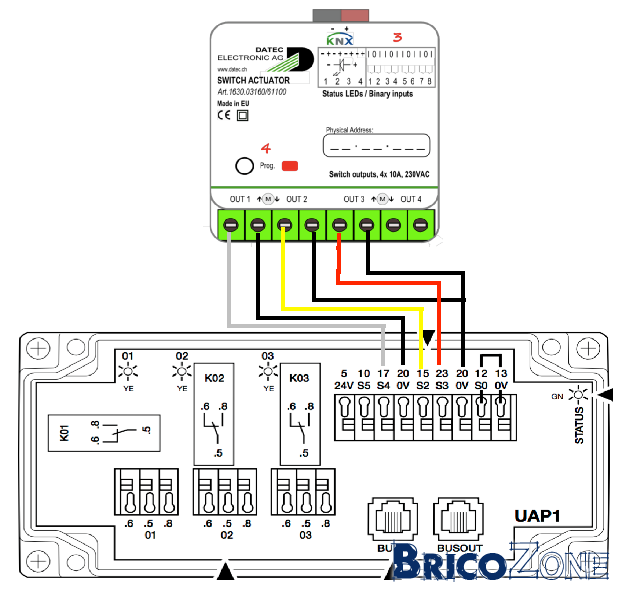

voici mon cablage avant que tu ne me dise d'inverser les cables 0v et montée/descente


  • #44
le cablage n'est pas bon sur l'image que tu envoie... le 0v c'est sur le 1 et le 3, le 2 et le 4 sur montee/ descente

si ca ne remonte pas, regle la durée(montee/descente) dans le DATEC sur le plus court possible.


raah j'aime bien les chalenge comme ça, je vais en commander un pour faire des tests ;-)

  • #45
eljub;1182089 a dit:
je vais tenter comme tu proposes et refaire un test

par contre je ne vois pas en quoi inverser les fils va changer qqch

QUand je met output dans mon tableau il faut voir que 1 output du Datec à deux fils (forcément tu vas dire ;-) )

Donc
- 1 et 2 c'est l'output A
- 3 et 4 c'est l'output B
- 5 et 6 c'est l'output C

merci pour ta proposition en tout cas
Cliquez pour agrandir...

c'est vrai quand tu l'utilise comme actionneur, mais pas dans le cas des stores. l'order est important !
et quand tu met en actionneur, 1,2,3,4 sont utilisé pour 1 moteur , 5,6,7,8 pour le moteur 2

inverser les fils est important...
et reduire la durée au minimum est aussi super important.

  • #46
Sinon, une autre piste, Si je me souviens bien sur les US/U, il y a la possibilités de regler le front descendant independamment du front montant
en anglais : rising edge et falling edge
tu dois configurer l'entree en Switching sensor ...

donc c'est un telegramme quand tu appuie, et un telegramme quand tu relache
l'idee :
a l'appui tu envoie un 1 (rising edge --> ON), au relachement tu envoie 0 (falling edge --> OFF)

ça aura exactement la meme behavior qu'un vrai bouton poussoir...

pas besoin de stairlight dans ce cas...
Cliquez pour agrandir...

Tu as essayé cela ??

  • #47
moustic999;1182118 a dit:
le cablage n'est pas bon sur l'image que tu envoie... le 0v c'est sur le 1 et le 3, le 2 et le 4 sur montee/ descente

si ca ne remonte pas, regle la durée(montee/descente) dans le DATEC sur le plus court possible.


raah j'aime bien les chalenge comme ça, je vais en commander un pour faire des tests ;-)
Cliquez pour agrandir...

Comme j'ai mis c'est mon câblage avant d'inverser comme tu as conseillé

J'ai inversé mais ça ne fonctionne pas en mode store :-/

  • #48
moustic999;1182121 a dit:
Tu as essayé cela ??
Cliquez pour agrandir...

Non pas encore car comme j'ai un interrupteur avec un US/U et l'autre avec un Quad, je ne vois pas ce que ça apporterait

Mais je peux quand même faire le test si tu veux, pas de soucis :)

  • #49
eljub;1182149 a dit:
Comme j'ai mis c'est mon câblage avant d'inverser comme tu as conseillé

J'ai inversé mais ça ne fonctionne pas en mode store :-/
Cliquez pour agrandir...


je suspecte un probleme de config... des que j'ai le temps je chare le DATEC dans et je reviens vers toi ...

  • #50
bon j'y suis enfin arrivé :-p

J'envois un 1 au groupe correspondant à ce que je souhaite (ouvrir ou fermer)

Pour le Zennio Z41, j'utilise une fonction logique de ma station météo, lorsque le z41 envoie un 0, la fonction logique le transforme en 1

J'ai utilisé une seconde fonction de la station météo, si la luminosité est trop basse, l'ouverture de la porte allume la lumière du garage

  • #51
Bonjour,

Je voulais avoir des précisions sur le materiel employé pour cette réalisation ainsi que la configuration.

Je souhaiterais egalement placer mes 2 portes de garage sur mon serveur Domovea via le knx.

Merci

  • #53
Hello,

J'ai utilisé :
Platine UAP de Hormann, connectée à un actionneur Datec (http://www.datec.ch/fr/actionneur-encastrable.html)
Ensuite, je commande les fonctions via un module ABB US/U ou un Zennio Quad

Ton lien, j'avais vu mais je n'ai pas osé tester, cela semblait plus simple effectivement

  • #54
eljub a dit:
Hello,

J'ai utilisé :
Platine UAP de Hormann, connectée à un actionneur Datec (http://www.datec.ch/fr/actionneur-encastrable.html)
Ensuite, je commande les fonctions via un module ABB US/U ou un Zennio Quad

Ton lien, j'avais vu mais je n'ai pas osé tester, cela semblait plus simple effectivement
Cliquez pour agrandir...


Pour mon lien, il suffit de raccorder le petit boîtier au moteur et au bus ou il faut également un actionneur ?
Merci

  • #55
intéressé par le sujet car j'ai un moteur Somfy et j'aimerai également le domotisé sans passer par leurs solutions.

@eljub Est-ce que ta solution est envisageable pour tous les moteurs ?

  • #56
Somfy vers KNX, il faut acheter une passerelle qui est d'ailleurs assez chère :-(

  • #58
eljub a dit:
Somfy vers KNX, il faut acheter une passerelle qui est d'ailleurs assez chère :mad:
Cliquez pour agrandir...

Fichtre !!!!!
Je pensais outrepasser la passerelle

@eljub Pour la passerelle, tu as une référence ? On parle d'une passerelle IO style TJA 560 ?

Dernière édition:
