PAC ne fournit plus l'ECS

encore un point que j' ai relevé qui peut donner des indications . si je mets la vanne en auto sur chauffage , j' ai un débit de 24L/m qui s' affiche et le compresseur qui tourne . si je mets en mode auto sur ECS j' ai un débit de 0 L/m et le compresseur ne tourne pas . si je mets en manuel sur chauffage et ECS j' ai un débit de 12 l/m et le symbole robinet qui clignote ainsi que le symbole de la résistance ( aide )
Le fait d' avoir 12Lm signifie t-il que dans la vanne trois voies , la moitié de l'eau va vers le chauffage donc 12L:m et l' autre moitié donc 12L/m également va vers l' ECS ????
Pierre 59

Et si vous mettez en demande de chauffage et que vous positionnez la V3V vers l'ECS ?

Salut ! Ahhh bonn ! Voilà qui change la donne d'apprendre que tu as une autre source d'énergie pour assurer la production d'ECS!

Tu parles du " Système Solaire Combiné " utilisant l'énergie solaire pour chauffer un fluide caloporteur traversant des panneaux qui renferment soit un serpentin soit des tubes concentriques de verres sous vides traversés par un tube d'eau, généralement du cuivre ou de l'inox, etc.

Cela signifie aussi l'existence d'une seconde régulation qui , si mal implémentée dans l'ensemble de ton installation de chauffage CC+ ECS, peut rentrer en conflit avec celle de ta PAC !

Il doit exister un système de sonde(s) / relais (temporisé?) et autres aquastats réglables travaillant en parallèle de manière à commuter automatiquement vers le Système qui assurera ponctuellement la production d'ECS si le système solaire de charge/ballon n'est pas satisfaisant - pas de soleil, système en panne, circul bloqué, fuite, gel etc etc. !!

Et dans tout cela il doit peut-être encore y avoir une assistance de dépannage par résistance électrique plongée dans le ballon .

Tout un programme de régulation automatisée entre ces différentes systèmes complémentaires et de secours gérée par sondes, aquastats, relais temporisés ou non, etc etc... dont le contrôle est sans doute digne d'être assuré par un bon horloger suisse !

On attend le verdict qui suivra les contrôles qu'aura effectués ton gendre ce week-end !
Mais, on n'est pas sorti de l'auberge comme toi tu n'es pas encore sorti de ta douche ou de ton bain pour lesquels tu attends toujours de l'eau chaude ! . On te suit mais on ne promet rien !! Ciao.

Tchotto bonjour ,
En effet et je l' avais signalé au tout début , j' ai un SSC qui produit mon ECS l' été avec le soleil comme énergie et qui fonctionne comme tu le décris

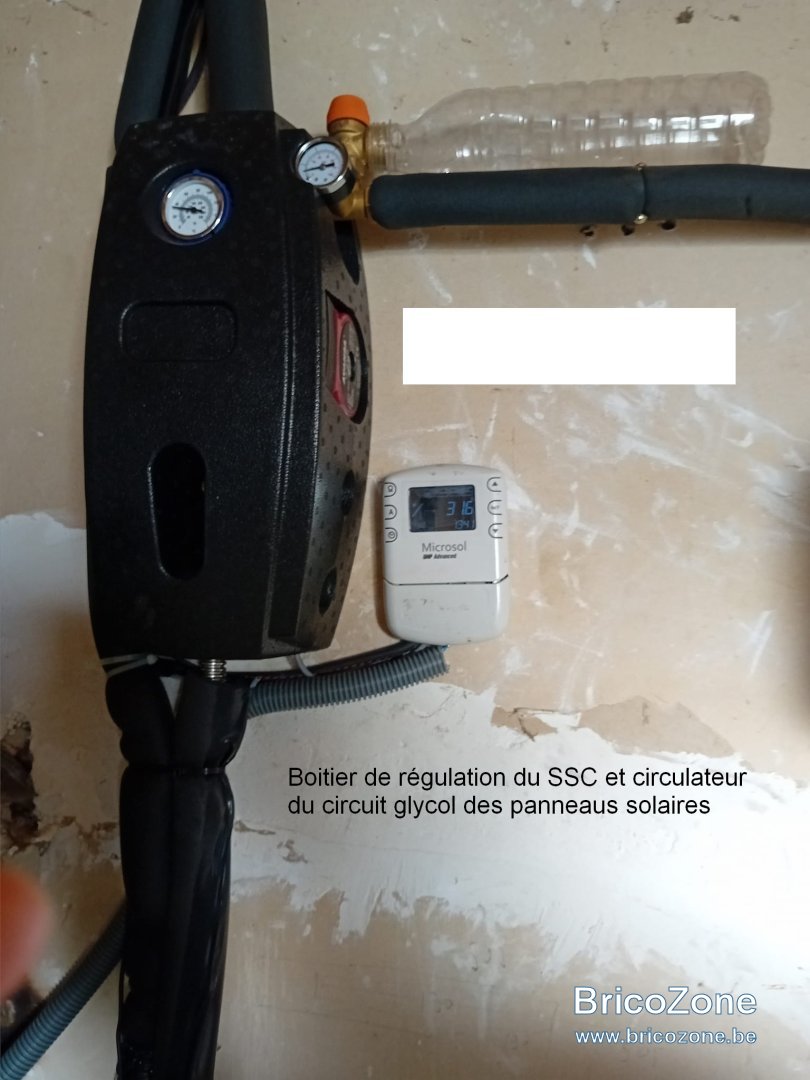

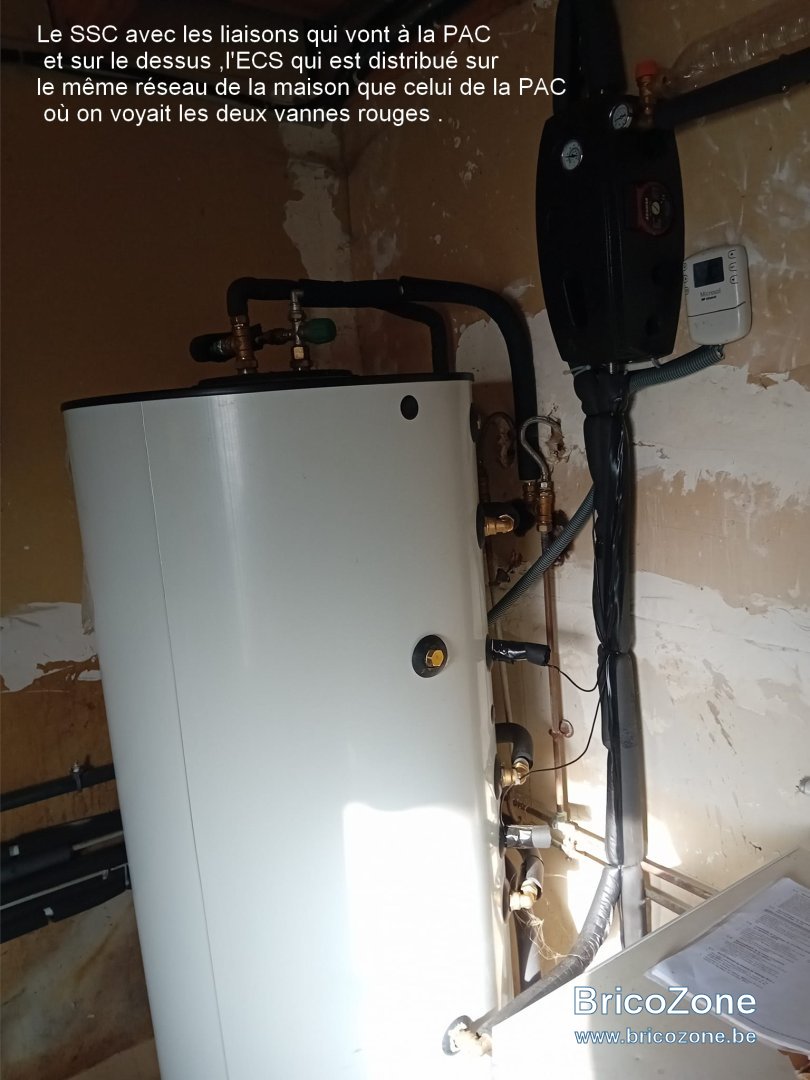

. Le circuit de chauffage de la PAC est bien branchée avec le SSC qui sert de ballon tampon pour la partie chauffage , mais pour ce qui est de l' ECS , le SSC a sa propre régulation et la PAC a aussi bien sur sa régulation , et leur circuit de production d'ECS est indépendant et branché en parallele sur le même circuit d'eau sanitaire de la maison . Je vais te mettre des photos de chaque installation des systèmes PAC et SSC situés dans la chaufferie .
il n'existe pas dans mon installation de "système de sonde(s) / relais (temporisé?) et autres aquastats réglables travaillant en parallèle de manière à commuter automatiquement vers le Système qui assurera ponctuellement la production d'ECS si le système solaire de charge/ballon n'est pas satisfaisant - pas de soleil, système en panne, circul bloqué, fuite, gel etc etc." comme tu le décris. Penses tu que le problème viendrait de là .
Ce sont deux sociétés différentes et a des périodes différentes qui ont installé les deux systèmes . PAC et SSC .
le technicien que j'avais fais intervenir m' avais dit aussi que le problème devait surement provenir du fait qu'il n'y avait pas de régulation entre les deux systèmes , mais l' installateur du SSC que j' avais donc fais venir à cet effet , m' avait lui , affirmé que ce n'était pas possible, les deux productions d' ECS étant séparés et travaillant en paralelle , et que je pouvais travailler avec l'un ou l' autre sans problème . Que l'hivers il me suffisais de couper l' alimentation électrique du SSC pour que ce soit la PAC qui produise l' ECS ? J' ai essayé mais cela ne change rien à mon problème . Je coupe l' alimentation électrique du SSC mais la PAC ne me fournit toujours pas d'ECS la vanne se positionne bien en demande mais la commande au compresseur de se mettre en route ne se fait pas .Aprés l'inspection faite sur la vanne trois voies , démontage , visite et essai de cette vanne et démontage des tubulures pour visite . il apparaitrait que la panne ne soit pas imputable à la mécanique puisque tout marche correctement en mode chauffage ,et qui se mets bien en position d' ECS lors de la demande d'ECS , mais à l' électronique qui commande la mise en route du compresseur lors de la commande d'ECS . Je discutais de mon problème ce matin avec un ami qui n'est pas non plus chauffagiste mais professeur de physique , et celui ci me disait que si j'avais du chauffage mias pas d'ECS , cela ne pouvait pas être un problème mécanique mais un problème d' électronique ou de commandes .
Je suis un peu long dans mes commentaires , mais j' essaie de donner le maximum de détails pour essauer de résoudre mon problème , et encore une fois , je te remerçie de prendre du temps à essayer de m' aider .
Pierre 59

Led 3 bonjour,
si je demande du chauffage et que je positionne en manuel sur l' ECS ,le compresseur ne se mets pas en route pour chauffer l'ECS !! il ne se passe rien !!

Salut ! Le bon sens voudrait que la charge /ballon se fasse lorsque la T°C de consigne lui impartie descend sous un seuil défini au départ afin que la PAC ne s'enclenche que pour une durée minimale de fonctionnement sans doute renseignée dans la documentation dans le but d'éviter des enclenchements/ arrêts intempestifs du compresseur !

Pour ce faire, on a affaire à une ou des sondes : on a déjà aussi convenu de la ( ou les) contrôler: un multimètre et une source modulante de chaleur + thermomètre de référence (+/-) suffisent pour ce faire en quelques minutes avec prise de notes pour mémoire: on identifie chaque sonde reprise dans un calepin en regard de laquelle on notera la résistance Ohmique pour plusieurs niveaux de T°C relevés et notés.

Comme souvent elles ne sont pas renseignées de manière très détaillée dans la doc, tu auras ainsi établi toi-même leur fiche signalétique individuelle : CNT ou CPT + échelle des valeurs Ohmiques : contrôles ultérieurs facilités et recherche de la pièce de remplacement aussi ! CQFD.

J'ai - sur une de tes nouvelles photos - découvert une vis de purge: l'as-tu manipulée ? Ne fut-ce que par acquit!
Y en a-t-il d'autres ?

N'y a-t-il pas sur un des circuits hydrauliques l'un ou l'autre clapet ><retour// anti-thermosiphon qui serait bloqué? Ou un débitstat // pressostat d'eau ! Une sécurité surchauffe réarmable déclenchée (klixon, aquastat limite haute, etc etc... ?
Si tu es certain, qu'en demande de calories par le ballon au départ de la PAC, ton circulateur fonctionne, n'hésite pas à frapper sur ces éléments, raccords et endroits où ils sont ou peuvent être ! On ne sait jamais.
Vannes ouvertes bien évidemment là où il faut !
Faudra-t-il aller jusqu'à imaginer un quelconque bouchon sur un circuit ?
Ah ouiiii, sortir les sondes pendant une minute ou deux pour voir si la PAC s'enclenche ne coûte rien non plus !

De quoi t'occuper même en fin de week-end !!!!!!

Sinon, électronique à vérifier: cela n'est plus de notre ressort! Place au spécialiste "sur site !! Ciao.

Tu pourrais mettre une photo générale de l’installation? Le module pac intérieur et le boiler ensemble ?

bon là j' ai fais la demande d' intervention d'un technicien agréé par Saunier Duval qui doit m' appeler pour un rendez vous , je vous tiendrais au courant du résultat de son intervention .

Peu tu quand même mettre une photo générale ?

que veux tu dire par photo générale , une photo de l' ensemble PAC et SSC ??

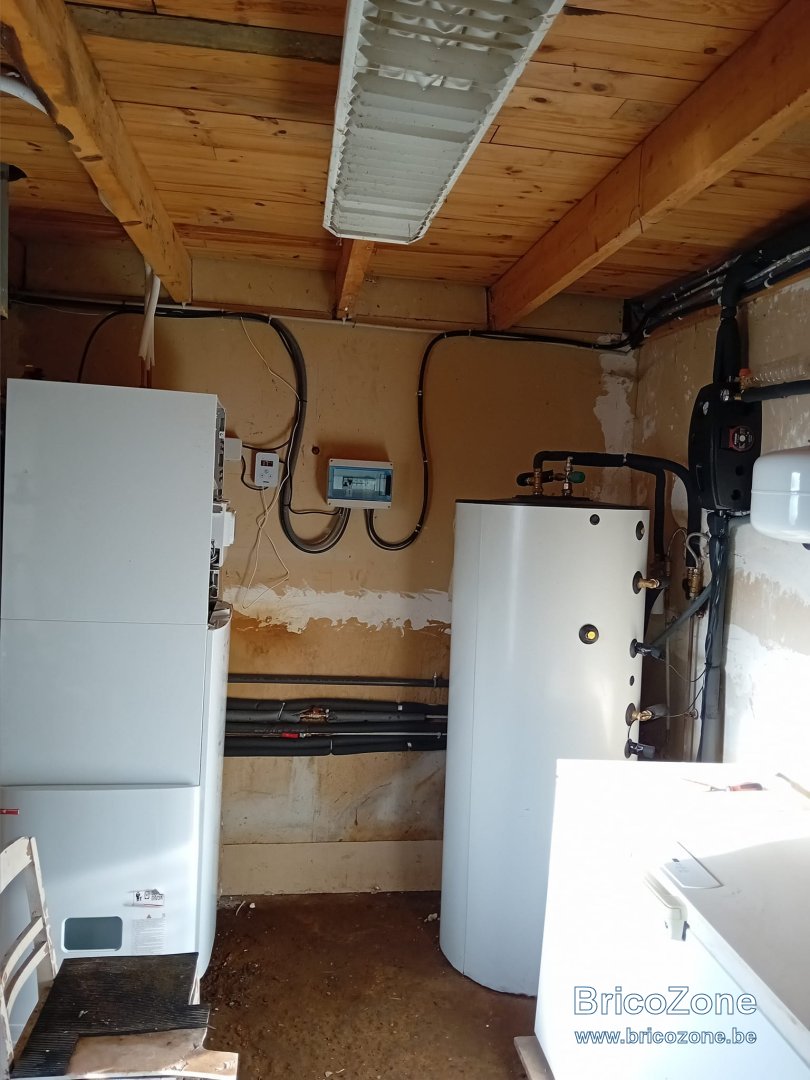

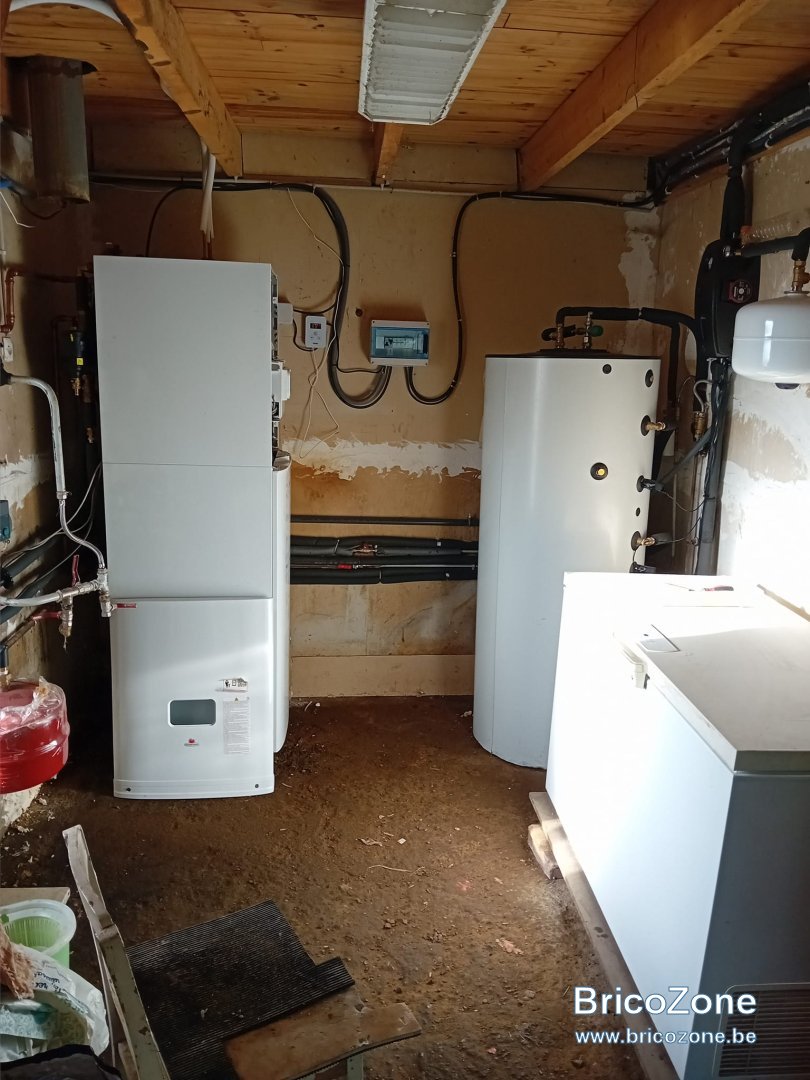

voila les photos de l' ensemble dans la chaufferie

les voila

j' ai eu un rendez vous avec le technicien mercredi prochain je viendrais donc aprés sa venue donner des explications et les résultats de sa visite , en espérant qu'il trouvera une solution .
Pierre 59

Dans le boiler de la pac en bas à gauche il y a une vanne normalement, elle serait pas fermée par hasard ? Il y a aussi un clapet dedans

tu veux parler de la vanne N°4 , si c'est celle la , elle est ouverte

C’est bien de celle dont je parlais
Bon là je pense que on a tout épuisé, sans être devant ……

oui malheureusement , vous ne pouvez pas être devant , chof et Tchotto , je vous remerçie pour le temps passé à essayer de résoudre mon problème , j' espère que le technicien qui viendra y arrivera .je vous donnerais des nouvelles si c'est résolu cela pourrait vous donner des indications pour aider d' autres cas semblables s'il y en avaient .
pierre59

Bon , et bien de retour aprés le passage du technicien . Il n' a rien trouvé ,il pensait que c'était la sonde du ballon d'ECS qui déconnait et n' envoyait pas la commande de démarrage au compresseur , mais aprés avoir consulter le conseiller technique thermo dynamique de Saunier Duval au téléphone ,qui lui donnait les indications pour paramêter le boitier de gestion, aprés avoir donner les indications lues sur le boitier de gestion , ce conseillier a déteminé que la sonde fonctionnait parfaitement bien , donc toujours au même point , pas d' ECS !!!
pierre59

Tu as trouvé 2 bons dit donc
Et sinon des pistes??

le technicien trouvait que déjà , avoir du chauffage alors qu'il n' y a pas de production d' ECS d'ECS était anormal , la priorité étant donnée à l' ECS , la PAC ne devrait pas démarrer le chauffage tant que l' ECS n'est pas à rempérature.

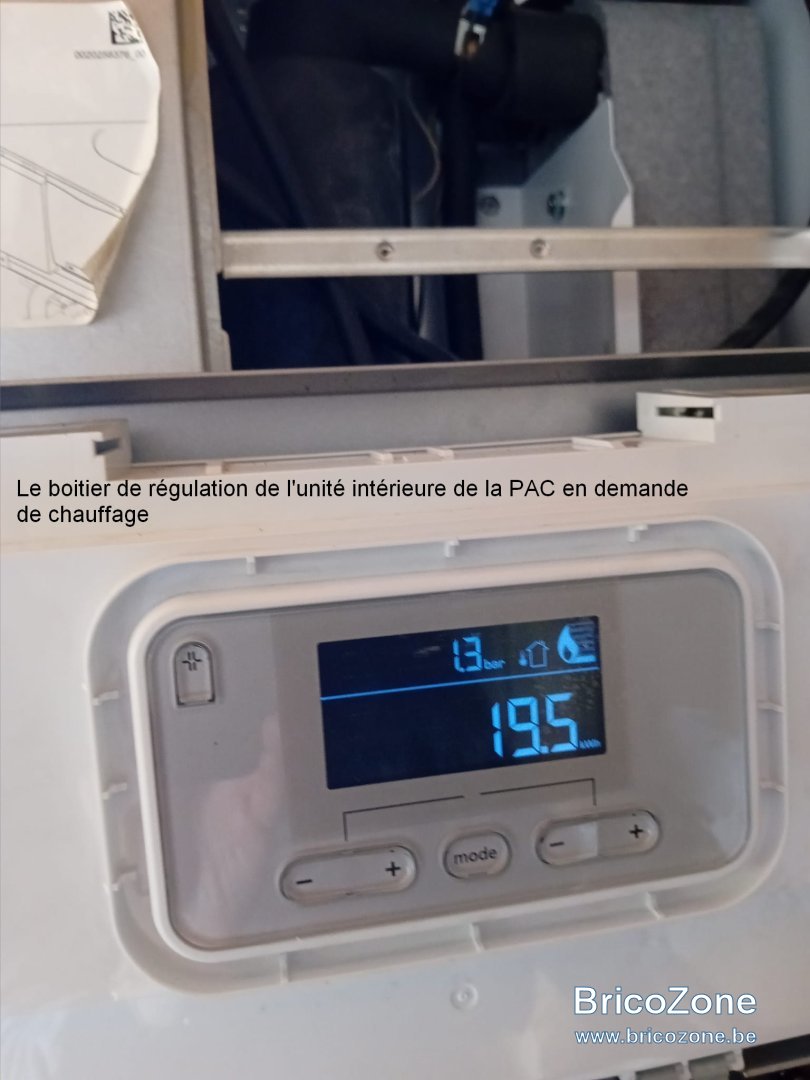

Sur le boitier de l' unité intérieure , le symbole d' activation d' ECS clignote 15 secondes et s' arrête , ce qui lui faisait pensait que pour la sonde la température était atteinte et qu'il n' y avait pas lieu de faire démarrer le compresseur et que donc c'était la sonde qui déconnait . mais selon les données transmises par le boitier de gestion , la sonde est bien opérationelle .
La pompe domestique peut elle etre la cause de ce problème et ne transmets pas la consigne de démarrage au compresseur , alors qu'elle fonctionne pour le chauffage ???
