Panne TV Samsung

D

davezuul

  • #1
Bonjour,
ma télé led samsung modèle ue32eh4000 s'est arrété brutalement. la led de veille reste allumée mais impossible d'interagir. J'ai essayé les conseils samsung, réinitialiser le circuit électrique sans succès. J'ai donc navigué sur les forums mais je n'ai pas assez de connaissances pour m'en sortir.
J'ai pris les tensions du CNM803 et il semble qu'elles soient doublées, j'ai 10V quand je dois en avoir 5 (sur le PIN 12 notamment) et 27 quand je dois en avoir 13,4... et voilà, mes compétences s'arrêtent là.
étant donné que j'ai le double de la tension attendue, je dirais qu'une résistance ne fait pas le boulot mais je ne vois pas comment une resistance peut se mette en court-circuit...

je vous remercie pour votre aide,

  • #2
Bonsoir,
Pour commencer, il faut déconnecter la carte mère de la carte d'alim pour faire démarrer entièrement l'alimentation.
Avec les deux cartes déconnectées, est-ce que le rétro-éclairage LED s'allume ? Est-ce que les tensions de sorties sont OK ? (à tester avec un voltmètre sur un calibre DC avec le châssis métallique comme point de référence).
En général, il y a des LED HS dans la dalle (problème courant avec les backlight en "Full LED"...)

Dernière édition:
  • #3
Bonsoir Roomulus et merci pour ta réponse,

alors le rétroéclairage s'allume effectivement, en revanche les tensions sont toujours doubles (10 et 27)

  • #4
Comment les mesures ont-elles été réalisées et avec quel appareil ?
Des tensions doublées, j'ai du mal à y croire.
Il y a 3 tensions à mesurer : A5V, B5V et 13V (et éventuellement Vamp).
Peux-tu vérifier que les 6 grosses diodes Schottky ne sont pas en court-circuit ?

  • #5
j'ai un multimètre basique, mais une mauvaise manip n'est pas du tout exclue, je ne suis pas habitué (plutôt informaticien qu'électronicien) et j'ai peut-être été présomptueux à vouloir réparer cette tv...
j'ai mis une sortie sur le châssis de la télé et l'autre sur les pin du composant cnm803...

je n'ai que 4 grosses diodes sur mon modèle mais je regarde ça

  • #6
alors, j'ai fait les tests sur les 4 diodes, il n'y en a qu'une ou ça bouge. J'ai mis mon multimètre sur le position test "->+". pour 3 des 4 diodes cela ne donne rien, "1" est toujours affiché. pour la 4 eme, ça monte à 1600 et quelques...

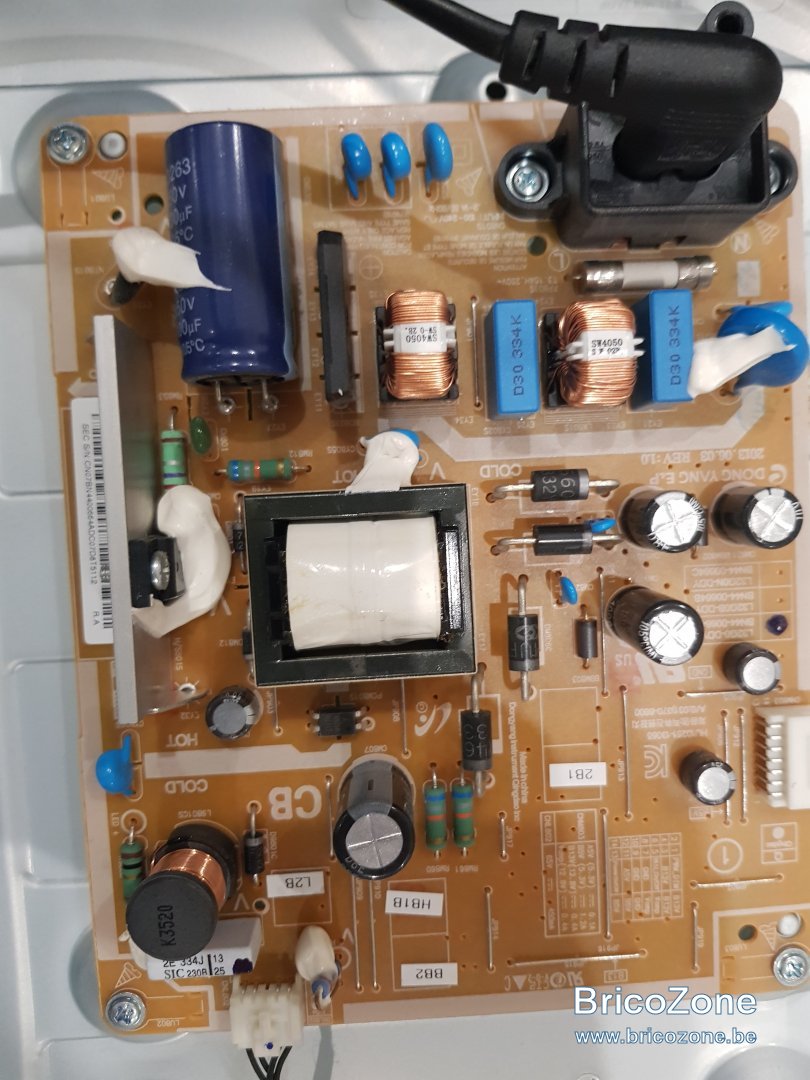

je joins des photos de la carte


  • #7
Bon, en fait, j'avais mal testé les diodes (je ne sais pas pourquoi je les ai testées en tension), a priori elles fonctionnent toutes (mon multimètre me donne des valeurs qui semblent indiquer un fonctionnement normal, différent de "1") 515 pour les 2 du bas et 320 pour la 3eme et 220 pour la première.

  • #8
Parfait.
Il serait bien de refaire les mesures de tensions (A5V, B5V et 13V).
Peux-tu poster une photo de ton multimètre et de son réglage ?

Si tout est OK, la carte mère est à remplacer (Voir la référence "BN94-******" sur l'étiquette blanche).

  • #9
peux tu m'aiguiller pour les mesures de tensions, je ne vois pas ce que veut dire le A et le B dans ta première phrase?
je pends les tensions sur les PINs du connecteur CNM803, il y a un autre endroit? plus facile ? je poste une photo de mon multimètre dans la foulée

  • #10

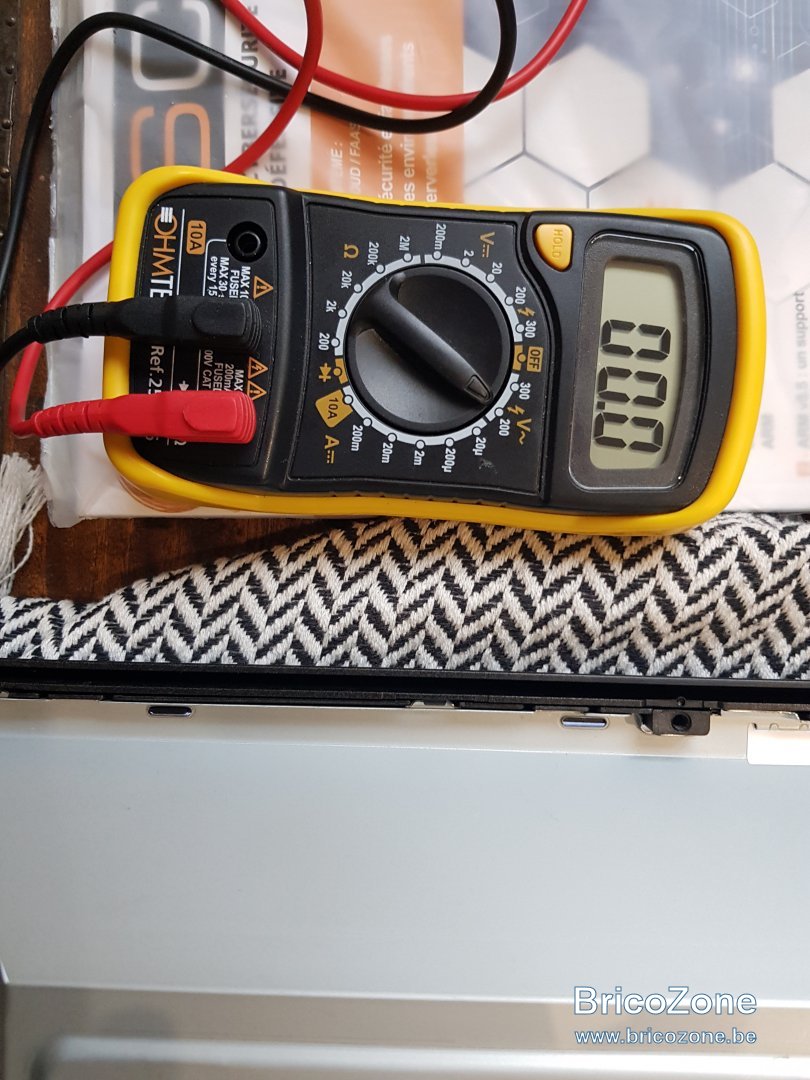

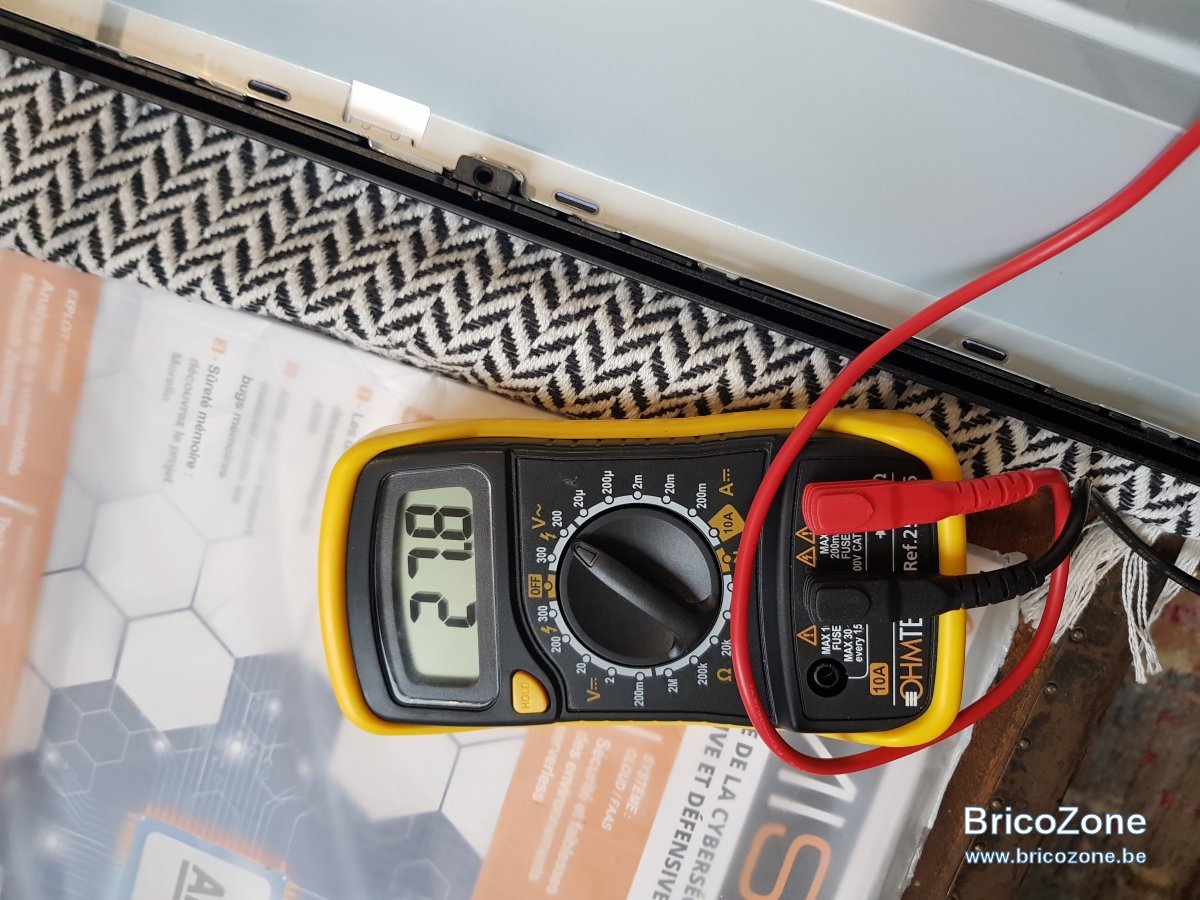

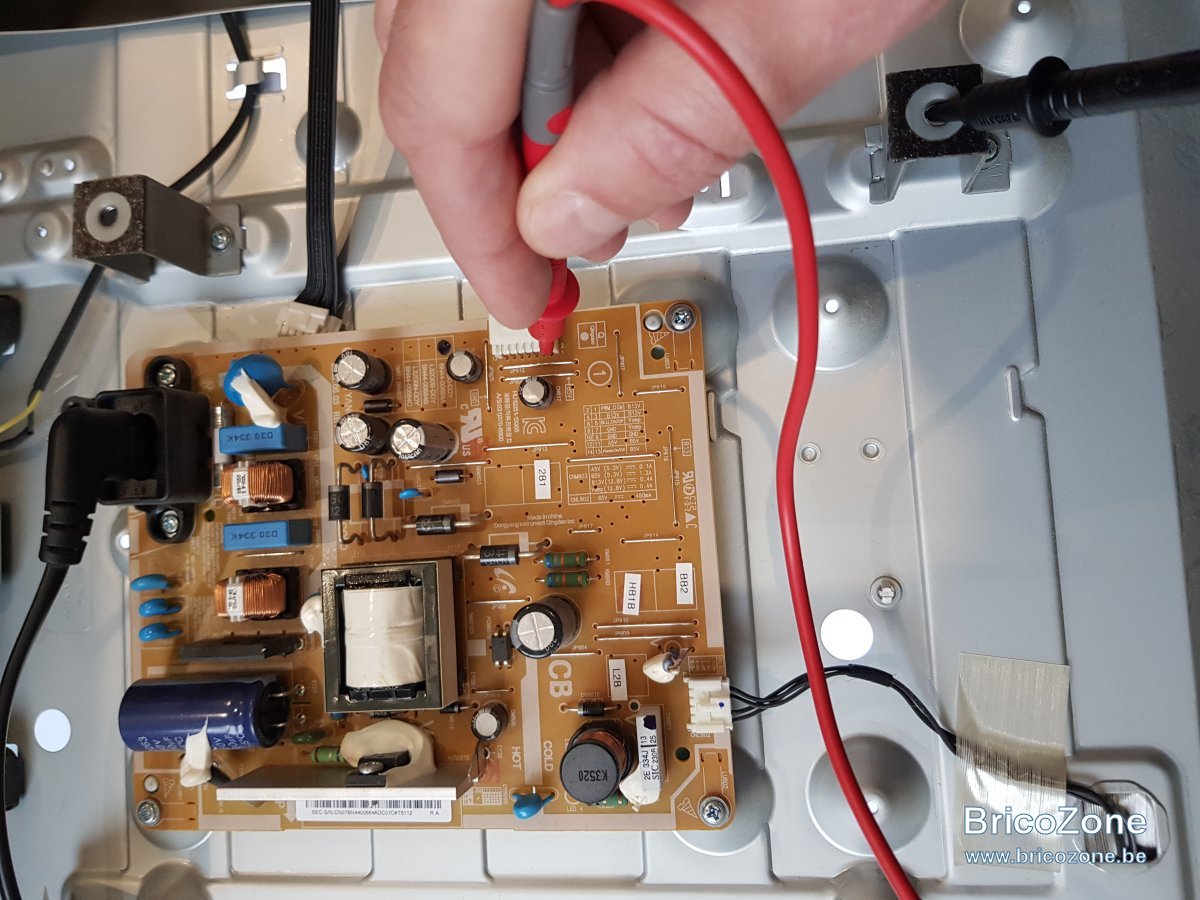

voilà les photos






  • #11
hello, calibre en DC ;) sur 20V pour les mesures des tensions de sortie

Dernière édition:
  • #12
effectivement :blush:, bon ben j'ai bien les bonnes tensions pour B5V et 13V (PINs 13, 11, 1 et 3) et A5V (PIN 12), donc conclusion carte mère?

  • #13
tu aurais un site à me conseiller pour rechercher et commander ce type de carte? merci encore beaucoup!!!

  • #14
merci Roomulus et Hql161, j'en profite pour vous souhaiter mes meilleurs voeux pour cette nouvelle année.

Je recherche les cartes mères correspondant à mon modèle et j'aurais une dernière question, il y a 2 références sur la carte : BN41 01897A et BN94 06711A. Si je base ma recherche sur ces 2 codes, j'ai du mal à trouver la carte (j'en trouve une d'occas sur rakuten et suffisamment chère pour que je me demande si le remplacement vaut le cout).
Je me demandais si il y avait un des deux codes qui prévalait et qui assurait la compatibilité avec ma télé ou s'il fallait absolument avoir la correspondance des 2 codes?

merci encore

Davezuul

  • #15
La TV est une UE32EH4000 ou UE32EH4003 ?

Voici les cartes compatibles EH4000 :

BN94-05546E
BN94-06136C
BN94-06136N
BN94-07111Q

Il faut bien vérifier que le connecteur de la nappe LVDS est identique (connecteur sur lequel est connectée la dalle).
Il y a parfois des dalles différentes dans un même modèle de TV.

Dernière édition:
  • #16
c'est une UE32EH4003 pour la nappe, je compte 30 connecteurs.
merci pour ces infos je regarde

  • #17
Références compatibles EH4003 (d'après le site Samsung) :

BN94-06711A
BN94-07305A
BN94-05848R
BN94-06008S
BN94-07111U
BN94-07841B
BN94-07925R
BN94-08039G
BN94-08130D
BN94-08523A

Dernière édition:
