Périodes de production en dents de scie sans décrochage, ombrage ni surtension

  • #41
Non pour moi les variations de tension sont la conséquence des variations de puissance de l'onduleur.

Difficile de corréler les variations de puissance de sortie des optimiseurs avec la tension, la granularité n'est pas suffisante.

  • #42

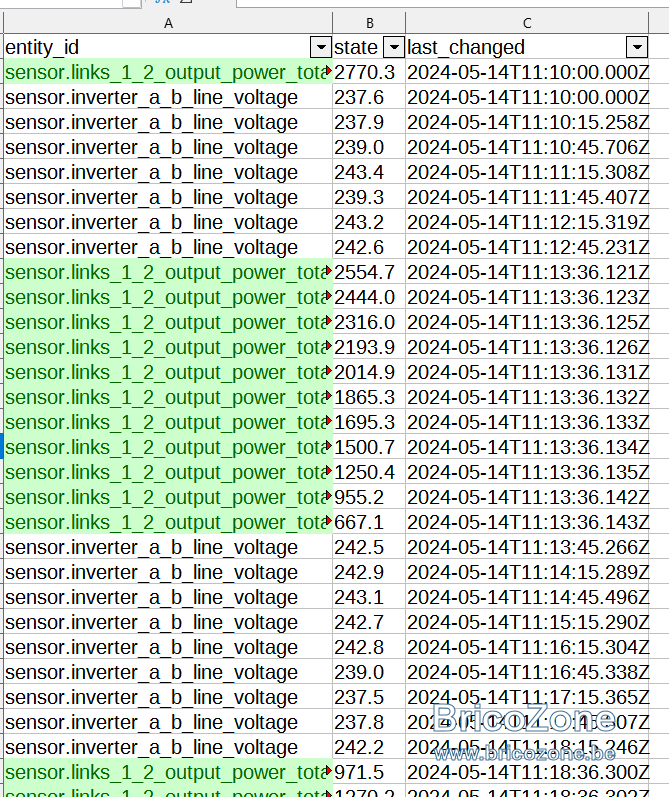

Hélas, la tension est reprise toutes les 30 secondes mais pas la puissance de sortie des onduleurs


Dernière édition:
  • #43
On voit que ça varie quand même fort aussi...

Les graphes c'est bien pour un jour de ciel bleu hein?

  • #44
La période de tous les graphique est la même : le 14/05/24 entre 13h00 et 13h30. Pas de nuage vu (quoique je ne suis pas resté à regarder le ciel pendant toute la demi-heure), ni de baisse de la luminosité ambiante perceptible, pas d'ombre des arbres et obstacles..

Il y a dû cependant y en avoir un :


Mais comme les deux strings ont eu la même évolution en même temps, il aurait fallu que ce nuage touche les deux strings. Pas impossible.

  • #45
Un nuage impacte toujours tous les panneaux hein :)

  • #46
Bon, en fait si ce sont des nuages ben on connait la raison :laughing: et tout est expliqué...

  • #47
C'est passionnant, si l'on peut dire, on essaye de suivre !
Isatas, fait nous un petit résumé, on est un peu perdu.....;)

Hors sujet sans doute ...
Dans mon installation précédente, problèmes répétitifs avec un compteur de passage aux bornes mal serrées... C'était de temps où les onduleurs SMA avaient encore un transfo en sortie ....
Et, en prime, suite à la pose d'enregistreur en local par ORES, détection d'une "présence d'une composante continue sur le réseau" .....rien compris !

  • #48
Le truc c'est que Isatas n'est finalement pas certain que la demie heure qu'il a prise comme référence était sans nuage...

ET si il y a eu un ou 2 nuages à ce moment là les variations puissance/ tension sont évidemment logiques et parfaitement normales.

  • #49
Là, ça devient compliqué de suivre ...
Baisse de tension sur les trois phases et simultanément baisse de production, c'est bien ça ?
Et ce sans que l'ensoleillement ou les nuages puissent y être pour quelque chose, c'est ce que tu nous as dit un peu plus haut, non ?

  • #50
Salut Jeanphi,
Il y a 15 ans je t'avais déjà emmerdé avec mes problèmes ....

Nuages ou pas ....
Si nuages, moins de courant produit, ok!
Mais la mesure de la tension sur le réseau, elle, pourquoi devrait-elle s'effondrer au même moment ?

  • #51
jeanphi500 a dit:
Un nuage impacte toujours tous les panneaux hein :)
Cliquez pour agrandir...
Oui, tous les panneaux du string ombragé. Ici, il aurait eu une ombrage sur les deux strings au même instant. Possible.

jeanphi500 a dit:
Bon, en fait si ce sont des nuages ben on connait la raison :laughing: et tout est expliqué...
Cliquez pour agrandir...

Merci @jeanphi500, tes avis sont toujours pertinents.

Cependant ici, non, sauf mécompréhension de ma part, cela n'explique pas les autres variations sans nuage ni ombre.

Il y a plus que certainement eu un épisode d'ombrage entre 13h09 et 13h12 à voir le graphique de la puissance des optimiseurs à ce moment, mais en dehors de cette période, j'ai fréquemment regardé le ciel.


Je résume :

Pour les variations de tension, la corrélation n'est pas prouvée mais il ressort que ces variations trouveraient leur origine à l'extérieur. Ok

Pour les variations de puissance sans ombrage, pas de piste franche. Sauf des nuages que je n'aurais pas vus.

Conclusion temporaire :
Je vais attendre un jour avec le ciel bleu de bleu et voir ce qui se passe.

Merci à tous.

  • #52
Parce que moins de production égal moins de courant. Moins de courant égal moins de chute de tension dans les cables.
Dans le cas d'une injection vers le réseau moins de chute de tension veut dire que la tension en elle même chute au niveau onduleur.

  • #53
Désolé, toujours pas compris !
Isatas parlait de chutes de tension mesurées au compteur, "avec un bête multimètre"....
Celles donc qu'il pourrait lire avec un compteur communicant , non ?
>>>>?????

  • #54
Oui, et les mesures du smart meter (pinces CT entre le 300mA et le compteur) et de multimètre (mesures sur les vis en bas de 300mA) correspondent à +/- 1 V près. Il faut tenir compte des marges d'erreur du smart et du multimètre. Ce qui compte, c'est la simultaniété de la variation des deux sources de mesures.

  • #55
Il te reste à aller chez ton voisin, où mieux chez ta voisine, pour prendre leurs tensions
au même moment fatidique ! ;)

  • #56
jeanphi500 a dit:
Le truc c'est que Isatas n'est finalement pas certain que la demie heure qu'il a prise comme référence était sans nuage...
Cliquez pour agrandir...

Je n'ai pas choisi la période à postériori.

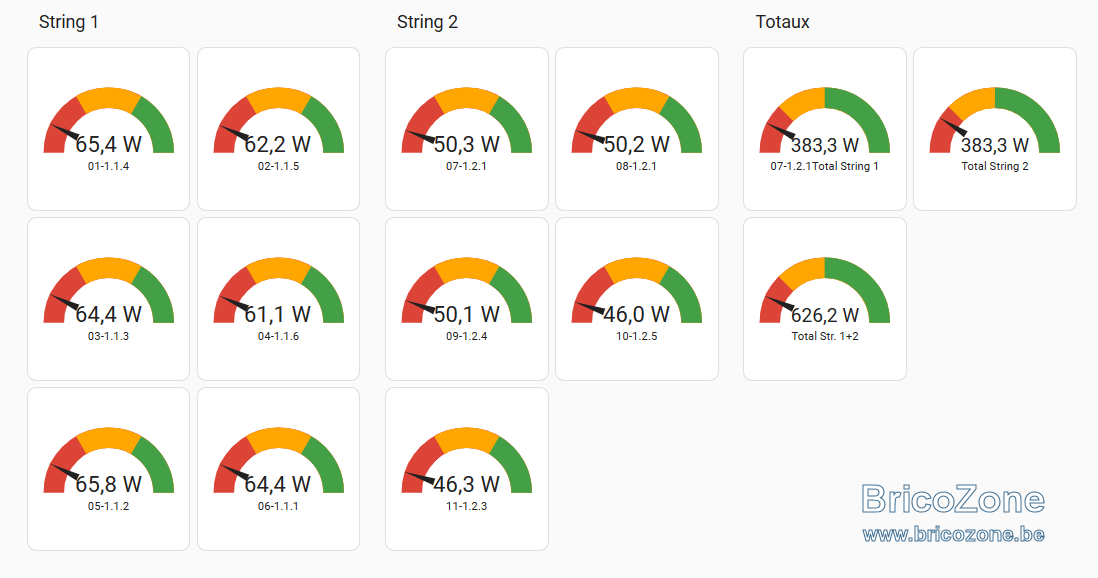

C'est en voyant sur HA tous mes optimiseurs passer instantanément de + de 350-400 w à 46-65 w en même temps que j'ai commencé à surveiller le ciel . Impressionnant le mouvement de toutes les aiguilles des jauges. Zou !


  • #57
Pour être sûr que c'est pas un impacte externe, suffit de couper l'onduleur une journée et tu regardes la tension sur ton smartmeter

  • #58
isatas a dit:
La période de tous les graphique est la même : le 14/05/24 entre 13h00 et 13h30. Pas de nuage vu (quoique je ne suis pas resté à regarder le ciel pendant toute la demi-heure), ni de baisse de la luminosité ambiante perceptible, pas d'ombre des arbres et obstacles..
Cliquez pour agrandir...

Je ne sais pas dans quel coin de la province tu es, mais chez moi il y a eu des nuages dans la demi-heure suivante.
Donc je suis d'avis d'attendre que cela se reproduise un jour de grand ciel bleu. :D

  • #59
Michel3 a dit:
Salut Jeanphi,
Il y a 15 ans je t'avais déjà emmerdé avec mes problèmes ....

Nuages ou pas ....
Si nuages, moins de courant produit, ok!
Mais la mesure de la tension sur le réseau, elle, pourquoi devrait-elle s'effondrer au même moment ?
Cliquez pour agrandir...

L'onduleur doit élever sa tension au dessus de la tension du réseau pour injecter, et cela devient de fait la nouvelle tension du réseau au niveau du compteur. Et sur le "trajet" entre l'onduleur et la cabine il y a une chute de tension, qui augmente en fonction du courant (ou de la puissance).

Imagine que la cabine est réglée à 240V et que isatas est à 100 mètres de la cabine et injecte 1000W, sur le "trajet" vers la cabine 1V va être "consommé" par la résistance des câbles, donc son onduleur doit sortir une tension supérieure à 241V pour que le courant circule.
À 5000W de puissance il envoie 5 fois plus de courant et 5V sont perdus, donc la tension de l'onduleur sera cette fois supérieure à 245V.
Au compteur aussi une tension de 245V sera mesurée.
Quand des nuages passent, la puissance retombe à 1000W et la tension à 241V.

Et il y a aussi les voisins qui eux aussi injectent du courant, générant plus de chutes de tension, donc une tension d'injection de plus en plus élevée, d'où les décrochages lorsque la tension dépasse 253V.

Dernière édition:
  • #60
Elémentaire mon cher Einstein !
On se torturait les méninges croyant que des nuages il n'en avait point ! :)
Tout est donc pour le mieux dans le meilleur des mondes !
