Périodes de production en dents de scie sans décrochage, ombrage ni surtension

  • #21

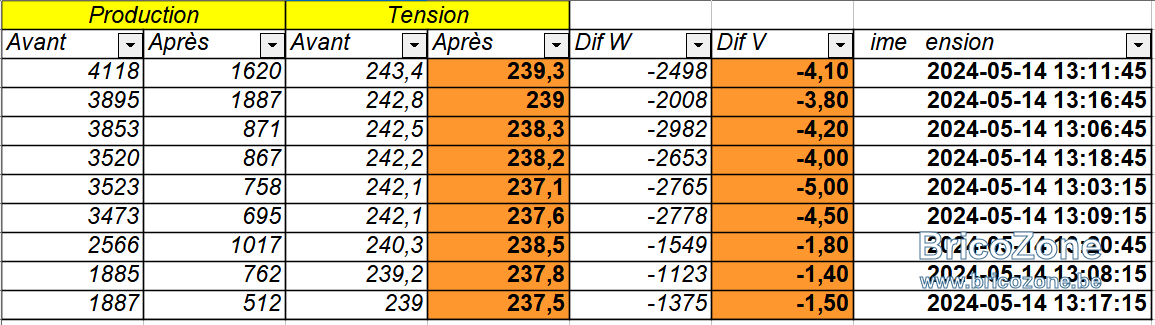

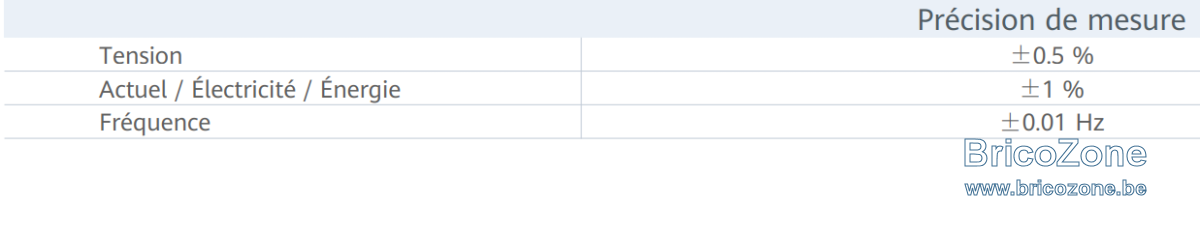

Remarque : la différence entre la tension à la sortie de l'onduleur et celle mesurée par le smartmeter est probablement en partie due à la marge d'erreur du smartmeter.

240v * +/- 0.005 = +/- 1.2 V

  • #22
Un onduleur mono peut interagir sue les deux autres phases ?
que je prélève ou injecte, les deux autres phases peuvent-elles le ressentir à ce point ?

L'onduleur injecte sur L1 et L2.

Or, L1 est aussi dans L3-L1 et L2 dans L2-L3.

C'est du moins ce que je crois comprendre.

  • #23
Un onduleur mono peut interagir sue les deux autres phases ?
que je prélève ou injecte, les deux autres phases peuvent-elles le ressentir à ce point ?

C'est du triphasé sans neutre, donc l'onduleur est connecté à 2 phases (une phase faisant office de neutre), et chacune de ces 2 phases est aussi connectée à la 3ème, donc oui toutes les tensions impactées (et non seules 2 comme j'ai pu le penser).

La tension suit clairement la puissance, ou l'inverse, difficile à dire.
@isatas, les pertes de puissances se produisent toujours au même niveau de tension ?

  • #24
Je devrais faire une recherche sur une plus longue période peut-être, mais ces chutes ne produisent pas toutes au même niveau de tension.
Plus haute est la tension/production, plus forte est la chute cependant.


  • #25
Dans mes vieux amplis à tube, il y a parfois des bizzareries au niveau de contacts oxydés ou aléatoires.
On pourrait imaginer qu'ils "varient" en fonction de la puissance qui voudrait y passer.
Mais ça n'a sans doute aucun rapport .....

  • #26
C'est normal, la chute de tension due à l'iimpédance de ligne est directement proportionnelle au courant (ainsi qu'à la longueur de cable et sa résistance au km).

C'est le principe même des décrochages. Plus le courant augmente dans le sens PV vers cabine et plus l'onduleur doit augmenter sa tension.

De la description de l'installation ce n'est pas la partie en aval du compteur qui pose problème.
Mais plutôt celle en amont, donc le réseau.

Même si on reste tout de même dans des cas de fgure qui ne sont ici normalement pas problématiques, la tension demeurant tout à fait raisonnable.

  • #27
Des harmoniques.. hmm possible mais je serais étonné que ça perturbe à ce point.
Et il faudrait des sacrées harmoniques générées par un truc qui n'aurait pas sa place sur le réseau.

  • #29

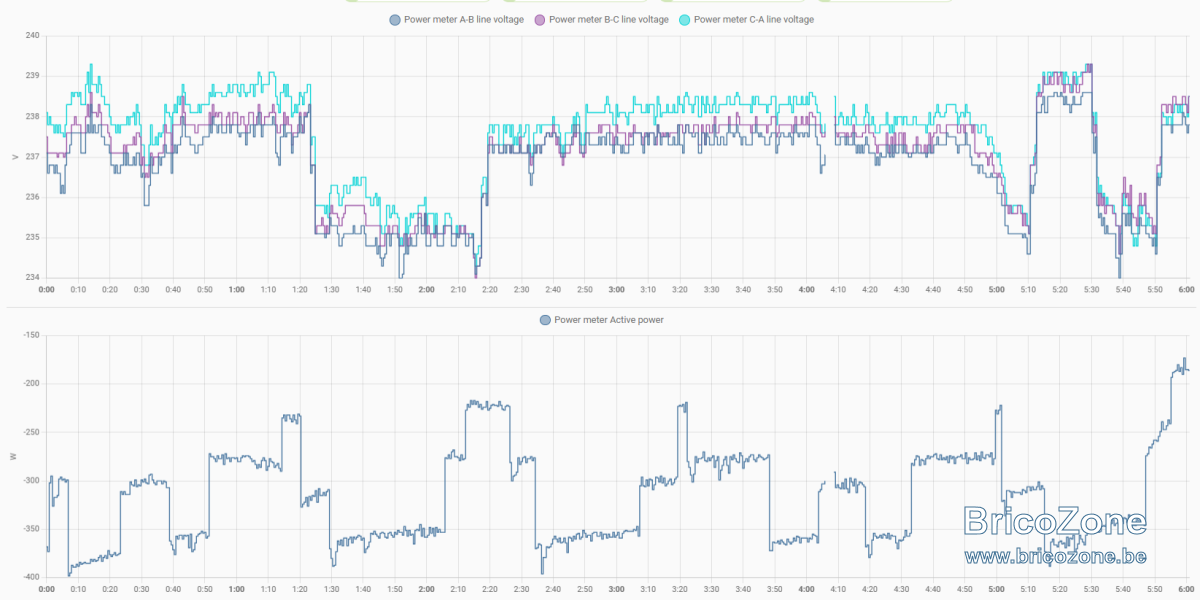

Cela ferait-il avancer le schmilblick ? Voici l'évolution des tensions et celle de la consommation chez moi entre 00h00 et 06h00.

  • #30
De la description de l'installation ce n'est pas la partie en aval du compteur qui pose problème.
Mais plutôt celle en amont, donc le réseau.
Je voulais justement suggérer diplomatiquement que, puisque les phases peuvent s'impacter l'une l'autre, il pouvait peut-être y avoir un problème entre le compteur et l'endroit où la mesure est faite.

  • #31
La chute de tension correspond à l'entièreté de la ligne jusqu'au point d'équilibre consommation/production.

Si Isatas est par exemple seul sur son transfo, les 4V représentent la chute totale entre le transfo et son onduleur.
Si d'autres personnes sont sur la ligne elle se situera qqpart entre le point de connexion physique de la colonne au reste du réseau et le point d'équilibre.

Ca veut dire que si il est loin de la connexion tout cela joue le rôle d'impédance propre.

Avec du 3x230 on peut souvent supposer un réseau un peu plus vieux et des sections plus faibles.

  • #32
Je voulais justement suggérer diplomatiquement que, puisque les phases peuvent s'impacter l'une l'autre, il pouvait peut-être y avoir un problème entre le compteur et l'endroit où la mesure est faite.

Dans un brain storming, tout idée est bonne à prendre.

Par exemple ?

Hormis une inversion du sens des pinces CT ou une inversion entre les phases et les pinces (Alimentation L1 et pince sur L2 par exemple) je ne vois pas ce qu'il pourrait y avoir. Et dans ce cas, ce ne serait pas les résultats que j'obtiens.

  • #33
La chute de tension correspond à l'entièreté de la ligne jusqu'au point d'équilibre consommation/production.
Si Isatas est par exemple seul sur son transfo, les 4V représentent la chute totale entre le transfo et son onduleur.
Si d'autres personnes sont sur la ligne elle se situera qqpart entre le point de connexion physique de la colonne au reste du réseau et le point d'équilibre.
Ca veut dire que si il est loin de la connexion tout cela joue le rôle d'impédance propre.
Avec du 3x230 on peut souvent supposer un réseau un peu plus vieux et des sections plus faibles.

Re-Heuuuu...

Désolé, je suis perdu.

  • #34
La chute de tension correspond à l'entièreté de la ligne jusqu'au point d'équilibre consommation/production.

Si Isatas est par exemple seul sur son transfo, les 4V représentent la chute totale entre le transfo et son onduleur.
Si d'autres personnes sont sur la ligne elle se situera qqpart entre le point de connexion physique de la colonne au reste du réseau et le point d'équilibre.

Ca veut dire que si il est loin de la connexion tout cela joue le rôle d'impédance propre.

Avec du 3x230 on peut souvent supposer un réseau un peu plus vieux et des sections plus faibles.

D'accord, jeanphi, ça je crois le comprendre.
Mais si un contact est mauvais quelque part ou qu'un composant, un différentiel par exemple, est défectueux, l'effet n'est-il pas le même ?
Je reprends l'exemple d'un ampli à tubes, une soudure mal faite ou vieillissant mal peut typiquement
produire ce qui se passe ici, une chute de tension, non pas en permanence, mais bien lorsque le courant augmente et peut-être aussi la température au point de contact .....
Si l'on met hors cause l'installation PV elle-même, le réseau et les gadgets de mesure, que reste t'il d'autre à
suspecter ?
Isatas, si je pollue ton post, dis-le moi, je ne suis pas d'une nature susceptible ! :)

  • #35
Pas de souci

  • #36
Concernant les variations abruptes de production.

Je me demande si effectivement le problème ne se trouve pas dans le fonctionnement des optimiseurs.

Mes 11 panneaux + 11 optimiseurs sont répartis en 2 strings (6 + 5).

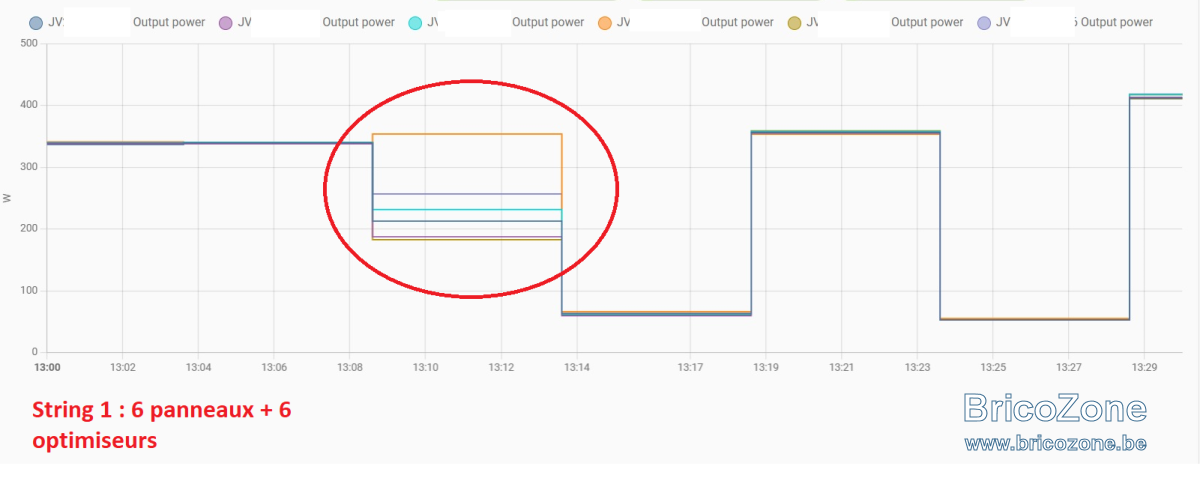

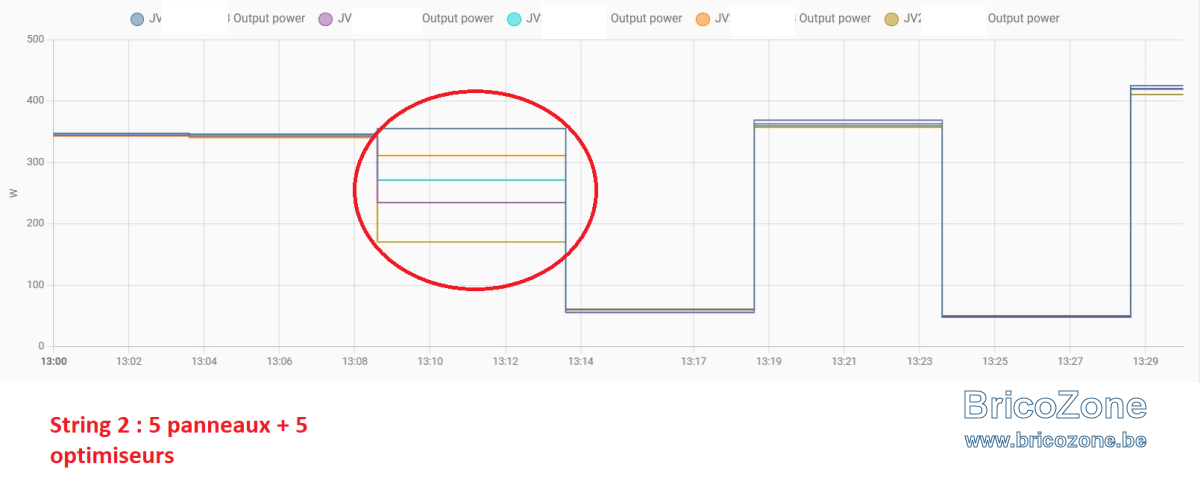

Voici l'évolution de l'output power de chaque optimiseur toujours pour la période du 14/05/24 13h00 - 13h30.

Ne devrais-je pas avoir à tout moment la même structure que ce que j'ai entouré ? Chaque optimiseur gére son panneaux non ?




Dernière édition:
  • #37
Je me trompe. Mauvaise piste.

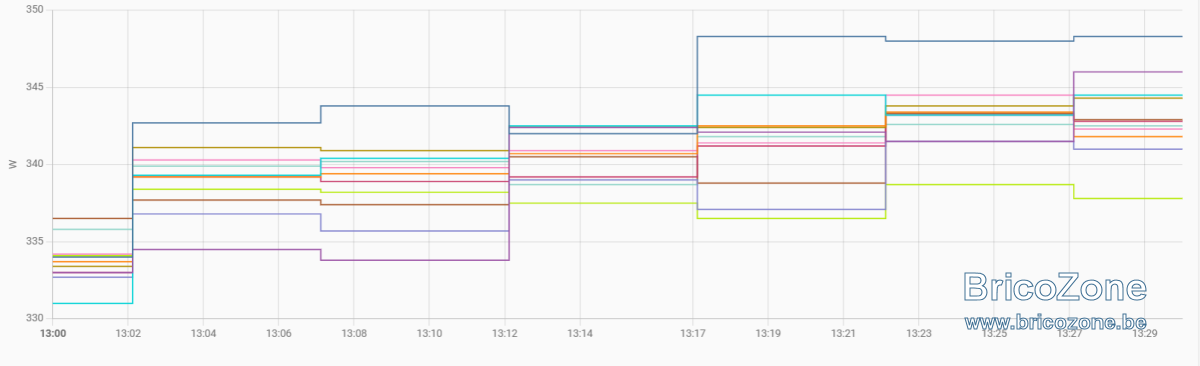

Voici ce que donne le 11/05 de 13h00 à 13h30. Les optimiseurs gèrent bien les panneaux séparément.



  • #38

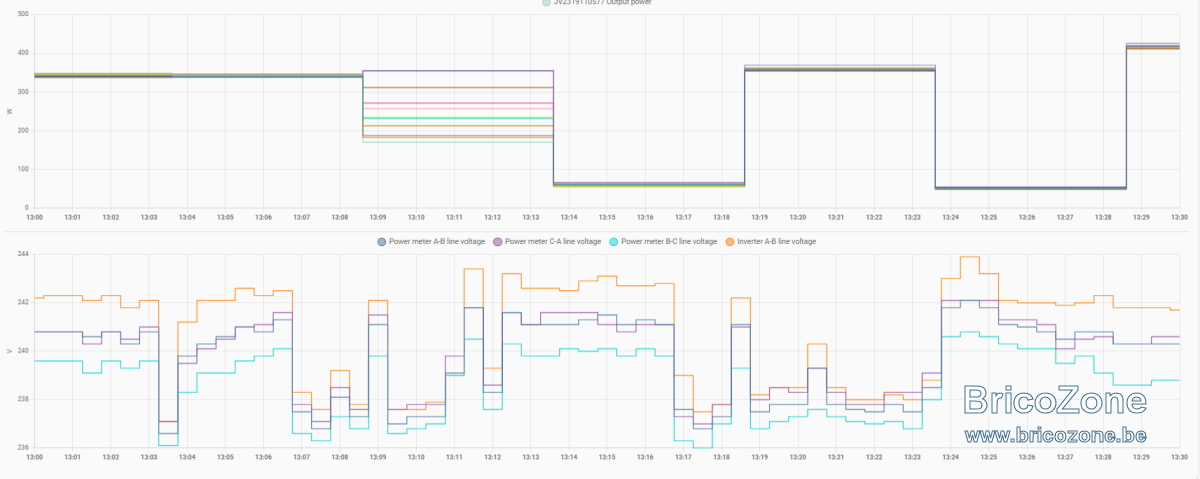

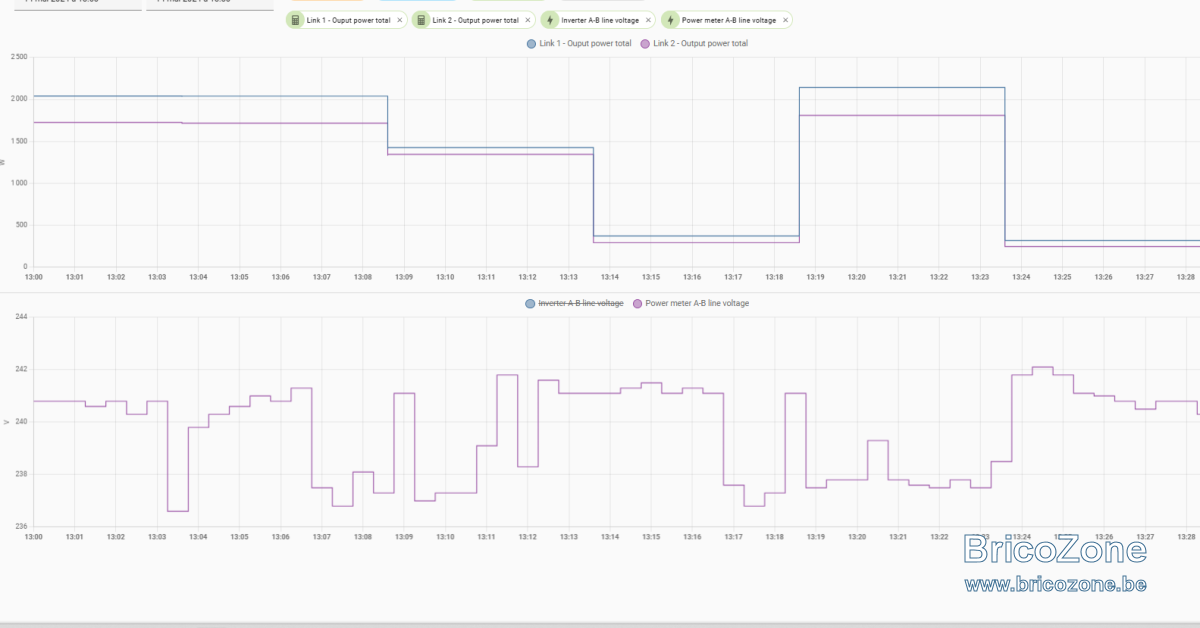

Est ce qu'il y a une corrélation entre l'ensemble des puissances de sortie des optimiseurs et la tension?
Surtout aux moments ou tu as ces droles de chutes de puissance...

  • #39
Je n'avais pas pensé à faire cette comparaison et non, il n'y a pas de corrélation.




  • #40
Conclusion ?
Les variations de tension viendraient bien de l'extérieur, l'onduleur s'y adapte (c'est son boulot) et les variations de puissance des onduleurs n'y ont rien à voir ?
