phénomène étrange

andenne21

• 18 Mars 2022

• #1

Bonsoir,
voulant passer à la technologie du LED dans ma cuisine et sàm, j'ai donc changer mon variateur (ELIMPO DIM-IN770) pour un Etalko EUD61-NPL (sans neutre), je ne suis pas électricien.... Je me suis dis que remplacer par ce nouvel variateur, tout irait comme sur des roulettes. Que nenni.
J'ai donc un bouton poussoir (NIKO 170-00000) et branchant le dispositif, et bien , sur 5 ampoules LED, deux restent allumées faiblement malgré que mon bouton poussoir soit sur OFF.
Je viens d'acheter un lot de 10 ampoules LED : Philips Corepro LEDspot GU10 PAR16 4W 345lm 36D - 827 Blanc Très Chaud | Dimmable - Équivalent 50W.
Que dois-faire?

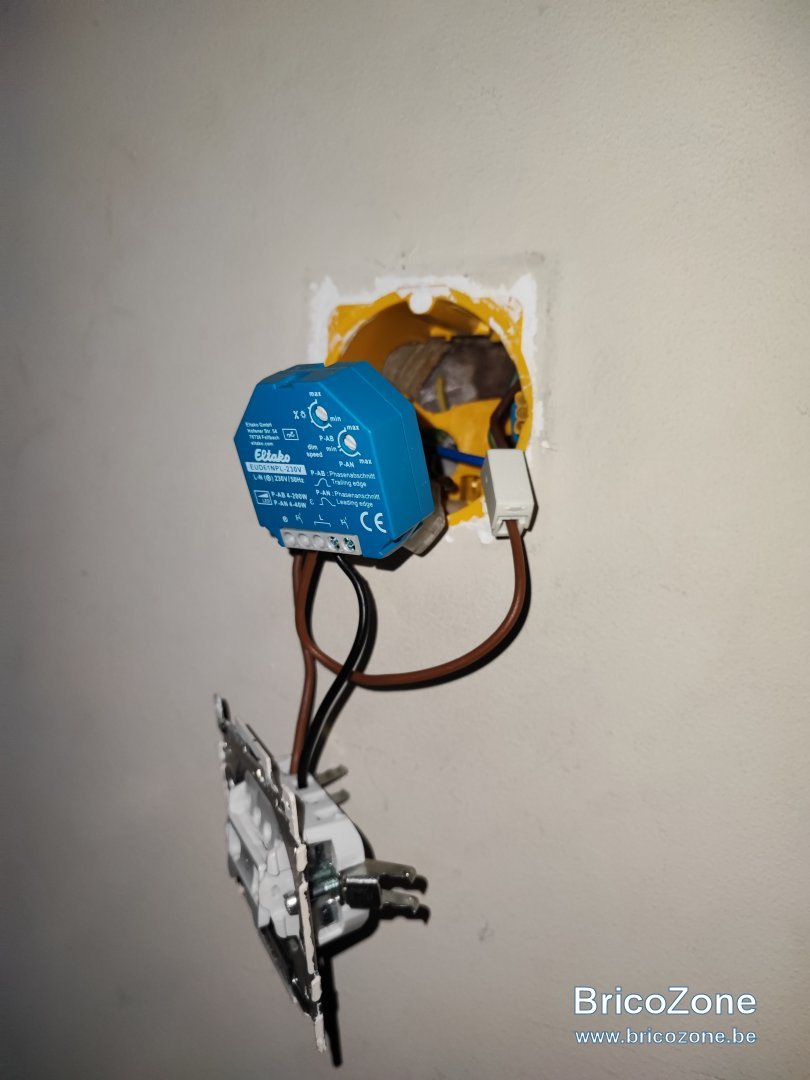

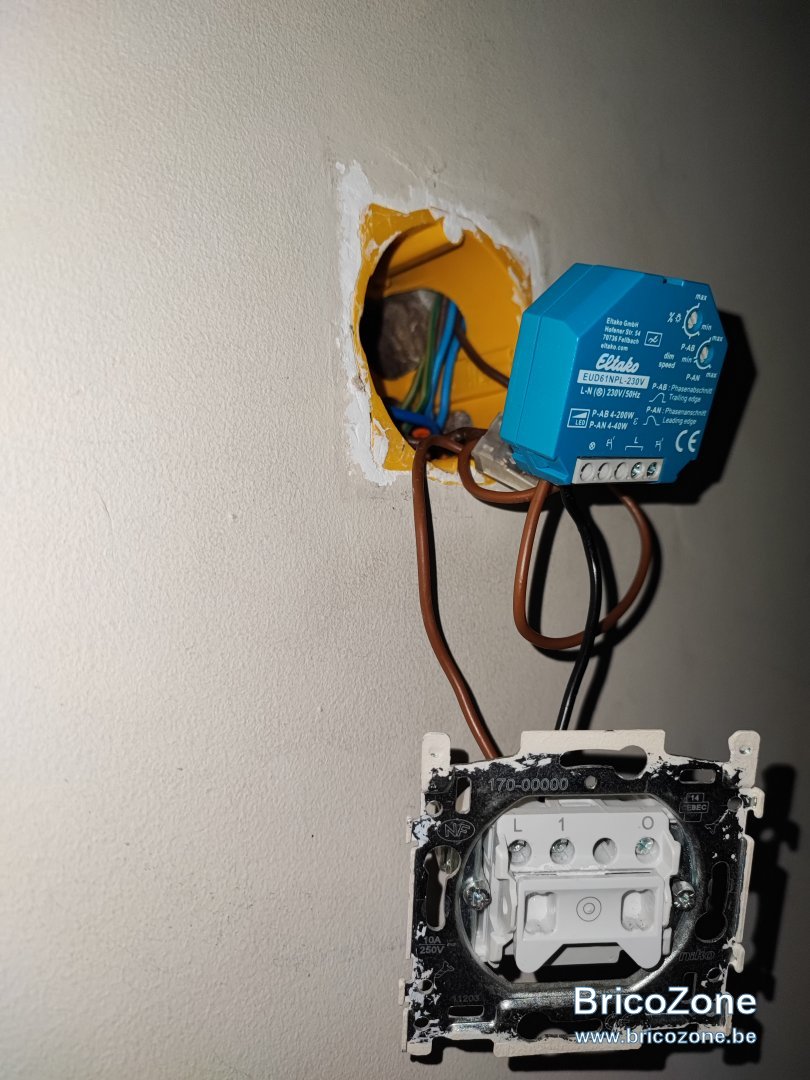

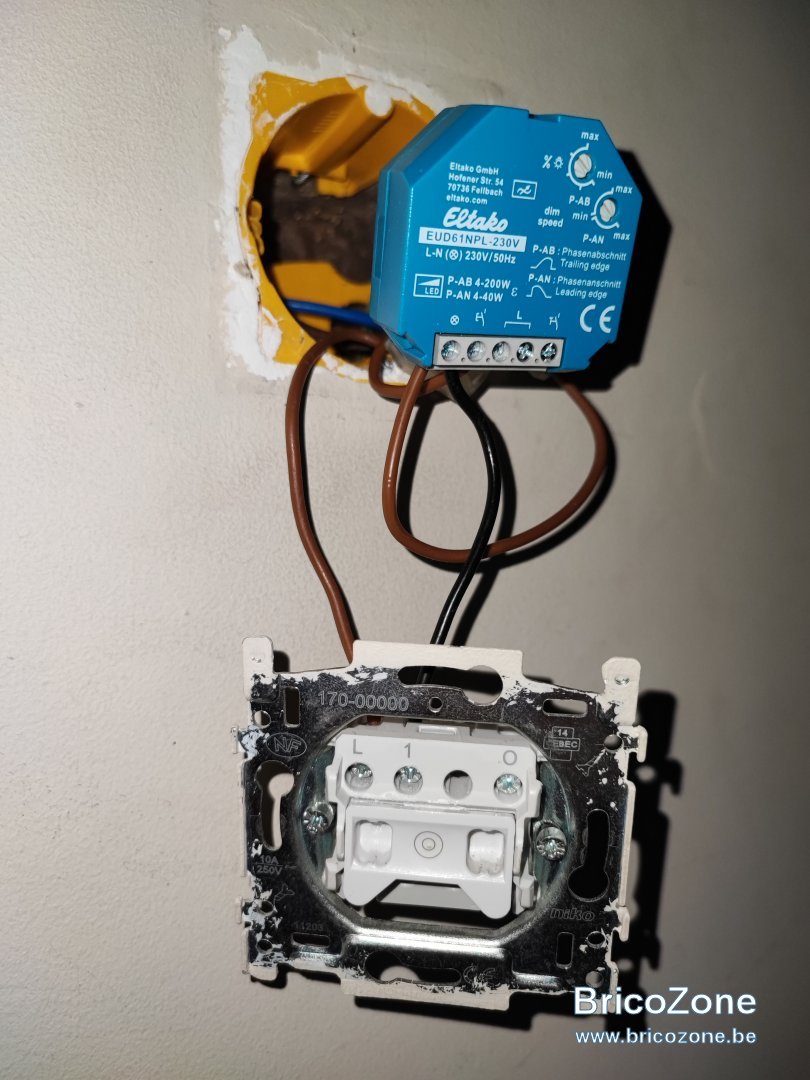

Je vous donne deux photos de mon install en pièces jointes.
Merci à tous pour votre aide



Cory

• 18 Mars 2022

• #2

Et hop encore une fois le même problèmes déjà expliqué des dizaines de fois sur le forum.
Il s'agit d'un phénomène parfaitement connu et commun des led qui ont une consommation très faible et restent légèrement lumineuses à cause d'un courant induit.
Il n'y a aucunes consommation ni risques d'usure prématurée de ces led.
Les solutions :
Remplacer par des led qui ne provoques pas ce phénomène
Placer des interrupteurs bipolaires
Placer un condensateur aux bornes des led incriminées
Placer un spot classique dans le circuit
Laisser tel quel tel des veilleuses



andenne21

• 18 Mars 2022

• #3

tout ça à faire!!!!
Remplacer par des leds qui ne provoquent pas ce phénomène??? Lesquelles, car je commencerai par ça...
Désolé, mais moi j'ai très peu de connaissance... J'essaie de réduire les coûts...Merci à vous.



Edmaison

• 19 Mars 2022

• #4

Ce sont 5 solution différentes, il faut juste prendre celle qui vous arrange

(A priori, je pense que laisser un spot classique sur les 5 est le plus simple et le moins chère pour vous)



andenne21

• 19 Mars 2022

• #5

Alors, pour me faire comprendre, concernant les branchements :
j'ai deux fils brun qui sortent de mon boîtier encastrable.
Je branche le brun à gauche de mon boîtier vers le L (bouton poussoir Niko) et je ponte vers le L (3ème borne) du variateur.
Ensuite, depuis le '1' de mon bouton poussoir je branche un fil vers la 2ème borne du variateur.

Pour finir, je branche un fil partant du 2ème fil brun de mon boîtier encastrable, pour le relier à la 1ère borne du variateur.
AI-je oublié quelque chose?
Merci à vous.



andenne21

• 19 Mars 2022

• #6

Bon, je viens de changer une seule ampoule LED et la remplacer par une halogène, je n'ai pas plus ce phénomène.
Je pense qu'il doit s'agir d'un courant résiduel.
Que puis-je choisir comme bouton-poussoir bipolaire svp? Et comment cela se passe pour les branchements?
Merci à vous.



Cory

• 19 Mars 2022

• #7

Moi sans aucunes hésitation je laisse tel quel.
Aucune consommation, aucune usure prématuré, pourquoi s'en faire ?



andenne21

• 19 Mars 2022

• #8

Quel est l'intérêt de laisser une ampoule halogène , quand on change le tout pour profiter amplement du LED....



Cory

• 19 Mars 2022

• #9

L'intérêt ? Pour contrecarrer le phénomène des Led.
Vous pouvez essayer un condensateur aux bornes de chaque Led qui ont ce phénomène.
Un essai aussi est d'intervertir les fils aux socket.
Mais est ce vraiment si gênant ?



andenne21

• 19 Mars 2022

• #10

un condensateur aux bornes de chaque Led... ça doit être un sacré coût....
Un essai aussi est d'intervertir les fils aux socket. où ça dites?
Merci à vous.



Cory

• 19 Mars 2022

• #11

un condensateur aux bornes de chaque Led... ça doit être un sacré coût...
Oui, un budget énorme, environ 0.25€ pièces maximum. Si on ne les récupères pas sur un vieil appareil.
Un essai aussi est d'intervertir les fils aux socket. où ça dites?
Bhein je l'ai dit "Un essai aussi est d'intervertir les fils aux socket."



andenne21

• 19 Mars 2022

• #12

je veux aller vers un condensateur, mais lequel choisir et comment puis-je les installer?
Merci à vous.



Cory

• 19 Mars 2022

• #13

Tout est dit plus haut "aux bornes de chaque socket présentant ce phénomènes"



Edmaison

• 19 Mars 2022

• #14

Théoriquement, un seul au borne d'une led sur un même circuit devrait être suffisant. (Vu que chaque borne sont reliée entre elles pour les socket)

Récupération possible dans une vielle armatures de néon



andenne21

• 19 Mars 2022

• #15

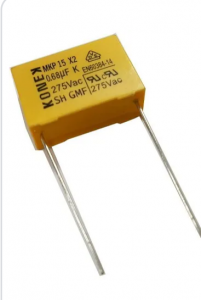

donc, si je vous comprends bien, je dois aller déclipser une ampoule, aller chercher dans le plafond un condensateur, et le remplacer par le MKP 15 X2?



andenne21

• 19 Mars 2022

• #16

comment puis-je couper la phase (j'ai un bouton poussoir unipolaire)? Car j'ai un fil qui vient de mon boitier je le ponte pour qu'il aille vers le L de mon bouton poussoir et delà je vais vers le L du variateur. sur le 2ème fil, je connecte un fil allant vers le 1èr bornier (symbole rond avec une croix dedans) et depuis le '1' du bouton poussoir, je le relie sur le 2ème bornier... Je ne suis pas sûr que la phase coupe tout...



Cory

• 19 Mars 2022

• #17

J'ai l'impression que vous commencez à tout mélanger.
Qui à dit de couper la phase ?
Et pourquoi puisque normalement c'est la phase qui est coupée.
Mais pourquoi ne pas simplement laisser tel quel ?
C'est vraiment dérangeant ?
J'ai plusieurs clients qui ne veulent pas supprimer l'avantage de cette petite veilleuse gratuite.



andenne21

• 19 Mars 2022

• #18

désolé... Je voulais savoir si les branchements sont bons?
SI c'est le cas, alors il faudra envisager autre chose... Je me casse la tête pour que le bouton poussoir puisse éteindre tout... Et donc pour le condensateur, je dois choisir le MKP 15 X2? un tout grand merci.



Cory

• 19 Mars 2022

• #19

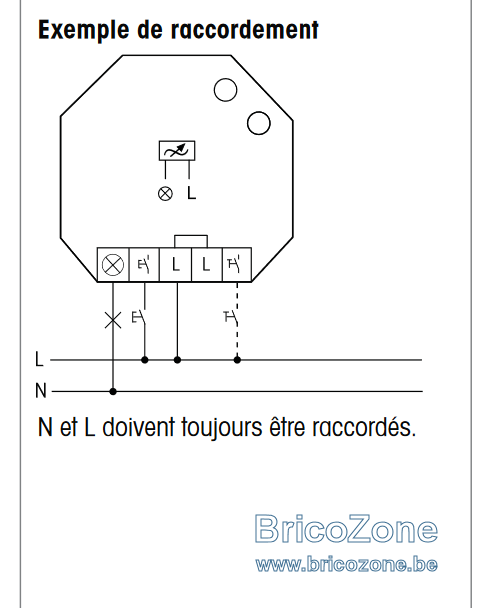

Vous avez toutes les instructions et schémas sur https://www.eltako.com/fileadmin/downloads/fr/_bedienung/EUD61NPL-230V_61100832-1_frz.pdf



andenne21

• 19 Mars 2022

• #20

ah je vois qu'il faut un 4ème fil sur le dernier bornier ?
