phénomène étrange

andenne21

• 19 Mars 2022

• #21

un fil par ex du 2ème câble de mon boitier va uniquement sur le rond avec la croix et le premier va distribuer les borniers 2 3 et 5. Est-ce bien cela?



andenne21

• 19 Mars 2022

• #22

et voilà, j'ai suivi le schéma, et voilà, que le phénomène se produit en cascade; j'entends par là, si je deviens à couper la lumière et bien c'est la suivante qui reste allumée, donc j'aurai toujours 4 ampoules sur 5 qui sont éteintes ( ça été d'abord la 1ère ampoule, puis la 2ème, puis la 3ème... tout en sachant qu'il y a bien 4/5 qui sont éteintes...

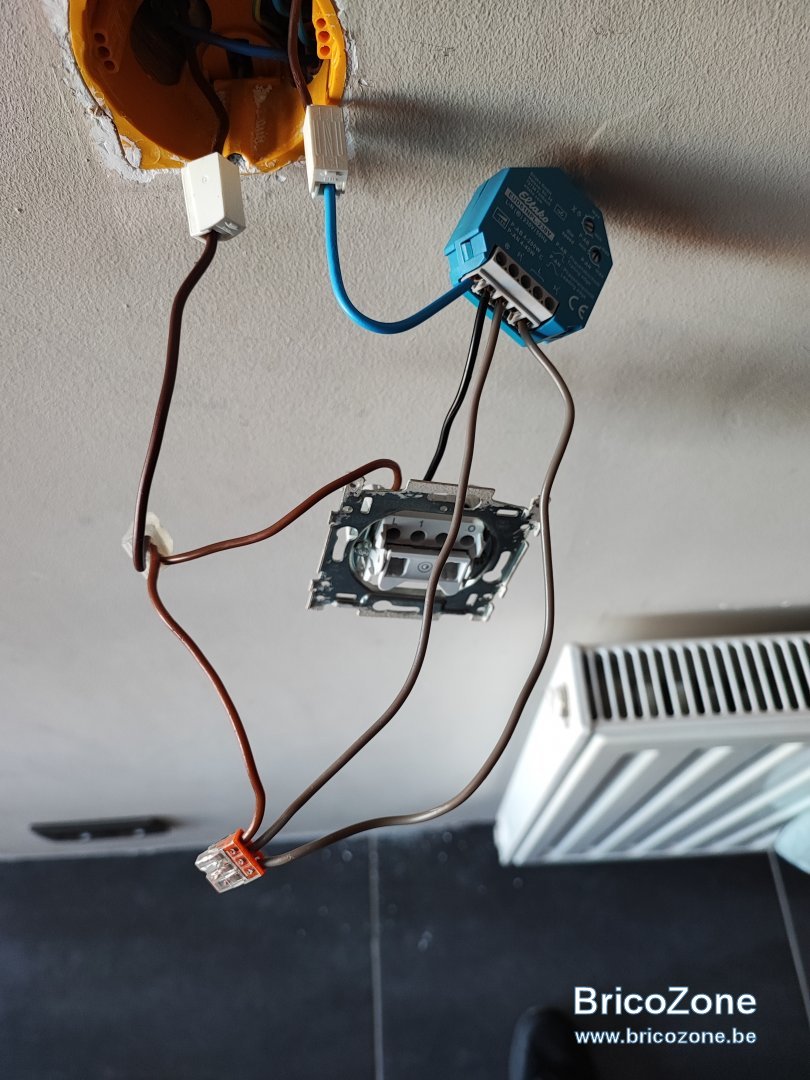

regardez mes branchements.



Cory

• 19 Mars 2022

• #23



andenne21

• 19 Mars 2022

• #24

je me suis référé au schéma de l'eltako...je l'ai ajouté depuis le fil de la lampe (câble se trouvant sur la gauche dans le boitier encastrable..



Cory

• 19 Mars 2022

• #25

Suivez le schéma, il est en pointillé et comporte un BP.
Donc n'est pas pour vous.



andenne21

• 19 Mars 2022

• #26

ok...je regarde à ça
Un BP?



Cory

• 19 Mars 2022

• #27

Bouton Poussoir.



andenne21

• 19 Mars 2022

• #28

je dois brancher un fil sur le bornier N° 5?



andenne21

• 19 Mars 2022

• #29

c'est justement un bouton poussoir de chez Niko....



Cory

• 19 Mars 2022

• #30

Suivez bien le schéma, vous n'avez qu'un seul BP.
Pour les led qui resterait légèrement illuminé voir extrait du mode d'emploi
"Si les lampes LED 230V dimmables ont
tendance à s’éliminer un petit peu, même
quand ils doivent être éteintes, il faut
connecter une charge de base GLE en
parallèle sur la lampe."
Tout est dit.



andenne21

• 19 Mars 2022

• #31

Oui, j'en ai qu'un pour allumer 5 ampoules dans ma sàm.

ce n'est pas si évident l'électricité....
Moi j'ai du mal avec les schémas...
je vois que vous maîtrisez, je vous envie...
Je ne sais toujours pas comment brancher mon truc en plus de la base GLE....



Cory

• 19 Mars 2022

• #32

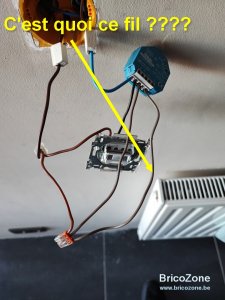

Supprimez le fil marqué d'une flèche, il est en pointillé sur le schéma avec un deuxième BP.



andenne21

• 19 Mars 2022

• #33

je viens de le faire justement...
Pour le GLE, il se branche sur le bouton poussoir ou alors sur une des cinq ampoules led?



Cory

• 19 Mars 2022

• #34

Il est écrit "en parallèle sur la lampe." donc aux bornes de la lampe.
C'est ça ou essayer un condensateur, si des led restent légèrement illuminées, et si c'est vraiment gênant.



andenne21

• 19 Mars 2022

• #35

ok, je pense que je vais me poser et y songer calmement.
Donc, pour terminer, tout est bien branché selon ma dernière photo, tout en sachant, que j'ai donc supprimé le dernier fil? Encore un tout grand merci pour votre aide.



andenne21

• 19 Mars 2022

• #36

donc c'est ok pour les branchements?
Bien à vous.
