Piquet de terre pour effectuer mise à la terre de l'installation

P

PieroC

  • #1
Bonjour à tous,

Que conseillez-vous de faire dans cette situation, s.v.p. :

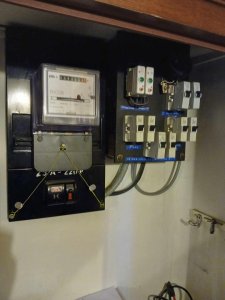

Le coffret électrique va être refait (juste au dessus des compteurs de gaz et eau), mais il n'y a pas de mise à la terre...

Pour la réaliser j'hésite à...

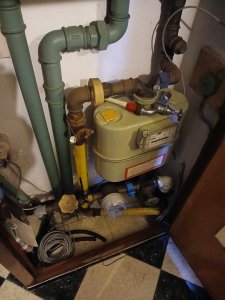

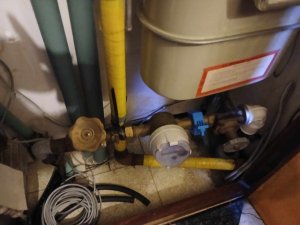

- Soit creuser 60 cm près des compteurs comme sur la photo et le planter avec un burineur : est-ce que ce n'est pas trop risqué avec les tuyaux ?
- Soit traverser la maison avec un fil de terre une et le planter dans le jardin et le relier jusqu'au sectionneur ? : moins risqué mais plus de longueur car il faut traverser toute la longueur de la maison.

Que feraient les pros dans cette situation ? Qu'elle serait la solution présentant le moins d'inconvénients ?

Merci d'avance :blush:

piquet de terre procbe compteur 2.jpgpiquet terre proche compteur.jpgcoffret.jpg


  • #3
Ne pas hésiter à planter 2 ou 3 piquets dans le jardin.
Si l'un des piquets venait à être défectueux, les autres resteront opérationnels.
Piquets ronds en acier cuivré.

  • #5
Cory a dit:
Ne pas hésiter à planter 2 ou 3 piquets dans le jardin.
Si l'un des piquets venait à être défectueux, les autres resteront opérationnels.
Piquets ronds en acier cuivré.
Cliquez pour agrandir...
Merci pour votre réponse qui rejoint l'autre réponse que jai reçue .

Ca vaut donc vraiment le coup selon vous de prendre le temps de traverser la maison sur toute sa longueur avec le fil de terre de 16mm² comparé à l'autre solution de creuser à l'emplacement des compteurs d'eau et de gaz et de planter le piquet à cet endroit ?

  • #6
Oui, à l'extérieur est le bon choix.
De plus le VOB16²v/j peut être placé comme vous voulez.
Collé, colsonné sur tubes ou autre, sous terre, ...

  • #7
Cory a dit:
Oui, à l'extérieur est le bon choix.
De plus le VOB16²v/j peut être placé comme vous voulez.
Collé, colsonné sur tubes ou autre, sous terre, ...
Cliquez pour agrandir...
Ok merci ! On va choisir cette solution.

Dernière petite question : combien de piquet de terre placerait vous dans le jardin? (en sachant que je n'ai pas l'appareil pour faire la mesure après les avoir placés), pour avoir une valeur de résistance correcte...

Il y a de grande chance qu'un seul suffise ? Ou l'idéal est d'en mettre plusieurs et à une certaine distance l'un de l'autre ?

  • #8
PieroC a dit:
Il y a de grande chance qu'un seul suffise ? Ou l'idéal est d'en mettre plusieurs et à une certaine distance l'un de l'autre ?
Cliquez pour agrandir...
Non, il en faut plusieurs, j'ai déjà dû en mettre 10. Mais c'est impossible de dire le nombre... Vous allez recevoir d'autres avis de pro qui pourront donner une réponse plus précise certainement

  • #9
Salut,
2 ou 3 piquets devraient suffire si on n'est pas dans de la roche ardennaise :-)
le 16² d'un seul tenant ! parceque les liaisons font augmenter la résistance.

  • #10
Et en plantant les piquets faites gaffe de pas percuter une conduite ou un impétrant. Vous ne seriez pas le premier à démolir une conduite en grès.

  • #12
Et il ne faut pas hésiter à faire 2-3 tours avec le 16² dénudé (mais pas coupé).
C'est un peu chipo mais c'est ca qui permet un bon contact.

  • #13
A Bruxelles 2 piquets fixés l'un derrière l'autre, pour avoir les longueurs prévues au rgie, moins de 10 Ohm.

  • #14
BG1000 a dit:
A Bruxelles 2 piquets fixés l'un derrière l'autre, pour avoir les longueurs prévues au rgie, moins de 10 Ohm.
Cliquez pour agrandir...
Vous voulez dire que vous fixer les 2 piquets ensemble pour qu'ils soient 3 m sous le sol et non pas l'un connecter et l'autre 1m plus loin ?

  • #16
Et si on est dans la roche ardennaise on peut prévoir combien de piquets ?
(Je profite de ce sujet car je vais aussi devoir faire ça dans un avenir proche)

Aussi, les piquets sont relier en série ? Ou il faut à chaque piquet de cuivre son cable 16mm?
Une fois installé, comment tester le mise à la terre ?
mes q? sont peut-être idiotes mais comme ça je sais..

  • #17
PietPA a dit:
Et si on est dans la roche ardennaise on peut prévoir combien de piquets ?
(Je profite de ce sujet car je vais aussi devoir faire ça dans un avenir proche)

Aussi, les piquets sont relier en série ? Ou il faut à chaque piquet de cuivre son cable 16mm?
Une fois installé, comment tester le mise à la terre ?
mes q? sont peut-être idiotes mais comme ça je sais..
Cliquez pour agrandir...
Entre 1 et.............impossible a déterminer,les piquets sont en parallèle et non en série, le cable doit être d un seul tenant,il suffit de le denuder a chaque piquet.Suivant la configuration il est parfois plus simple de faire 2 groupes de piquets donc 2 câbles arrivant au sectionneur de terre.Peu être profiter de travaux de terrassement (pose de citerne......) pour planter les piquets horizontalement au fond des trous.Vous pouvez également utiliser du câble en cuivre nu pour la liaison des piquets,il faut alors isoler le câble a l introduction dans le batiment et cela jusqu au sectionneur.

  • #18
Y a pas de question idiote , que des réponses.

Je préfère les liaisons série (au sens litéral du terme, ou l'utilisation de piquets reliés en série) d'un seul tenant. mais c'est clair que si tout est cailloux il faudra plus d'efforts.

Le probleme et que les testeurs de terre (tellurometres) sont relativement couteux pour un usage unique.
Avoir un pote électricien..

  • #19
PieroC a dit:
Vous voulez dire que vous fixer les 2 piquets ensemble pour qu'ils soient 3 m sous le sol et non pas l'un connecter et l'autre 1m plus loin ?
Cliquez pour agrandir...
C est le contractant qui l à fait. Le rgie demande 1m50 à -60cm.
Cela doit être du remblais.

  • #20
benoki a dit:
Y a pas de question idiote , que des réponses.

Je préfère les liaisons série (au sens litéral du terme, ou l'utilisation de piquets reliés en série) d'un seul tenant. mais c'est clair que si tout est cailloux il faudra plus d'efforts.

Le probleme et que les testeurs de terre (tellurometres) sont relativement couteux pour un usage unique.
Avoir un pote électricien..
Cliquez pour agrandir...
Désolé mais les piquets sont en parallèle et non en série, en série la resistance s aditionne en parallèle la somme des resistances est inférieure a la plus petite valeur,ce qui permet d obtenir une valeur en dessous de 30 ohm.Exemple 3 resistances (piquets)de 45ohm en série donne 135 ohm en parallèle cela donne 15 ohm......
