Piquet de terre pour effectuer mise à la terre de l'installation

perenoel123 a dit:

Peu être profiter de travaux de terrassement (pose de citerne......) pour planter les piquets horizontalement au fond des trous

Cliquez pour agrandir...

Dans ce cas là, il vaut mieux mettre un fils prériférique plutôt que des piquets.

perenoel123 a dit:

ésolé mais les piquets sont en parallèle et non en série,

Cliquez pour agrandir...

C'est bien en parralèle mais je pense que vous parler de la même chose. Série est à mon avis considéré ici comme l'un à la suite de l'autre ce qui est correcte

Dans mon cas, je suis dans de la roche de schiste très compacte.. Je suis littéralement sur un rocher. Je ne sais pourquoi, mais j'ai déja senti des din electrique quand je touchais un mur. (rien n'est au norme bien évidement et il n'y a pas encore de terre) Mais ça viendra.

Je me demande comment faire.. Carroter un trou de 12cm de diamètre dans la roche, mettre la barre de cuivre au centre puis reboucher avec du remblai aux 2/3 du fond puis du béton sur le dernier tièrs ? L'eau qui ruisselle naturellement (et constamment) me fait assez peur avec un fil de terre. Ils seront le plus loin possible de l'habitation, et peut-être un dans la cave si ce n'est pas suffisant.

installer une citerne n'est tout simplement pas possible chez moi.

Voir sur ce site j'ai publié des adjuvant pour augmenter la terre et des tapis pour augmenter la surface de contact

PieroC a dit:

Ok merci ! On va choisir cette solution.

Dernière petite question : combien de piquet de terre placerait vous dans le jardin? (en sachant que je n'ai pas l'appareil pour faire la mesure après les avoir placés), pour avoir une valeur de résistance correcte...

Il y a de grande chance qu'un seul suffise ? Ou l'idéal est d'en mettre plusieurs et à une certaine distance l'un de l'autre ?

Cliquez pour agrandir...

je dirais minimum 2 après sans tester difficile de savoir
Vous êtes d’où dans le Hainaut ?

Trouvé merci pour tout

BG1000 a dit:

https://www.bricozone.be/t/la-resis...e-est-superieure-a-30ohm.143101/#post-1856399

https://www.bricozone.be/t/la-resis...e-est-superieure-a-30ohm.143101/#post-1856403

https://www.bricozone.be/t/mise-a-la-terre-sans-terre.138519/#post-1782350

https://www.bricozone.be/t/terre-principale.114085/page-2#post-1414493

Cliquez pour agrandir...

perenoel123 a dit:

Désolé mais les piquets sont en parallèle et non en série, en série la resistance s aditionne en parallèle la somme des resistances est inférieure a la plus petite valeur,ce qui permet d obtenir une valeur en dessous de 30 ohm.Exemple 3 resistances (piquets)de 45ohm en série donne 135 ohm en parallèle cela donne 15 ohm......

Cliquez pour agrandir...

On est d'accord !

Je comprend tout à fait comment mettre des ampoules en parrallèle ou en série, mais des piquets (ou grillage) ?
Là je suis perdu

toute l'explication :
https://www.bricozone.be/t/piquets-de-terre-recapitulatif.30916/
;-)

Hors sujet, c’est « drôle » de relire de vieux sujets. Ça rappel des échanges avec des personnes qui etaient très actifs et qui ne le sont plus maintenant. Sans doute certains ne sont plus parmis nous

djka a dit:

je dirais minimum 2 après sans tester difficile de savoir
Vous êtes d’où dans le Hainaut ?

Cliquez pour agrandir...

Mouscron

Oki dommage ça aurai été proche de chez moi je vous aurai fait la mesure ;-)

Bonsoir à tous,

Je reviens vers vous car c'est pour moi le moment d'installer des piquets de terre. (au moins une partie..)

je vais commencer par en mettre trois sous la dalle du hall d'entrée, non loin du futur compteur électrique. 1m de distance les uns des autres et à 60cm des murs porteur et de l'arrivée des eaux.

C'est un des rares endroits de la maison où je peux atteindre facilement 1m50 de profondeur. Et même plus, je suis arrivé à enfoncer une barre à béton à 1m80 en dessous du futur hérisson de 30cm et de la dalle béton de 15cm. Partout ailleurs la roche est à moins de 30cm donc autant dire que je ne peux pas rater cette occasion.

j'ai plusieurs questions :

- Est-ce que ça vaut la peine d'enfiler plusieurs barres avec un manchon ? Je pensais en couper une en deux comme ça j'arrive aux 2m. Mais un manchon en acier est-ce qui est recommandé ? En laiton? Ce manchon vaut-il mieux le souder à l'étain pour assurer la liaison? je pensais qu'il en existait en cuivre mais je trouve pas dans les commerces alentours.

Sinon peut-être les souder dans un tuyau de cuivre qui sert de manchon, car mes piquets ont des filetages différents, même pas sûre que ce soit du métrique alors galère... (vive la récup) Avez-vous des solutions?

Mais si ça se trouve, ce sont des efforts inutiles par rapport au gain.

- Comme je n'ai pas d'autres choix que de mettre une série de piquet sous la dalle béton, est-ce qu'il y a des règlementations pour les distances entre le tuyau PE gainé de l'arrivée d'eau ? et des murs porteurs ? Un regard est-il obligatoire ? Je voulais noyer le connecteur dans le béton et puis basta (mais pas le béton de la dalle, il y aura le hérisson entre les deux)

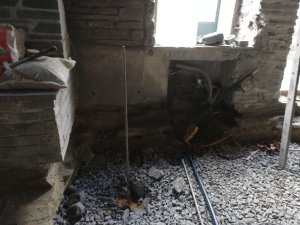

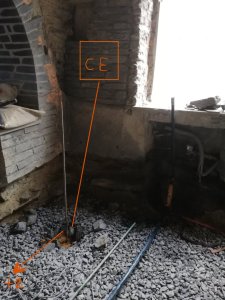

Ci-joint quelques photos, d'avance merci pour votre aide..
Maintenant que j'arrive au moment fatidique je doute de tout..

Il faut utiliser les manchons et autres accessoires prévus,un bricolage risque de ne pas résister et vous risquez d avoir des problèmes.Avant de couler le béton il est préférable de mesurer la terre.

PietPA a dit:

- Est-ce que ça vaut la peine d'enfiler plusieurs barres avec un manchon ?

Cliquez pour agrandir...

Absolument pas. Il est mieux de placer plusieurs piquets que de les "enfilés" l'un à l'autre. Voir la loi d'Ohm.

PietPA a dit:

Mais si ça se trouve, ce sont des efforts inutiles par rapport au gain.

Cliquez pour agrandir...

Oui, absolument, perte de temps et effort inutile. Voir ci-dessus.

PietPA a dit:

Un regard est-il obligatoire ?

Cliquez pour agrandir...

Non, mais il est toujours préférable de pouvoir vérifier les raccords.

Super merci pour votre réactivité

perenoel123 a dit:

Avant de couler le béton il est préférable de mesurer la terre.

Cliquez pour agrandir...

Oui je suis sur le coup, j'ai peut-être un contact qui à un telluromètre, sinon je demanderai à un électricien de la région

Cory a dit:

Oui, absolument, perte de temps et effort inutile.

Cliquez pour agrandir...

Bien reçu j'arrête de perdre mon temps alors

Merci à tous
je rattaque demain

Une petite explication sur la question :

PietPA a dit:

- Est-ce que ça vaut la peine d'enfiler plusieurs barres avec un manchon ?

Cliquez pour agrandir...

Il faut savoir que la somme de résistance mise en parallèle sera toujours plus petite que la plus petite de résistances.
Avec la calculette : https://www.digikey.be/fr/resources...rsion-calculator-parallel-and-series-resistor on peut voir que quatre très mauvaises résistances, respectivement de 60. 70. 90 et 180 ohms donneraient une résistance totale de 21 ohms.
Ce qui est absolument parfait.
