placement nouvelle terre + équipotentielles

Dans le forum Electricité générale - par EricS le 12 Août 2018

  1. EricS

    EricS Liège

    Bonjour,

    Alors là c'est LE sujet le plus nébuleux pour moi : les équipotentielles ! J'ai déjà passé des heures sur BricoZone à lire sur le sujet.

    Je plante de décor :
    • mon sectionneur de terre n'est pas en T, donc je connecterai les équipotentielles dans le coffret divisionnaire (lui-même relié au sectionneur par un 16mm2).
    • L'installation de chauffage sera constituée d'une chaudière gaz, tuyaux multicouche et des radiateurs (métalliques).
    • L'installation d'eau sanitaire est aussi en multicouche et l'eau chaude sera fournie par un boiler chauffé par la chaudière gaz.
    Voilà ce que je compte faire suite à tout ce que j'ai lu :
    • pour le chauffage : relier la sortie de la chaudière et les deux collecteurs en laiton (départ et retour) à la terre en 6mm2 avec des colliers
    • pour l'eau sanitaire : relier la sortie du compteur d'eau et les deux distributeurs en laiton (chaud et froid) à la terre en 6mm2 avec des colliers
    • placer un 4mm2 sous le tub de douche acrylique (non relié côté sdb puisque acrylique)
    Est-ce suffisant ou faut-il aussi raccorder chaque radiateur, chaque robinet ? (ça me paraitrait bête de devoir le faire)

    Le radiateur de la salle de bain est-il un cas à part ?

    On parle aussi de chaque partie métallique d'un bâtiment : les cornières métalliques situées à l'extérieur pour soutenir les briques au-dessus des fenêtres sont-elles concernées ? (je n'en ai jamais vu qui étaient reliées à du cuivre)

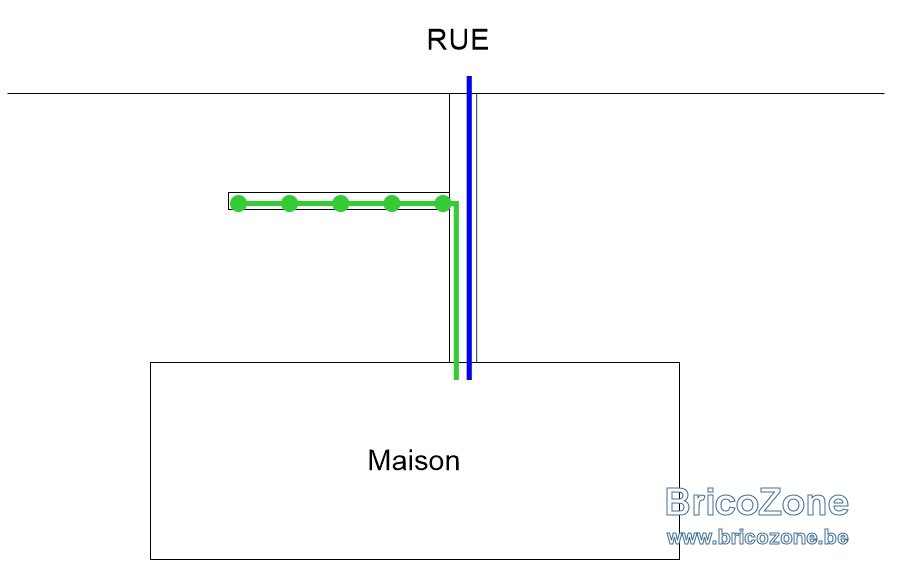

    Autre point : la terre : je vais planter 5 barres de terres dans une tranchée comme dans le schéma ci-dessous:

    Dans la tranchée entre la maison et la rue se trouve en principe:confused: la conduite d'eau, donc je n'ose pas y planter les barres de terre. J'ai une seconde tranchée de 60cm de profondeur (pour alimenter le futur portail qui se trouvera plus loin sur la gauche ) et je compte y placer mes 5 barres éloignées de 1,5 m (cette tranchée mesure 6 m).

    Ma question : faut-il protéger ce fil de 16mm2 entre les piquets puis entre le premier piquet et la maison ? Si oui, comment (petite gaine annelée style flex 20mm, grosse gaine annelée rouge, du sable, des 'tuiles', autre) ?

    Enfin, au niveau du coffret, mon fix-o-rail 72 modules est fourni avec deux barres de connexion terre : je peux en mettre en haut ET en bas : puis-je partager mes terres sur ces deux barres si je les ponte en 16mm2 ? (Ça me parait logique mais on ne sais jamais...).

    Pfff, j'espère ne pas avoir été trop long, je suis (trop) méticuleux et j'essaie de fournir le plus d'infos possibles.

    Je commence à voir le bout du tunnel niveau rénovation électricité (rassurez-vous :p).

    Merci d'avoir lu jusqu'ici :).

    EricS , 12 Août 2018
    #1
  2. Cory

    Cory Bruxelles

    La terre, la partie la plus simple et la moins contraignante de l'installation.
    pour le chauffage : relier la sortie de la chaudière et les deux collecteurs en laiton (départ et retour) à la terre en 6mm2 avec des colliers
    Parfait
    pour l'eau sanitaire : relier la sortie du compteur d'eau et les deux distributeurs en laiton (chaud et froid) à la terre en 6mm2 avec des colliers
    Très bien
    placer un 4mm2 sous le tub de douche acrylique (non relié côté sdb puisque acrylique)
    2,5² sous tube raccordé à la borne de terre d'une prise est bon aussi.

    Ce qui compte pour la terre est plus sont résultat que la manière.
    La distance entre piquet n'est absolument pas critique.
    Le 16² qui relie, d'une pièce, les piquets entre-eux ne doit pas (mais peut) être sous protection mécanique.

    puis-je partager mes terres sur ces deux barres si je les ponte en 16mm2 ?

    Mais oui

    Cory , 12 Août 2018
    #2
  3. EricS

    EricS Liège

    Une fois de plus : merci Cory :). Rapide et précis comme toujours.

    Je suis bien content de ne pas devoir raccorder chaque radiateur et chaque robinet à la terre.

    Pour l'équipotentielle douche, je vais le faire en 6mm2 car le tub se trouve à 2 m du distributeur eau chaude...donc autant utiliser le même câble et ne pas retirer un 4mm2 (ou 2,5mm2 tubé) depuis le coffret.

    Il me reste cependant une question sans réponse : "On parle aussi de chaque partie métallique d'un bâtiment : les cornières métalliques situées à l'extérieur pour soutenir les briques au-dessus des fenêtres sont-elles concernées ?"

    EricS , 12 Août 2018
    #3
  4. Cory

    Cory Bruxelles

    Non, ces cornières ne doivent pas être reliées à la terre.

    Cory , 12 Août 2018
    #4
  5. EricS

    EricS Liège

    OUF !!

    Plus j'avance et plus je me demande comment aurais-je pu m'en sortir sans l'aide de BricoZone et ses membres !

    Avec mention spéciale pour Cory, merci pour tout le temps consacré à répondre.

    EricS , 12 Août 2018
    #5
  6. Cory

    Cory Bruxelles

    :blush:

    Cory , 12 Août 2018
    #6
