Pompe piscine qui disjoncte ...

N

ninocam

• 3 Avril 2021

• #1

Bonjour, depuis quelques temps, ma pompe de piscine extérieure disjoncte de temps en temps au moment de la programmation ; lorsque j’active le on/off plusieurs fois elle bloque encore et finalement se remet en marche ... j’ai démonté le tableau, tous les fils sont bien en place; j’ai également nettoyé la pompe en soufflant un peu d’air.
Mais du coup je n’arrive pas à trouver la cause ...
Est-ce que vous auriez eu des cas similaires ?
Merci bcp !



le marseillais

• 3 Avril 2021

• #2

Bonsoir,

Quelle pompe pour quelle piscine ??



BG1000

• 3 Avril 2021

• #3

différentiel ou disjoncteur ?
pompe ou pac ?



N

ninocam

• 4 Avril 2021

• #4

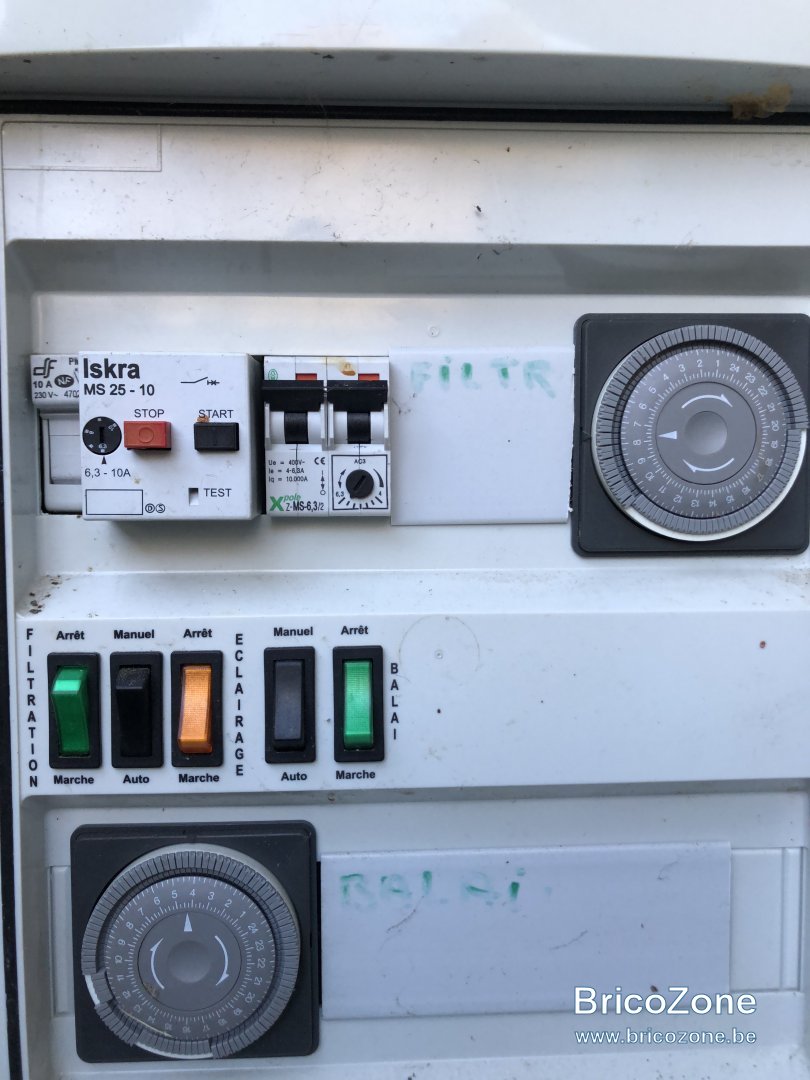

bonjour, il s'agit d'une pompe VDX 1CV mono d'une piscine enterrée de 9x4m avec un groupe de filtration standard. Je vous joins le tableau de l'équipement élec. C'est le disjoncteur Iskra qui se déclenche de temps de temps.
merci !



omega.067

• 4 Avril 2021

• #5

hello
comme c'est un disjoncteur moteur magnéto-thermique, il y a des chances que ta pompe "calle" ou peine au démarrage, ce qui fait "durer" la sur-intensité due au démarrage, qui habituellement dure 1 à 2 secondes, si c'est plus, c'est que le moteur est trop "chargé" et le thermique fait son boulot, il déclenche
un bon entretien de la pompe, moteur compris, devrait remédier au "défaut"



Fgalette

• 4 Avril 2021

• #6

Il faut en premier lieu vérifier le serrage de toutes les bornes de connexion, sur moteur, sur le magnéto-thermique (photo), sur le disjoncteur de protection.
Ensuite, le condensateur du moteur est peut être sur le point de mourir, ou un problème mécanique qui rend son démarrage parfois difficile, comme par exemple ses 2 roulements à billes usés.



RobBZ

• 4 Avril 2021

• #7

Le disjoncteur va de 6,3 à 10. Avec la plaque signalétique du moteur, vous allez peut-être voir qu'il est au dessus de 6,3A (Mais ça m'étonnerais...)

Le souci vient sûrement de la pompe...



Fgalette

• 4 Avril 2021

• #8

Une photo de la pompe et la plaque signalétique serait bien.



flashman

• 4 Avril 2021

• #9

Sûrement le condensateur presque mort.



N

ninocam

• 4 Avril 2021

• #10

merci pour vos réponses ! j'ai effectué le nettoyage de la pompe et vérifier les connexions = OK; j'ai l'impression que le condensateur est effectivement fatigué; je vais le changer. merci



omega.067

• 4 Avril 2021

• #11

RobBZ a dit:

Le disjoncteur va de 6,3 à 10. Avec la plaque signalétique du moteur, vous allez peut-être voir qu'il est au dessus de 6,3A (Mais ça m'étonnerais...)

Le souci vient sûrement de la pompe...

Cliquez pour agrandir...

1CV qu'il dit le Mr, donc entre 3,5 et 4A , alors, même réglé au minimum, ça devrait tenir



Fgalette

• 4 Avril 2021

• #12

omega.067 a dit:

1CV qu'il dit le Mr, donc entre 3,5 et 4A , alors, même réglé au minimum, ça devrait tenir

Cliquez pour agrandir...

Ca voudrait dire aussi que le moteur n'a pas de réel protection, car mettre un 6/10 sur un moteur qui fait 4 au max . Mais bon on a pas vu la plaquette.



N

ninocam

• 5 Avril 2021

• #13

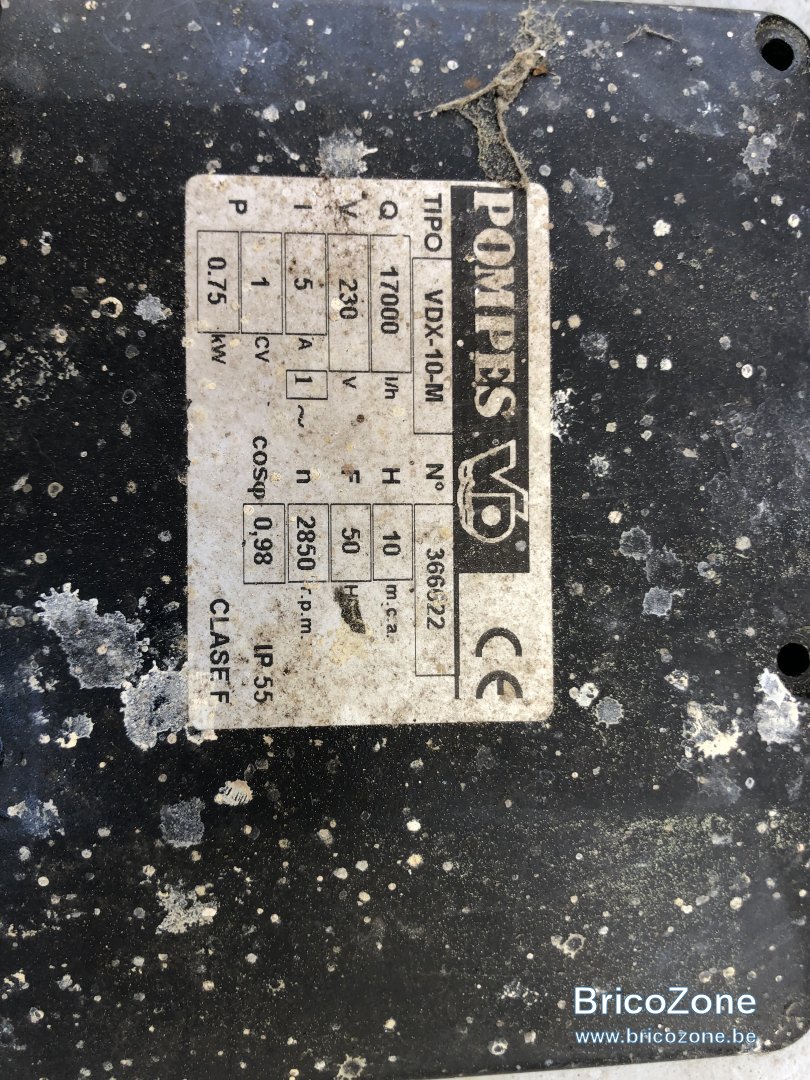

pour info la plaque de la pompe



Fgalette

• 5 Avril 2021

• #14

Bonjour,
5 A, le magnéto thermique a encore bien été choisi pour le calibrage !
Reste plus qu'a remplacer le condensateur comme je le préconisais, même si c'est pas ça la cause, cela ne fera pas de tord et ne coute pas cher.



N

ninocam

• 5 Avril 2021

• #15

De ce que je comprends le magneto thermique aurait dû couvrir l’intensité de la pompe ... j’ai pensé au condensateur car j’arrive à lancer la pompe en entraînant les ailettes lorsqu’elle bloque. Si c’est autre chose je sèche ...



Fgalette

• 5 Avril 2021

• #16

Si lors du calage de la pompe, elle démarre en lançant par les ailettes, c'est a coup sûr le condensateur !
Oui pour le magnéto, il aurait fallu un 4 / 6A au lieu de 6 / 10A, mais bon il y est donc.
Il ne fait aucun doute qu'en cas de blocage de la pompe il va déclencher, car l'intensité grimpe très fortement.
Par contre si le moteur force pour une raison ou l'autre et que son intensité monte mais n'atteint pas le seuil de déclenchement du 6/10, alors le bobinage va cuire doucement et finir en court circuit, moteur mort.
Ceci dit, il est très fréquent de voir des installations de moteur monophasé sans magnétothermique !



Dernière édition: 5 Avril 2021

D

dell1980

• 3 Septembre 2023

• #17

Bonjour
Je déterre ce post en espérant que vous pouvez m’éclairer

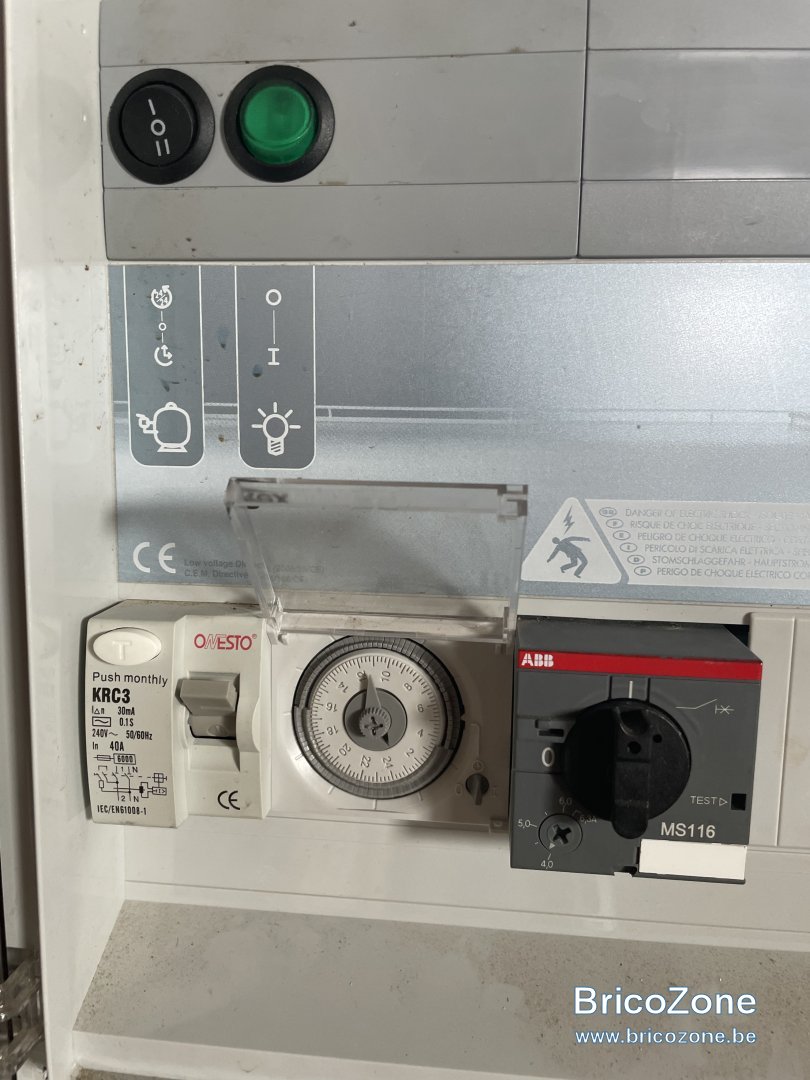

Depuis 2 semaines environs j’ai le disjoncteur ABB de mon coffret qui saute de manière aléatoire .

soit ça peut fonctionner nickel pendant 24h , soit comme ce matin ,au moment de démarrer , il saute et se met sur 0.

hier soir il s’est mis sur 0 aussi , et quand je voulais le mettre sur 1 . Il ne restait pas , il revenait en 0 immédiatement . Après 2 ou 3 essais j’ai pu le remettre en fonctionnement .
L’installation a 3 ans et je n’ai jamais rien changé

dernizr point , le disjoncteur est mis sur 4Ampere je crois et la pompe est 4.8A . Mais s’est réglé comme ça depuis le début de l’installation y’a 3 ans

pouvez vous l’aiguiller sur des pistes pour ce soucis ?

merci à vous



Fgalette

• 3 Septembre 2023

• #18

Bonjour,

Si c'est bien 4,8, monter le réglage du disjoncteur entre 4,5 et 5, donc +/- 4,75 - 4,8A.



BG1000

• 3 Septembre 2023

• #19

Le coffret n'est pas conforme au rgie 2023 et antérieur....
Le différentiel est du type AC interdit en Belgique et commun dans le petit pays entre la Bretagne et la Belgique.

Si un élément de protection déclenche il faut en premier trouver la cause. Sans doute une surcharge, voir les parties tournantes et les évacuations voir tout ce qui peut entraîner une réduction de débit.



D

dell1980

• 3 Septembre 2023

• #20

fgalette a dit:

Bonjour,

Si c'est bien 4,8, monter le réglage du disjoncteur entre 4,5 et 5, donc +/- 4,75 - 4,8A.

Cliquez pour agrandir...

Merci , je vais déjà commencer par cela
