Pont pour emplacement vide tableau électrique

  • #1
Bonjour
Je m'appelle Thibault, je rénove ma maison de 1900.
Je suis entrain d'installer un tableau divisionnaire au grenier pour y faire un appartement pour mon fils.
Tout est bon sauf une question.
Dans le tableau deuxième ligne, j'ai un différentiel 63a type AC.
Ce dernier alimente d'une part le grenier et escalier et d'autre part le reste de l'appartement.
J'aimerai laisser un emplacement vide dans ma ligne pour séparer prises et lumières grenier du reste de l'appartement.
C'est un tableau 2 lignes.
Mes disjoncteur sont des Legrand auto pour les 10a et a vis pour les 16a.
La question comment faire un pont entre le 10a lumière grenier et le 16a prises chambre de l'appart en rentrant sur le même différentiel.
Les cordons fait pour ne conviennent pas, trop long et les disjoncteurs a vis sont unipolaire.

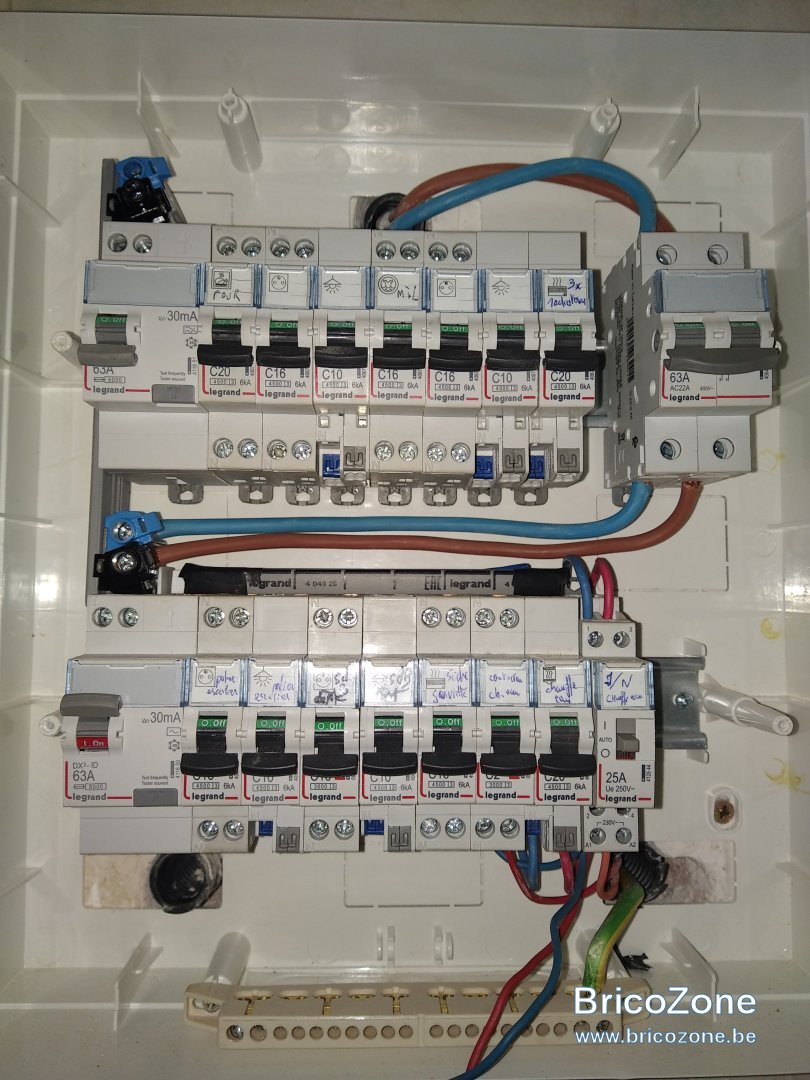

Cf photo du tableau. Les étiquettes ne correspondent pas forcément.
L'idée c'est différentiel, prises grenier, lumière Grenier,... espace vide..., prise chambre, lumière chambre, prise sdb, lumière sdb, 2a chauffe eau, 20a chauffe eau et contacteur J/N.


Encore merci a vous

  • #2
Hello,

Tu es sur un forum Belge
Bien que certains français passe ici, il est préférable de poser ta question sur bricozone.fr

Les normes Belges et Française ne sont pas identiques et un moyen autorisé en France pourrait être interdit en Belgique et vice versa

  • #3
Bonjour,
Il existe un bricozone.fr adapté à la législation Française; il ne faudrait pas que nos conseils vous mette en porte- faux ;-)

  • #4
Merci de vos réponses. Je vais voir ça. Di jamais vous avez des idées tout de même. Je pensais utilisé 4 borne de branchement disjoncteur et mettre un câble neutre et phase de 10mm2 ?
