Pool House Toiture Bac Acier

Bonjour,

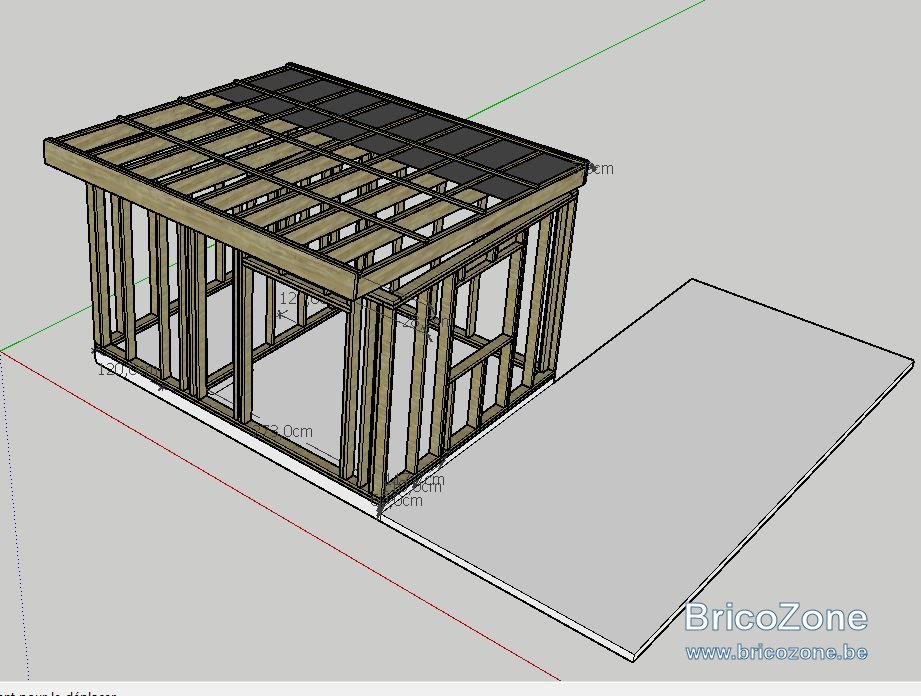

N’étant pas expert, je m’adresse à vous pour dimensionner la toiture "plate " 6% de pente avec Bac Acier posé sur latte contre latte et pare pluie du futur Pool House
Les dimensions internes des murs sont de 320 cm sur 430 cm. Je suis dans au sud de Vienne Zone A2. Hauteur des murs : 250 cm et ils seront en ossature bois de 45x120.
J’envisage de disposer les solives ( si c'est le bon terme) sur les 320cm entraxe 55cm .

Pouvez-bous m’indiquer si cette façon de faire est la bonne ou si je dois les mettre dans l'autre sens.

Si oui, comment dimensionner :

• la section des solives pour une portée de 320? ( sur le plans 45 x 220 espacé de 55cm qui je pense est trop)

• l’espacement entre les solives ?

• le lattage et contre latage en 30x50 pour créer le vide d'air ?
• Es ce que le vide d'air 6cm est suffisant ?
• Es ce que 6% de pente et suffisant ( je pourrais passer à 5 pour gagner en hauteur)

Je cherche en particulier à descendre la hauteur de la charpente ( ou la pente) afin de faire un habillage tout autour du toit type acrotére.

Compte-tenu des dimensions, si une autre façon de faire est plus appropriée, n’hésitez pas à me le signaler.

Niveau isolation et plafond au dessous

• OSB. 15 ?
• pare vapeur
• isolant fibre de bois entr solive 150 ou 100

Je précise que le la droite il y aura un préau mais le distance seront équivalente donc je me servirai des premiers calculs
Merci pour vos réponses

Salut,

Petit complément , J'ai eu deux petits retours pour les solives :

Le premier me conseillait de descendre en 45x145 entraxe 60
Le second en 63x175 entraxe 60.

Pour les 2 cas sils m'ont dit que les sections qu'ils m’annonçaient été surdimensionnés.

Je ne sais plus trop à quoi m'en tenir sachant que mon objectif été de réduire la hauteur totale de la charpente tout en évitant que le toit s’effondre aux premières neiges.

Dans l'attente de vos conseils .

Bonne journée .

PS : @fradeco j'ai pu lire que vous aviez une aisance particulière pour ce genre de calcul. Ça serait génial si vous pourriez me conseiller .

@Ptityo42 bonjour,

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

Si on considère une charge de 125.75 kg/m² dont 90 kg/m² de charges occasionnelles temporaires (neige ou vent ou un homme plus matériel ) + 35.75 kg/m² de charges permanentes uniformément réparties comme suit :

TOITURE PLATE

Bac acier 8.64 kg/m²
Lambourdes de mise en pente (Pente = 1.5 cm/m min. A confirmer par fournisseur bacs acier) = 4.60 kg/m²
Isolation fibre de bois ép 150 mm = 7.5 kg/m²
Pare vapeur pour mémoire.
Poids propres des solives de résineux = 6 kg/m²
Faux plafond OSB ép.15 mm = 9 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre pour une portée de 3.20 m des solives de résineux de classe C 24 d'une section minimum de 45 x 145 mm espacées de maximum 50 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/ 350 ou 3.200 / 350 = 9.1 mm.
Flèche instantanée sous l'effet de la charge globale = 8 mm

Bonne réflexion

Merci @fradeco pour cette réactivité et cette précision ,.

Vous me confortez dans l'option de prendre des sections de 45x145 , je pourrais alors gagné en hauteur et avoir un rendu plus harmonieux je fini de dessiner tout ça et je posterai pour plus de clarté.

Juste une dernière question , vous faites allusion à un pente de 1,5cm/m en fonction du fabricant , j'avais regardé chez BAC ACIER il parle de 5% pour des nervures > 35mm , ce qui donne 5cm/m pour le pente es ce ceci ?

Par contre je vais regarder si il y a des fabricant qui propose du 1,5 cm/m , je gagnerais pas mal de hauteur.

Encore un grand merci , c'est avec des gens passionnés comme vous qu'on se sent rassuré et qu'on aime apprendre de nouvelles choses.

En fait pour moi, la pente de 1.5 cm/m est OK si les bacs aciers sont d'une pièce c'est à dire sans joint.
Lorsqu'il y a des joints // à la pente il faut au moins 5 cm/m pour accélérer l'écoulement.

Pour l'abri de jardin, j'ai du 2 cm/m en une seule pièce, même par grand vent, pas d'infiltration.
J'ai quand même mis une sous toiture souple par précaution.
