Prise sans terre salle de bain

kevin084862

• 27 Septembre 2022

• #1

Bonsoir à tous et déjà merci pour vos futurs réponses.

Je viens d acheter un studio où je dois mettre l électricité aux normes, la résidence date de 1978......
Dans la salle de bain, il y a une prise sans terre... je l ai démontée et effectivement il n y a aucun fils de terre qui arrive....

Est ce vraiment obligatoire d avoir une terre??? Certains disent oui d autres non car c est une rénovation....

De plus je ne vois même pas de gaine pour dire d essayer de tirer un fils de terre......



Cory

• 27 Septembre 2022

• #2

Bonjour,
Une prise sans terre dans une salle de bain c'est vivre dans le danger.
Le fil de terre en 2.5² peut être placé en apparent, par exemple, collé le long de la plinthe sous un guide fil.



BG1000

• 27 Septembre 2022

• #3

Dans quel volume est la prise?



M

Mafiabaab

• 29 Septembre 2022

• #4

C’est pas obligatoire sauf si vous avez un appareil de classe 1 dessus. (Genre machine à laver ou autre)
Si c’est pour la brosse à dent électrique, c’est bon…



kevin084862

• 2 Octobre 2022

• #5

Une question, sur le circuit du chauffage électrique 2000w, puis-je ajouter une prise électrique ?



Cory

• 2 Octobre 2022

• #6

Oui à la condition de ne pas dépasser 8 points.



twautele

• 2 Octobre 2022

• #7

sinon il y a des prises spécial rasoir avec transformateur d’isolement.
ref : Legrand 067159



kevin084862

• 10 Octobre 2022

• #8

Autre petite question, je dois placer un chauffage électrique de max 2000w.
Problème c est que je voudrais le raccorder directement dans le blochet mais le cable est trop court et de plus il y a une fiche.

Ma question, est ce que je peux couper la fiche et allonger le cable +- de 3m jusque dans le blochet, à savoir que le cable sera dans une goulotte en plastique et donc le raccord dans la goulotte. Est ce bon pour les normes? Merci d avance



Cory

• 10 Octobre 2022

• #9

Pas de raccords en dehors d'une boîte ou blochet.
Donc pas dans une goulotte.



kevin084862

• 10 Octobre 2022

• #10

Cory a dit:

Pas de raccords en dehors d'une boîte ou blochet.
Donc pas dans une goulotte.

Cliquez pour agrandir...

OK merci de l info



kevin084862

• 4 Décembre 2022

• #11

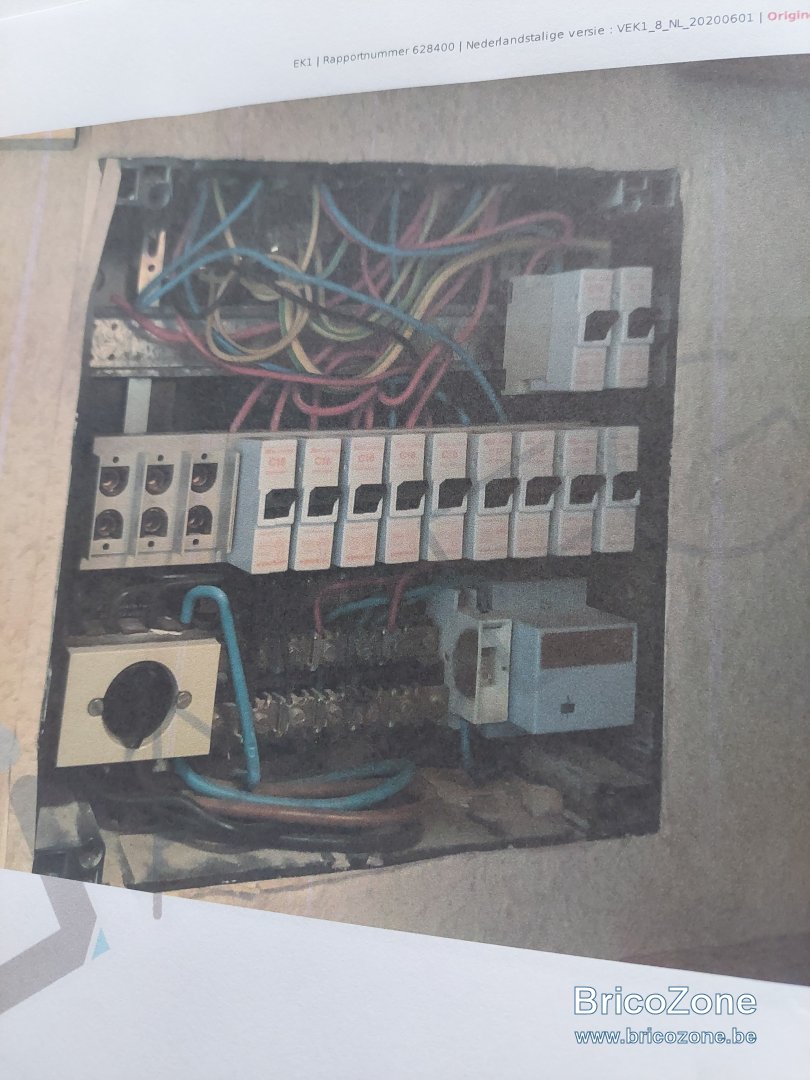

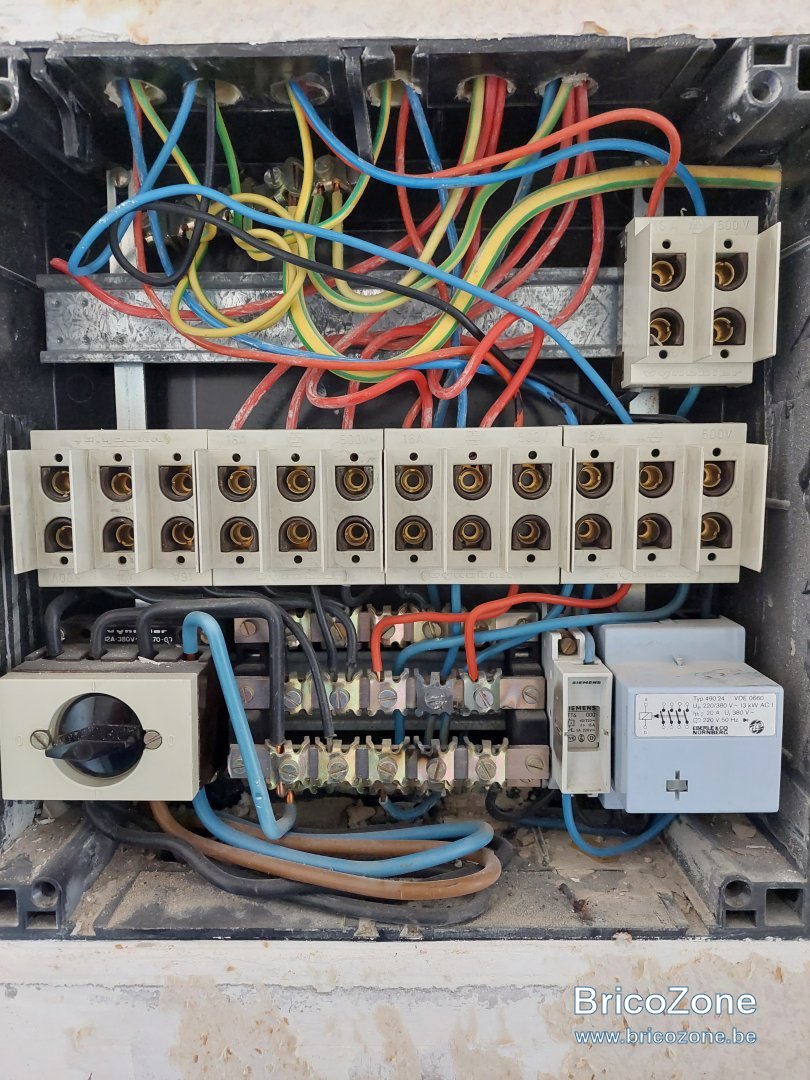

Je dois mettre mon coffret aux normes

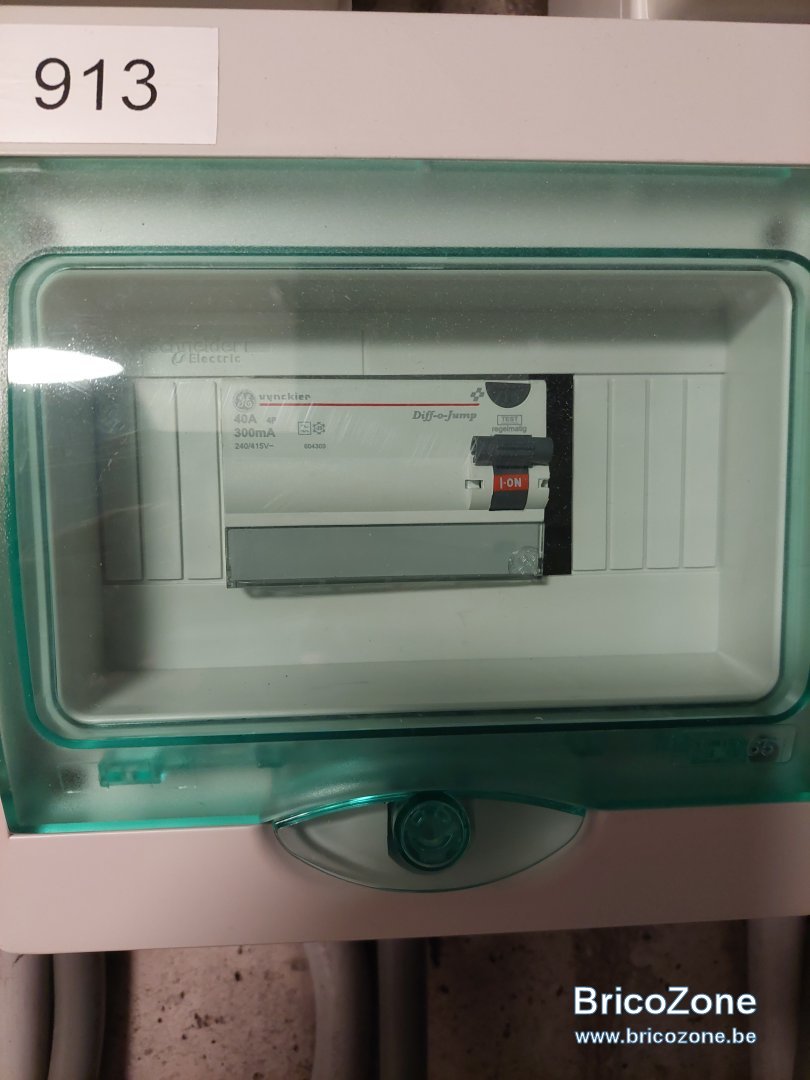

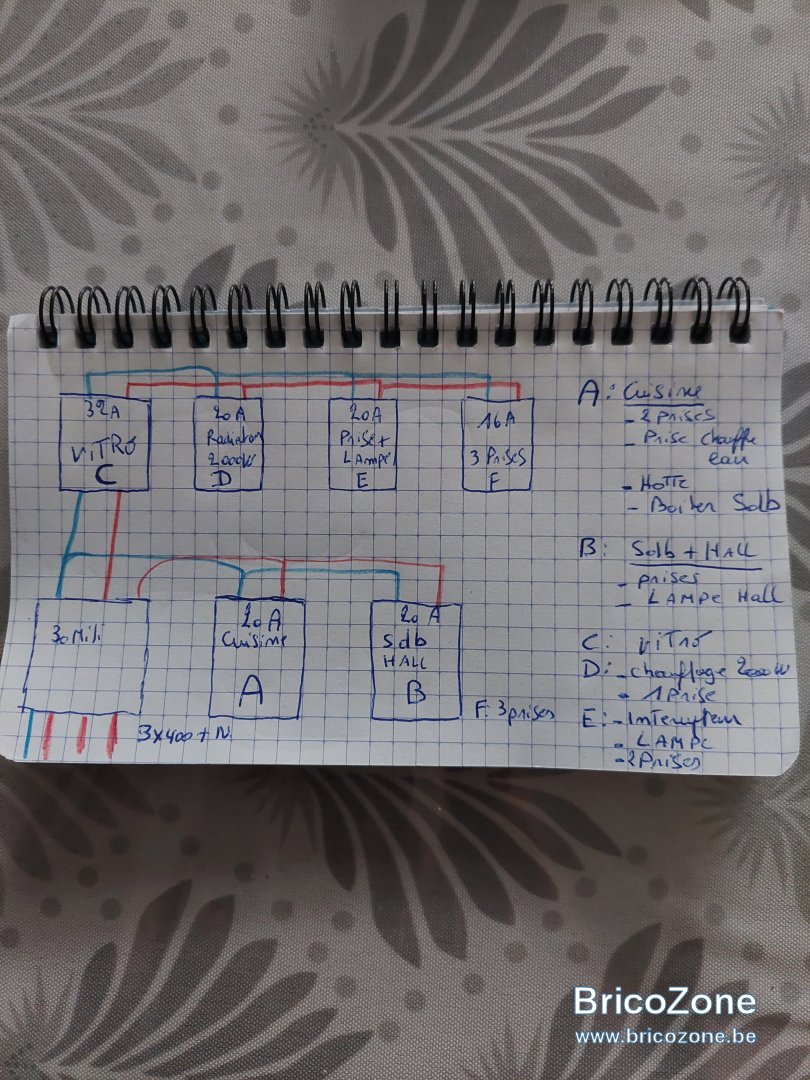

Voici ce que je compte faire, est ce ok comme cela? En sachant que un disjoncteur 300mili est installé à côté de mon compteur.



Cory

• 4 Décembre 2022

• #12

Il 'y a que la salle de bain, le lave vaisselles, lave linge, sèche linge, qui doivent se trouver sur le 30mAm.
La taque n'y a pas sa place ni les prises et éclairage cuisine.
9a peut rester mais je met toujours le minimum obligatoire sur le 30mAm.



kevin084862

• 4 Décembre 2022

• #13

Cory a dit:

Il 'y a que la salle de bain, le lave vaisselles, lave linge, sèche linge, qui doivent se trouver sur le 30mAm.
La taque n'y a pas sa place ni les prises et éclairage cuisine.
9a peut rester mais je met toujours le minimum obligatoire sur le 30mAm.

Cliquez pour agrandir...

Merci pour la réponse

Je n y connais absolument rien....

Comment dois-je procéder pour cabler le tout.....



BG1000

• 4 Décembre 2022

• #14

En premier déterminer le type de distribution et la tension. Je doute que ce soit du 3x400+N comme indiqué sur le schéma.
Voir la sortie du sectionneur avec deux pôles sur la même barre
32A pour une cuisinière en tri c'est de trop
pas besoin d'un disjoncteur général cuisine..



kevin084862

• 4 Décembre 2022

• #15

BG1000 a dit:

En premier déterminer le type de distribution et la tension. Je doute que ce soit du 3x400+N comme indiqué sur le schéma.
Voir la sortie du sectionneur avec deux pôles sur la même barre
32A pour une cuisinière en tri c'est de trop
pas besoin d'un disjoncteur général cuisine..

Cliquez pour agrandir...

Merci pour la réponse
C est bien du triphasé avec neutre.
Le 32 A, est placé car fils en 4mm2 et vitro câblée en mono. Bon c est d après ce qu on m a expliqué......



BG1000

• 4 Décembre 2022

• #16

4mm2 c'est max 25A, 32A c'est 6mm2 min
Si c'est du tri il faut câbler la taque pour du tri et pas en mono

Merci de mesurer les 3 tensions phases terre



kevin084862

• 4 Décembre 2022

• #17

BG1000 a dit:

4mm2 c'est max 25A, 32A c'est 6mm2 min
Si c'est du tri il faut câbler la taque pour du tri et pas en mono

Merci de mesurer les 3 tensions phases terre

Cliquez pour agrandir...

OK je note 25A
Pourquoi cabler la vitro en tri?? Elle était câblée à n origine en.mono. quand je l ai démontée



BG1000

• 4 Décembre 2022

• #18

Il faut plus de précisions

• puissance de la taque (2 feux, 4 feux)
• Schéma de raccordement
• valeur du disjoncteur de branchement
• tension du raccordement 3x400+N 3x230 1x230

Si on a du tri utiliser une charge mono induit un déséquilibre
si 32A en mono, il faut un raccordement de 3x32A soit 22kW (400V) pour 7kW de taque.
Si plaque sur 2 phase cela fait 2 phases à 15A, soit un raccordement de 10kW (400V)



kevin084862

• 18 Janvier 2023

• #19

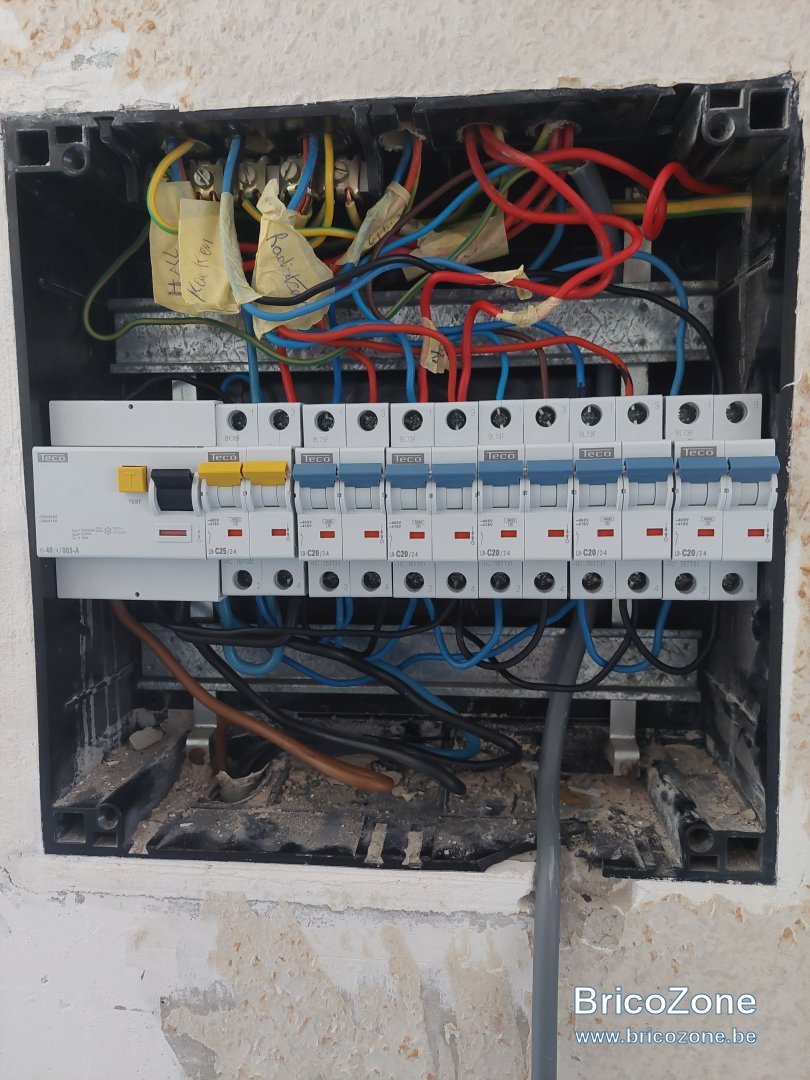

Voilà j ai câblé le coffret...... par contre au démontage des anciens fusibles, j ai remarqué qu un des fusibles était câblé avec un fil rouge comme neutre bon la j ai remis comme c était mais je présume que je ne peux laisser comme ça...... puis je enrouler du tape bleu sur le fil???? sachant qu'il est impossible de tirer de.nouveau cable......

Merci d avance pour vos infos



Cory

• 18 Janvier 2023

• #20

STRICTEMENT INTERDIT de changer la couleur des fils.
Laissez tel quel.
