Comment câbler une Huawei backup box-b0 ?

tazes

tazes

  • #1
Bonjour à tous,

Comme déjà annoncé dans des précédents topics de ce forum j'ai un onduleur Huawei et 10 kwh de batteries Huawei Luna 2000 d'installé en monophasé cependant je me pose la question comment câbler une Huawei backupbox-b0 mais du côté coffret d'habitation ?
J'ai un disjoncteur différentiel 30ma 63A en tête d'installation et un disjoncteur 25A 2 pôles dans mon coffret d'habitation qui protège mon onduleur 6KTL-L1 cependant je n'arrive pas à comprendre comment câbler cette boxe, dois-je sortir de ce disjoncteur habitation 25 A vers l'arrivée de la Backupbox ?
Concernant la partie à sauver en cas de coupure, comment devrais-je câbler mon coffret d'habitation en prenant l'exemple que je veux alimenter mes deux frigos en sachant qu'ils sont déjà alimentés par un disjoncteur 10A ?
Pouvez-vous m'aider en schématisant le câblage ? :rolleyes:

  • #3
Usuellement il y a un différentiel de 300mA en tête d'installation suivit de différentiel subordonnés de 30mA (sauf pour les VE).

Que dit le mode d'emplois ????

Il faut s'assurer que cet 'inverseur' de source est conforme à de mémoire Synergrid C10/11 et que l'onduleur soit approuvé par Synergrid.

En sortie d'un inverseur de source côté 'isolé' du réseau il faut s'assurer que le régime de neutre soit respecté par mise à la terre d'un des pôles de l'onduleur.
Il faut bien sûr faire suivre la sortie par un différentiel 300mA suivit d'un différentiel 30mA si nécessaire. Sans la mise à la terre d'un pôle les différentiels seraient inopérant en mode isolé du réseau.

Il faut raccorder la source onduleur et la source réseau à l'inverseur de source.
En sortie les différentiels et les protections des circuits protégés.

Je mettrais ces éléments dans un coffret séparé....

  • #5
BG1000 a dit:
Usuellement il y a un différentiel de 300mA en tête d'installation suivit de différentiel subordonnés de 30mA (sauf pour les VE).

Que dit le mode d'emplois ????

Il faut s'assurer que cet 'inverseur' de source est conforme à de mémoire Synergrid C10/11 et que l'onduleur soit approuvé par Synergrid.

En sortie d'un inverseur de source côté 'isolé' du réseau il faut s'assurer que le régime de neutre soit respecté par mise à la terre d'un des pôles de l'onduleur.
Il faut bien sûr faire suivre la sortie par un différentiel 300mA suivit d'un différentiel 30mA si nécessaire. Sans la mise à la terre d'un pôle les différentiels seraient inopérant en mode isolé du réseau.

Il faut raccorder la source onduleur et la source réseau à l'inverseur de source.
En sortie les différentiels et les protections des circuits protégés.

Je mettrais ces éléments dans un coffret séparé....
Cliquez pour agrandir...

Bonjour BG1000,

Merci pour ces renseignements cependant je n'arrive pas à comprendre comment raccorder le côté habitation j'ai actuellement deux rangées de disjoncteurs de raccorder avec 2 barrettes de pontage en 16 mm2, si je veux utiliser mon installation complète ( backup ) en cas de coupure de courant j'imagine que je pourrais utiliser un 2 x 16 mm2 en sortie des barrettes de pontages ( en sortie de mon mon différentiel ) et le raccorder à l’inverseur coté backup de la boxe Huawei ?
Du coté de l'arrivée de l'inverseur je peux utiliser un 16 mm2 depuis les bornes d'arrivée de mon coffret habitation ?
A ce propos cas t-il comme protection ( disjoncteur et différentiel ) dans la Backup-box Huawei ?

Ps: Si je comprends bien il devrait avoir une tension à la sortie de l'inverseur côté Backup ( venant des barrettes de pontages coffret habitation ) en utilisation standard ( réseau fonctionnelle ) sauf que le contacteur n'est pas excité ?

Dernière édition:
  • #6
Ce n'est pas tout à fait un inverseur de source mais c'est sur le même principe
Raccordé dans la boîte
  1. La sortie de l'onduleur, qui doit être protégé
  2. L'entrée venant du réseau (en déviation des éléments qui sont en permanence sur le réseau dans le coffret originel)
  3. La sortie vers les éléments qui doivent être alimenté sur batterie en cas de perte du réseau, sortie vers un nouveau coffret (secours)
S'il y a du réseau et des PV tout est en parallèles PV, réseau, batterie
S'il y a panne du réseau est alimenté par la batterie et les PV, les secours

Il y a une notice qui explique relativement bien et une vidéo

C'est quoi comme alimentation réseau 230 mono tri, 400+N tri? L'onduleur est en mono?

Backuper l'ensemble de l'installation ne me paraît fort utile, éventuellement éclairage led, frigo, télémétrie,téléphonie....

  • #7
BG1000 a dit:
Ce n'est pas tout à fait un inverseur de source mais c'est sur le même principe
Raccordé dans la boîte
  1. La sortie de l'onduleur, qui doit être protégé
  2. L'entrée venant du réseau (en déviation des éléments qui sont en permanence sur le réseau dans le coffret originel)
  3. La sortie vers les éléments qui doivent être alimenté sur batterie en cas de perte du réseau, sortie vers un nouveau coffret (secours)
S'il y a du réseau et des PV tout est en parallèles PV, réseau, batterie
S'il y a panne du réseau est alimenté par la batterie et les PV, les secours

Il y a une notice qui explique relativement bien et une vidéo

C'est quoi comme alimentation réseau 230 mono tri, 400+N tri? L'onduleur est en mono?

Backuper l'ensemble de l'installation ne me paraît fort utile, éventuellement éclairage led, frigo, télémétrie,téléphonie....
Cliquez pour agrandir...

L'alimentation réseau et l'onduleur sont en 230 mono. :p
Comment Backuper une partie de l'installation car si j'isole l'alimentation de mes frigos et éclairages dans un coffret séparé j'imagine qu'ils seront alimenté que en cas de coupure ? :(

  • #8
Le Backup Box est utilisé dans un système d'installation PV résidentielle de toiture pour contrôler
l'état de l'onduleur, qu'il soit raccordé au réseau ou hors réseau. En cas d'échec du réseau, l'onduleur
passe à l'état hors réseau et fournit de l'énergie aux charges hors réseau en mode d'alimentation de
secours. Lorsque le réseau se rétablit, l'onduleur repasse à l'état raccordé au réseau.


3.3 Installation d'un câble d'alimentation de sortie pour les charges hors réseau



3.4 Installation d'un câble d'alimentation de sortie CA du réseau


3.5 Installation d'un câble d'alimentation d'entrée CA de l'onduleur

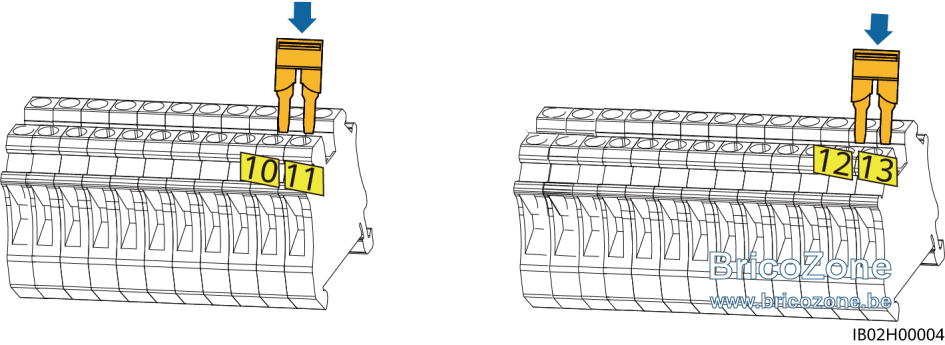

Fil neutre déconnecté
Si le fil neutre doit être déconnecté en mode hors réseau (comme en Allemagne), conformément
à la norme de réseau électrique locale, insérez la plaque de court-circuit entre les numéros 10 et
11 de la borne CA X3 pour le Backup Box monophasé. Insérez la plaque de court-circuit entre les
numéros 12 et 13 de la borne CA X3 pour le Backup Box triphasé.





  • #9
BG1000 a dit:

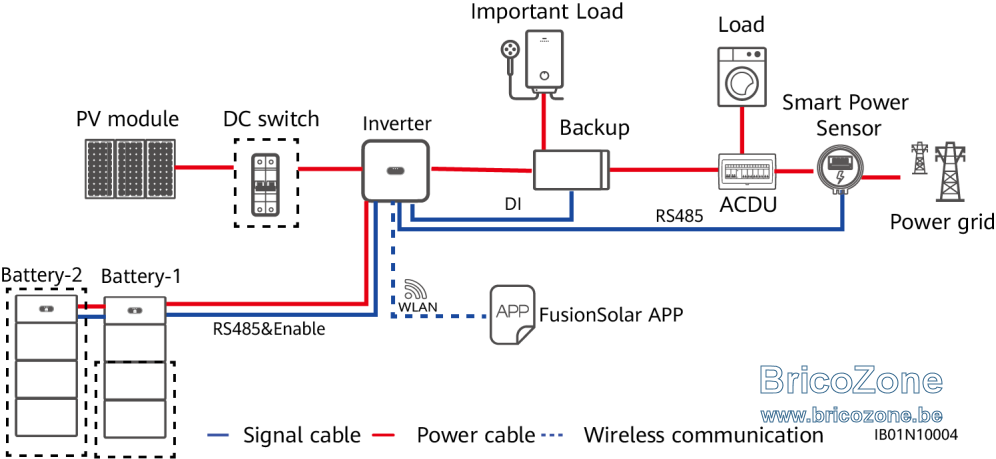

Le Backup Box est utilisé dans un système d'installation PV résidentielle de toiture pour contrôler
l'état de l'onduleur, qu'il soit raccordé au réseau ou hors réseau. En cas d'échec du réseau, l'onduleur
passe à l'état hors réseau et fournit de l'énergie aux charges hors réseau en mode d'alimentation de
secours. Lorsque le réseau se rétablit, l'onduleur repasse à l'état raccordé au réseau.
Voir la pièce jointe 178194

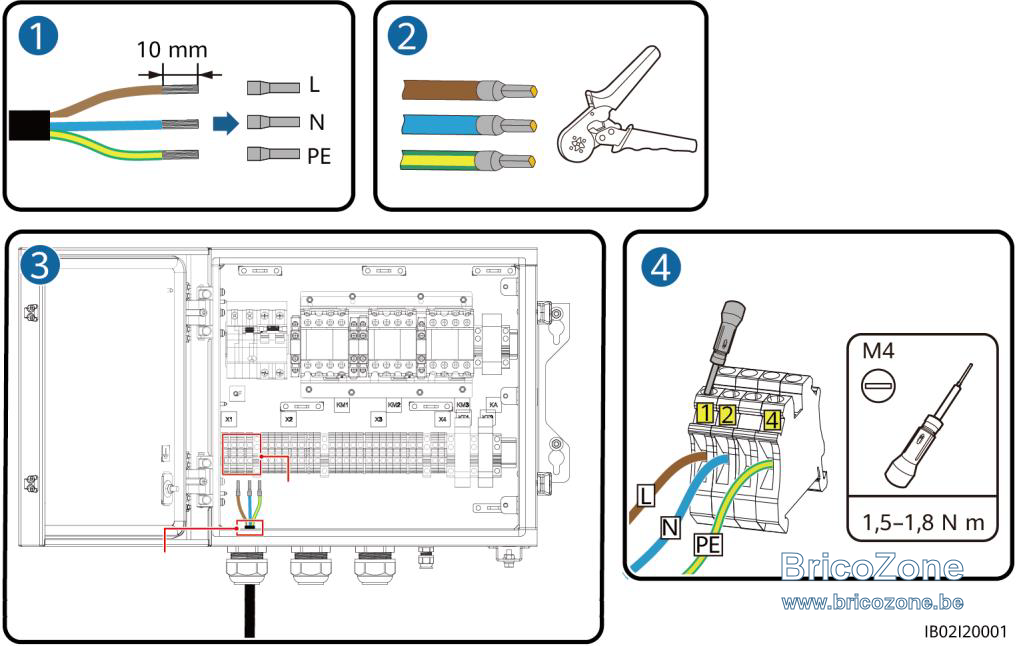

3.3 Installation d'un câble d'alimentation de sortie pour les charges hors réseau
Voir la pièce jointe 178195


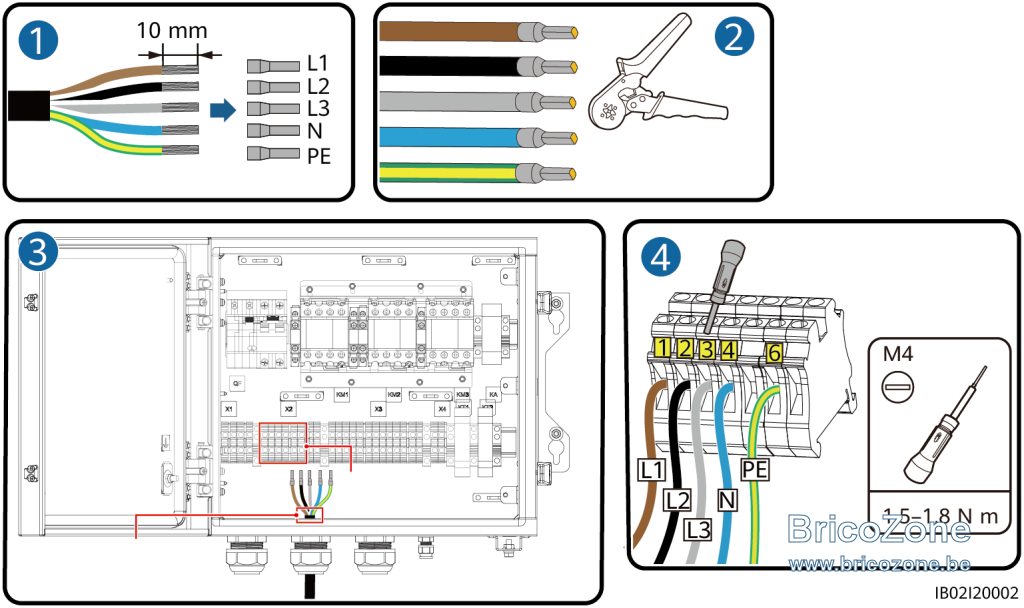

3.4 Installation d'un câble d'alimentation de sortie CA du réseau
Voir la pièce jointe 178196

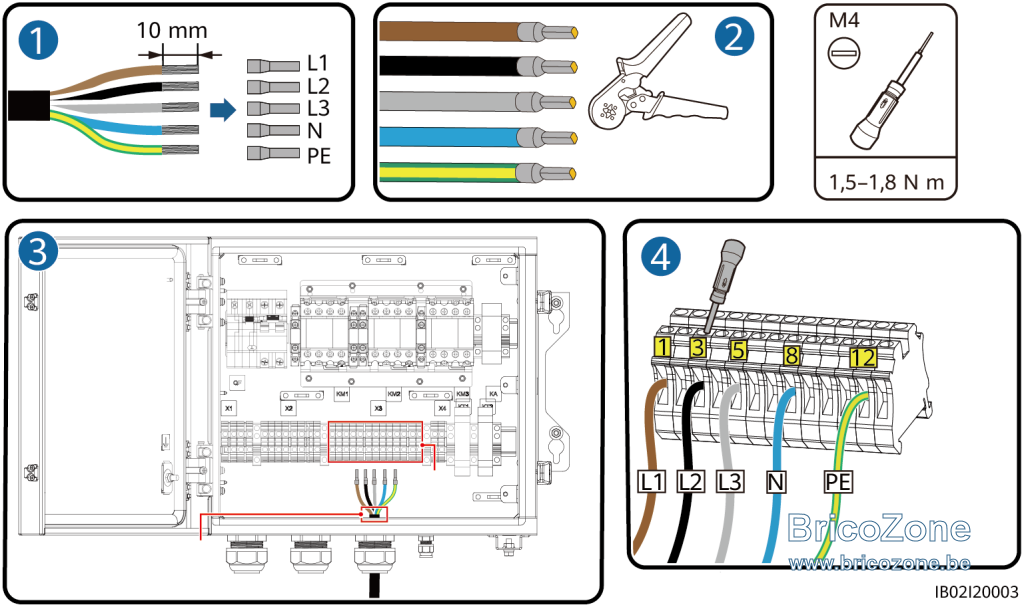

3.5 Installation d'un câble d'alimentation d'entrée CA de l'onduleur
Voir la pièce jointe 178197

Fil neutre déconnecté
Si le fil neutre doit être déconnecté en mode hors réseau (comme en Allemagne), conformément
à la norme de réseau électrique locale, insérez la plaque de court-circuit entre les numéros 10 et
11 de la borne CA X3 pour le Backup Box monophasé. Insérez la plaque de court-circuit entre les
numéros 12 et 13 de la borne CA X3 pour le Backup Box triphasé.
Voir la pièce jointe 178198



Cliquez pour agrandir...


J'ai bien compris le fonctionnement de la BAckupBox BG1000 cependant je bute sur le côté câblage depuis mon installation existante, Je ne comprends pas comment les frigos pourrait fonctionner en mode standard ( réseau fonctionnel ) et à la fois en cas de coupure de courant si je suis obligé d'isoler l'alimentation dans un coffret séparément ?

  • #10
Le Backup Box est utilisé dans un système d'installation PV résidentielle de toiture pour contrôler
l'état de l'onduleur, qu'il soit raccordé au réseau ou hors réseau. En cas d'échec du réseau, l'onduleur
passe à l'état hors réseau et fournit de l'énergie aux charges hors réseau en mode d'alimentation de
secours. Lorsque le réseau se rétablit, l'onduleur repasse à l'état raccordé au réseau.

  • #11
BG1000 a dit:
Le Backup Box est utilisé dans un système d'installation PV résidentielle de toiture pour contrôler
l'état de l'onduleur, qu'il soit raccordé au réseau ou hors réseau. En cas d'échec du réseau, l'onduleur
passe à l'état hors réseau et fournit de l'énergie aux charges hors réseau en mode d'alimentation de
secours. Lorsque le réseau se rétablit, l'onduleur repasse à l'état raccordé au réseau.
Cliquez pour agrandir...

Si je comprends bien ( je suis lent à la détente :blush: ) mes frigos seront toujours alimenter que ce soit du coté des panneaux, batteries ou en version sans courant ? :p

  • #12
Juste une précision :

Avec la sortie backup de la backup-box-b0 vous subirez une coupure de quelques secondes, le compresseur d'un frigo déteste redémarrer en charge, je vous conseille d'utiliser un plug Shelly (par exemple) le placer en "OFF" par défaut et "ON" après 300 secondes pour le premier, 305 le second, ...

Ceci peut être appliqué sur d'autres (groupe hydro, ...)
Cela a aussi l'avantage de limiter l'intensité lors de la reprise. (et permet accessoirement de couvrir ainsi plus de circuits)

Si vous ne voulez pas du tout de coupure lors du basculement, le Smartguard-63-S0 sera alors plus approprié.

  • #13
Marc72 a dit:
Juste une précision :

Avec la sortie backup de la backup-box-b0 vous subirez une coupure de quelques secondes, le compresseur d'un frigo déteste redémarrer en charge, je vous conseille d'utiliser un plug Shelly (par exemple) le placer en "OFF" par défaut et "ON" après 300 secondes pour le premier, 305 le second, ...

Ceci peut être appliqué sur d'autres (groupe hydro, ...)
Cela a aussi l'avantage de limiter l'intensité lors de la reprise. (et permet accessoirement de couvrir ainsi plus de circuits)

Si vous ne voulez pas du tout de coupure lors du basculement, le Smartguard-63-S0 sera alors plus approprié.
Cliquez pour agrandir...

Bonjour Marc72,

Si je place un plug Shelly sur "OFF" ne resterai pas coupé ?
A quel endroit dans l'application du Shelly je peux configurer cette option ? :) :)

  • #14

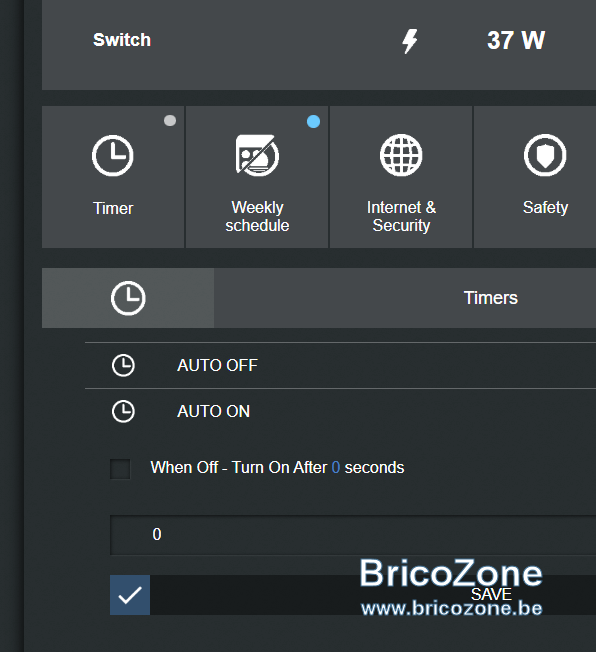

Ici :





Attention ceci fonctione (après reprise du réseau) avec les Plus et Gen3 pas les anciens comme ci-dessous



(du moins chez moi il ne prennent le timer en compte que lorsque une action commande, pas la reprise)

  • #16

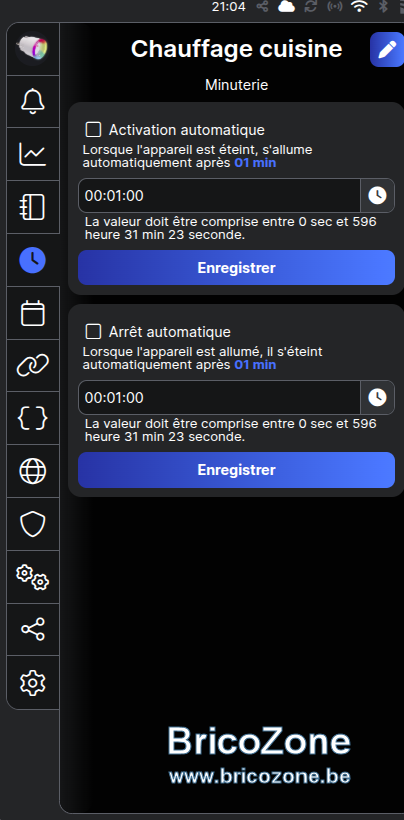

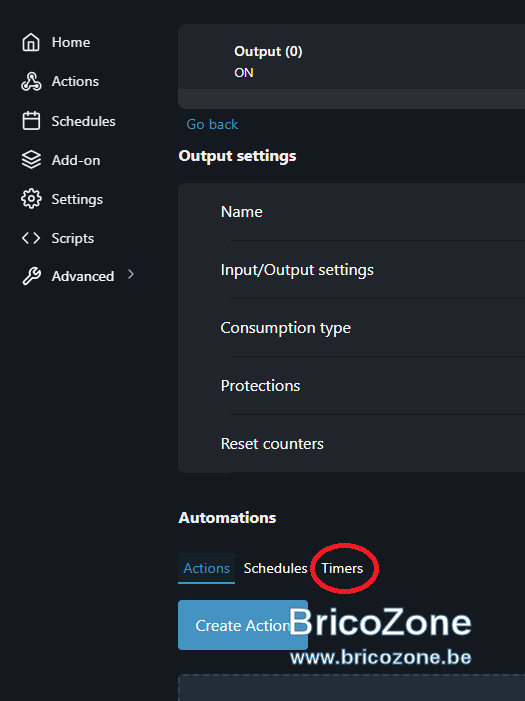

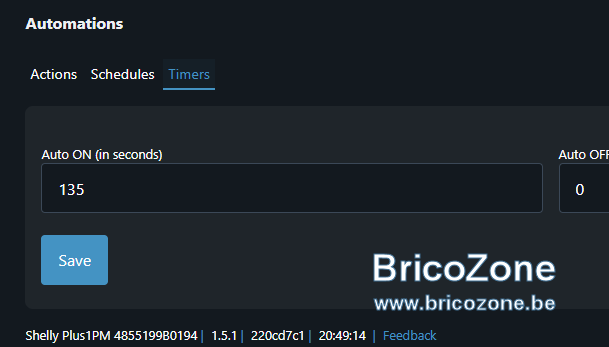

Je n'utilise pas le cloud de Shelly mais cela y ressemble fort (ci plus haut c'était l'interfaces web du plug).

Pour le savoir c'est simple, le placer sur OFF et l'enlever de la prise, si il s'allume après la durée spécifiée c'est le bon paramètre.

=> Cocher "activation automatique" et y mentionner sur 10 sec pour tester

  • #17
BG1000 a dit:
Le Backup Box est utilisé dans un système d'installation PV résidentielle de toiture pour contrôler
l'état de l'onduleur, qu'il soit raccordé au réseau ou hors réseau. En cas d'échec du réseau, l'onduleur
passe à l'état hors réseau et fournit de l'énergie aux charges hors réseau en mode d'alimentation de
secours. Lorsque le réseau se rétablit, l'onduleur repasse à l'état raccordé au réseau.
Voir la pièce jointe 178194

3.3 Installation d'un câble d'alimentation de sortie pour les charges hors réseau
Voir la pièce jointe 178195


3.4 Installation d'un câble d'alimentation de sortie CA du réseau
Voir la pièce jointe 178196

3.5 Installation d'un câble d'alimentation d'entrée CA de l'onduleur
Voir la pièce jointe 178197

Fil neutre déconnecté
Si le fil neutre doit être déconnecté en mode hors réseau (comme en Allemagne), conformément
à la norme de réseau électrique locale, insérez la plaque de court-circuit entre les numéros 10 et
11 de la borne CA X3 pour le Backup Box monophasé. Insérez la plaque de court-circuit entre les
numéros 12 et 13 de la borne CA X3 pour le Backup Box triphasé.
Voir la pièce jointe 178198



Cliquez pour agrandir...



Bonjour à tous,

Quelqu'un pourrait me faire une photo de l'intérieur de sa backup-box Huawei pour connaitre la position des cavaliers aux bornes de raccordement car je me suis laisser dire qu'il avait pas de pontage entre la borne 4-5 du bornier X2 et entre la borne 10 et 11 du x3 qu'en est t'il chez vous ?


Merci d'avance pour votre aide..
