Problème d installation connection box palazetti

Bonjour à tous,

J ai acheté une connection box 892006580 pour poêle palazetti. Avant cela j avais bien vérifié que mon poêle était compatible avec la box. Ce qui est le cas car sur le site palazetti même, on doit introduire le numéro de série du poêle et il indique si compatible ou pas.
Moi il est bien compatible.

J avais déjà repéré que je n avais pas de prise rj11 près de l alim. En l achetant, je pensais avoir un plan pour le connecter directement à la carte mère mais ce n est pas le cas..

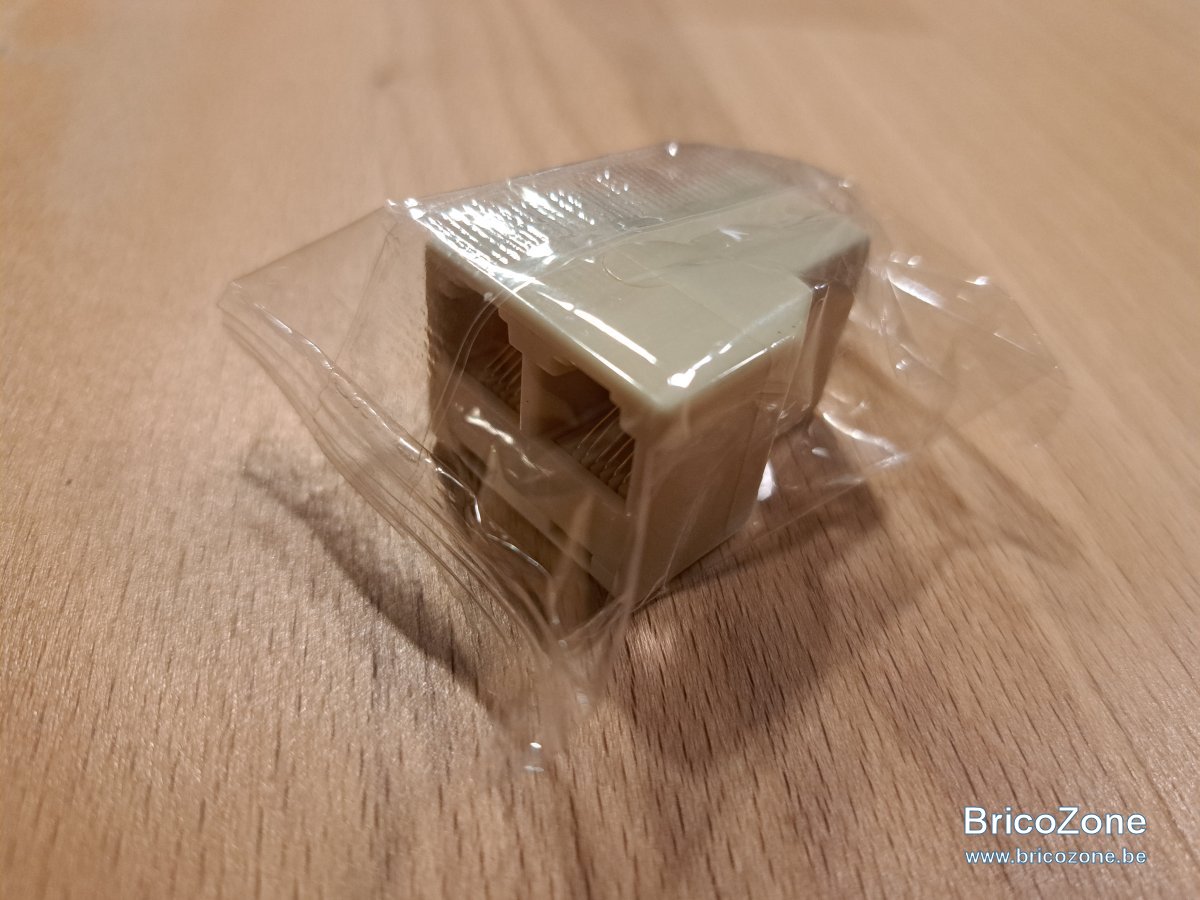

Je n arrive donc pas à trouver où je dois connecter soit mon rj11, soit mon splitter de rj11, soit directement sur la carte mère ?

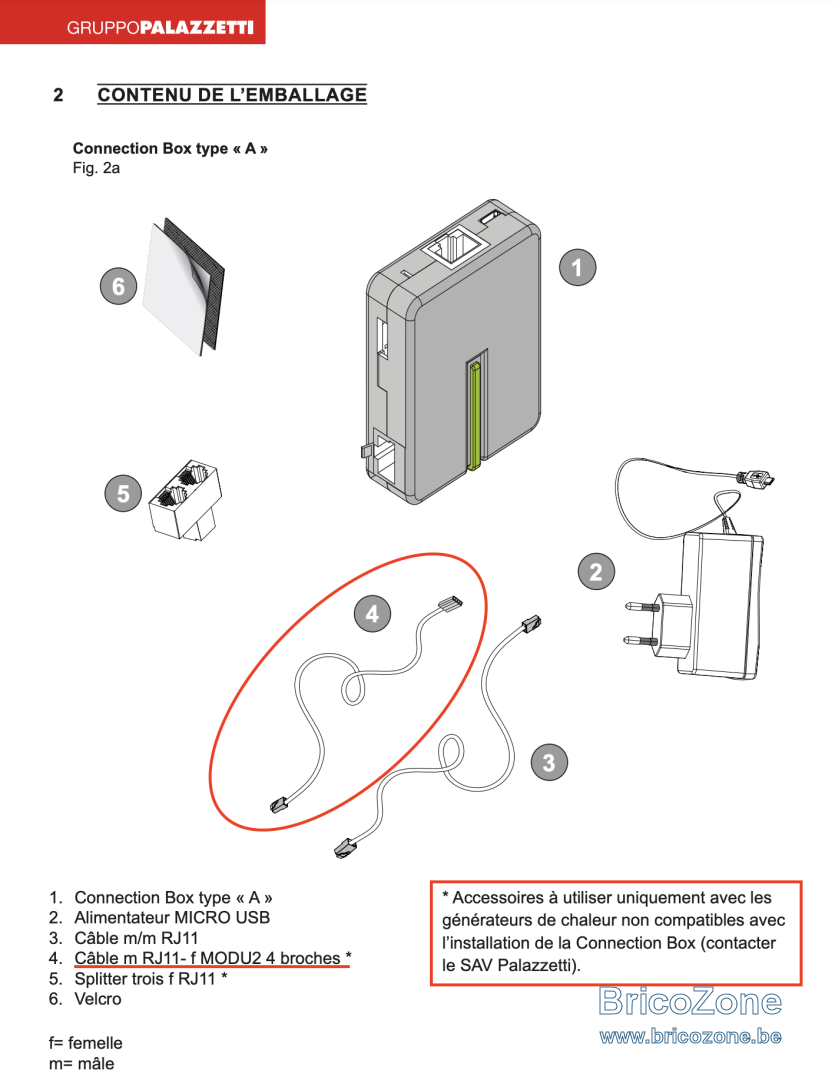

Dans la boîte, j ai également un câble supplémentaire MODU2 4 broches, est celui ci que je dois utiliser ? Et le connecter ou ?

Merci à tous

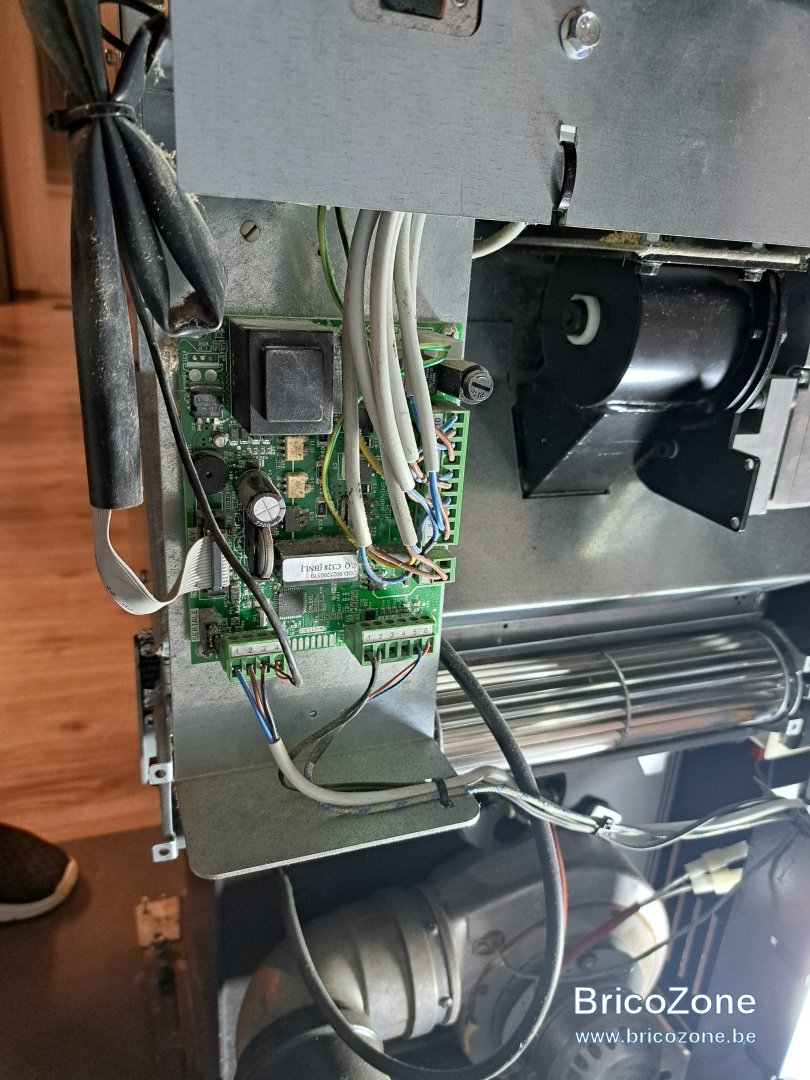

Photo de la carte mère. Le gros câble noir à gauche vient du panneau de commande.

Bonjour,

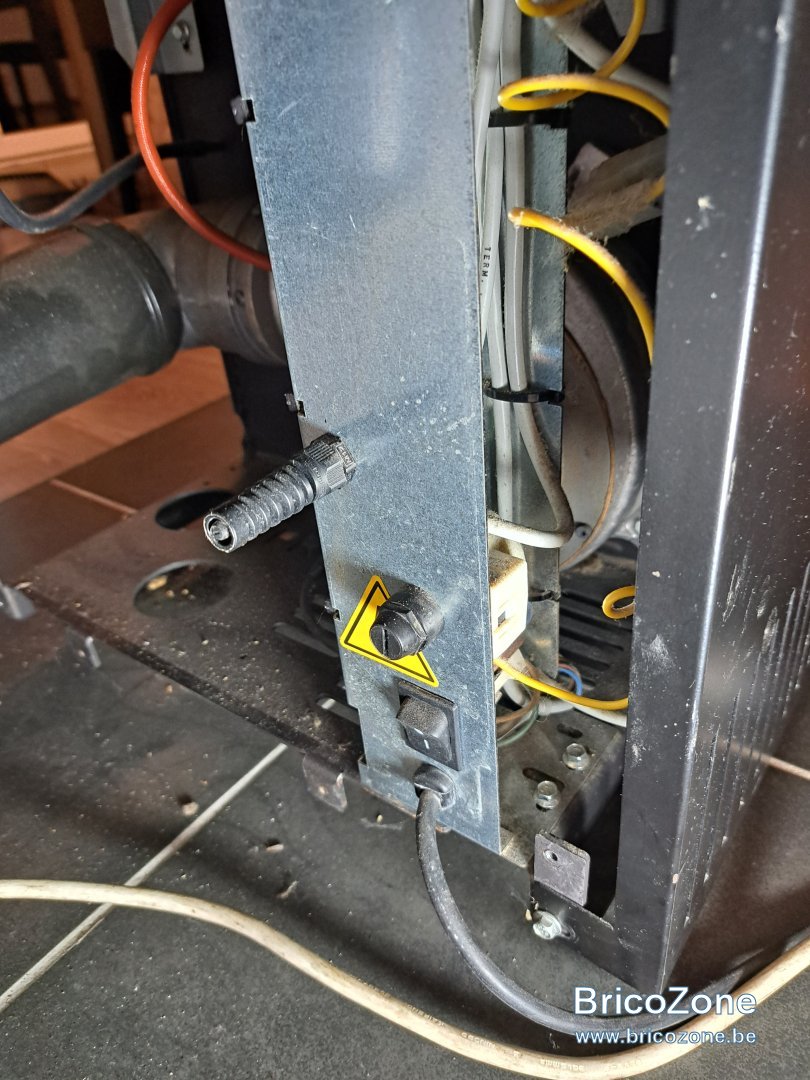

Il y a quoi comme connexion de l'autre coté de la prise photo 4 ?
Ici on voit 2 RJ 45 si je ne me trompe, mais l'autre coté, des bornes de raccordement ?

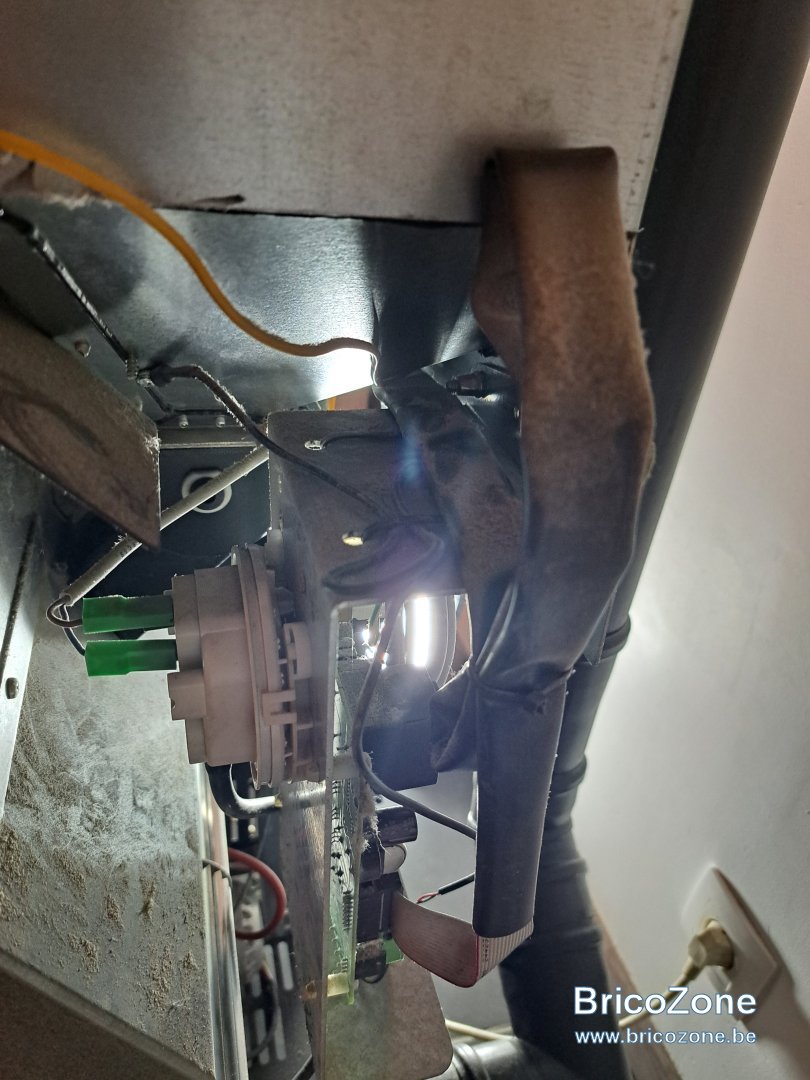

Sur la photo 3 la pièce blanche derrière la carte mère, c'est le controleur de dépression pour le tirage cheminée, donc rien à voir avec une connexion déportée.

Hello fgalette,

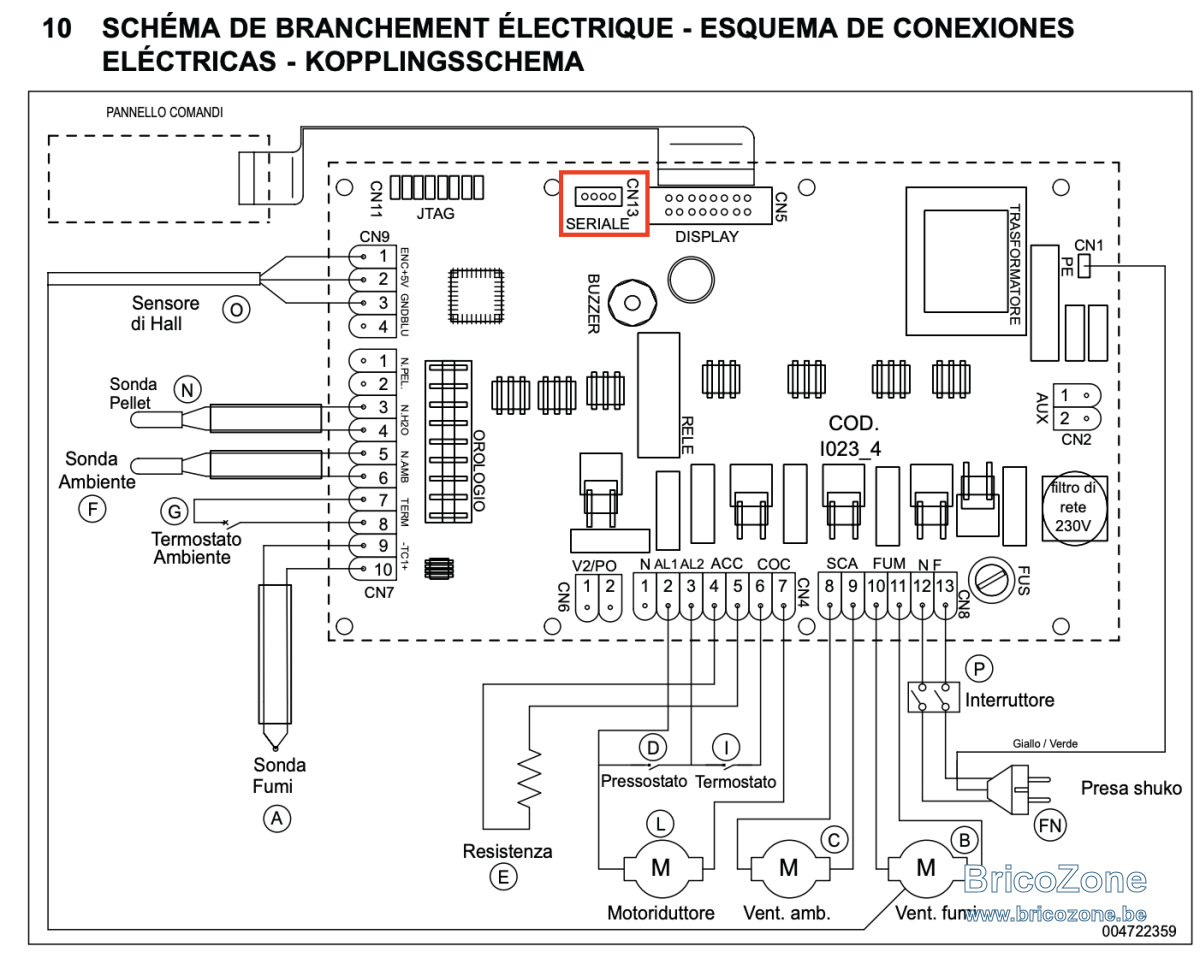

Finalement j ai trouvé grâce à palazzetti eux mêmes. J ai envoyé un mail sur leur site (service technique) et ils m ont répondu directement en m envoyant 2 schémas (dont 1 de ma série de poêle). Je les mets en annexe pour celui qui veut. Le gars m avait entouré en rouge ou mettre le câble ( finalement c est le MODU avec 4 broches que j ai du utiliser rt non pas un rj11)

L appli est vraiment top et je peux maintenant utiliser mon poêle à distance. Franchement content.

Merci pour ta réponse.
