- #21
problème de phases
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet vinmag
- Date de début
- #22

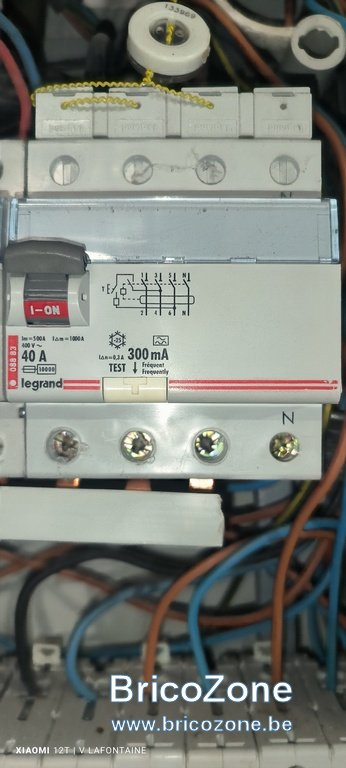

Moi je vois 3 dents insérées dans les 3 bornes de gauche du différentiel
- #23
juste
- #25
Les 3 phases sont donc bien reliées.
Revissez ça correctement svp, on voit de l'oxydation sur le cuivre

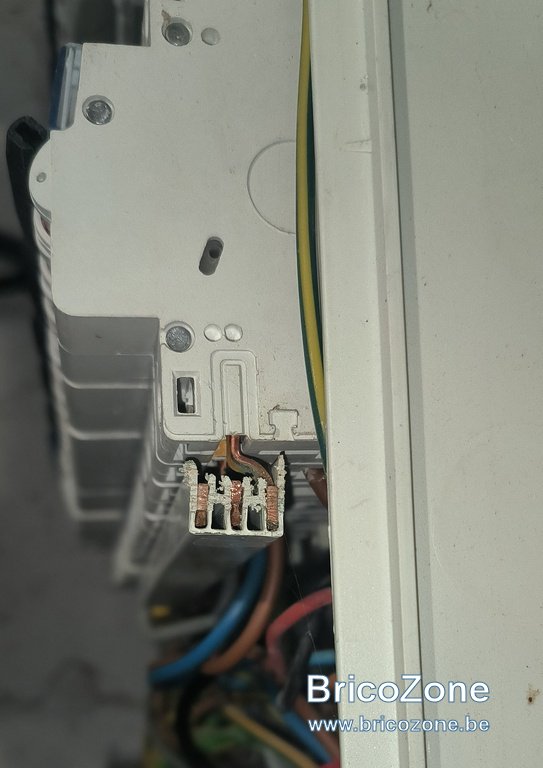

Il faudrait également penser à mettre un cache sur les extrémités des peignes, ce n'est pas accepté lors un contrôle de certification.
Revissez ça correctement svp, on voit de l'oxydation sur le cuivre
Il faudrait également penser à mettre un cache sur les extrémités des peignes, ce n'est pas accepté lors un contrôle de certification.
- #26

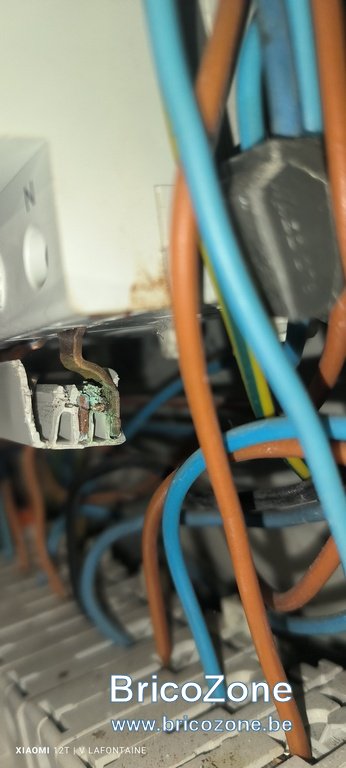

En fait le certificateur qui est venu a essayé de redresser le peigne supérieur mais n'y est pas parvenu et après il a plombé le différentielLes 3 phases sont donc bien reliées.
Revissez ça correctement svp, on voit de l'oxydation sur le cuivre
Il faudrait également penser à mettre un cache sur les extrémités des peignes, ce n'est pas accepté lors un contrôle de certification.
- #27
Normal, il faut tout desserrer pour le remettre correctement.
Le fait qu'il ait approuvé ça m'étonne mais soit ! Pas le sujet
Du coup, intervertir le pontage des onduleurs n'a pas aidé ?
Le fait qu'il ait approuvé ça m'étonne mais soit ! Pas le sujet
Du coup, intervertir le pontage des onduleurs n'a pas aidé ?
- #28
Moi je vois 3 dents insérées dans les 3 bornes de gauche du différentiel
Juste. On la voit sur la dernière photo du post 10. Sur les photos avant celle-là, ce n'est pas clair/visible.
Bien vu @Wark
- #29
Je n'ai pas encore interverti le pontage des onduleurs, j'étudie les réponses. Si j'ai bien compris, à l'origine, les onduleurs envoient chacun un cable sur L2 en principe, et chacun un cable vers une phase.
Je prends mon temps, un peu peur de faire une erreur fatale à mes onduleurs.
- #30
Ben en fait comme vous avez du triphasé sans neutre c'est un peu compliqué de parler de charge sur une seule phase. Le courant passe toujours par 2 conducteurs et donc la tension entre ces 2 phases va augmenter.
Avec 2 onduleurs, vous utiliserez 2 phases une seule fois et une phase 2 fois.
Mais en tri vous avez un déphasage entre phases. Donc le courant ne s'additionne pas de façon cohérente sur la phase utilisée par 2 onduleurs. Si les 2 onduleurs ont la même puissance, en fait l'addition des 2 courants ne dépassera pas en valeur max le max d'un seul onduleur.
Bref vous pourrez permuter vos phases comme vous le voulez ça ne changera probablement rien
(si les onduleurs produisent de la même manière)
Avec 2 onduleurs, vous utiliserez 2 phases une seule fois et une phase 2 fois.
Mais en tri vous avez un déphasage entre phases. Donc le courant ne s'additionne pas de façon cohérente sur la phase utilisée par 2 onduleurs. Si les 2 onduleurs ont la même puissance, en fait l'addition des 2 courants ne dépassera pas en valeur max le max d'un seul onduleur.
Bref vous pourrez permuter vos phases comme vous le voulez ça ne changera probablement rien
(si les onduleurs produisent de la même manière)
- #31
Vous pouvez tester de mettre les 2 onduleurs sur les mêmes phases, de préférence celles dont les tensions sont les plus basses. Qui sait, ce sont peut-être les moins chargées photovoltaïque dans le quartier?
- #32
Ca c'est un conseil à ne pas suivre...
Le disjoncteur va sauter, vous etes en défaut par rapport au GRD (et certainement au RGIE à cause des sections de cables utilisées) et c'est la meilleure des manières pour avoir encore plus de surtensions...
- #33
Exact, je n'avais pas pensé à ces aspects, je retire
- #34
Bref vous pourrez permuter vos phases comme vous le voulez ça ne changera probablement rien
(si les onduleurs produisent de la même manière)
Le problème vient des deux onduleurs mono sur une installation électrique delta. Donc, si je comprends bien, sur du 3x230v, il ne peut y avoir que :
- un onduleur mono
- un onduleur tri
- trois onduleurs mono ?
Juste ?
Et hop, fini de parler d'ajouter une installation plug and play de max 1Kw quand celles-ci seront autorisées (si le projet de les autoriser ne capote pas).
- #35
On peut très bien y mettre également 2 installations mono comme c'est le cas ici...
La gestion des décrochages est moins simple qu'en tri avec neutre. Déjà rien que le fait qu'on a 230V entre phases et non 400...
La gestion des décrochages est moins simple qu'en tri avec neutre. Déjà rien que le fait qu'on a 230V entre phases et non 400...
- #36
Oui, mais avec un doublon sur une phase qui pose problème à @vinmag .
Avec trois mono, on aurait un double sur les trois phases, donc un équilibre plus facile à mettre en place, non ?
Trois onduleurs mono pour un total max de 10Kw et chacun pour 1/2 de chaque ligne, soit si je me rappelle bien 2.5 kw en général (sauf pour RESA qui accepte plus par ligne ??). Donc limite max 7.5kW.
Et onduleur tri si Kw désiré > 7.5.
- #37
Non le doublon n'est pas réellement un souci car les courants sont déphasés de 120 degrés.
- #38
J'ai remarqué par beau temps en général, la phase L1 était 10 v moins élevée. Toutefois, dans l'après-midi par super beau temps elles finissent toutes les deux par dépasser les 253 V.
Voyant que la L1 n'était pas alimentée par un onduleur, j'en ai déduit qu'en déplaçant le fronius qui produit le plus sur la phase L1, j'aurais toujours des décrochages mais un peu moins.
L'électricien de la société est venu et a fait le nécessaire. Si vous regardez le tableau sur "actuellement" vous verrez L1,L2,L3 au gros marqueur dans les deux sens (après le premier marquage qui allait dans le sens du rapport de réception, je lui ai précisé que depuis le changement de compteur, j'étais en L3 et hop il a réécrit son texte dans l'autre sens en moins de temps qu'il ne faut pour le dire). Il n'a rien vérifié avec des instruments de mesure. J'ai l'impression qu'il a branché les 2 onduleurs sur une même phase en pensant que c'est le neutre (enfin la phase L2) et que ses marquages ne sont pas bon depuis le début (ce que me dit SamsavageSpeed) Donc je me demande si je ne doit pas simplement intervertir deux cables- celui vers L3 et L2
Voyant que la L1 n'était pas alimentée par un onduleur, j'en ai déduit qu'en déplaçant le fronius qui produit le plus sur la phase L1, j'aurais toujours des décrochages mais un peu moins.
L'électricien de la société est venu et a fait le nécessaire. Si vous regardez le tableau sur "actuellement" vous verrez L1,L2,L3 au gros marqueur dans les deux sens (après le premier marquage qui allait dans le sens du rapport de réception, je lui ai précisé que depuis le changement de compteur, j'étais en L3 et hop il a réécrit son texte dans l'autre sens en moins de temps qu'il ne faut pour le dire). Il n'a rien vérifié avec des instruments de mesure. J'ai l'impression qu'il a branché les 2 onduleurs sur une même phase en pensant que c'est le neutre (enfin la phase L2) et que ses marquages ne sont pas bon depuis le début (ce que me dit SamsavageSpeed) Donc je me demande si je ne doit pas simplement intervertir deux cables- celui vers L3 et L2
- #40
On ne peut dire qu'une phase est à une certaine tension (c'est une mauvaise habitude qu'on a prise avec le 3x400 où on donne la tension d'une phase par rapport au neutre). La tension est toujours mesurée entre 2 phases.
En l'occurence dans une réseau sans neutre une des phases est utilisée comme référence par les appareils de mesure, souvent L2.
Donc quand on mesure L1 c'est en réalité L1-L2
Votre raisonnement ci dessus est valable pour un réseau avec neutre. En delta ça ne tient pas...
En l'occurence dans une réseau sans neutre une des phases est utilisée comme référence par les appareils de mesure, souvent L2.
Donc quand on mesure L1 c'est en réalité L1-L2
Votre raisonnement ci dessus est valable pour un réseau avec neutre. En delta ça ne tient pas...
