problème de phases

Tout dépend de l'impédance du réseau vue depuis les onduleurs.
En premier vérifier la chute de tension en charge entre les onduleurs et le compteur, les impositions de synergrid la chute de tension doit être inférieure à 1%.
Le cas échéant augmenter le cuivre entre les onduleurs et le compteur.

simoncapiau a dit:

Pas tout à fait, ils sont déphasés de 60 degrés parce que ce sont des branchements entre phases (un triangle équilatéral). Deux onduleurs de 20A branchés en « V » donnent un courant de 34,6A sur la phase commune.

Cliquez pour agrandir...

Hello @simoncapiau,

Pouvez-vous indiquer la formule utilisée pour
calculer le courant sur la phase commune
lorsque le déphasage est de 60° svp ?

Je suis des cours du soir en électricité
et je suis curieux d'en apprendre plus.
NB : Désolé pour le petit hors sujet

I1 cos 30° + I2 cos 30°

Parfait. Merci. Et si on était sur du tetra
(avec un neutre donc) ça donnerait quoi ?
Le déphasage serait de 120° et non de 60° ?

sinon le plus simple, pour les réseaux tri 230, c'est de mettre un onduleur prévus pour le tri 230, ça évite toute ces chipotteries avec des onduleurs de marque et de puissance différente

Là je me sens un peu con tiens

Ca m'apprendra à répondre souvent entre 2 trucs...
Le pire c'est que j'avais fait un modèle à une époque.. Et c'était évidemment avec 60 degrés... Grrmmmblll

Heu @vinmag , vous suivez toujours ?

isatas a dit:

Heu @vinmag , vous suivez toujours ?

Cliquez pour agrandir...

Quelque peu, j'ai dû lever la pantoufle cet après-midi pour quelques courses.

A vrai dire au niveau des onduleurs, j'ai fait confiance à l'installateur. Une société de Wavre qui a installé le Fronius en 2017 orientation SE et le Sma en 2022 orientation NW donc c'est eux qui m'ont guidé vers le monophasé.

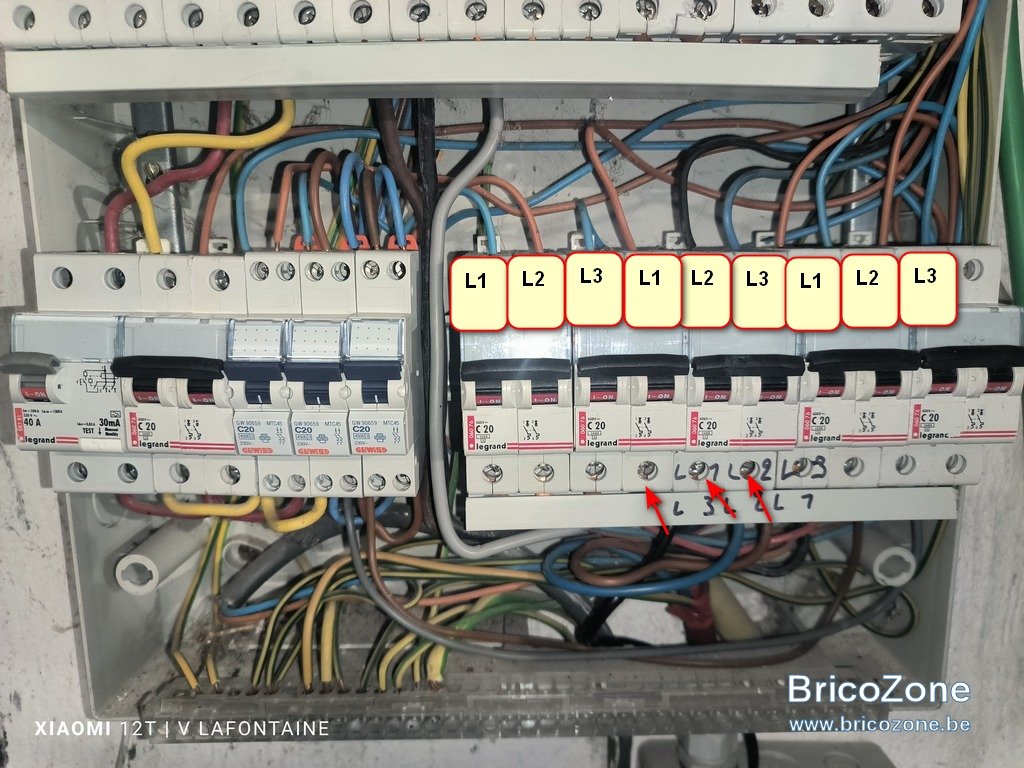

Je suppose que l'électricien s'est planté. Je me demande si la modification ci-après serait bonne. A votre avis ?

Mon post, c'était en raison de la tournure que prend ce fil, qui devient de plus en plus technique et détaché de votre problème de base et sa résolution physique.

J'aime toujours lorsque les intervenants expliquent le pourquoi du comment et je les en remercie, mais je pensais qu'il était temps de revenir à la base : je fais quoi ?

Et tant mieux si vous avez pu prendre l'air.

[Edit] : Suivez les fils de pontage entre les étages. Ils déterminent les phases. [fin Edit]

Pour moi, si on prend comme référence la borne de sortie de gauche du différentiel 300mA = L1, la suivante L2 et la troisième L3,
Brun = 3
Noir = 1
Gris = 2

Je vais essayer de voir. Si je ne trouve pas car c'est un fameux spaghetti de câbles; je peux couper le courant et chercher les phases en partant du différentiel vers les disjoncteurs ??? Avec la fonction qui sonne...
Quelqu'un m'a aussi suggérer de brancher directement sur le disjoncteur triphasé de ma taque de cuisine (en haut à gauche). Mon installateur m'a dit que ce n'était pas recommandé car contraire au RGIE

Comme dit dans le post 3, je ne suis pas spécialiste de l'électricité, et loin d'être un électricien. Tout au plus un électro- bricolo du dimanche averti.

Attendez d'avoir la réponse de quelqu'un du métier.

Avis personnels, à prendre avec des pincettes et je suis désolé si ce qui suit est trop basique :

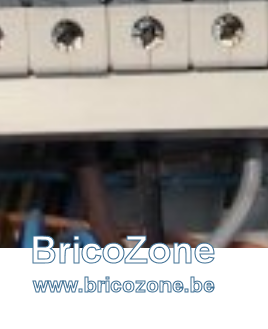

Je pense qu'en effet vous pourriez utiliser la "fonction qui sonne" (test de continuité) en touchant la vis au-dessus des deux bouts des fils à tester.
Attention , surtout le faire que sur un fil hors tension. Coupez le général avant de le faire.

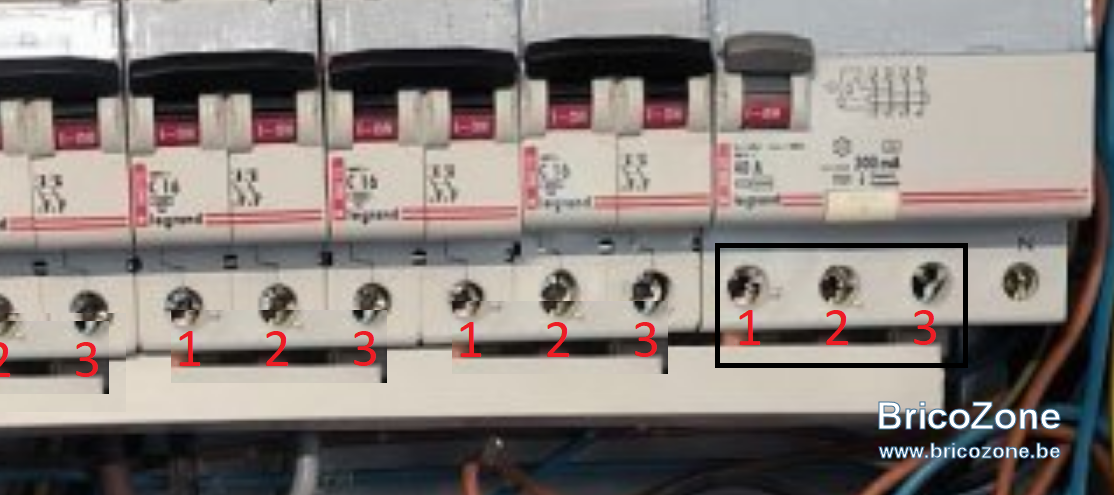

Quant à la séquence tout au long de la barrette, elle est invariable : même phase toutes les 3 vis (X--X ou autrement noté L1L2L3L1). Si vous faites le test de continuité sur ces vis, le multimètre sonnera.. si ces deux vis sont chacune connectée à une dent du peigne (les vis extrême gauche et extrême droit du différentiel 300mA ne feront pas sonner le multimètre).

Partez de la borne à gauche di différentiel, allez vers la gauche, passez deux vis, la suivante a la même phase. Et ainsi de suite et vous verrez que le disjoncteur triphasé en haut à gauche est en L3-L1-L2.

Brancher quoi sue le disjoncteur de la taque ? Les onduleurs ? Non.
