Problème Smart Meter - Valeurs élevées

S

Saku

• 19 Janvier 2024

• #1

Hello tout le monde,

j’ai récemment installé un smart meter DTSU666-H 250A pour mes 2 onduleurs sun2000 3ktl L1.

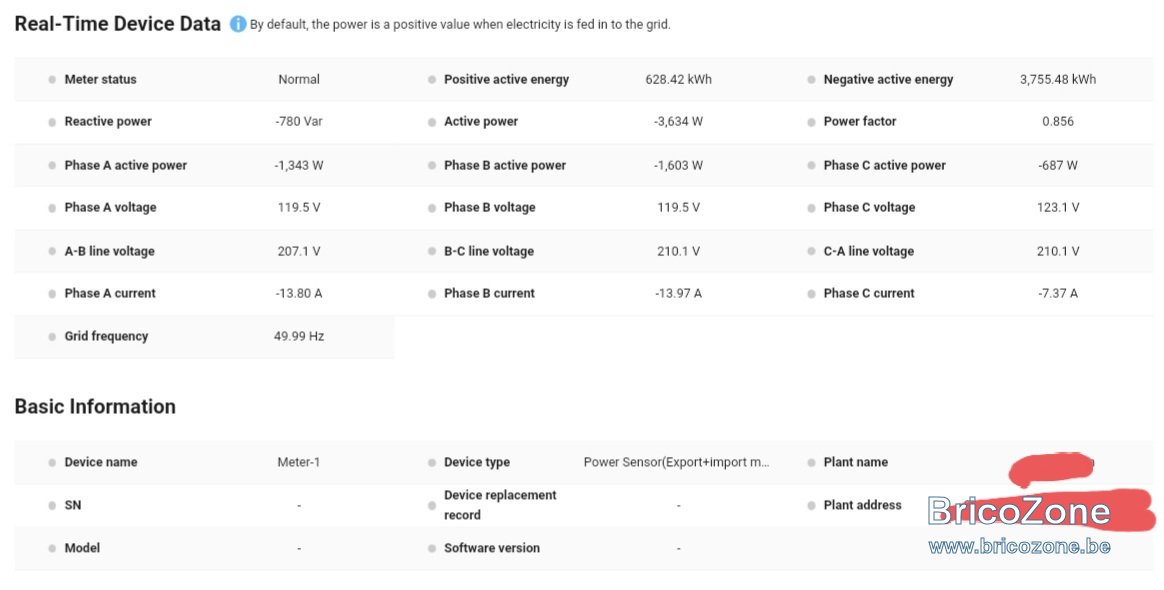

Le problème est que dans l’application et les valeurs qu’affiche le smart meter me semble bien trop élevées… il indique que nous consommons 10kw sur l’instant T, je trouve ça énorme sachant que nous consommons 3000 à 3500kwh/an.

sagit-il d’un mauvais raccordement ? Une mauvaise installation ?

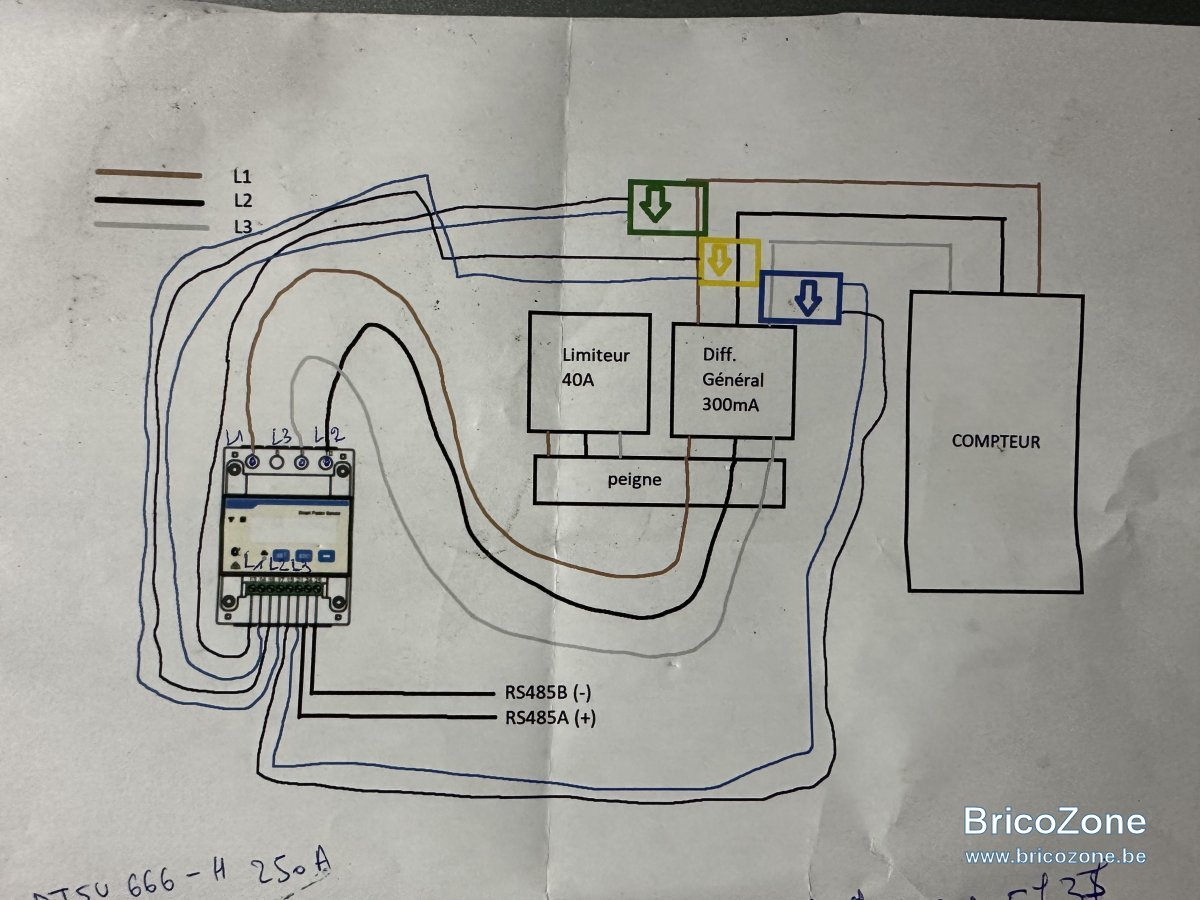

J’ai suivi le manuel du DTSU666-H pour du 3 câbles 3 phases car nous sommes en triphasé et le branchement a été fait comme la pièce jointe

A savoir que mes deux onduleurs sont reliés entre eux par les ports COM 1 et 2 et j’ai relié un onduleur sur le smart meter avec les ports 3 et 4. J’ai utilisé un câble ethernet cat 6 pour le COM

Ce que je trouve étrange c’est que les 3 phases ne sont pas branché en Ua Ub et Uc mais plutôt Ua Uc et Un comme indiqué dans le manuel, est ce correct ?

merci pour votre aide



Marc72

• 20 Janvier 2024

• #2

Vérifiez que les pinces ampèremétriques soient toutes dans le bon sens et correspondent bien à la phase concernée (si pas juste inverser les fils de la pince concernée sous le SmartMeter)

Bien que la solution ne soit pas validée par Huawei il est (pour ma part) mieux de raccordez sur Ua/Ub/Uc (et oubliez Un) puis supprimez le SmartMeter et faites le à nouveau détecter par l'onduleur.

Coupez la plupart des circuits et assurez vous que les valeurs instantanées correspondent avec une charge test (genre chaufferette électrique) sur chaque phase.


EDIT: En utilisant Ua/Ub/Uc en 3x230V l'affichage de la tension sur le SmartMeter sera bien sur de l'ordre de 133V mais il sera correct dans le système de gestion.



Dernière édition: 20 Janvier 2024

S

Saku

• 20 Janvier 2024

• #3

Merci je vais essayer comme ça parce que en effet il m’indique que ma phase A a 230v, la phase B 1v et la C 230v.
Je vais changer ça

édit :

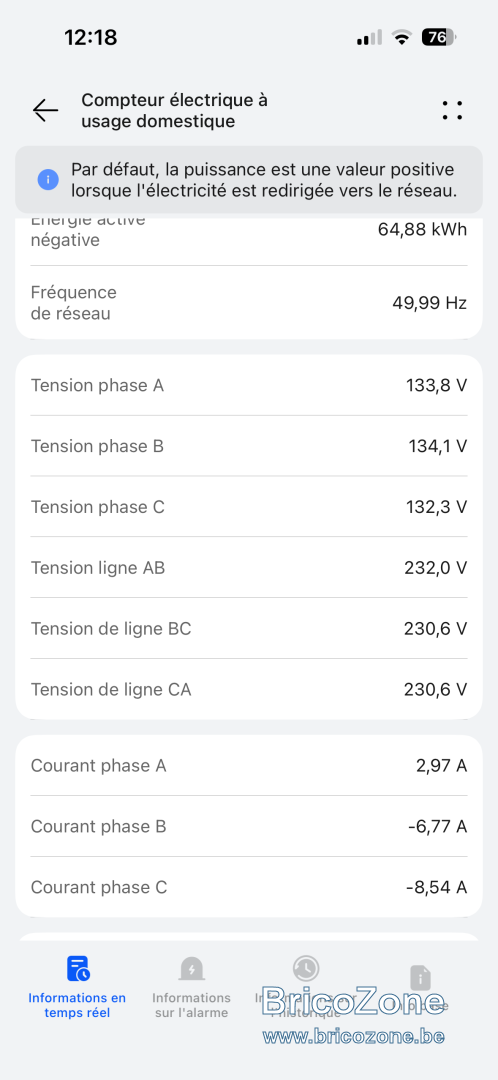

Voilà @Marc72, j’ai changé les phases j’ai bien 133v sur les 3 phases comme ci dessous

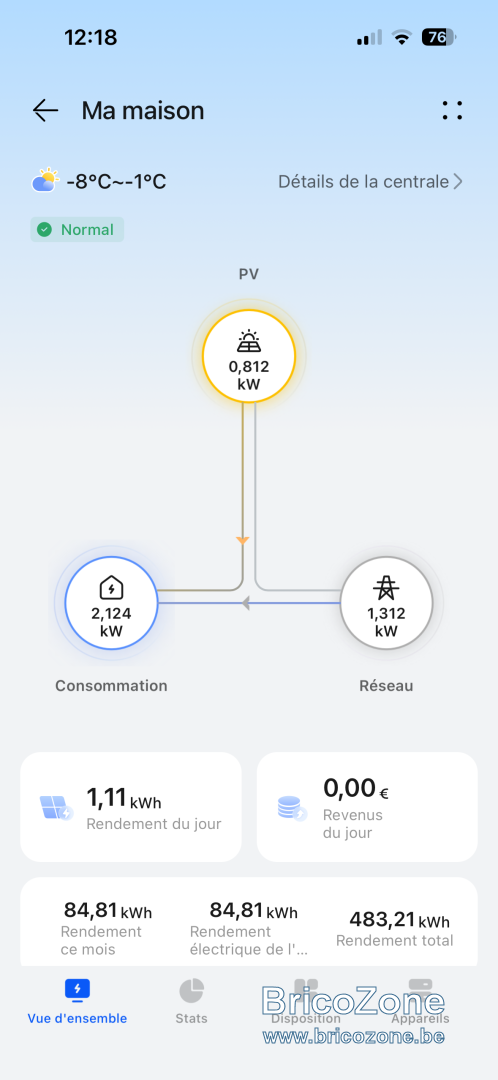

J’ai juste encore un problème, quand je regarde la roue de mon compteur électromécanique, elle recule donc je suis censé injecter plus que je ne prélève du réseau sauf que j’ai ça dans l’appli :

J’ai vérifier les pinces et elles sont toutes sur la
bonne phase et dans le bon sens en pointant vers l’installation de la maison (comme sur le schéma au dessus)



Dernière édition: 20 Janvier 2024

Marc72

• 20 Janvier 2024

• #4

Avez-vous essayé d'inverser les fils de chaque pince ? (en dessous du SmartMeter)



S

Saku

• 20 Janvier 2024

• #5

Marc72 a dit:

Avez-vous essayé d'inverser les fils de chaque pince ? (en dessous du SmartMeter)

Cliquez pour agrandir...

Non je n’ai pas essayé cette manipulation mais j’ai bien vérifier et toutes les pinces sont correctement branchées.

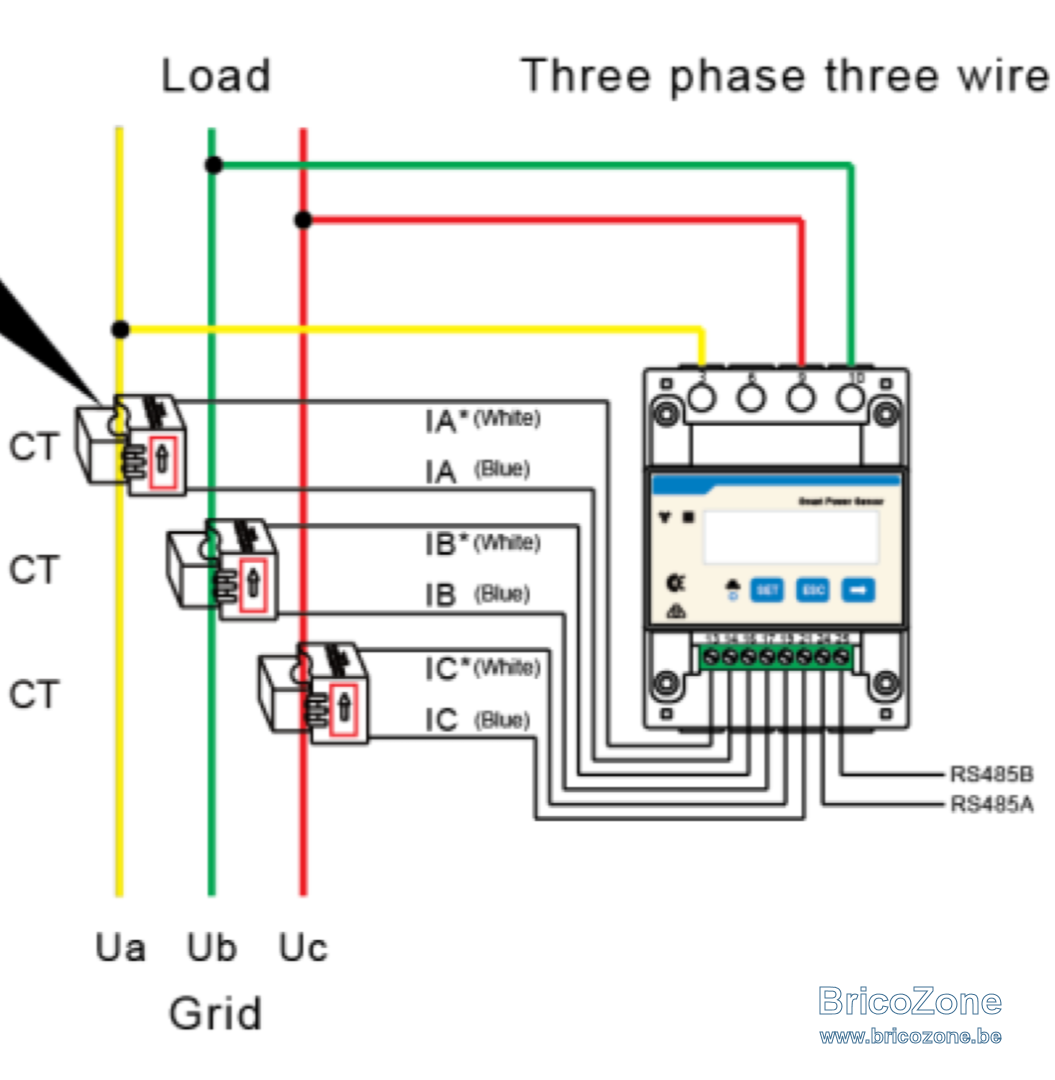

Si je me fie à ce schéma dans le manuel :

Mes branchement alternent bien entre blanc/bleu, blanc/bleu, etc…
Je suppose donc qu’elles sont bien branchées et les flèches des pinces pointent bien du compteur ores VERS notre coffret électrique.
D’ailleurs l’électricien a placé les pinces en dehors du coffret électrique en en ayant dénudé un peu le XVB venant du compteur. Je me demande si lors d’un contrôle c’est acceptable…



Marc72

• 20 Janvier 2024

• #6

Pour être certain je couperai le/les onduleur(s) et il ne doit alors y avoir que des valeurs négatives pour courrant phase A/B/C
Si l'un d'entre eux est positif, inverser ses fils.

PS: Au niveau de la gestion en ligne Huawei, il est possible d'inverser le sens logiciellement aussi ne vous fiez pas au schéma, vérifiez par vous même.



S

Saku

• 20 Janvier 2024

• #7

Marc72 a dit:

Pour être certain je couperai le/les onduleur(s) et il ne doit alors y avoir que des valeurs négatives pour courrant phase A/B/C
Si l'un d'entre eux est positif, inverser ses fils.

PS: Au niveau de la gestion en ligne Huawei, il est possible d'inverser le sens logiciellement aussi ne vous fiez pas au schéma, vérifiez par vous même.
Voir la pièce jointe 154326

Cliquez pour agrandir...

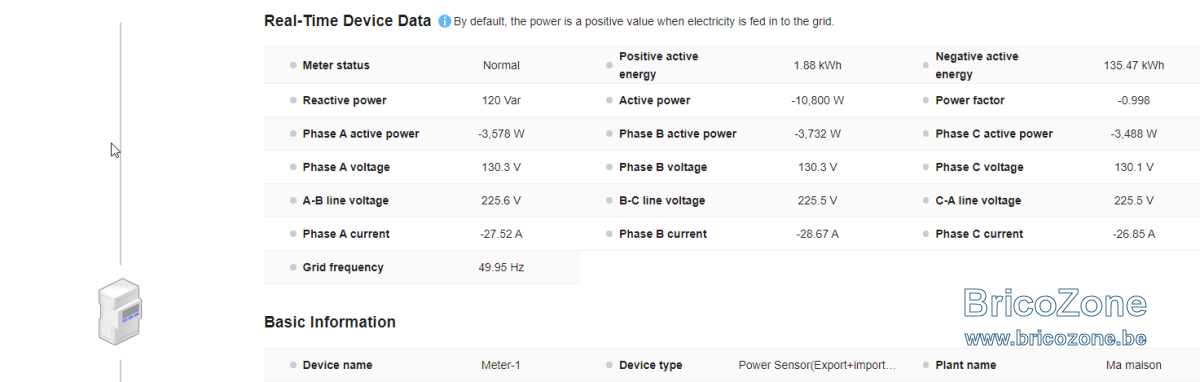

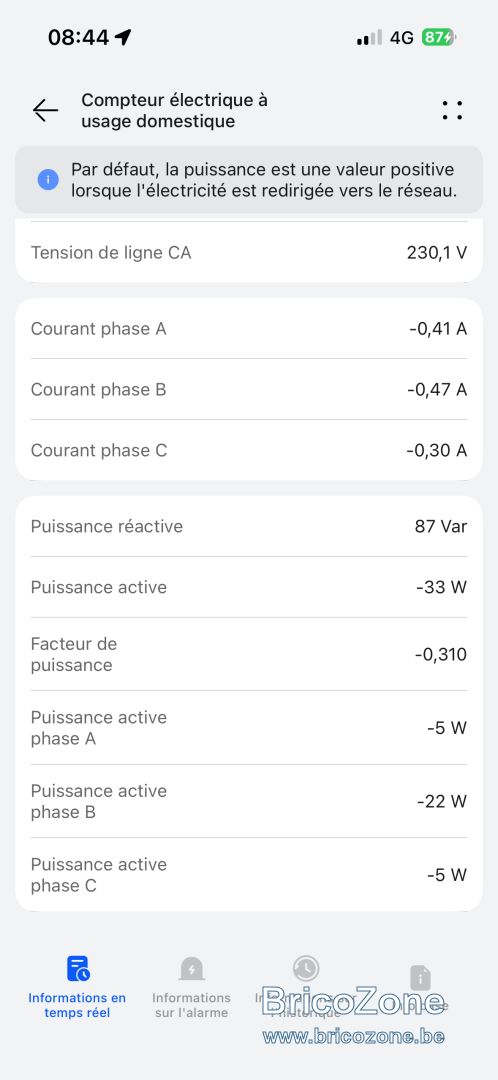

Voici les valeurs de mon smart meter à l'heure actuelle, les onduleurs ne produisent rien car il fait nuit et j'ai bien des valeurs négatives aux 3 phases :

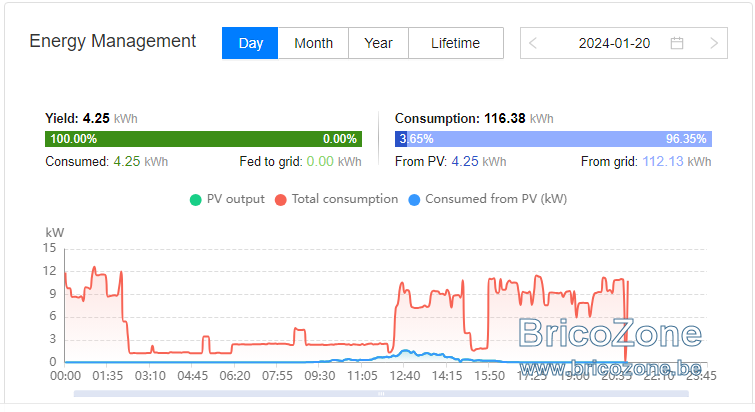

Par contre quand on regarde les stats :

Je trouve ca bizarre



Marc72

• 21 Janvier 2024

• #8

Est-on certain que la tension de A correspond bien à la pince A, idem pour B et C ?

Après modification tension de Un vers Uc le SmartMeter a t-il été supprimé et ensuite (re)détecté ?

Sinon j'en reviens au test de base : Couper l'habitation, placer une charge test (genre chauffage 1000W) successivement sur chaque paire et s'assurer que les valeurs correspondent.



S

Saku

• 21 Janvier 2024

• #9

Re @Marc72,

oui j’ai vérifié et les pinces correspondent bien à chaque Ux.
Je me suis aussi connecté à mon onduleur master, Maintenance > Gestion des appareils secondaire et j’ai supprimé le DTSU j’ai même débranché le port COM puis j’ai tout remis.

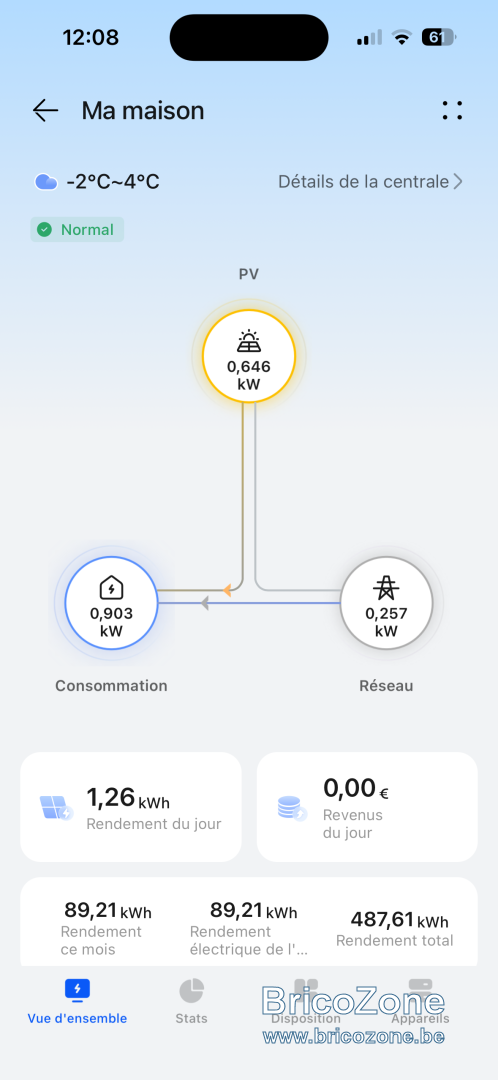

J’ai effectué un test, j’ai désactivé tout mes disjoncteurs de mon habitation sauf uniquement la pièce avec mon modem internet pour garder la traçabilité des stats (Il n’y a rien d’autre de branché dans cette pièce que le modem) et pourtant sur le DTSU lui même il me montre qu’il y a un courant actif…

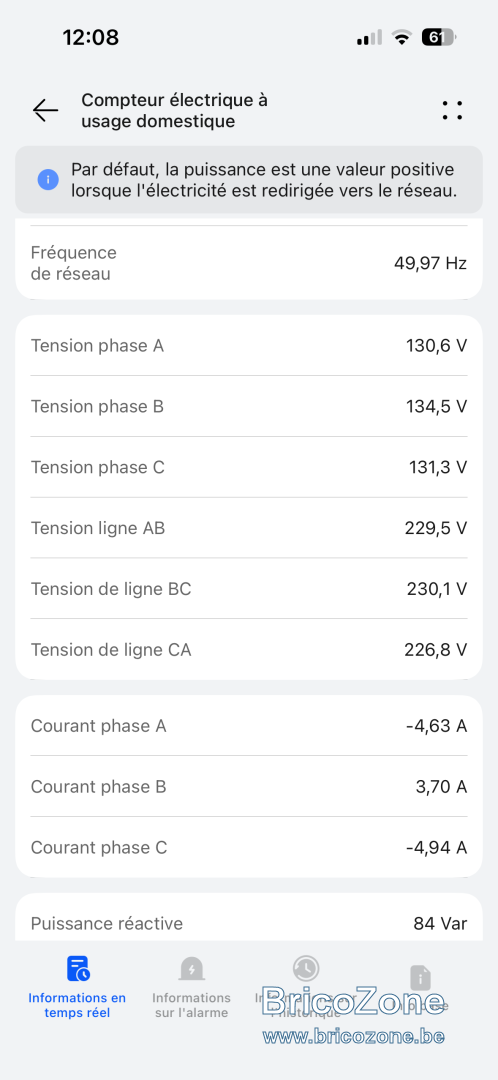

Voici les valeurs

Alors que je rappelle mon compteur tourne bien à l’envers



Marc72

• 21 Janvier 2024

• #10

Alors honnêtement je ne sais pas ...

Le support Huawei vous demanderait probablement de placer le smartmeter hors ligne, de se delogguer/relogguer de la page web, d'aller dans Gestion des centrales et supprimer le SmartMeter (dernier onglet et prendre "Delete" pas "Unbind") mais je ne suis pas certain que cela aidera.

Si vous trouvez, ça m'intéresse de l'apprendre car je ne vois ce qui pourrait coincer dans votre cas.



Ulr

• 21 Janvier 2024

• #11

L'ordre des phases ?



J

Jean52

• 21 Janvier 2024

• #12

Bonjour à tous,

Juste mes 2 cents.

Je vous dis d’entrée de jeu que je suis très très loin d’être spécialiste, particulièrement comparé à Marc72 !

Mais ce que je ferais pour aider à mettre le « doigt sur le bonbon » est, avec un millivoltmètre, mesurer les valeurs des trois capteurs.


Finalement, c’est avec cela que le SmartMeter doit travailler et si les valeurs sont correctes cela place le problème sur le SmartMeter. Non ?

Cordialement,



S

Saku

• 23 Janvier 2024

• #13

Alors je ne sais pas ni pourquoi ni comment mais j’ai voulu redémarrer mes onduleurs en désactivant l’entrée DC et en coupant les disjoncteurs et une fois rallumée, les données sur FusionSolar et le smart meter en lui même semblent correctes maintenant. Je n’avais pas fait cette manipulation depuis que j’avais branché le port com entre les deux onduleurs, un redémarrage ou une configuration était nécessaire en plus du branchement ?

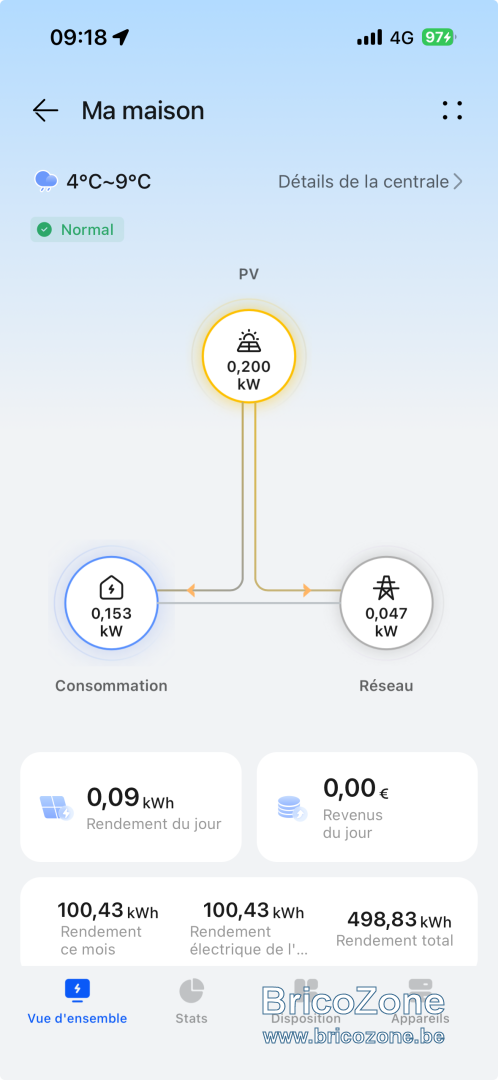

Ce qu’il m’a fait tiquer c’est comme on peut voir plus haut, il y avait uniquement deux phases qui pompaient beaucoup de courant, alors que la B semblait normale. Et bien c’était les deux phases où les onduleurs sont actifs… je trouvais ça bizarre et effectivement après un redémarrage voilà le résultat :

Si jamais le problème revient j’essayerai de lire la tension des pinces



Marc72

• 23 Janvier 2024

• #14

Normalement supprimer et faire (re)détecter suffit mais je retient qu'un redémarrage pourra aussi être nécessaire le jour ou j'y serai confronté.

=> Merci d'avoir donné le fin mot de l'histoire
