Smart Meter - Facteur de puissance

Saku · 5 Août 2024

Hello
Je vous contact car le support HUAWEI m’a fait remarqué lorsque je les ai contactés que le facteur de puissance de mon DTSU666-H n’était pas dans la plage idéale de 0.8 à 1.
Effectivement il est en négatif. Savez vous comment régler cela ?

Pour plus d’info nous sommes en triphasé sans neutre et nous avons deux onduleurs sur deux phases.
Le Smart Meter est connecté en Ua, Ub, Uc et les pinces CT sont correctement branchées et sur la bonne phase mais je suis perdu

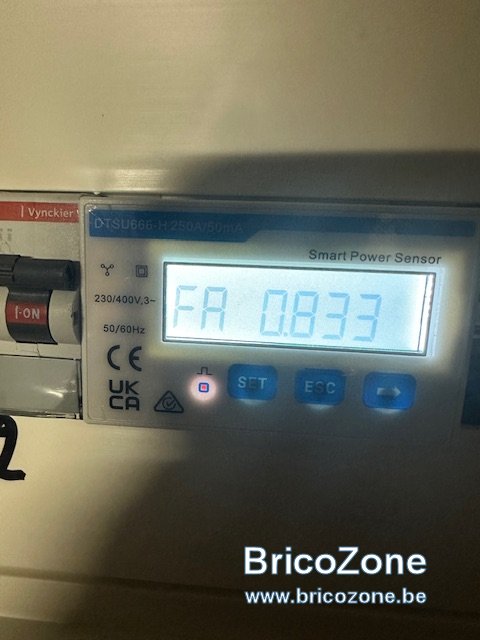

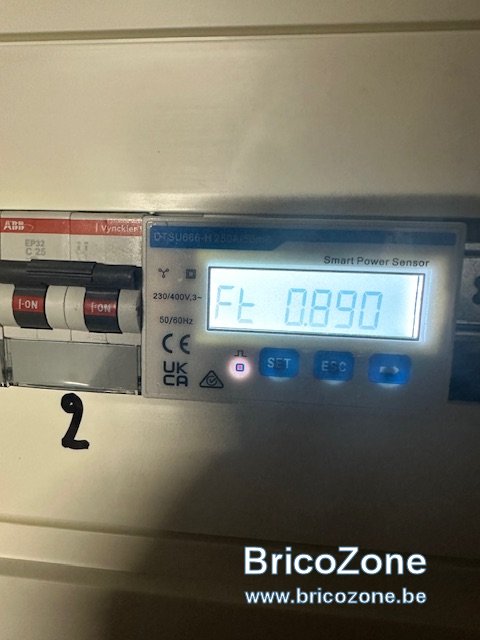

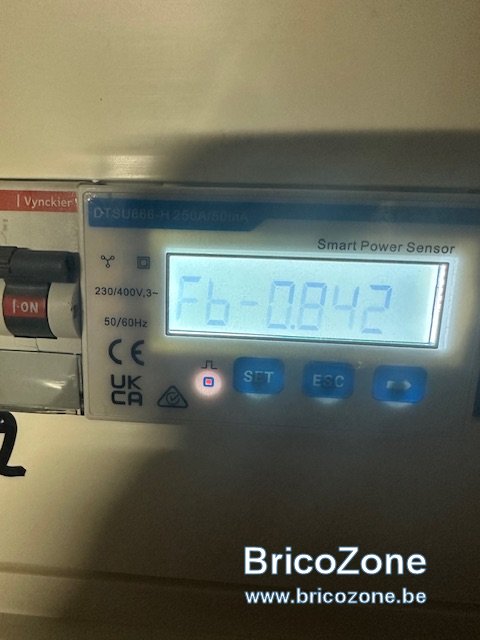

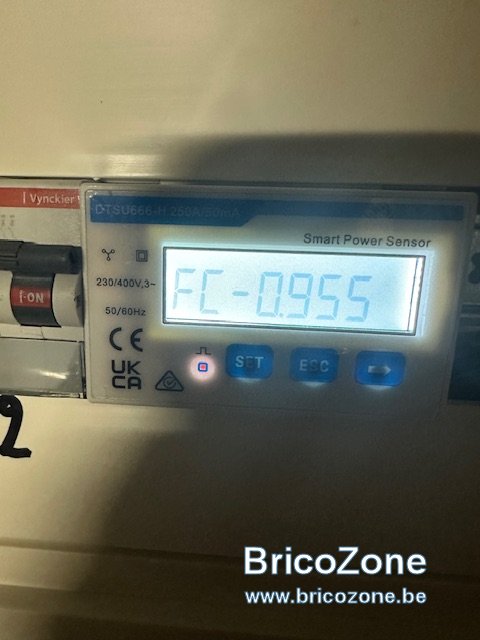

le facteur de puissance de À est positif mais B et C sont négatifs…

Et quand j’inverse les câbles de la CT de B et C le facteur devient positif mais la puissance négative

Marc72 · 5 Août 2024

Bonsoir,
Revérifiez que chaque pince corresponde bien à sa phase et ça devrait s'arranger.

Testez pince par pince (une seule à la fois) afin d'être certain que toutes soient correctes.
(N'hésitez pas à supprimer le smartmeter et le faire redétecter avant)

Saku · 6 Août 2024

Marc72 a dit:
Bonsoir,
Revérifiez que chaque pince corresponde bien à sa phase et ça devrait s'arranger.

Testez pince par pince (une seule à la fois) afin d'être certain que toutes soient correctes.
(N'hésitez pas à supprimer le smartmeter et le faire redétecter avant)

J’ai bien vérifié et vraiment je comprends plus rien
Sur fusion solar, le facteur de puissance passe un coup positif, un coup négatif.

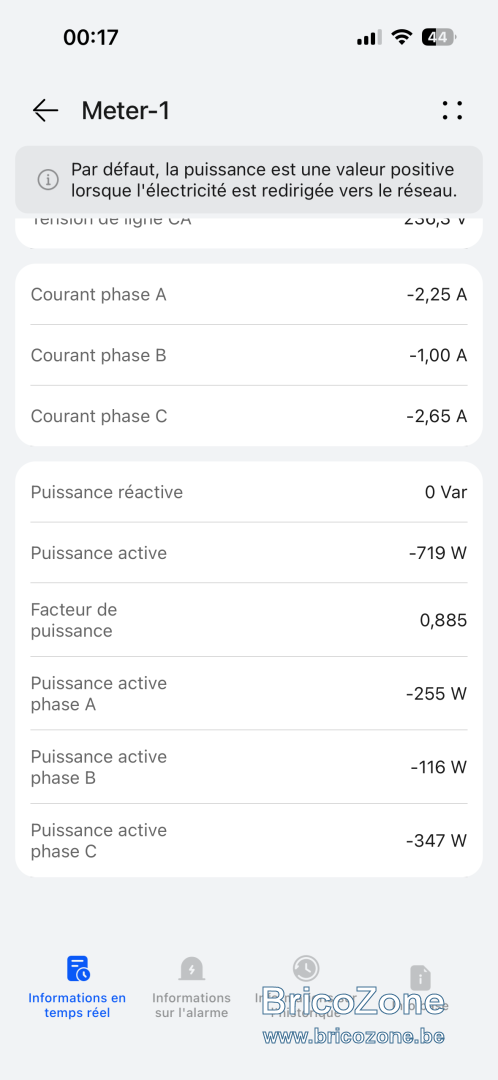

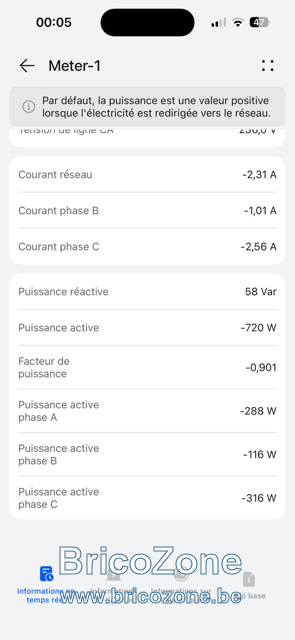

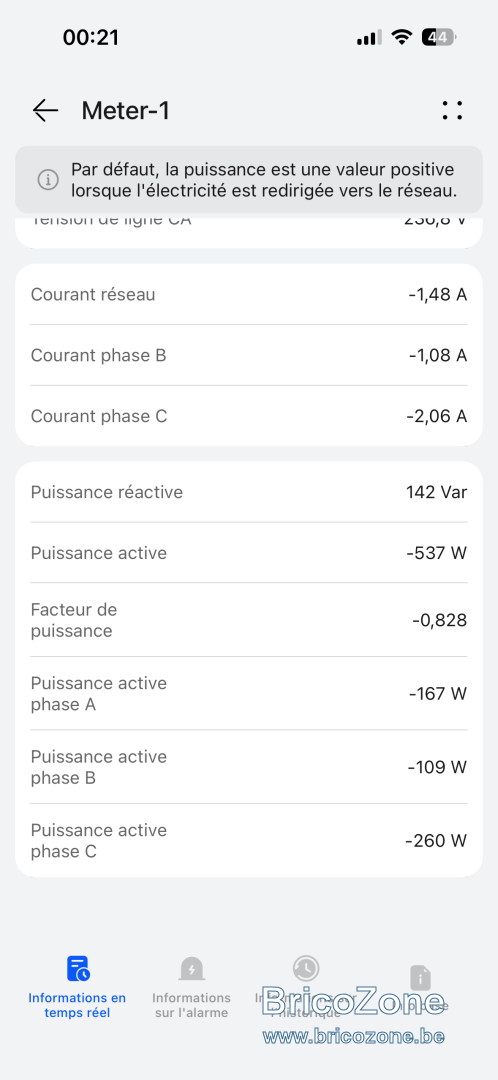

Voir les images prises toutes au même moment

Saku · 6 Août 2024

Et voici quelques minutes après l’avoir supprimé et remis…

Et de nouveau quelque minutes après :

twautele · 6 Août 2024

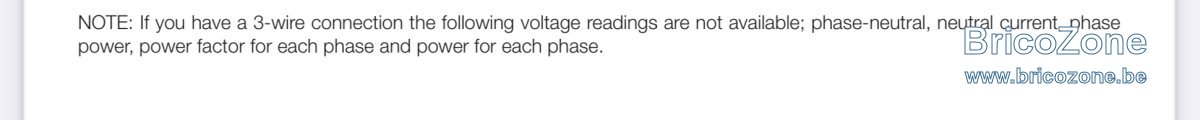

je pense que le problème est le 3*230 sans neutre. pour d’autres fabricants il est clairement indiqué :

bref, seul les totaux sont correct.

guirikiki · 6 Août 2024

twautele a dit:
je pense que le problème est le 3*230 sans neutre. pour d’autres fabricants il est clairement indiqué :

Voir la pièce jointe 164810

bref, seul les totaux sont correct.

C'est fort probable car si on reprend l'image 2 du post #4, cela nous donne Q = 142, P = 537 et donc S (puissance apparente) = 555 et donc cos phi de 0.9667. Il y a donc un pb quelque part.

Saku · 6 Août 2024

simoncapiau a dit:
Il ne faut pas se préoccuper du signe d’un facteur de puissance.
Ce signe est arbitraire et il existe deux conventions.

Ici, c’est visiblement la convention « IEEE » où le signe du PF dépend de la puissance réactive. Dans les images que vous montrez, on voit que c’est positif quand la puissance réactive est nulle et négatif quand la puissance réactive est positive.
Ce qui explique pourquoi ça change de signe en quelques minutes.

Aaah merci beaucoup pour vos explications, je ne dois pas trop m’en inquiéter alors… le support HUAWEI avait l’air de dire que mon smart meter était mal configuré car le FP n’est pas dans leur plage adéquate…
Aucune idée de pourquoi le FP de B et C sont négatifs ?

simoncapiau a dit:
La documentation du compteur confirme. Le PF est positif quand la puissance réactive est inductive (lettre L) et il est négatif quand la puissance réactive est capacitive (lettre C). Donc, pas besoin de se préoccuper de ce signe.

Ça joue quelque chose que deux phases soient « capacitive » alors que une est « inductive » en pleine nuit sans aucune production des PV ?

Saku · 7 Août 2024

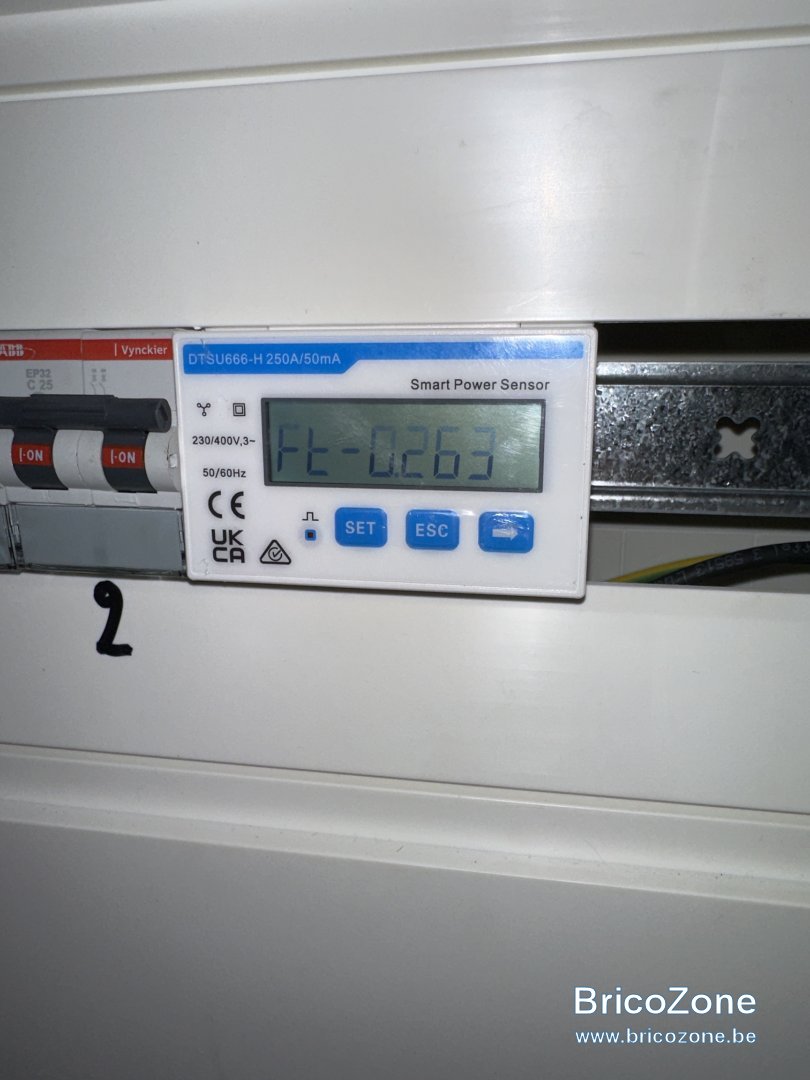

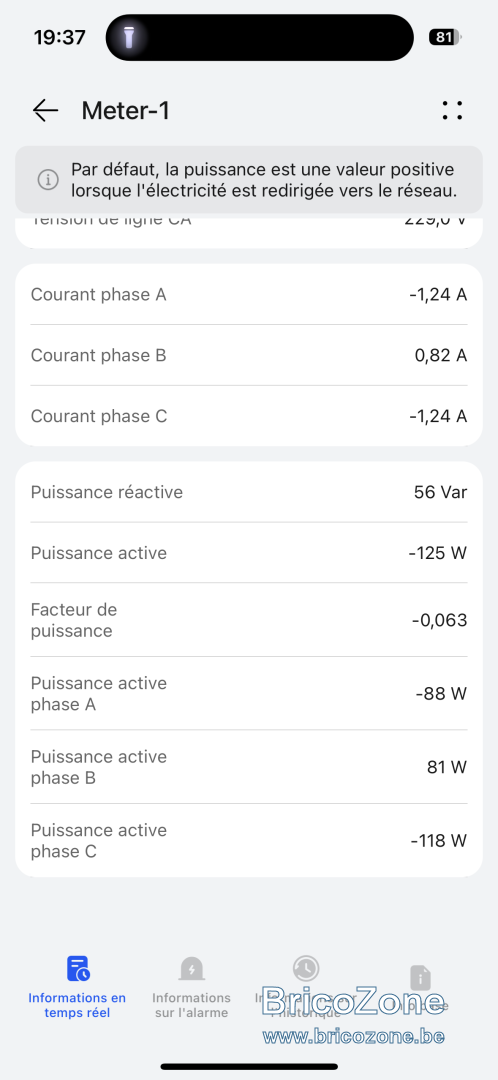

Aujourd’hui en revenant du boulot j’ai remarqué que le facteur de puissance n’était pas bon… peut importe le signe. Une idée ?
