Projet d'un abris à bois autoportant de 240x100, hauteur 210 cm

dan100

dan100

  • #1
onjour,

Voici mon projet. La face arrière sera protégée des intempéries par l'arrière d'un abris de jardin, mais sans contact avec celui-ci.

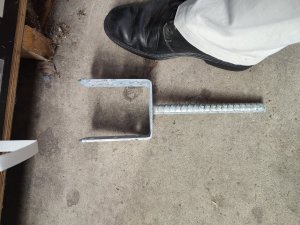

Je me demande si les 6 trous de 15x15 cm de profondeur 50cm (remplis de béton) seront suffisants pour les fondations des 6 poteaux porteur de 7x7cm. Une photo des étriers qui seront noyés dans ces plots en béton.
Et comme toit je ne sais pas encore ce que je vais mettre (pas du métallique pour éviter le bruit en cas de forte pluie).

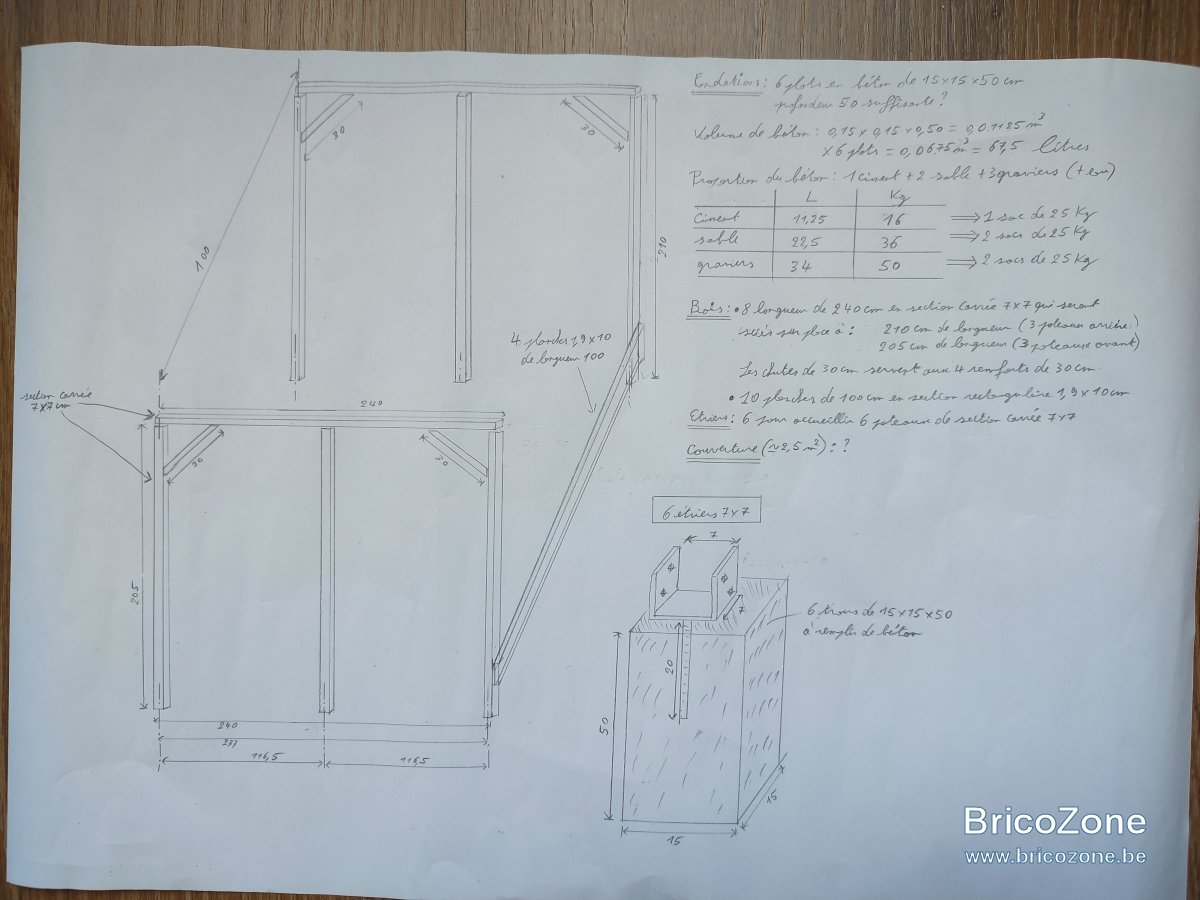

Plan abris bois.jpg


étrier pour béton.jpg

  • #2
Ça irait sans doute, mais je préfère plus large que profond pour l'assise.
15x15x50 c'est cisaillant lors, de rafales latérales.


A part ça, je fais déborder le chevron du haut et le coupe en arrondi avec un petit rebord pour la goutte d'eau et ainsi avoir une toiture légèrement débordante pour préserver les poteaux de la pluie
Je trouve les contrefiches minimalistes, j'irais plutôt vers 50 cm.
C'est le gravier qui donne le volume du béton, ensuite le sable rempli les interstices, et le ciment casi liquide les lient.

  • #3
Merci pour votre conseil. Déborder de 5 cm à gauche et à droite le chevron supérieur qui est à l'avant plan ?
J'avais tablé sur 8 de 70 x 70 x 2400 car c'est la longueur max qui rentre dans ma voiture.
Mais je peux aussi prendre 10 de 70 x 70 x 2100 : 6 verticaux (dont 3 coupés à 2050 pour faire la pente vers l'avant) et 4 horizontaux coupés à 130 de long et qui posent sur la verticale du milieux (mais avec une assise de 3,5 cm) et qui posent à gauche et à droite sur une verticale de 70x70.
130 de long car 250/2 = 125 + 5 cm de débord.

Est-ce correct ?

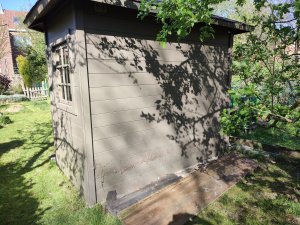

L'abris sera contre ce chalet de jardin mais sans le toucher. Je profite du déport de toiture du chalet.

  • #4
J'ai peur de ne pas comprendre.
Ça serait comme un couloir ?
La pente va, dans, quel sens ?

Le débordement il suffit d'agrandir la toiture sans perdre au sol, si c'est possible.
Je miserais plus sur 10 cm.
Et quelque cm de porte à faux de la couverture.

En general les poteaux sont de section carrée, mais les pannes sont de section rectangulaire.
Pour l'esthétique, la facilité, le recouvrement et colmatage des têtes, de la même largeur que le poteau.

Ce sont des idées et des usages habituels , chaque cas est à analyser.
Mais préserver les poteaux et tout le bois de bout des éclaboussures et de l'intempérie ne fait pas perdre de temps et double voire triple la durée de vie de l'ouvrage.

  • #5
L'abris sera contre cette face arrière du chalet de jardin mais sans le toucher. La pente la plus haute coté face arrière du chalet de jardin et la pente la plus basse (8 cm de moins) à 1 m devant.

  • #7

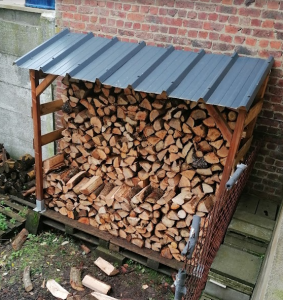

un air de ressemblance avec le mien :blush: mais j'admire votre patience a avoir tout dessiné avant!
j'y suis allée un peu plus a l'arrache!
prochain ajout que je pense faire : une gouttiere!
l'air de rien, petite surface mais rideau d'eau quand je vais chercher du bois sous la pluie! :laughing:

  • #8
L'abris bois c'est bien pour la faire sécher. Ensuite il faut le renter bien au sec en été pour l'utiliser en hiver. Ici j'ai l'impression que c'est dehors vers le poêle en direct?

  • #9
sous abri, livré sec a etre brulé, humide en surface quand on a du brouillard, mais bien sec a coeur, pas de souci pour le bruler

  • #10
melocake a dit:
sous abri, livré sec a etre brulé, humide en surface quand on a du brouillard, mais bien sec a coeur, pas de souci pour le bruler
Cliquez pour agrandir...
Non bien sûr pas de souci mais efficiacité de combustion diminuée. L'eau va dans un premier temps s'évaporer. Autant on fait attention au stockage du pellet (et à sa qualité aux vues des tests sur le forum) autant pour le bois j'ai l'impression que la majorité s'en fou.

  • #11
je pense que rentrer de quoi faire 1 ou 2 feu 24h a l'avance (j'ai un petit rangement de bois a coté du poele) est suffisant (du moins c'est ce que j'ai lu dans plusieurs articles sur le sujet)

  • #12
melocake a dit:
e pense que rentrer de quoi faire 1 ou 2 feu 24h a l'avance (j'ai un petit rangement de bois a coté du poele) est suffisant (du moins c'est ce que j'ai lu dans plusieurs articles sur le sujet)
Cliquez pour agrandir...
Effectivement ça aide mais le bois sera rentré et mis dans un espace pas forcément ventilé donc le séchage sera amélioré mais pas total. Ne me chauffant qu'au bois je suis assez attentif à la qualité de celui ci. Il est tjs rentré en période de canicule (donc bien sec) dans un espace bien ventilé. C'est la meilleur façon de faire mais faut l'espace ad-hoc...:D

  • #14
Mon bois reste dehors toute l'année, sous le car port, contre le mur de la maison, et aucun problème. J'ai fait des "caissons en palettes" pour ne pas qu'il s'éparpille dans tous les sens.

Dernière édition:
  • #15
melocake a dit:
un air de ressemblance avec le mien :blush: mais j'admire votre patience a avoir tout dessiné avant!
j'y suis allée un peu plus a l'arrache!
prochain ajout que je pense faire : une gouttiere!
Voir la pièce jointe 185859
l'air de rien, petite surface mais rideau d'eau quand je vais chercher du bois sous la pluie! :laughing:
Cliquez pour agrandir...

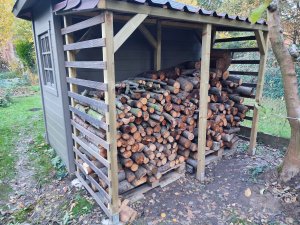

Le tien est sur palette, le miens est sur plots en béton coulé dans le sol ;). Et j'ai déjà mis une gouttière entre temps avec une grande cuve qui récupère l'eau (elle est déjà pleine:joy:)

  • #16
Ceci dit, c'est du bois qui doit sécher, donc pour dans 2 ans. Pour cet hivers j'ai commandé 3 stères sèches qui est dans le garage.

  • #17

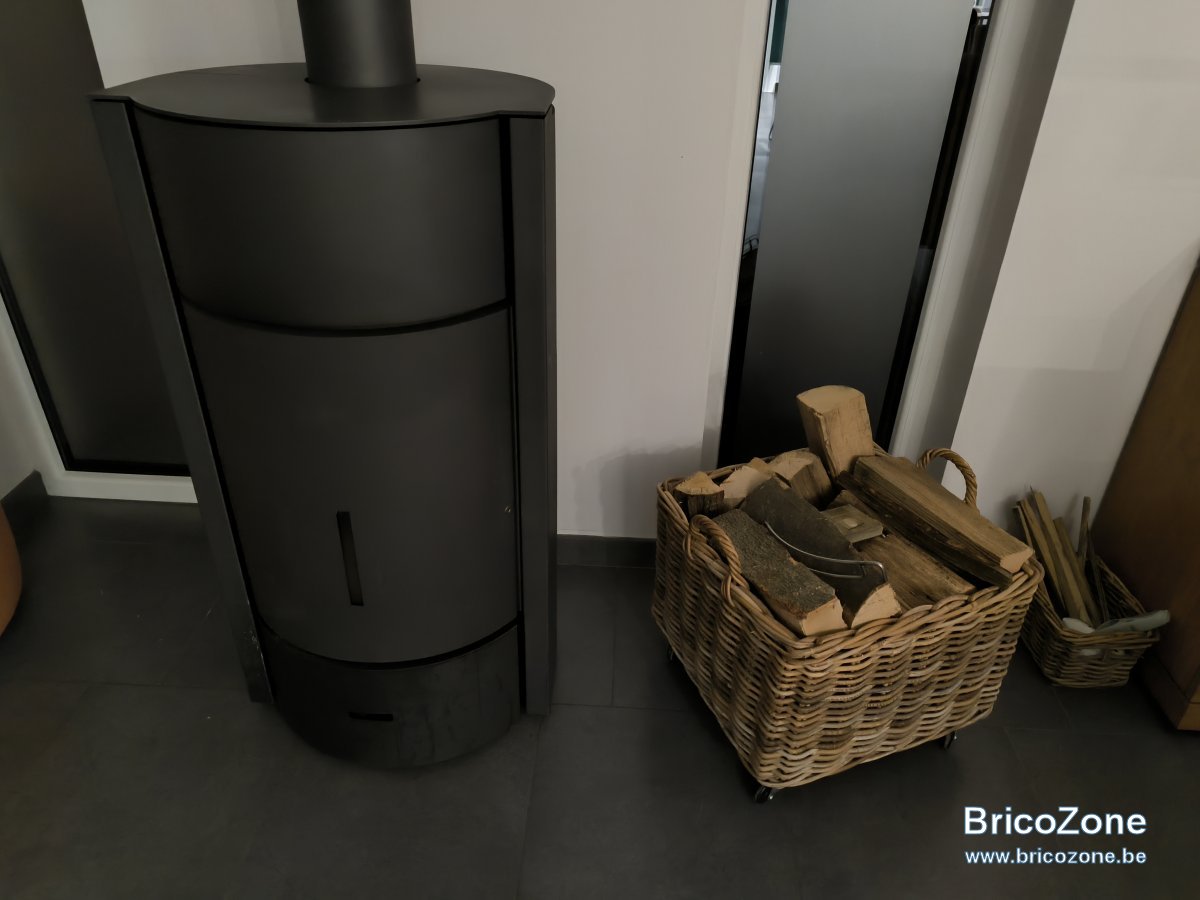

Notre bois est stocké dehors sous abri. Nous remplissons une grosse brouette qui nous permet d'amener les bûches,via la terrasse, jusqu'à une porte fenêtre du living. Les bûches sont transférées dans un gros panier sur roulettes avec un fond pourvu d une membrane pour éviter de répandre des "crasses" durant le transfert vers le poêle. Opération à renouveller tous les 4 jours environ (poêle allumé tous les jours vers 17h). Cela permet un séchage supplémentaire si le bois devait être mouillé par une averse ou autre.

  • #18
j'ai commandé 3 stères sèches qui est dans le garage.
Dans un garage, en général peu ventilé, il y aura probablement plus vite des moisissures, champignons, etc... si il y a la moindre humidité, et cela permet à pas mal de bestioles indésirables de rentrer dans la maison.
