Quelle est l’intérêt d'un "limiteur"

spi

• 11 Mars 2021

• #1

Lors de l'installation des panneaux solaires, l'installateur a rajoute un "limiteur" mais je ne comprend pas trop son intérêt.
-seconde question : le disjoncteur principal (compteur électrique) est de 40A est ce qu'il ya un intérêt a remplacer le différentiel actuel de 63A par un de 40A ?

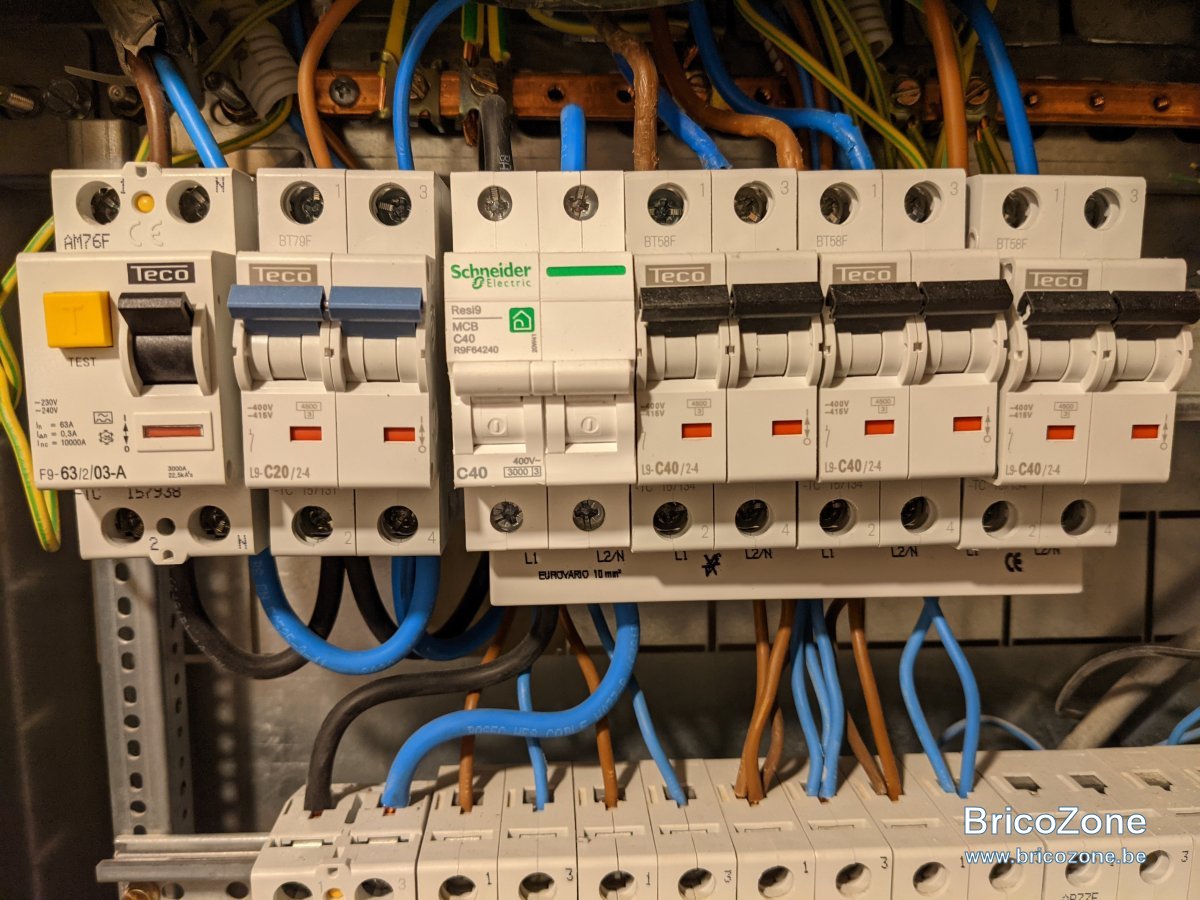

de gauche a droite: différentiel principal 63A 300mA, disjoncteur onduleur 20A, "limiteur" 40A, 3x depart vers tableaux secondaire 40A.



Infinity175

• 11 Mars 2021

• #2

Le limiteur protège l'installation contre les surtensions... Passé 260v ou 280v, il déclenche... Cela évite de griller les appareils...

Si maintenant, il en met un pour protéger de son installation, c'est qu'il n'a pas la foi en ce qu'il fait...
Mais on pourrait dire que la tension est peut-être haute à votre différentiel et que si plusieurs installations PV sur cette phase vous pourriez (peu probable) avoir une surtension...
En électricité, il vaut mieux une sécurité en plus qu'une trop peu...

Qui peut le plus peut le moins, le disjoncteur de 63A est très bien... Laissez-le bien là !



Géronimo

• 11 Mars 2021

• #3

Infinity175 a dit:

Le limiteur protège l'installation contre les surtensions... Passé 260v ou 280v, il déclenche... Cela évite de griller les appareils...

Cliquez pour agrandir...

Ce "limiteur" ressemble furieusement à un biesse disjoncteur... Cela ne protège pas des surtensions.



Géronimo

• 11 Mars 2021

• #4

Infinity175 a dit:

Qui peut le plus peut le moins, le disjoncteur de 63A est très bien... Laissez-le bien là !

Cliquez pour agrandir...

Vous avez raison, même si ce n'est valable que pour un interrupteur différentiel et non un disjoncteur. Le "63A" concerne bien un interrupteur différentiel.



Infinity175

• 11 Mars 2021

• #5

Géronimo a dit:

Ce "limiteur" ressemble furieusement à un biesse disjoncteur... Cela ne protège pas des surtensions.

Cliquez pour agrandir...

Oui en effet, je ne connais pas ce type-là... Le C40 laisse planer un doute...
On pose la question du limiteur, j'ai répondu !
Sans doute a-t-il des caractéristiques bien définies car le prix est assez joufflu !



Infinity175

• 11 Mars 2021

• #6

... ce que je trouve débile est pourquoi ne pas avoir mis un 'Teco' de 40A alors ? Il avait accès à cette marque puisque l'installation PV est sur un 'Teco' de 20A...



spi

• 11 Mars 2021

• #7

L'installation de base est en Teco et date d'avant les PV mais l'installateur de PV n'avait que du schneider avec lui, il a repris un 20A de "reserve" sur le tableau.
Cela semble en effet être juste un disjoncteur, mais sur l'etiquette du tableau il a écrit "limiteur".
Est-ce pour éviter que je puisse tirer 40A du réseau + 20?A des PV et me "limiter" aux 40A initialement maximum du compteur électrique ?

Autre question: le courant des panneaux vient bien par le disjoncteur qui alimente l'onduleur ?



Infinity175

• 11 Mars 2021

• #8

Ah OK...
Dans sa tête c'est pour limiter l'installation aux 40A prévus... Il aurait été plus logique de le mettre juste après le différentiel... Mais bon...

Oui, pour l'arrivée du courant des PV...



xixou

• 12 Mars 2021

• #9

c'est un disjoncteur j'ai le même
ll limite donc bien le courant à 40A lol



spi

• 15 Mars 2021

• #10

Je ne sais toujours pas pourquoi
Est ce que ca a un quelconque intérêt, ou est ce que je peux l'enlever et tout remettre sur un peigne (differentiel, 20A PV, et les 40A des tableaux secondaires) ?



Yucatan

• 15 Mars 2021

• #11

spi a dit:

Je ne sais toujours pas pourquoi
Est ce que ca a un quelconque intérêt, ou est ce que je peux l'enlever et tout remettre sur un peigne (differentiel, 20A PV, et les 40A des tableaux secondaires) ?

Cliquez pour agrandir...

Ce disjoncteur fait office de limiteur de courant empêchant de prélever plus de 40 A du côté de votre habitation.

Sachant que l'intensité prélevable sur le compteur du GRD s'ajoute au courant max de sortie de l'onduleur, c'est la solution utilisée la plus sécure pour empêcher de soutirer trop de courant sur l'installation domestique si celle-ci n'est pas prévue pour autant d'Ampères (+ de 40A).



Dernière édition: 15 Mars 2021

BG1000

• 15 Mars 2021

• #12

Il faudrait analyser l'unifilaire avec la loi de Kirchhoff, c'est sans doute pour limiter la somme des courants venant du grd et des PV à une valeur acceptable pour le tableau/installation. Il faut chercher le plus haut courant nominal...



spi

• 17 Mars 2021

• #13

Le tableau alimente des sous tableau eux aussi proteges par des disjoncteurs 40A (visibles sur la photo) raccordes en 10 carre, le tableau était prévu pour pouvoir être alimente en 63A.

Dessous se trouvent juste un différentiel 40A/30mA et des disjoncteurs 20A pour les elements "techniques" (adoucisseurs d'eau, pompe eau de pluie, prises garage, ...), si je remplace le différentiel 40A par un 63A je peux me passer du disjoncteur "limiteur" ?

Ou au lieu de l'utiliser en "entree" du peigne, mettre toute la ligne sur un peigne et l'utiliser pour "sortir" vers le différentiel en dessous ?



jeanphi500

• 17 Mars 2021

• #14

Si toutes vos jonctions sont en 10 carré et que le différentiel 30mA est en 63A alors oui vous pouvez vous passer du limiteur
Au passage, le câble alimentant le 300mA me semble bien petit, effet d'optique (vous indiquez que le tableau est prévu pour du 63A)?



spi

• 17 Mars 2021

• #15

Le tableau oui, mais le câble entre le compteur(40A) et le 300ma est en 4x10 carré (2 raccordés), je devrais augmenter ?



jeanphi500

• 17 Mars 2021

• #16

Non non j'avais l'impression qu'il était plus petit que du 10..



xixou

• 19 Mars 2021

• #17

Yucatan a dit:

Ce disjoncteur fait office de limiteur de courant empêchant de prélever plus de 40 A du côté de votre habitation.

Sachant que l'intensité prélevable sur le compteur du GRD s'ajoute au courant max de sortie de l'onduleur, c'est la solution utilisée la plus sécure pour empêcher de soutirer trop de courant sur l'installation domestique si celle-ci n'est pas prévue pour autant d'Ampères (+ de 40A).

Cliquez pour agrandir...

Pas convaincu, chaque ligne est protégée par son propre disjoncteur.



jeanphi500

• 19 Mars 2021

• #18

xixou a dit:

Pas convaincu, chaque ligne est protégée par son propre disjoncteur.

Cliquez pour agrandir...

Imagine 3 lignes à 20A sous le 30mA. Le PV qui crache pleine puissance, le réseau qui donne pleine puissance.
En théorie, les 3 pourraient pomper 60A. Sans le PV le général sauterait et jamais aucun courant de plus de son calibre ne pourrait traverser le 30milli ou les jonctions dans le tableau.
Avec le PV cela devient possible.. D'où l'intérêt du limiteur.
Sans limiteur, obligation de modifier le calibre du 30 milli et des jonctions dans le tableau (en fonction de la puissance max qui est la somme du calibre du général et de l'onduleur)



xixou

• 19 Mars 2021

• #19

ok juste pour ces parties là.



jeanphi500

• 19 Mars 2021

• #20

Oui c'est uniquement en interne. Les parties susceptibles d'être changées sont les peignes ou jonctions et tout ce qui n'est pas protégé par un disjoncteur, donc très souvent juste le 30mA (si son calibre est insuffisant).
