Question suite install PV il y a 2 ans et install Borne prochainement

T

ThePetitJean

• 28 Novembre 2024

• #1

Bonjour à tous,

J'aurais une petite question pour la conscience personnelle

En 2019, j'ai fait réceptionner mon tableau via Vinçotte: Validé pour 63A Max -> installation par Ores de 50A.
J'avais donc:

Ores (50A) -> 300mA 63A -> mes disjoncteurs via barrettes de pontage.

Mais suite à l'installation de PV (4Kwc) , ils ont fait ceci:

Ores (50A) -> 300mA 63A -> Fusible de 63A -> mes disjoncteurs via barrettes de pontage.

Début de semaine, visite pour la mise en place d'une borne de recharge. Le gars me demande l'utilité de ce fusible de 63A...
Il me dit à enlever pour éviter les problème...

Du coups, je doute...Il sert à quoi ce fusible de 63A ? à enlever/laisser ?
Merci pour votre aide



Wark

• 28 Novembre 2024

• #2

Un schéma unifilaire aiderait au diagnostic



Michael 33512

• 28 Novembre 2024

• #3

le disjoncteur 63 est un limiteur car la puissance combiné de ores et des panneaux serait supérieur



T

ThePetitJean

• 28 Novembre 2024

• #4

Wark a dit:

Un schéma unifilaire aiderait au diagnostic

Cliquez pour agrandir...

Je vais essayer de retrouver ça



T

ThePetitJean

• 28 Novembre 2024

• #5

Michael 33512 a dit:

le disjoncteur 63 est un limiteur car la puissance combiné de ores et des panneaux serait supérieur

Cliquez pour agrandir...

Ah c'est donc ça... Mais du coups vu que le compteur de Ores est à 50A, il ne sautera pas avant ?



Wark

• 28 Novembre 2024

• #6

ThePetitJean a dit:

Ah c'est donc ça... Mais du coups vu que le compteur de Ores est à 50A, il ne sautera pas avant ?

Cliquez pour agrandir...

Non, car soit il envoie sur votre installation, soit il renvoie sur le réseau. C'est pour ça que l'unifilaire peut servir

Il est possible d'avoir un courant dans l'installation supérieur au raccordement lorsque l'on a des panneaux.

Par exemple chez moi, mon branchement est en 40A, mon DDR 300mA est en 40A mais mes différentiels 30mA sont en 63A car le courant qui passe au travers peut être de 52A en période de grosse production solaire.



BG1000

• 28 Novembre 2024

• #7

loi des nœuds de Kirchhoff, le disjoncteur c'est pour limiter le courant à la valeur admissible par les circuits/peigne/fils
50A du compteur + xxA des PV et on dépasse le courant admissible dans les peignes différentiels. Ici sans doute du 10 carré > 63A.
Exemple 50A +16A de PV> 66A il faudrait passer à du 16carré et du 80A nominal pour les différentiels.

Le limiteur est a maintenir

Le différentiel pour la borne (peut) se placer en // avec le 300mA de tête
Voir rgie c'est bien expliqué



Dernière édition: 28 Novembre 2024

T

ThePetitJean

• 28 Novembre 2024

• #8

Merci pour les explications.
Du coups je doute de l'installateur



T

ThePetitJean

• 30 Novembre 2024

• #9

Bon j'ai pas encore retrouvé le Schéma unifilaire.

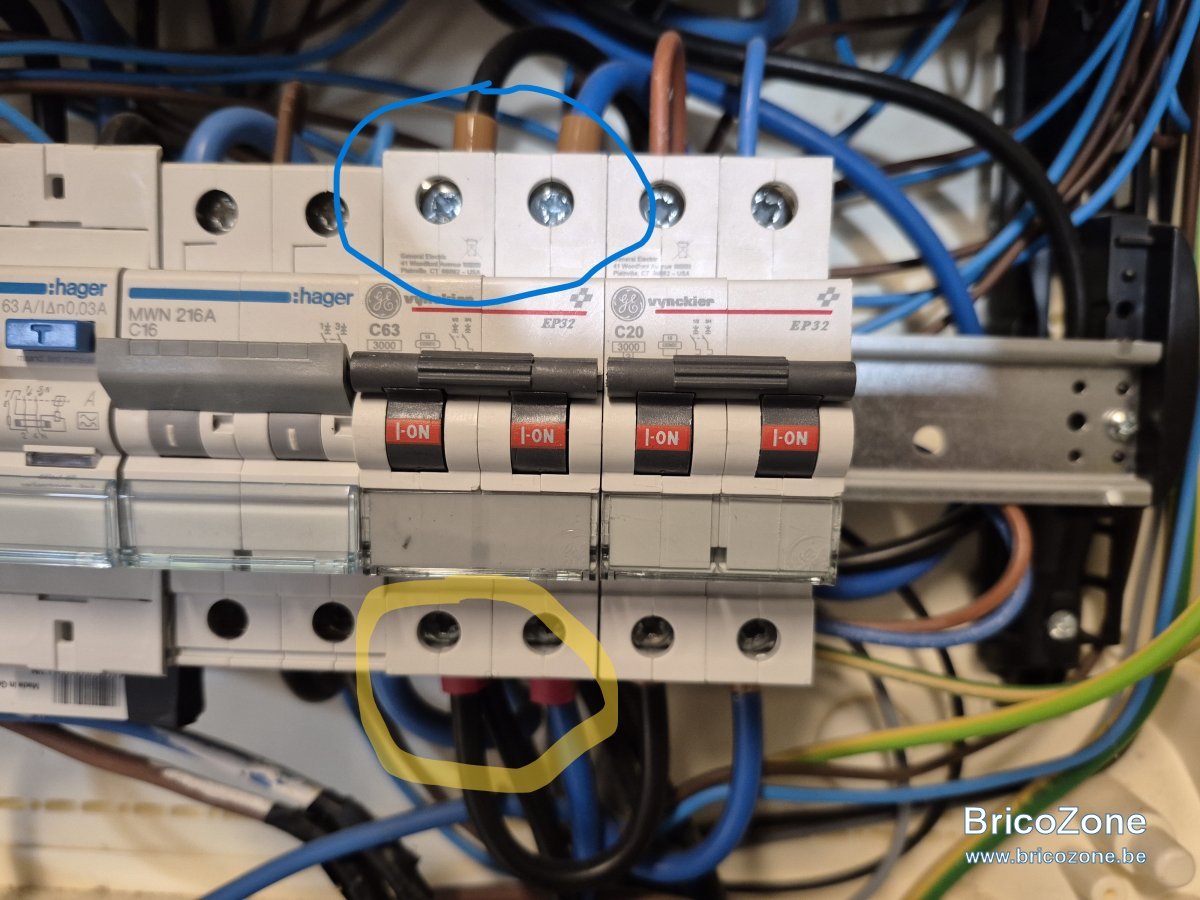

Mais j'ai re ouvert le coffret seul et à mon aise voilà une photo du C63

En jaune: il y a le 10mm³ qui vient du différentiel 300ma et dans la même cosse le 10mm² qui vient du C20 de l'onduleur.

En bleu ce qui repart vers mes barrettes de pontage.

Merci à tous pour vos réponses. Je vois un autre installateur Mardi.
