Ratio AC/DC onduleur

G

Genelec

• 22 Juillet 2022

• #1

Bonjour,

J'ai reçu un devis pour une installation photovoltaïque. Celle-ci se compose de 10 panneaux SunPower Performance 6 BLK 400W avec des optimiseurs Solar Edge S500 et comme un onduleur un SolarEdge 2200H-RW000BNN4 (monophasé).
Je cale un peu par rapport au ratio de l'onduleur.
J'ai donc 4000W en entrée pour 2200 VA en sortie. J'ai l'impression que je perd la moitié de la puissance..
Des lectures que j'ai faites, on considère souvent l'onduleur à 80% de la puissance des panneaux (donc 3200 W si mes calculs sont bons). Je peux imaginer une perte de 200W en plus mais cela reste bien au dessus des 2200 VA. Serait-ce les optimiseurs qui consommeraient autant ?

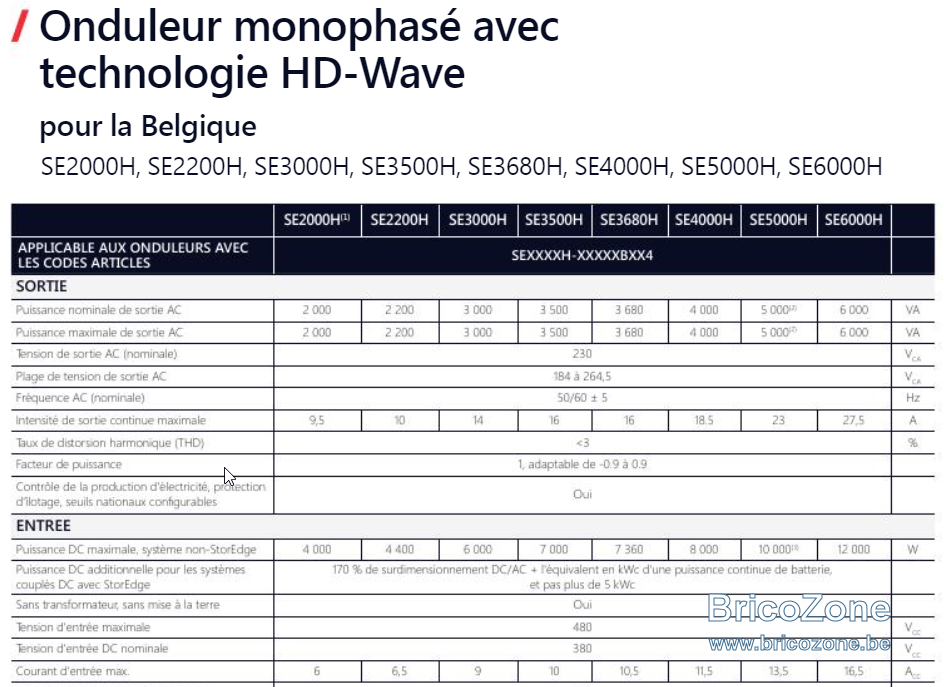

Pourtant quand je lis la datasheet de l'onduleur, il met bien que la puissance d'entrée est de max 4400W.

Est-ce que ce type d'onduleur est OK pour des PV de 4000W au total ?
N'ai-je pas trop de pertes ?
Si quelqu'un peut m'expliquer le raisonnement, ce serait super.

Merci d'avance,

Genelec



J

jmbbe

• 22 Juillet 2022

• #2

Il faudrait tout d'abord connaître votre exposition et pente de toit qui influence votre production. Je vous suggère une simulation sur le site https://www.thomasberger.be/pv/pvcalc/index.html

Le sous-dimensionnement a pour but de diminuer le tarif prosumer sans énormément de perte de production, c'est une optimisation tenant compte de la tarification actuelle. Tout au plus quelques kWh perdus, 3 mois par an de 12 à 14h par temps ensoleillé. A ce moment, vous produisez plus que ce que vous consommez et vous renvoyez au réseau. Effectivement, tant que la compensation persiste en RW au max jusqu'en 2030, vous pourriez gagner la part du prix de la production mais inférieure au gain sur le tarif prosumer...

Par contre assurez-vous que vous avez vraiment des problèmes d'ombrage sinon les optimiseurs sont vraiment à remettre en question. Imaginez une panne dans 10-15-20 ans, votre société sera-t-elle encore là ? Sinon la galère pour trouver une société qui ira sur votre toit pour rechercher la panne ou pour trouver un onduleur encore compatible avec les optimiseurs, à quel prix...



Dernière édition: 23 Juillet 2022

G

Genelec

• 22 Juillet 2022

• #3

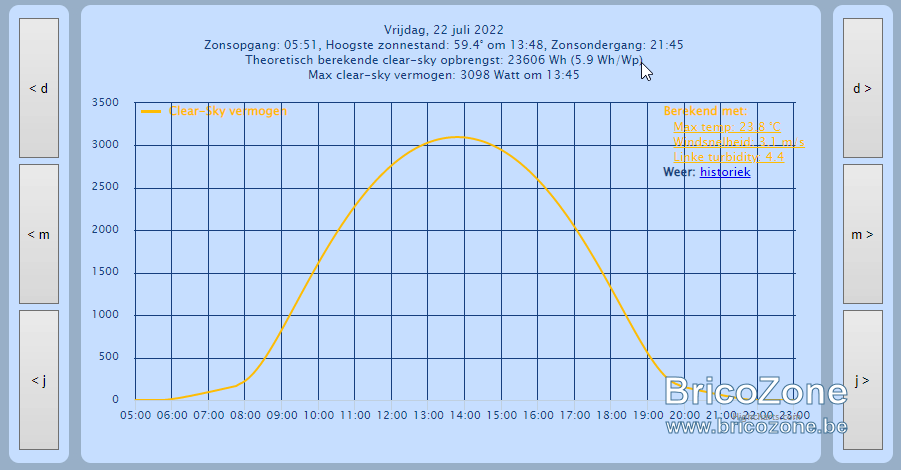

Merci pour votre réponse. J'ai fait la simulation pour aujourd'hui :

Pour les optimiseurs, je n'ai pas vraiment de problème d'ombrage (les nuages ?). Le deviseur parlait du fait que je pouvais perdre un pourcentage de rentabilité en début de journée ou au cas ou un panneau était moins performant pour x ou y raison (feuilles...). Bonne remarque en tous cas. J'avoue que pour ce point là je suis perplexe mais j'ai l'impression de ne pas trouver de raison 'objective' aux optimiseurs à part celle que vous évoquez. J'ai du mal à peser le pour et le contre.



J

jmbbe

• 22 Juillet 2022

• #4

Pas d'ombre pas d'optimiseur (edit)

Un 2200 est un peu bas, un 3000 trop haut. Je vous invite à faire la simulation sur les 12 mois vous verrez que 6-7 mois par an vous ne perdrez rien.

Je soupçonne que les Solaredge sont en stock et que les autres marques en rupture... Je vous encourage à demander une variante et une contre-offre.



Dernière édition: 23 Juillet 2022

G

Genelec

• 23 Juillet 2022

• #5

Pas d'ombre pas d'optimiseur je suppose ?

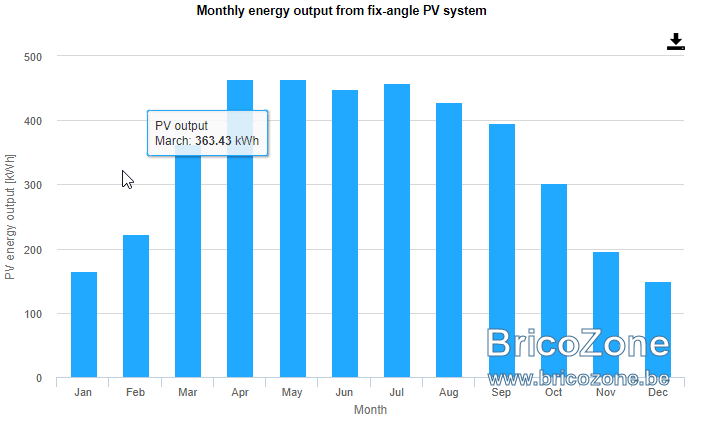

Via le lien que vous m'avez donné, j'ai trouvé ce site : https://re.jrc.ec.europa.eu/pvg_tools/en/ et là j'ai trouvé ce résultat sur les 12 mois :

Je soupçonne aussi qu'ils aient du stock sur ce modèle.
Merci pour l'encouragement.



xixou

• 23 Juillet 2022

• #6

"J'ai donc 4000W en entrée pour 2200 VA en sortie" Il y a en effet un problème.
En pic, quand il fait frais avec soleil franc (genre au printemps après nuage), vous devriez taper dans les 4000W en pic pendant quelques secondes le temps que les panneaux restent frais.



Marc72

• 23 Juillet 2022

• #7

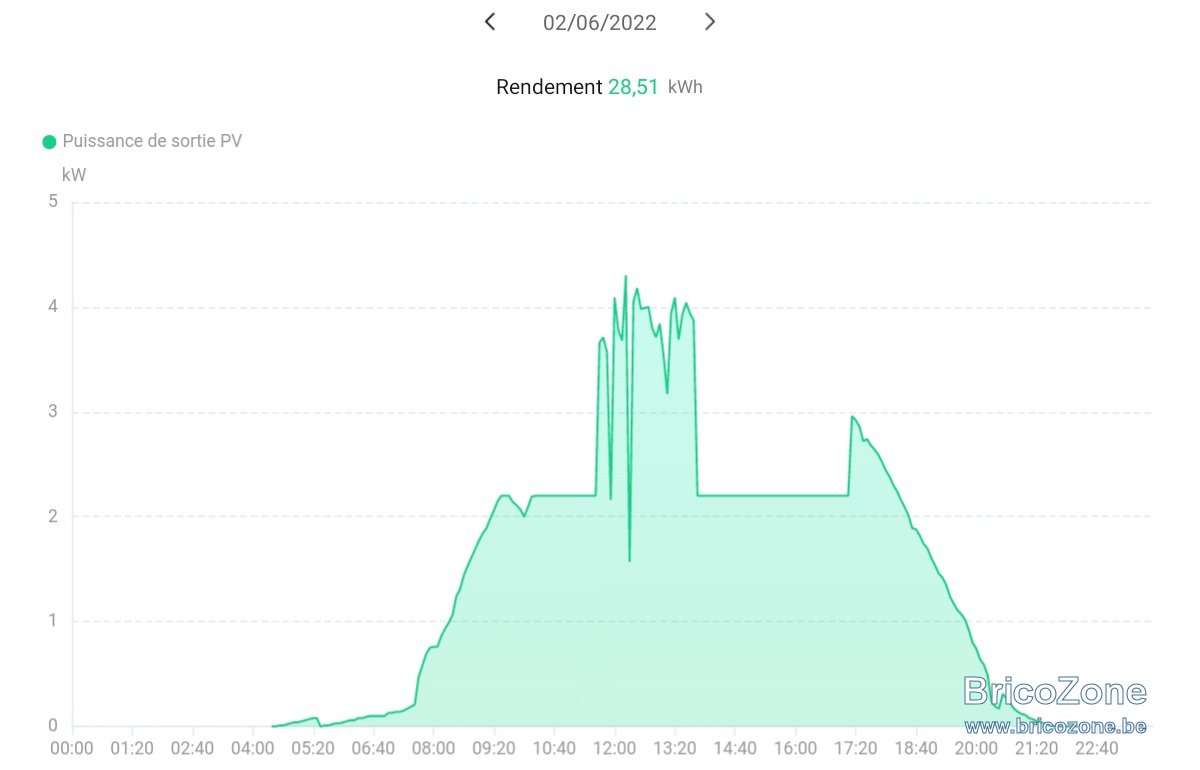

Si ca peut aider à juger de la chose, la courbe pour 4800Wc sur un 4.4kVA (109%) qui a été limité à 2.2kVA (218%) durant une partie de la journée. (Bien ensoleillée)

On se represente facilement le gain.

(A noter que à 4.4kVA des surtensions apparaissent)


Et c'est une belle journée, la plupart du temps ce sera plutot ceci.



A chacun de voir.



G

Genelec

• 23 Juillet 2022

• #8

Merci Marc, pourquoi avoir limité l'onduleur ? Pour la taxe ?
Si je comprend bien vos graphiques, la majeure partie de l'année les panneaux sont en sous-rendement ? Et donc une limitation d'onduleur n'est pas trop grave ?



Marc72

• 24 Juillet 2022

• #9

Genelec a dit:

Merci Marc, pourquoi avoir limité l'onduleur ? Pour la taxe ?
Si je comprend bien vos graphiques, la majeure partie de l'année les panneaux sont en sous-rendement ? Et donc une limitation d'onduleur n'est pas trop grave ?

Cliquez pour agrandir...

Pas très grave en effet, en divisant par 2 la puissance de l'onduleur on obtient malgré tout +- 2/3 du rendement quand la journée est top, sur une journée maussade la perte est quasi nule.

L'onduleur était un des miens en prêt afin que la personne puisse juger et "choisir" une puissance adaptée, ce n'était qu'un test temporaire.



G

Genelec

• 1 Août 2022

• #10

Pour info, je suis donc parti sur un onduleur SMA Sunny Boy 3 sans optimiseurs..
Merci pour vos conseils !



A

agalis

• 5 Juillet 2023

• #11

Bonjour.

Je suis un perdu dans la théorie et mes calculs de puissance d'onduleur vs surdimensionnement.

1. Je cherche à produire 5500 à 6000kw
2. Je compte installer des panneaux de 430Wc
3. Mes panneaux sont mal pour partie orientés, sur 3 zones
a) 6 panneaux en Nord-Ouest
b) 2 panneaux en Sud-Est
c) 4 panneaux au sud-sud-ouest et potentiellement possible de monter à 6 par la suite
Vu cette configuration, je pars avec des optimiser.

Les installateurs estiment lune production de 5000 pour 6000 installés. Mais dans ce cas, si je comprends bien, on surdimensionner l'installation mais comment déterminer la puissance de l'onduleur? Je lis chez SolarEdge qu'on pourrait surdimensionner l'onduleur jusque 200%?! Ce qui voudrait dire installer un onduleur de 3kva (mais je ne comprends pas bien si on peut sous-dimensionner l'onduleur alors que l'installation est surdimensionnée) ?
https://knowledge-center.solaredge.com/sites/kc/files/inverter_dc_oversizing_guide_fr.pdf

Merci
