Remplacement linteau en bois

K

koicolor

• 24 Septembre 2024

• #1

Bonjour à tous, je dois remplacer des linteaux en bois qui sont en mauvais état mais je ne sais pas par quoi les remplacer car je suis limité en hauteur. Les linteaux en bois font 6cm d épaisseur sur 22 ou 23 de large. Je vous joins des photos si quelqu'un a une solution. Est ce qu'un stalton en 6x19 ou un prélinteau en 19x7 ne ferais pas l'affaire? Ou alors un linteau porteur mais mis a plat en 9x19 étant donné que je suis limité en hauteur ? Et au dessus de ce linteau il y a 9 cm de brique et ensuite le plafond en bloc terre cuite.



K

koicolor

• 24 Septembre 2024

• #2

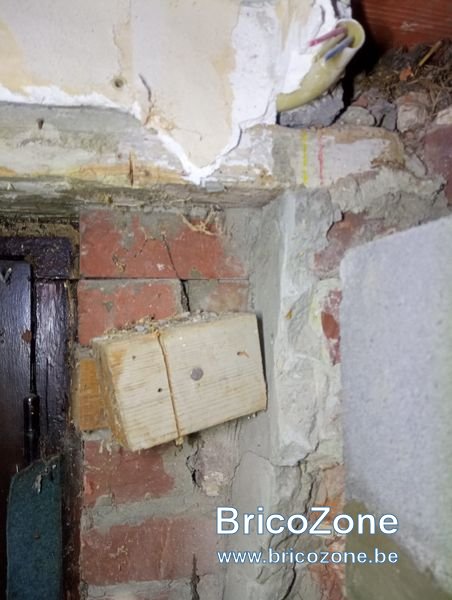

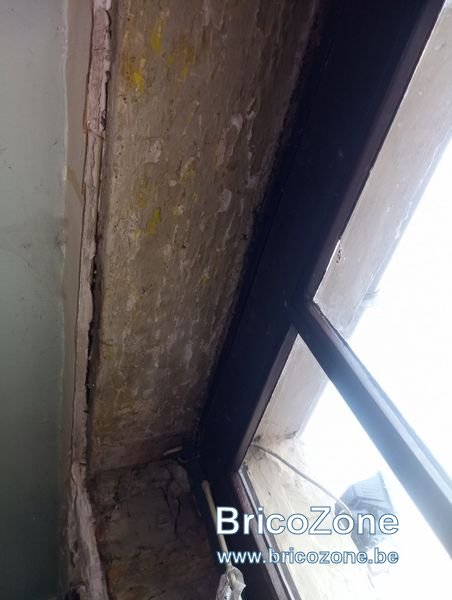

Voici les photos



S

StefLaFrite

• 24 Septembre 2024

• #3

Salut,

J'ai fait remplacer les linteaux int + ext
A l'intérieur c'était aussi en bois, pratiquement même disposition que sur la photo
Le maçon a remplacé par un Stalton (je ne connais plus la mesure exacte)



chuferlu

• 24 Septembre 2024

• #4

Ils sont visuellement vieillot , grisacé en surface mais sont-ils réellement en mauvais état ?
Je ne vois ni pourriture ni vrillette.
De toutes façons, 6 cm, ça ne peut pas être porteur de grand chose.
N'importe quoi fait l'affaire.



K

koicolor

• 26 Septembre 2024

• #5

ok merci a vous



heureuxproprio

• 26 Septembre 2024

• #6

chuferlu a dit:

Ils sont visuellement vieillot , grisacé en surface mais sont-ils réellement en mauvais état ?
Je ne vois ni pourriture ni vrillette.
De toutes façons, 6 cm, ça ne peut pas être porteur de grand chose.
N'importe quoi fait l'affaire.

Cliquez pour agrandir...

je ne m'engagerai pas si vite dans de telles conclusions...
chez moi le linteau du baie de 170cm sous deux étage était un simple bastaing de 6cm x 18. Au déplafonnage les fissures dans la brique sur 2m de hauteur ont été visibles. et je parle pas de la courbure de la pièce de bois avec le temps.
je vous invite franchement à demander l'avis d'un professionnel.
certains murs tiennent par habitude, mieux vaut parfois de ne pas y toucher.
si on y touche il faut refaire les choses correctement.



K

koicolor

• 26 Septembre 2024

• #7

moi c'est une ouverture de 95 cm, aucune courbure dans le linteau de bois et je n'est que 9 cm de brique jusqu'au plafond et en façade il y a un autre linteau en béton



Doludo

• 26 Septembre 2024

• #8

Bonjour,

Pour pouvoir répondre, il faudrait un petit schéma de ce mur. Voir si le plancher de l'étage supérieur porte sur le linteau ou pas.
Il est aussi nécessaire de connaître la hauteur de maçonnerie au-dessus de ce linteau.

Vous pouvez fournir cela ?



chuferlu

• 26 Septembre 2024

• #9

koicolor a dit:

aucune courbure dans le linteau de bois et je n'est que 9 cm de brique jusqu'au plafond et en façade il y a un autre linteau en béton

Cliquez pour agrandir...

Beh oui, s'il y'a un linteau au dessus, c'est ce que je pensais, il a sans doute été mis par le maçon pour lui maçonner les briques, ne pas devoir les recouper et rattraper le niveau pour le menuisier.
Dans le temps ça arrivait souvent qu'ils travaillent ensemble au lieu dese mettre des bâtons dans les roues.
Un schéma comme le demande @Doludo sera de bienvenu,au cas ou ce serait une malfaçon comme chez @heureuxproprio .



K

koicolor

• 26 Septembre 2024

• #10

Doludo a dit:

Bonjour,

Pour pouvoir répondre, il faudrait un petit schéma de ce mur. Voir si le plancher de l'étage supérieur porte sur le linteau ou pas.
Il est aussi nécessaire de connaître la hauteur de maçonnerie au-dessus de ce linteau.

Vous pouvez fournir cela ?

Cliquez pour agrandir...

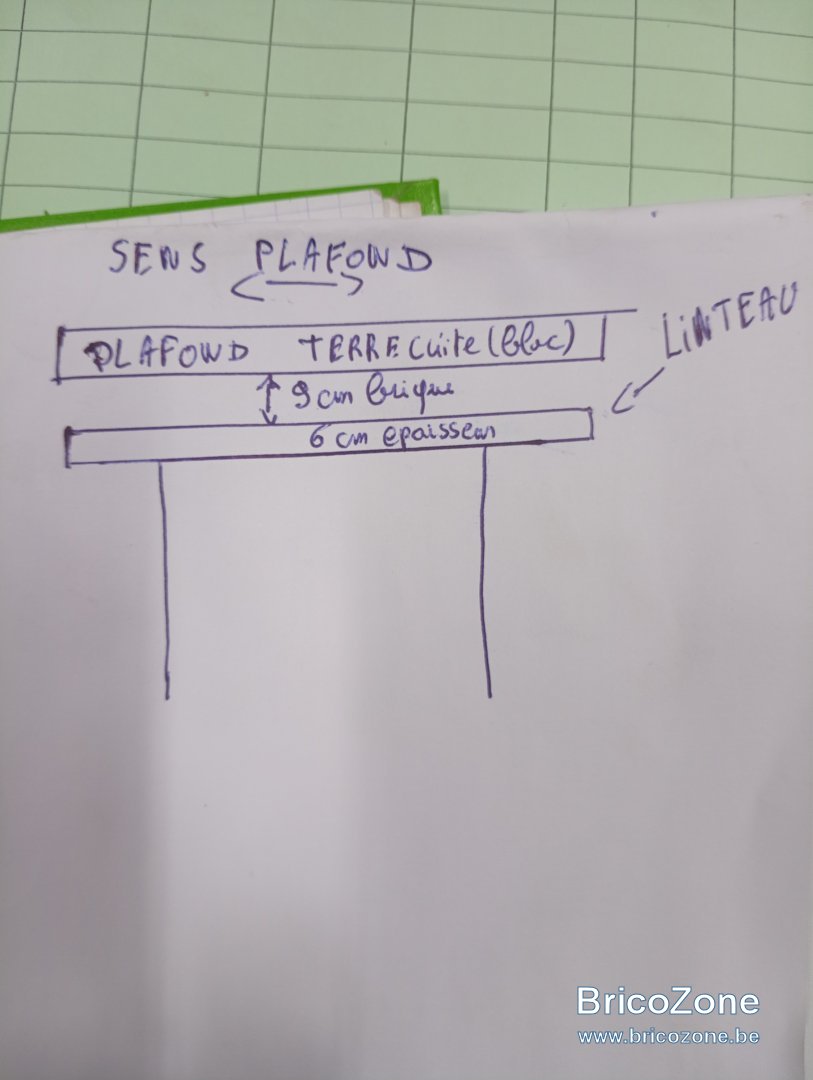

Bonjour, voici un schéma



Doludo

• 26 Septembre 2024

• #11

Merci pour le schéma. Pouvez-vous compléter avec ce qu'il y a encore plus haut ? La maçonnerie se poursuit sur quelle hauteur ?



K

koicolor

• 26 Septembre 2024

• #12

Doludo a dit:

Merci pour le schéma. Pouvez-vous compléter avec ce qu'il y a encore plus haut ? La maçonnerie se poursuit sur quelle hauteur ?

Cliquez pour agrandir...

Il n'y a plus rien au dessus pas de maçonnerie, j'arrive au chevrons de la toiture. I l y aura peut être juste un chainage qui sera fait quand je vais refaire la toiture mais a voir. A savoir qu'il y a aussi un linteau en béton en façade.



Doludo

• 27 Septembre 2024

• #13

koicolor a dit:

Il n'y a plus rien au dessus pas de maçonnerie, j'arrive au chevrons de la toiture. I l y aura peut être juste un chainage qui sera fait quand je vais refaire la toiture mais a voir. A savoir qu'il y a aussi un linteau en béton en façade.

Cliquez pour agrandir...

Eh bien, les questions avaient tout leurs sens alors ! On aurait pu dire qu'un prélinteau était suffisant sauf qu'il n'y a pas assez de maçonnerie au-dessus.
Vous êtes dans une configuration où il n'est pas impossible que les charges de toiture venant au-dessus du linteau ne viennent à augmenter : modification de la toiture avec chevron porteur du faîtage jusqu'au bas de la toiture par exemple...

Personnellement, je placerais soit :

- de nouveaux linteaux en bois de 14cm de haut. Prendre du chêne par exemple pour sa solidité et longévité. --> Soutenir le plafond le temps des travaux, retrait du linteau et de la maçonnerie. Placement des bois puis mortier pour remplir l'interstice.
- des poutrelles métalliques HEA 140. Même façon de faire que pour le bois mais penser à laisser une place pour insérer de l'isolation entre le linteau béton et la poutrelle. PU projeté par exemple.

Les solutions en béton préfabriqué font généralement 20cm de haut donc trop hautes...



chuferlu

• 27 Septembre 2024

• #14

koicolor a dit:

n'y a plus rien au dessus pas de maçonnerie, j'arrive au chevrons de la toiture. I l y aura peut être juste un chainage qui sera fait quand je vais refaire la toiture mais a voir. A savoir qu'il y a aussi un linteau en béton en façade.

Cliquez pour agrandir...

Avant les grandes manœuvres observes quand-même le mur de profil pour savoir ou pose vraiment la toiture.
Avoir un schéma de profil du mur et du bas de la charpente.

Lógiquement , a cause de la pente elle repose en façade,ce qui justifie le linteau en beton.
Il y'a même peut-être (normalement), une panne sabliere sur laquelle sont cloués les voliges .

J'en reviens a ma première impression, as tu "raboté" cette poutre?
Grisacé ne veut pas dire pourri, tous les bois grisent, foncent et au contact salin du plâtre et du mortier il faut beaucoup d'humidité et longtemps,pour pourrir.



K

koicolor

• 27 Septembre 2024

• #15

c'est ce que j'allais dire je pense que les chevron repose sur la partie extérieur de la façade et pas sur les 20 cm ou il y a ce linteau de bois ( mur de 40 cm) je vais refaire des photos plus correct ce week end et je les posterai. Non je n'est pas raboté le bois mais il a beaucoup de petit trou dedans par contre au niveau il n'est pas cintré.



S

StefLaFrite

• 27 Septembre 2024

• #16

Chaque maison est différente, mais chez moi, mur de 40 +/-, c'est comme ceci
La fin de toiture repose sur la partie extérieure du mur (donc au niveau du linteau extérieur)



chuferlu

• 27 Septembre 2024

• #17

koicolor a dit:

Non je n'est pas raboté le bois mais il a beaucoup de petit trou dedans par contre au niveau il n'est pas cintré.

Cliquez pour agrandir...

S'il y'a plein de petits trous c'est mauvais signe.

Pour le reste, observe bien avant de prendre une décision, mais dans les murs de deux briques ça a été une pratique courante, le linteau n'en est pas vraiment un.

Avant les foreuses, un support en bois aidait beaucoup le menuisier, ils mettaient même des briques en bois a peu près a hauteur des charnières des fenêtres pour la pose .
Et un.linteau de 40 c'est lourd sans grue.



K

koicolor

• 28 Septembre 2024

• #18

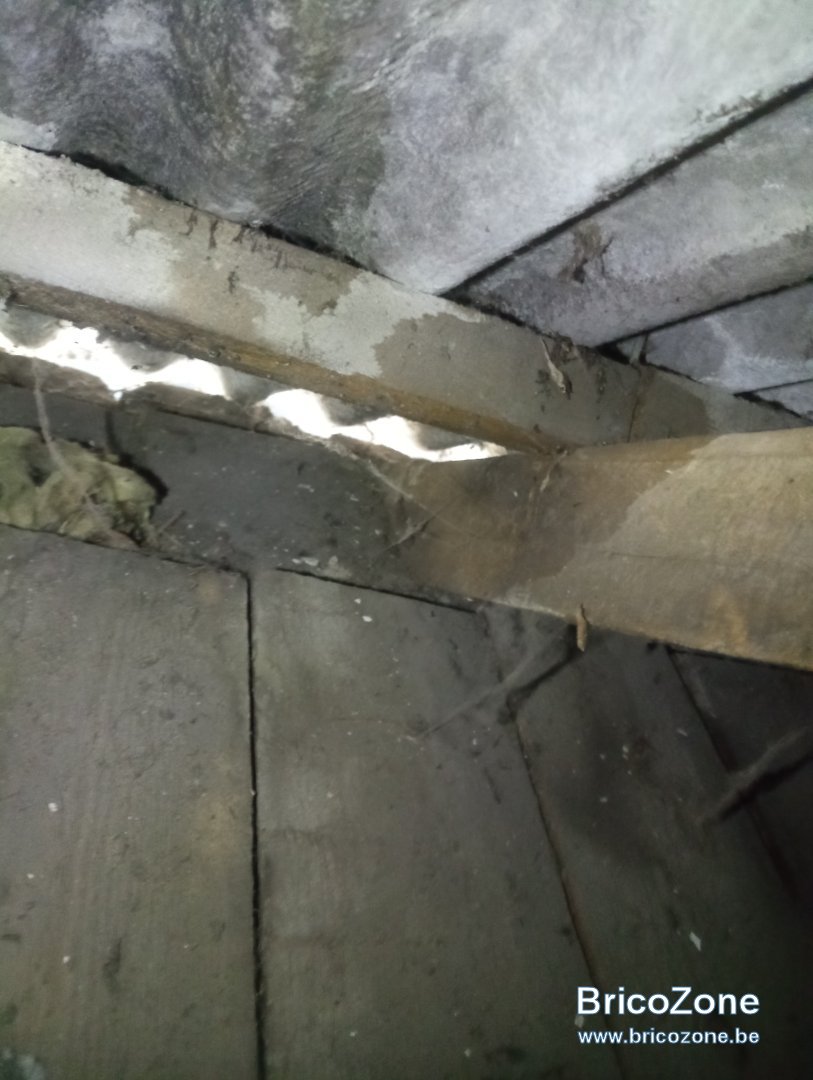

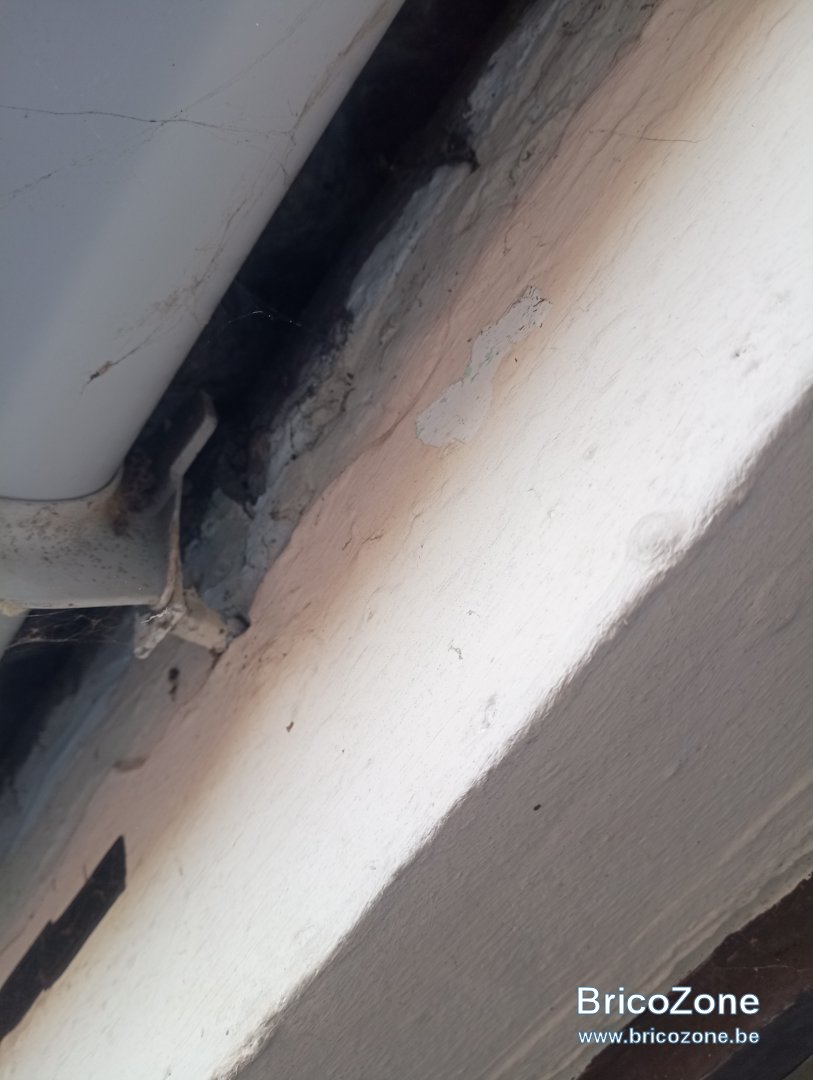

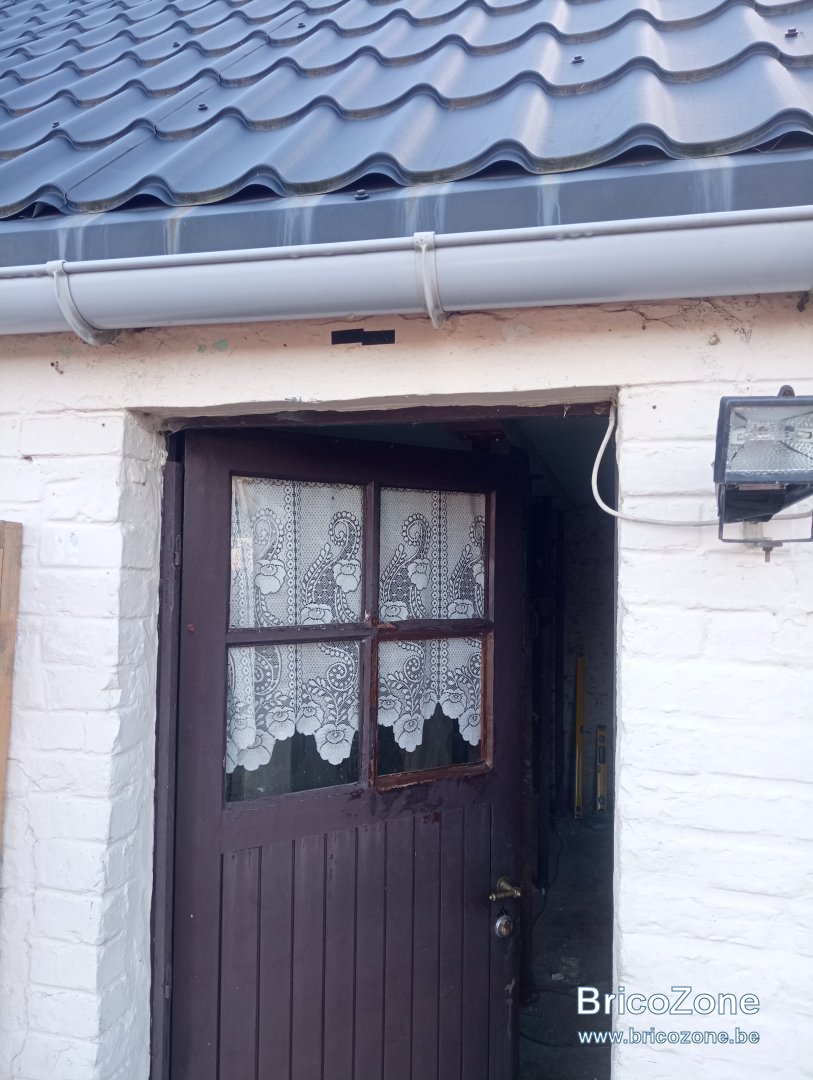

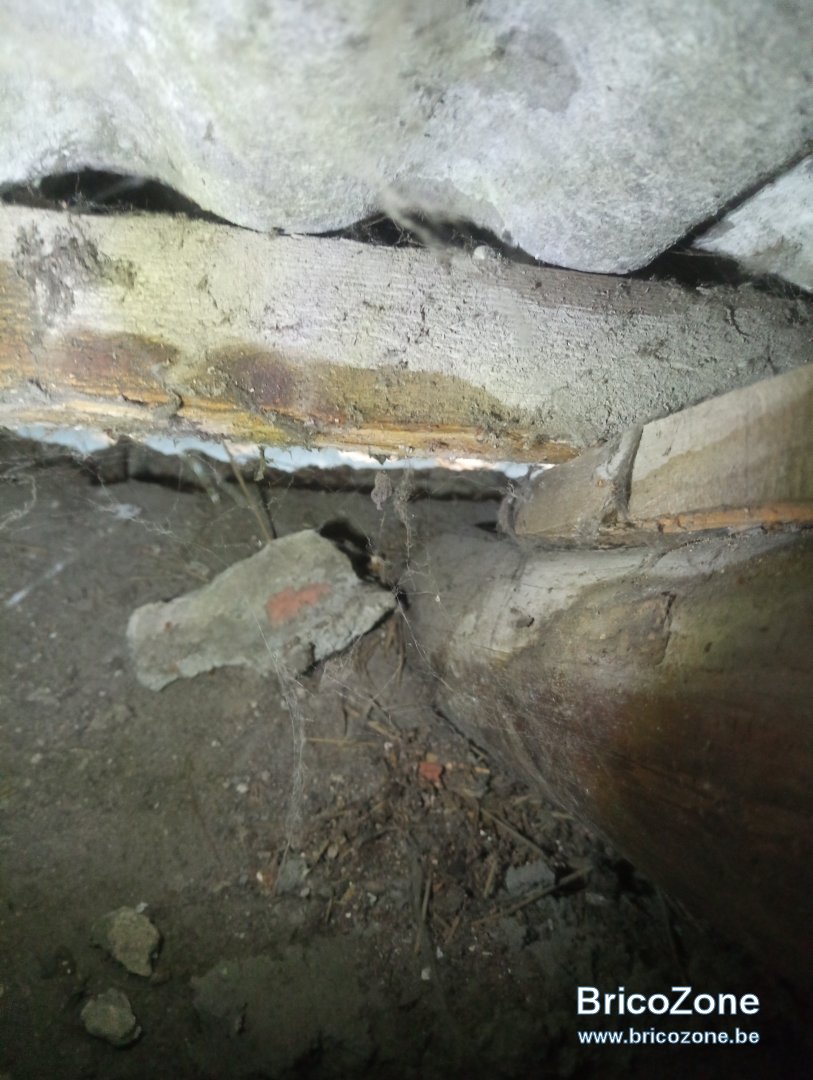

Bonjour, voilà j ai refait des photos comme j ai su, donc pour moi la toiture ne pose pas sur ce linteau, mais sur celui en béton à l extérieur ?



chuferlu

• 28 Septembre 2024

• #19

C'est le même endroit extérieur et intérieur ?
Il y'a des sacrées'infiltrations !
Ça m'inquieterais plus que le "semi linteau".
Et de chouettes entrées aussi .
C'est pour les moineaux, les fouines ,..ou pour que ça respire ?



K

koicolor

• 28 Septembre 2024

• #20

pour les tache pour les bois c'est sec ce n'est pas de maintenant c'était avant qu'il ne mette les tôle imitation tuile. Les entrées c'est pour un peu tout ce qui peu rentré de toute façons sa sera refait correctement je ne vie pas dedans pour l'instant. La deuxième photo c'est le dessus de la porte donc au dessus plafond, la première c'est l'autre pièce a coté. Comme j'ai pu voir il reste 5 cm a la pointe du chevron coté façade.
