Rénovation complète de l'installation

Macapach

• 9 Février 2022

• #21

Effectivement j’essaye de faire vite ma fille doit déménager ce week-end. En ouvrant les prises du Rez je m’aperçois qu’elles sont bien câblées en 2,5 mm2 mais en câble dont le blindage sert de fil de terre.
Puis-je garder ces câbles?
Au salon et salle à manger, il y a des circuits mixtes en 2,5 mm2 mais à chaque fois il s’agit d’un interrupteur qui se trouve dans une boîte double avec une prise les deux se trouvent à +- 20 cm du sol.
La prise alimente L’interrupteur qui lui alimente une applique. Puis-je garder cette installation?
Par la suite, les appliques seront équipées d’ampoules connectées. Merci d’avance



RobBZ

• 9 Février 2022

• #22

Bonne question pour les experts ici Et Peut-être des photos...
Après tant que la terre est bonne...



Macapach

• 9 Février 2022

• #23

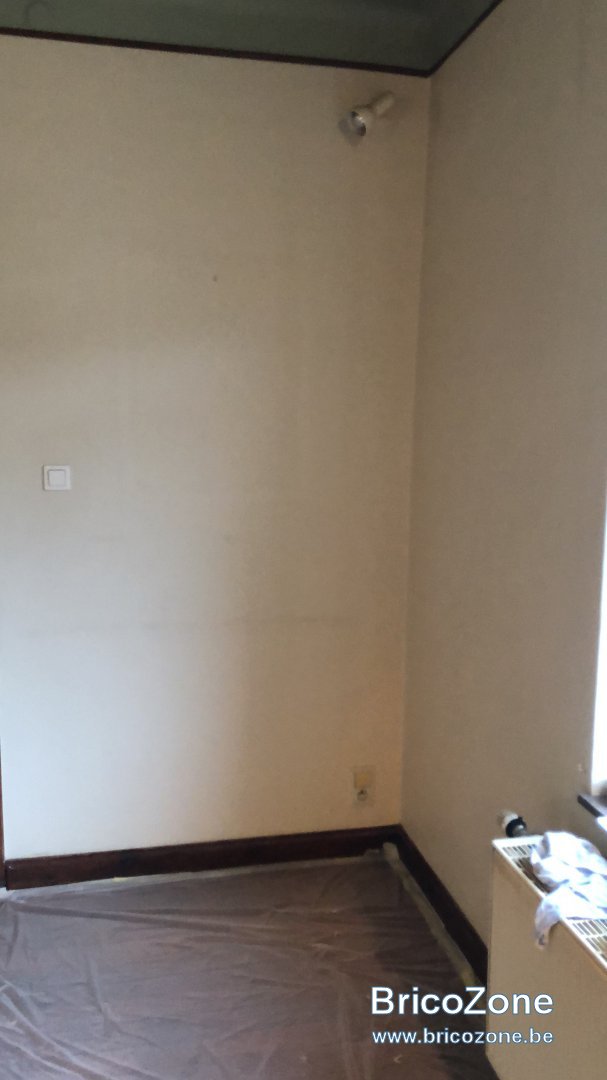

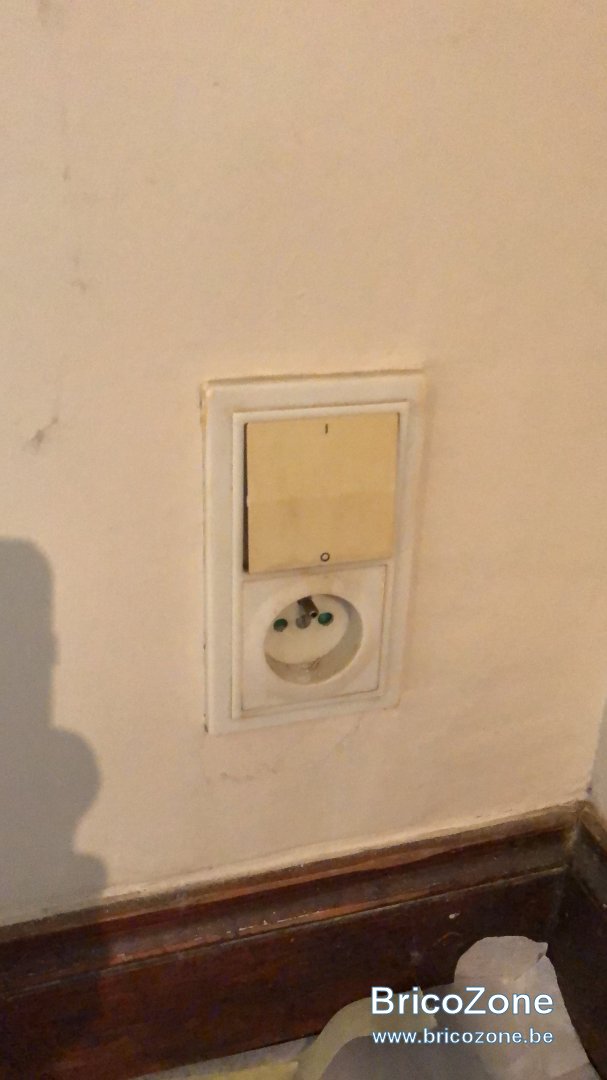

Voici les images des interrupteurs / prises . J’essaierai de voir le nom sur le câble il passe en apparent à la cave



Macapach

• 9 Février 2022

• #24

Le matériel sera remplacé par du neuf



flashman

• 10 Février 2022

• #25

Il n'y a aucun souci.



Macapach

• 11 Février 2022

• #26

Merci pour vos réponses, pour le tableau qui se trouvera au garage faut-il un degré IP particulier?



RobBZ

• 11 Février 2022

• #27

Juste une porte
Si c'est acheté en belgique ou sur un site belge c'est bon de toute façon



Macapach

• 15 Février 2022

• #28

Bonsoir, lorsque je tire du VOB dans les anciens tubes métalliques faut-il que ces tubes soient reliés à la terre? Si oui comment Merci



Cory

• 15 Février 2022

• #29

A réponse claire réponse courte, non



Macapach

• 15 Février 2022

• #30

C’est très clair merci Cory



Macapach

• 21 Février 2022

• #31

Bonjour, est-il possible de prolonger un circuit dans une boîte de dérivation qui arrive en VFVB 2x2,5 plus terre non isolée et le continuer en xvb 3G2,5 ?
Merci d’avance



Cory

• 21 Février 2022

• #32

Oui, peut importe le genre de conducteurs c'est le changement de section qui est interdit.



Macapach

• 21 Février 2022

• #33

Merci Cory, je suppose également que je peux recouvrir la tresse du VFVB qui sert de conducteur de terre avec une gaine jaune/verte. Le but est de l’isoler notamment à l’arrière de certaines prises?



Cory

• 21 Février 2022

• #34

Oui, mais uniquement jaune/vert.



Macapach

• 6 Avril 2022

• #35

Bonjour à tous, concernant le tableau de répartition (alimenté en 3x220), j'aimerai un conseil comment faites vous la répartition derrière le différentiel 30mA pour que les 3 phases restes +- équilibrées. Utilisez-vous un peigne si oui quel type ou du simple fil?
Sur ces circuits il y a Lave-vaisselle, séchoir, machine à laver et le circuit mixte de la sub.
Merci d'avance



Cory

• 6 Avril 2022

• #36

Bonjour,
Simplement en utilisant un peigne de raccordement en accord avec votre système de distribution.



Macapach

• 6 Avril 2022

• #37

Merci Cory pour être certain, derrière le 30 mA je vais alors utiliser un peigne triphasé qui me fera pour mes 4 circuits (L1-L2) - (L3-L1) - (L2-L3) - (L1-L2)
Pour le reste du tableau j'utiliserai comme vous l'avez mentionné dans une autre discussion des peignes à broches rouges de Vynckier.

Je profite de la discussion pour avoir quelques confirmations
Il n'y a pas besoin de disjoncteur principal dans le tableau, le premier élément est le 300mA?
Pour le lien vers le compteur il faut un câble 4x10mm2?
On peut alimenter les disjoncteurs du haut ou du bas tant que l'on garde le même principe pour tous?
Pour des circuits mixtes (prise et éclairage) il faut max du 2x16A?



Cory

• 6 Avril 2022

• #38

Il n'y a pas besoin de disjoncteur principal dans le tableau, le premier élément est le 300mA?
Exact.
Pour le lien vers le compteur il faut un câble 4x10mm2?
Oui.
On peut alimenter les disjoncteurs du haut ou du bas tant que l'on garde le même principe pour tous?
Peut importe.
Pour des circuits mixtes (prise et éclairage) il faut max du 2x16A?
Oui, maximum 16Am.



RobBZ

• 6 Avril 2022

• #39

Macapach a dit:

Merci Cory pour être certain, derrière le 30 mA je vais alors utiliser un peigne triphasé qui me fera pour mes 4 circuits (L1-L2) - (L3-L1) - (L2-L3) - (L1-L2)

Cliquez pour agrandir...

https://gigatek.be/fr/ftg-kam-3p-l1...-forme-57-mod-17mm-1000mm-pitch--ftge71357100



Macapach

• 10 Avril 2022

• #40

Bonjour le vendeur du matériel électrique m’a dit de faire attention aux câbles VFVB ( 2x2,5 T) qui resteront dans l’installation. Il me dit que si c’est du VFVB F1 il faut réduire le disjoncteur à 16A par contre du F2 peut rester en 20 A. Apparement il y aurait une différence de section avec la tresse de terre.
J’ai regardé dans tous les sens les câbles mais sur aucun je ne vois d’indication F1 ou F2.
Je n’ai rien vu de tel sur le forum. Puis-je avoir votre avis sur ce sujet? Merci
