Rénovation plancher d'un grenier - section solives trémie d'escalier

Dans le forum Gros Oeuvre Général - par djona le 29 Juillet 2019

  1. djona

    djona 33 ans, Liège

    Bonjour à tous,

    Dans le cadre de la rénovation de notre grenier, il est prévu de remplacer le plancher en bois existant.

    @fradeco (encore merci :) ) a déjà pu m'éclairer sur les sections existantes des solives qui sont insuffisantes, les nouvelles à mettre en oeuvre (sous toutes réserves ;) ) ainsi que le chaînage.

    La situation sera donc la suivante (chaînage non représenté) :

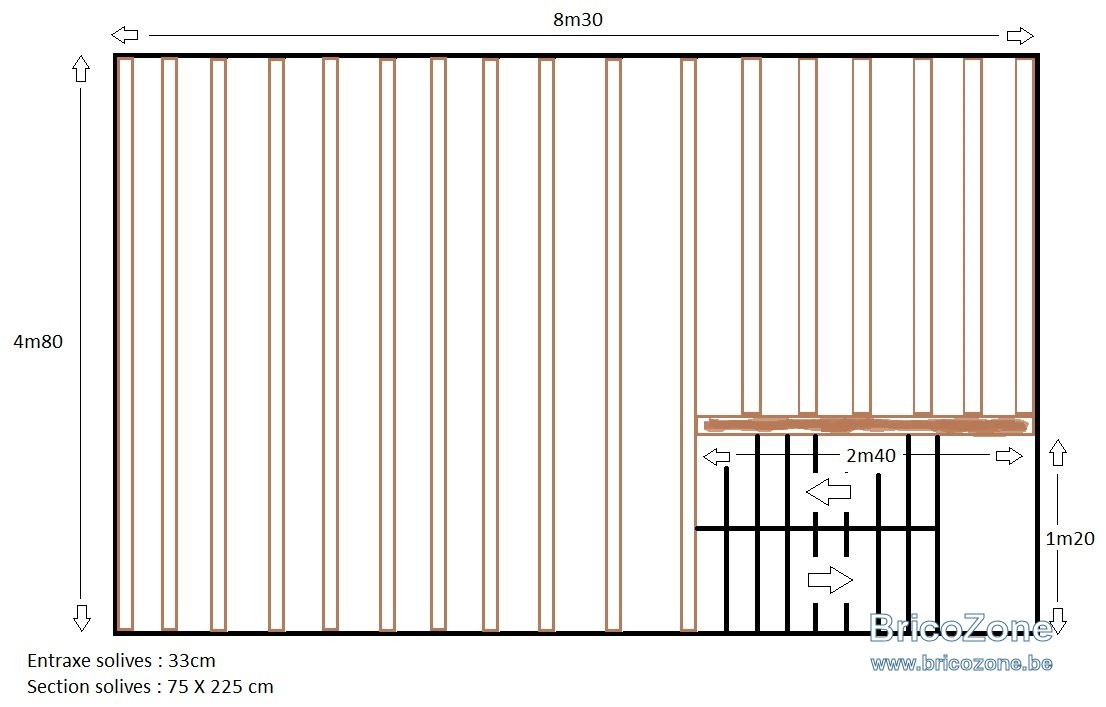

    tremie escalier.jpg

    Les solives de 3m60, celles situées à côté de la trémie de l'escalier, reposent actuellement sur un mur maçonné de l'étage inférieur (partie surlignée en brun). Bien qu'il ne soit pas assez épais pour être porteur (10cm), on voit qu'il a été prévu pour cette fonction. (vieille maison).

    À l'étage inférieur, nous aimerions abattre ce mur. Je voulais donc savoir au vu de la réfection totale de ce plancher s'il serait possible de prévoir une trémie pour l'escalier intégré dans le plancher ? En remplaçant le mur de l'étage inférieur par une solive ? Cela me permettrait de ne plus dépendre d'un quelconque soutient du niveau inférieur. Cependant, je dois préciser qu'il est prévu de mettre en place dans le prolongement de l'escalier, au niveau du grenier, une cloison sur toute la longueur de 8m40, afin de créer un couloir de la largeur de l'escalier.

    Si cela serait possible, quelle serait la mise en oeuvre des solives de la trémie à prévoir ainsi que leur section ?
    Un doublage de la solive au débouché de l'escalier doit-il être prévus ?

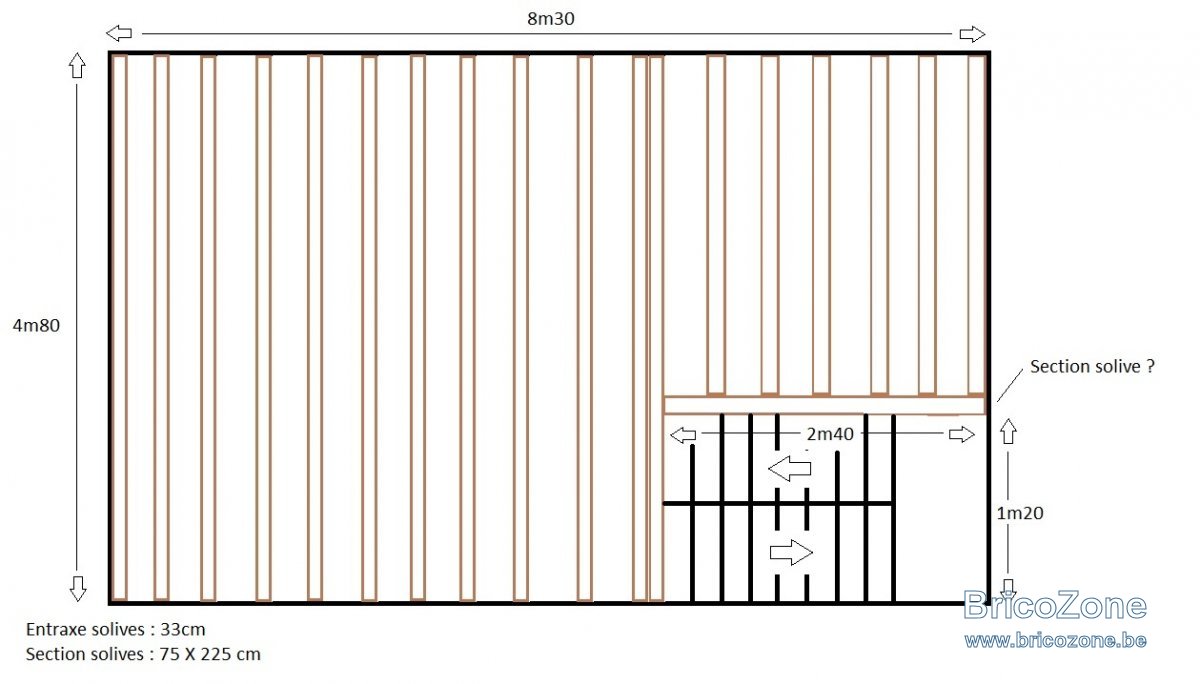

    tremie escalier2.jpg

    Voici les charges qui avaient été considérées pour le calcul du plancher :

    Charges permanentes :
    Parquet mélaminé ép. 8 mm = 6 kg/m²
    Panneaux OSB ép. 18 mm = 11 kg/m²
    Poids propre solives de résineux = 25 kg/m²
    Isolation acoustique ép. 100 mm = 5 kg/m²
    Cloisonnement de cloisons double face placo + isolation Ht 2.50 m ép. 90 mm = 56 kg/m²
    Faux plafond placo plâtre ép. 12.5 mm y compris structure = 12 kg/m²

    Charges d'exploitations :
    Charges fixes et mobiles temporaires = 200 kg/m² (Normes pour habitations privées)

    Merci d'avance pour les suggestions :)

    djona , 29 Juillet 2019
    #1
  2. djona

    djona 33 ans, Liège

    Bonjour à tous,

    Je me permets de relancer ma demande. Merci d'avance :grinning:

    djona , 14 Août 2019
    #2
  3. fradeco

    fradeco 75 ans, Flandre

    @djona, bonjour,

    Désolé, mais j'ai pas vu votre message avant ce matin. :pensive:
    Ceci dit, ce que vous proposez est tout à fait correcte. Il faudra solidariser les solives ensemble par collage et tiges filetées M 10 tous les +/- 70 cm pour former une poutre.
    Le chevêtre de 75 x 225 mm c'est correcte aussi. Il faudra soigner l'appuis car il y a quand même une charge de 883 kg qui arrive à cet endroit.

    fradeco , 15 Août 2019
    #3
  4. djona

    djona 33 ans, Liège

    Bonjour @fradeco, pas de problèmes ;) nous prenons notre temps pour nos diverses réflexions et votre disponibilité n'est plus à prouver.

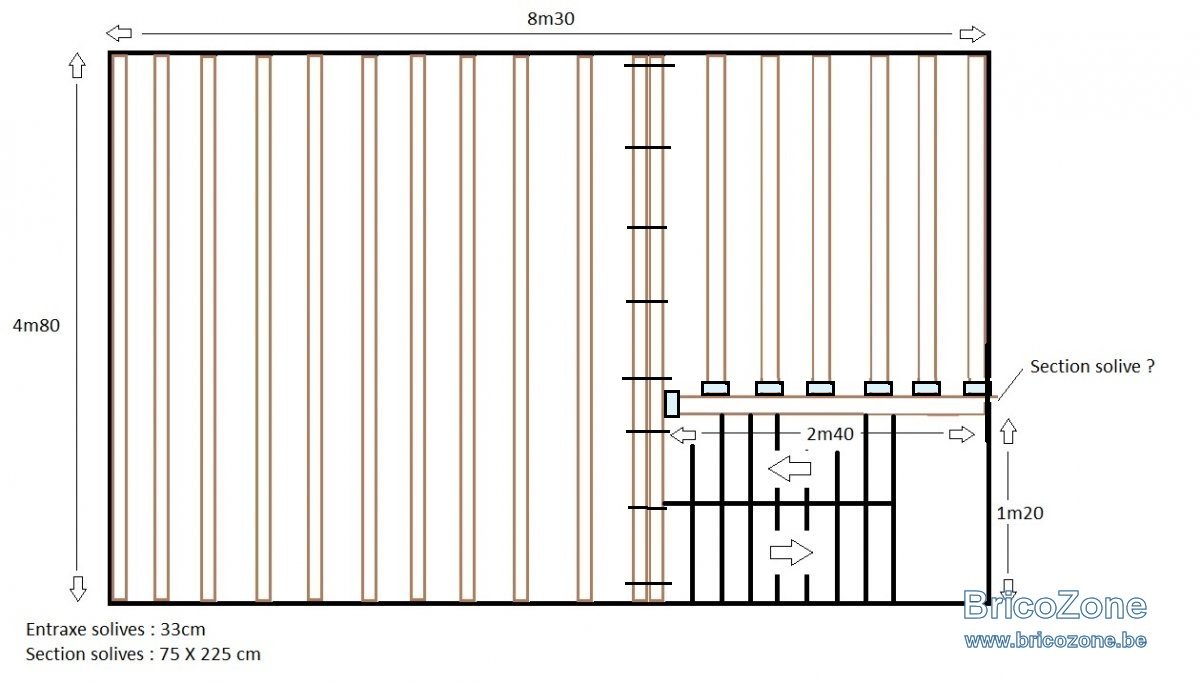

    Je vous remercie pour les informations. Je prendrai donc soin de former un asselet pour reprendre la charge de la solive qui viendra s'encastrer dans la maçonnerie (à droite sur le schéma).

    Par contre, pour les liaisons perpendiculaires des solives entre elles, l'utilisation de sabots pourrait ne pas être suffisante ?

    djona , 18 Août 2019
    #4
