Réparation poutre 8X23

toyonski

• 11 Septembre 2025

• #1

Bonjour à tous,

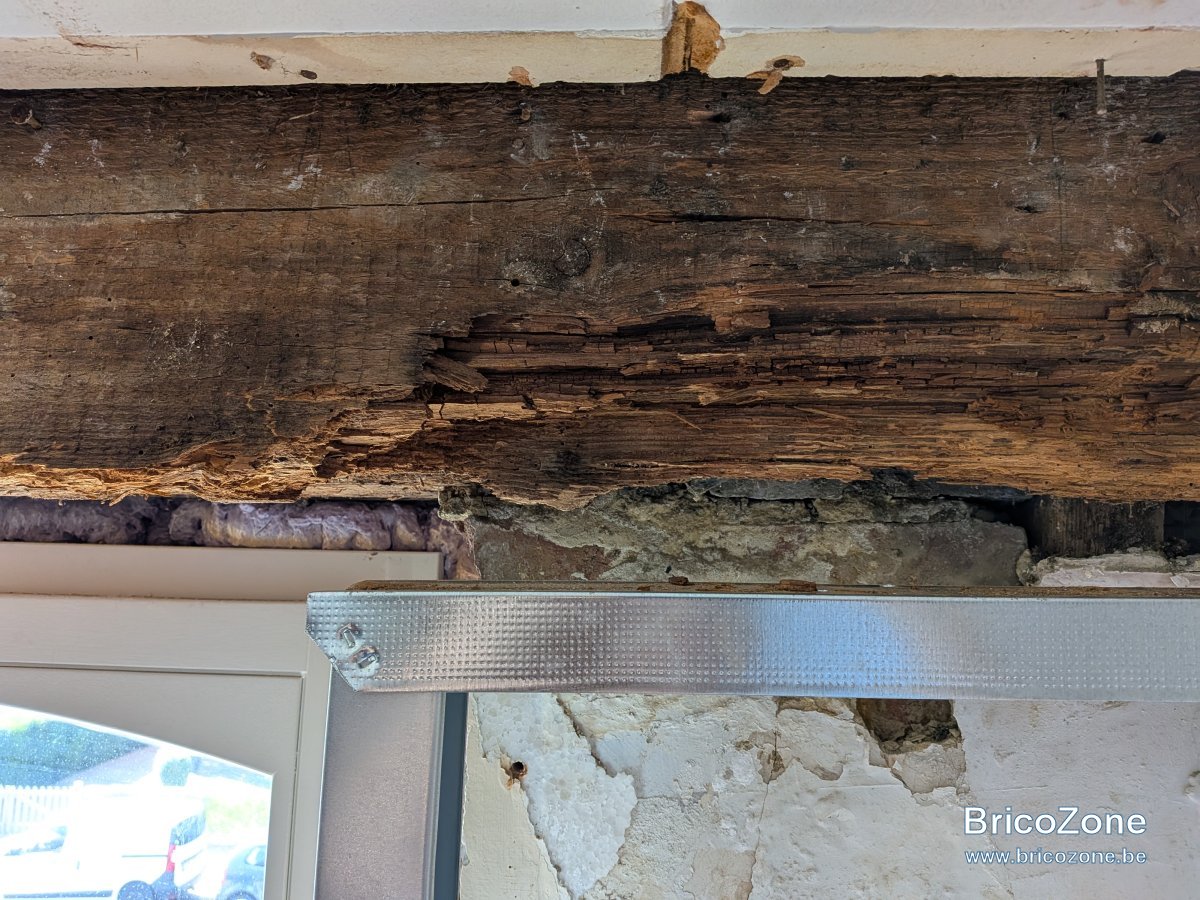

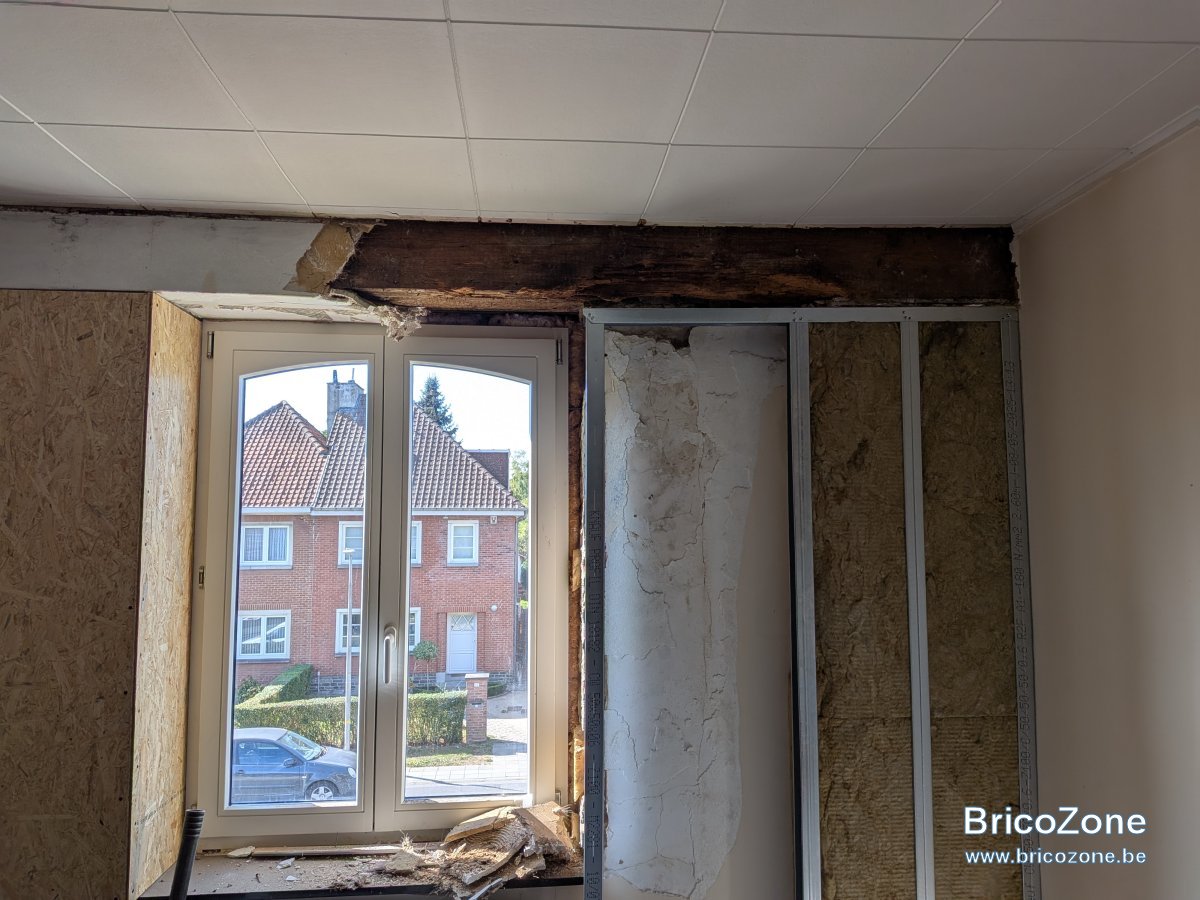

J'ai découvert une poutre en mauvais état ; c'est une 8X23 qui soutient le plancher du grenier, elle doit faire +- 5m50 sur toute sa longueur.
Elle est pourrie sur +- 1m50 de longueur, et sur sa moitié inférieure uniquement.
La fuite en toiture a été réparée depuis longtemps, et il n'y a plus aucune trace d'humidité.

Quelles sont les solutions pour remplacer la partie pourrie et surtout renforcer le tout ? Je pensais (faire) découper la partie pourrie, traiter le bois, remplacer cette partie et visser (je ne peux visser que par dessous ou de côté), et éventuellement mettre une plaque en acier sur la face visible. Il est également possible de mettre un sabot sur le mur de façade, voire de reprendre une partie de l'effort sur l'étage du dessous ?

Je me demande surtout quel genre de vis utiliser, quelle forme donner à la découpe, et quant à la plaque de renfort: comment la dimensionner, calculer le nombre de vis, etc etc ...

Maintenant, si vous connaissez un pro familier de ce genre de travail, n'hésitez pas !

D'avance un grand merci !

Toyonski



eljub

• 11 Septembre 2025

• #2

Hello,

Vu l'état général, pas possible de remplacer la poutre complète, ce serait plus propre me semble-t-il ?

Sinon, l'idéal serait de couper la partie pourrie et faire ensuite un assemblage bois (trait de jupiter avec cheville bois par exemple) des anciennes partie avec la nouvelle qui serait insérée au milieu



ender

• 11 Septembre 2025

• #3

La doubler entièrement si pas possible de la remplacer.



Brico_Fred

• 11 Septembre 2025

• #4

Traiter le bois attaqué et doubler la longueur accessible avec une autre 8x23 et des tire-fonts ?

Sinon j'avais vu un truc comme ça:
https://technichem-france.fr/repara...que-reparation-et-consolidation-des-bois.html

Pas excessif en prix:

https://www.technichem-shop.be/en/c...d306-technipox-jml-10-kg-detail.html?Itemid=0

Mais je sais pas ce que ça vaut



toyonski

• 11 Septembre 2025

• #5

Merci pour vos réponses !

Pas possible de la remplacer ou la doubler sans devoir casser un mur, malheureusement ...

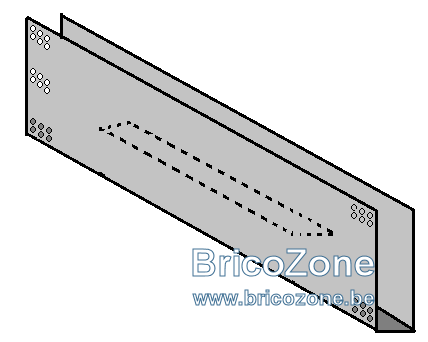

Je pense que seule une plaque en métal pourrait faire le job ; j'imagine faire plier une tôle pour en faire une sorte de U à glisser par le dessous, avec un renfort là où le bois pourri sera retiré (ou des boulons, plus simple) pour tenir le côté opposé qui, lui, ne serait pas vissé (car pas la place), genre:

Qu'en pensez-vous ? Le dessin est purement indicatif, je cherche à dimensionner



norobis

• 11 Septembre 2025

• #6

Ça paraît défaitiste mais quand je vois l'état de la poutre je ne suis pas sur qu'elle soit réparable. Sa classe de résistance a dû descendre sérieusement et il manque un beau bout au milieu de la portée... Le u acier est pas une mauvaise idée mais comment s'assurer que les vis auront une prise correcte ? Si j'étais obligé de la garder je ferais un plat acier epais, fixé avec des tire-fonds de gros diamètre.



RobBZ

• 12 Septembre 2025

• #7

Poutre de chaînage.
J'ai eu le coup aussi, je me quis servi des poutres encastrées pour mettre des étais et soutenir le mur au dessus. J'ai tout enlevé à la scie sabre,... J'ai férraillé/coffré et coulé du béton depuis l'étage avec une goulotte pour bien remplir facilement
Bien reprendre toutes les ancres dans le ferraillage .



laurie071298

• 12 Septembre 2025

• #8

Faites appel à un ingénieur en stabilité qui pourra vous conseillez correctement les bonnes options possibles en venant voir la situation de visu et en analysant toutes les charges que la poutre doit reprendre.

De plus, ils ont généralement l'habitude de travailler avec des pro du secteur et il pourra surement vous en conseillez l'un ou l'autre en fonction de la solution retenue.

Oui cela vous coutera quelques centaines d'euros mais cela garantira la stabilité de votre maison



toyonski

• 12 Septembre 2025

• #9

Merci à tous pour vos précieux conseils !



chuferlu

• 12 Septembre 2025

• #10

Je ne vois pas bien ou elle est soutenue, si elle l'est en partie par le mur ça pourrait être réparable, mais c'est impossible a dire comme ça.
Les propositions métalliques c'est un emplatre sur ine jambe de bois a moins qu'il n'y ait presque pas de poids (si ça soutient un p'afond).
En coupant on risque de trop couper, il faut arracher, travailler du ciseau ou de l'herminette, puis éventuellement couper.

Si elle n'est pas posée sur le mur il faut en mettre une autre, tant pis si il faut casser une cloison.
A moins de mettre deux colonnes et ne rajouter qu'un tronçon



BG1000

• 12 Septembre 2025

• #11

toyonski a dit:

Merci pour vos réponses !
.......
Je pense que seule une plaque en métal pourrait faire le job ; j'imagine faire plier une tôle pour en faire une sorte de U à glisser par le dessous, avec un renfort là où le bois pourri sera retiré .....
Qu'en pensez-vous ?....

Cliquez pour agrandir...

ce qui fait la solidité d'une poutre c'est son inertie le I/V, remplacer le corps de la poutre par un bout de ferraille vertical ne sert à rien; il n'y a aucune solidité pour reprendre les efforts.

Le plus simple remplacer, dédoubler, faire appel à un ingénieur en stabilité....



toyonski

• 12 Septembre 2025

• #12

Elle traverse une chambre et le palier adjacent ; entre les 2 il y a un mur d'une brique d'épaisseur.
Même si je perçais ce mur, je ne vois pas comment manœuvrer une nouvelle poutre dans cet espace



BG1000

• 12 Septembre 2025

• #13

Mettre des appuis au mur de façade qui supportent la poutre éventuellement dédoublée par morceau. Cela diminuera d'autant les efforts tranchants



chuferlu

• 12 Septembre 2025

• #14

toyonski a dit:

Même si je perçais ce mur, je ne vois pas comment manœuvrer une nouvelle poutre dans cet espace

Cliquez pour agrandir...

Faire deux tronçons.
Les couper en sifflet.
Percer cette cloison, faire un trou de quelques cm dans la façade entrer le tronçon qui supporte, le reculer pour entrer dans le trou de la façade.
Répéter l'opération de l'autre côté.
Percer les sifflets légèrement en biais et placer une cheville en bois dur.
Etançonner, sceller au ciment prompt.

Si la cloison n'est pas portante on met une colonne dans un coin, sous le sifflet de celle qui supporte.

Moins il y'a de ferraille, de vis, de clous, de chipotages mieux c'est.



toyonski

• 12 Septembre 2025

• #15

BG1000 a dit:

Mettre des appuis au mur de façade qui supportent la poutre éventuellement dédoublée par morceau. Cela diminuera d'autant les efforts tranchants

Cliquez pour agrandir...

Oui, je pensais faire çà également, d'autant que j'ai la possibilité de mettre un appui juste en dessous de la portion à réparer. Maintenant, comment dimensionner l'appui ?



BG1000

• 12 Septembre 2025

• #16

De mes vagues souvenir de RDM, il faut un appuis de part et d'autre de la zone fragile, pour reprendre les efforts tranchants.



RobBZ

• 12 Septembre 2025

• #17

Mettre du bois dans un mur n'est vraiment pas une solution quand on a aujourd'hui le béton armé...



chuferlu

• 13 Septembre 2025

• #18

RobBZ a dit:

Mettre du bois dans un mur n'est vraiment pas une solution quand on a aujourd'hui le béton armé...

Cliquez pour agrandir...

C'est ce que la foto semble montrer mais en fait je crois qu'elle est hors du mur.



toyonski

• 13 Septembre 2025

• #19

Oui, elle est hors du mur !



chuferlu

• 13 Septembre 2025

• #20

C'est parler pour ne pas se taire, mais tu ne pourrais pas faire un béton fibré ou armé sur le mur en fixant préalablement des fers sous la partie saine, qui se noyeraient dans le béton.
Il faut poser un planche de coffrage a leur niveau pour qu'ils s'y appuient, ensuite faire des encoches a celle du dessus.
Ça serait appui au lieu dun renforcement.

Mais le plus simple, et le plus sain, c'est de remplacer ou la poutre ou le tronçon entre les murs en ajoutant une colonne au coin comme dit au #14.
Si elle est fixée il n'y aura pas besoin d'une grosse section.
