rotule d'articulation lampe loupe

Dans le forum Electro Ménager - par fromlok le 27 Décembre 2018

  1. fromlok

    fromlok 55 ans, Liège

    Bonjour à tous,

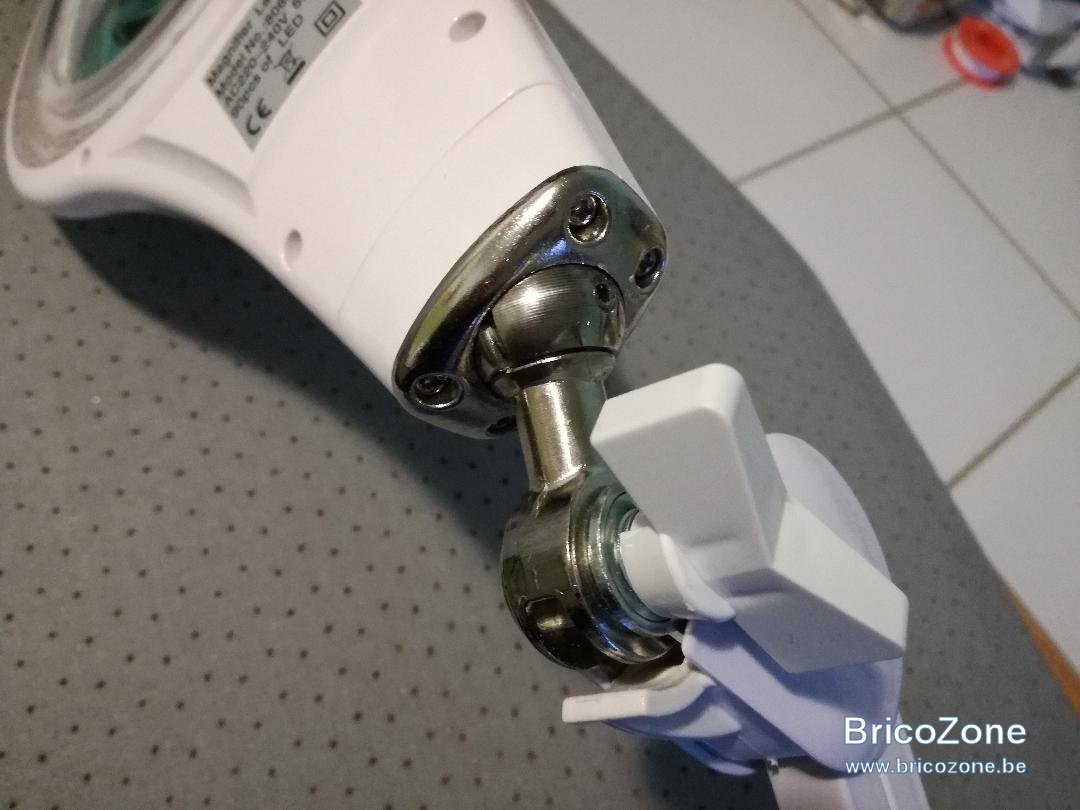

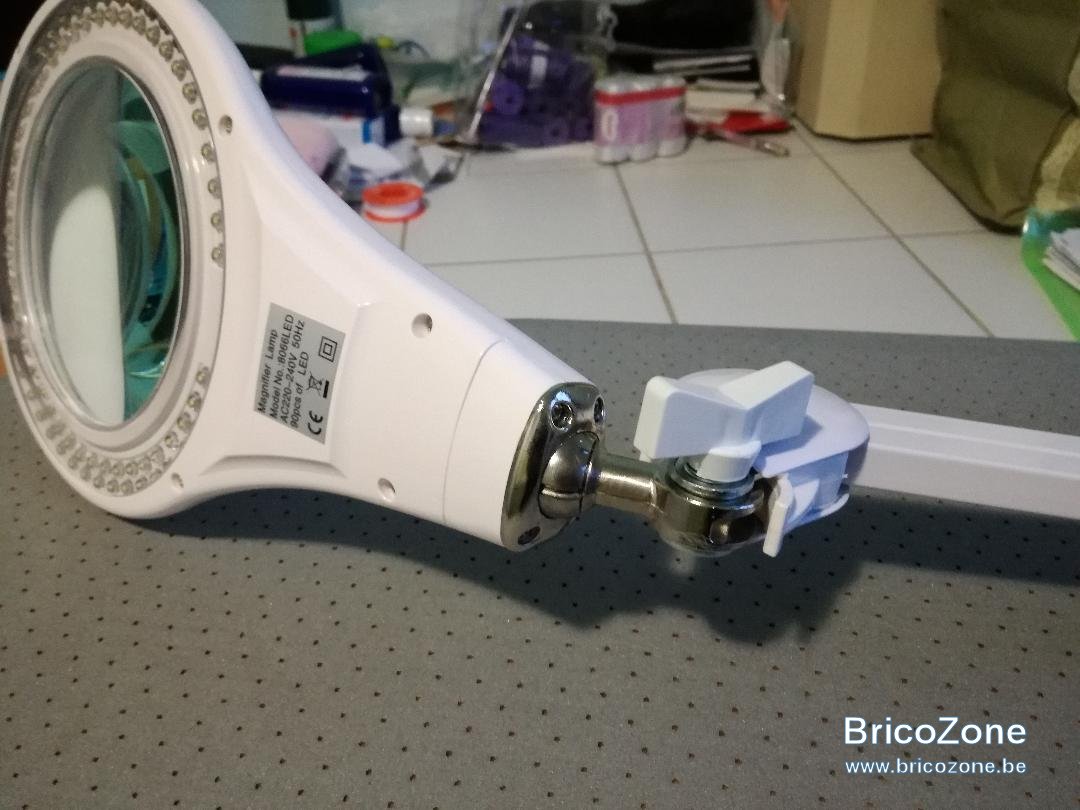

    je viens vers vous car je ne sais comment m'y prendre, il doit y avoir un réglage à la rotule pour durcir l'articulation, en effet la lampe se laisse aller vers le bas. Quelqu'un aurait la gentillesse de me donner un peu de sa lumière infuse, que je sache où aller mettre mon tournevis convenablement, au risque de faire plus de mal que de bien si je chipote sans savoir. Merci d'avance pour toute réponse. lampe loupe bis.jpeg lampe loupe.jpeg

    fromlok , 27 Décembre 2018
    #1
  2. omega.067

    omega.067 67 ans, Hainaut

    hello
    sur la partie arrondie de la rotule, on y vois (je pense) une vis à empreinte "Allen" , essaye à dose homéopathique de visser ou dévisser, pour voir dans quel sens ça durcit ;)
    Michel

    omega.067 , 27 Décembre 2018
    #2
    jojo4 aime ça.
  3. Infinity175

    Infinity175 Namur

    Aaaah ! Si tout était si simple !!! :kissing::kissing::kissing:

    Infinity175 , 27 Décembre 2018
    #3
    omega.067 aime ça.
  4. omega.067

    omega.067 67 ans, Hainaut

    aiiiiiiie tu va amorcer un drôle de truc :rolleyes::p:p
    1/2schell

    omega.067 , 27 Décembre 2018
    #4
  5. fromlok

    fromlok 55 ans, Liège

    merci Michel, je pensais aussi devoir entreprendre toute action par là. Mais plus d'avis que le mien est tjs bon a prendre. :p

    fromlok , 28 Décembre 2018
    #5
  6. pounet

    pounet Hainaut

    bonjour fromlok

    J'ai eu la mauvaise idée de lire ton post!

    Comme je possède la mème lampe- loupe que toi, qui me rend bien des services j'ai dévissé les 4 vis à tètes cruciforme pour pouvoir donner la solution à ton problème.
    C'est effectivement un logement pour une clef Allen destinée à première vue à expanser un peu la shère pour durcir la rotation.
    Cette vis est serrée au max chez moi et j'ai donc remonté la plaquette avec ses 4 vis comme à l'origine.

    Horreur et catalepsie, ma loupe pendouille lamentablement alors qu'elle était bien réglée avant ce démontage.
    J'attendrai qu'il fasse moins froid dans mon petit atelier pour redémontrer le tout.

    A +

    pounet , 28 Décembre 2018
    #6
  7. omega.067

    omega.067 67 ans, Hainaut

    hello
    ça t'apprendra à ne pas chipoter quand tout va bien :p:p:p
    je pense que tu devra "dé-serrer" la fameuse vis, re-serrer les 4 vis du pourtour, puis re-serrer la vis Allen jusqu'à récupérer un "mouvement" durci ;)
    Michel

    omega.067 , 28 Décembre 2018
    #7
  8. pounet

    pounet Hainaut

    Bonjour,

    Si j'ai démonté cette plaque c'était pour pouvoir rendre service en donnant une réponse pertinente.
    Pou info les 4 vis sont déjà vissées à fond.
    Je crois que je vais ramener la lampe dans la cuisine pour pouvoir l'autopsier au chaud car elle me sert très souvent
    (je n'ai plus trop les yeux en face des trous)

    A+

    pounet , 28 Décembre 2018
    #8
  9. fromlok

    fromlok 55 ans, Liège

    :worried:je suis désolée pounet, merci d'avoir voulu me rendre service, ma première idée était aussi de dévisser les 4 visses, car je n'avais pas vu celle qui se trouve sur la sphère. Moi c'est la lampe loupe de mon boulot, cette semaine je suis en congé, mais le semaine prochaine il faut qu'elle reprenne du service. Mais sinon je suis ravie de cette lampe et de la lumière rendue, sans chauffer comme un néon. Je dois juste trouver une clé allène assez petite pour essayer de visser le bitoniau du bidule.

    fromlok , 28 Décembre 2018
    #9
  10. pounet

    pounet Hainaut

    Merci pour ta réponse fromlok, dès que j'aurai résolu le problème je posterai la solution.

    Bonne soirée

    pounet , 29 Décembre 2018
    #10
  11. pounet

    pounet Hainaut

    Bonsoir fromlok,

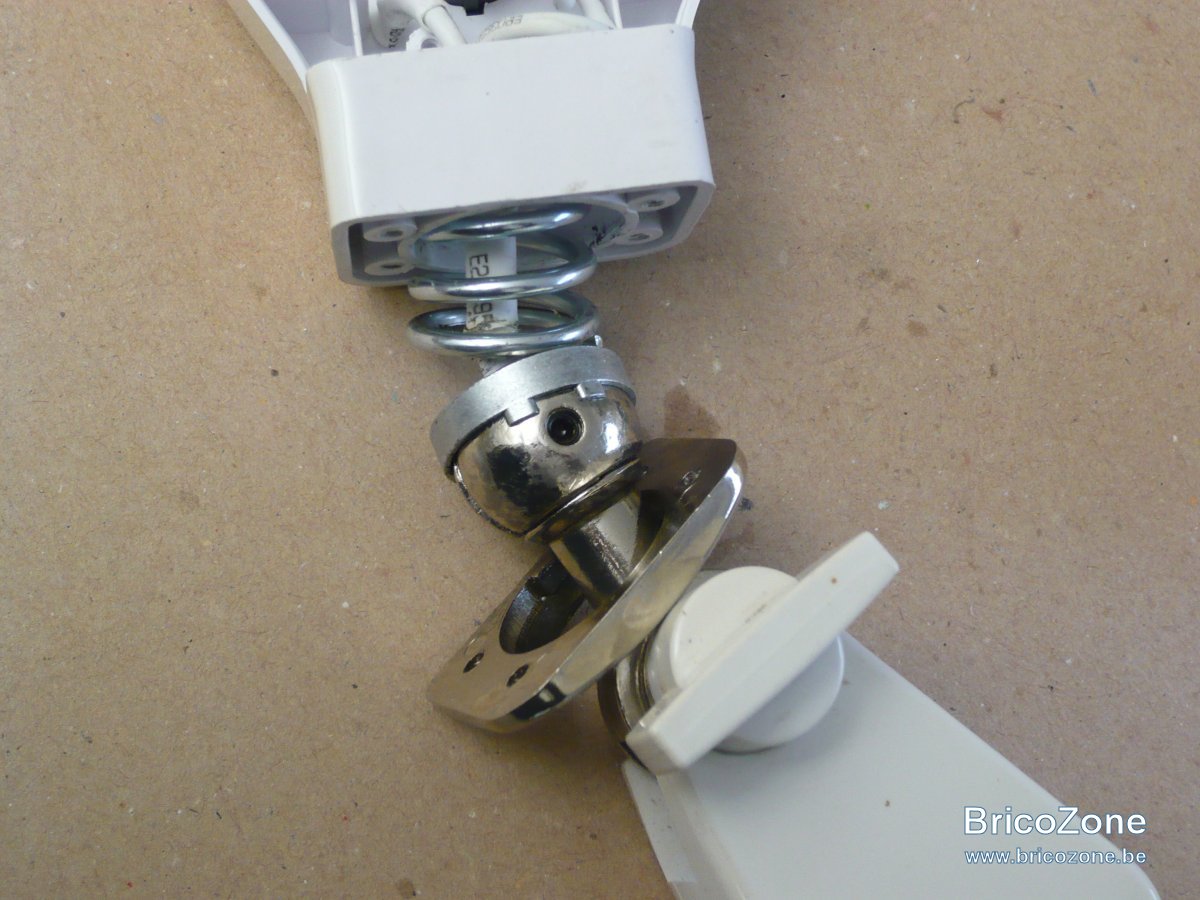

    Bien au chaud, j'ai démonté complètement l'articulation de la lampe pour comprendre sa conception.

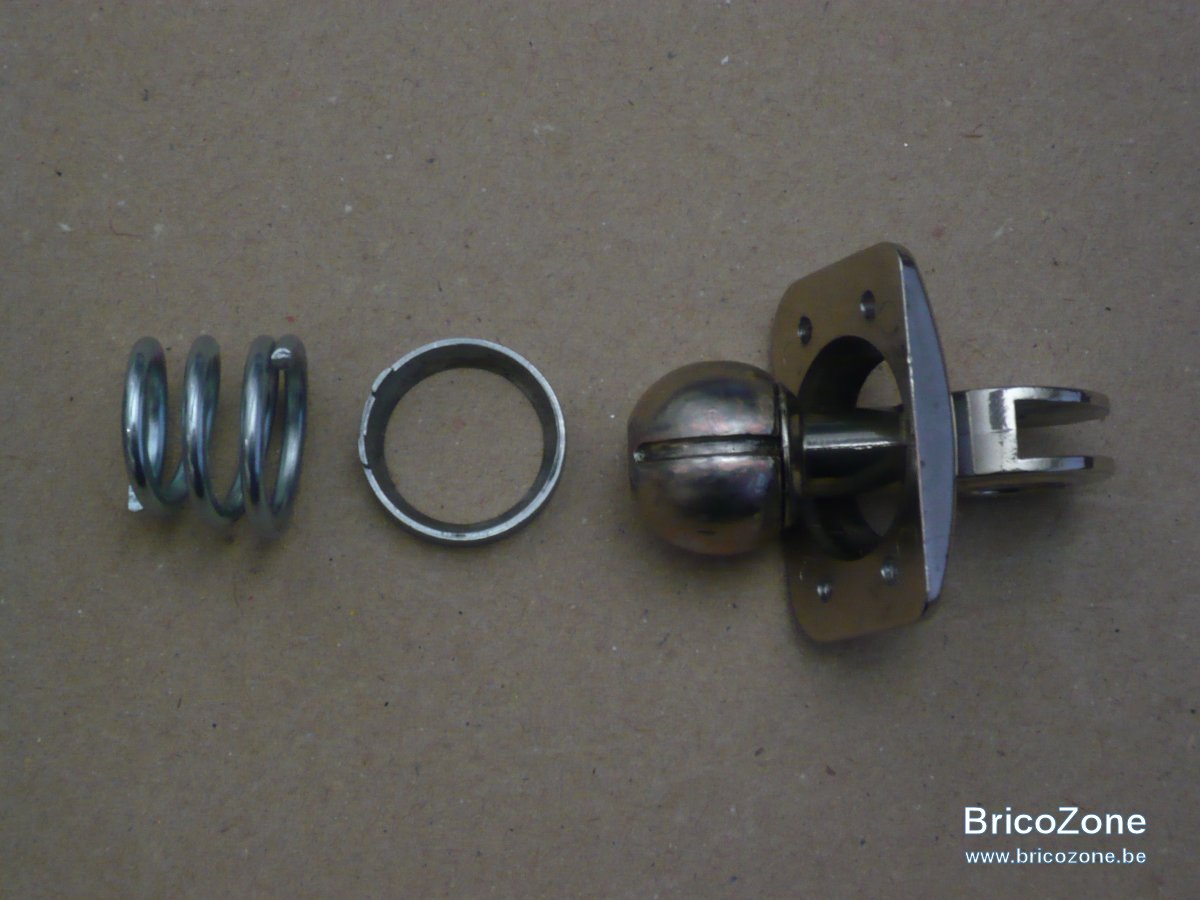

    Contrairement à ce qu'on pourrait penser, la sphère est faite d'une pièce, non fendue, et la vis 6 pans creux serrée à fond, sert uniquement à la fixer sur l'autre partie de l'articulation.
    Un ressort court et costaud pousse, via une bague, sur la sphère, sans aucun réglage possible si les 4 vis de fixation de la plaquette sont visées à fond !

    J'ai réalisé une possibilité de réglage en intercalant une rondelle de 3 mm d'épaisseur entre le fond du boitier et le ressort, pour pouvoir le comprimer plus.
    Changement des 4 vis d'origine par des vis plus longues pour éviter l'arrachement sous la poussée accrue du ressort.
    Connections électriques ressoudées et un peu de graisse pour rendre la rotation de la rotule plus fluide.
    Le résultat est conforme à mes attentes et j'ai encore de la marge de réglage.

    Si tu n'es pas outillé pour ce genre de modification, je me permets de te dissuader de l'entreprendre seul.

    Bien conscient que ces explications ne te seront malheureusement pas d'une grande utilité, je te souhaite cependant une excellente soirée.

    L1130439.JPG L1130441.JPG

    pounet , 29 Décembre 2018
    #11
    jean_marc_cse et esprit_de_sel aiment ça.
  12. omega.067

    omega.067 67 ans, Hainaut

    superbe explication et excellent "retour" d'info
    un grand merci Pounet :grinning:
    Michel

    omega.067 , 29 Décembre 2018
    #12
    espiritu pampa aime ça.
  13. espiritu pampa

    espiritu pampa 74 ans, Bruxelles

    Je dirais même plus : superbe explication !:laughing:

    espiritu pampa , 29 Décembre 2018
    #13
  14. fromlok

    fromlok 55 ans, Liège

    un très grand merci pounet, contente de voir que tu as remonté ta lampe sans soucis. Effectivement ce genre de modification n'est pas à ma portée. Ah du coup, quant je recommencerai à travailler la semaine prochaine mon problème ne se résoudra pas avec un petit tour homéopathique de la visse "allen" :sob: Je souhaite à tous une très bonne année 2019 et un joyeux réveillon de St Silvestre .

    fromlok , 31 Décembre 2018
    #14
