Schema électrique pour l'éclairage d'une chambre

F

fabian

• 24 Janvier 2020

• #21

Re!

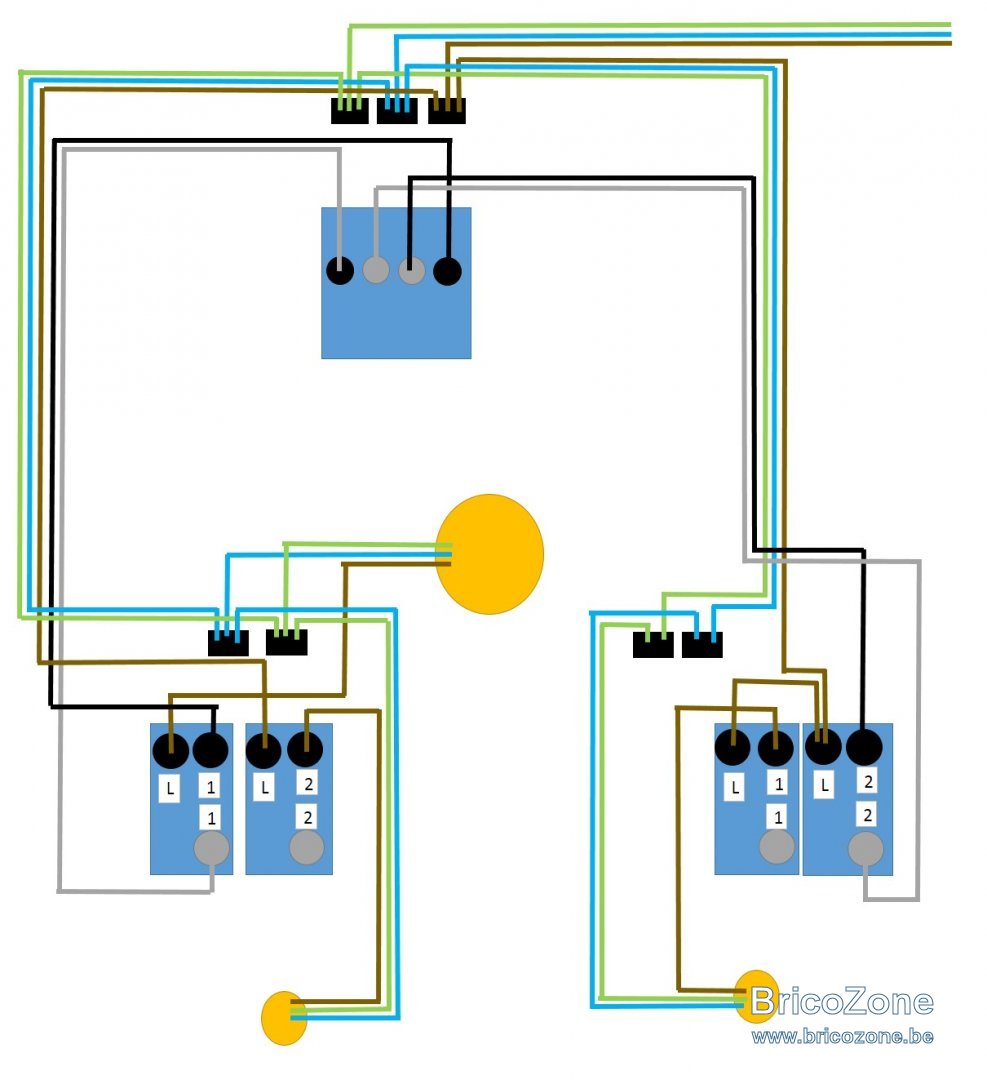

J'ai tenté de faire un petit schéma de la façon dont je pense câbler l'ensemble du circuit, est-ce que ça vous parait correct?

Merci d'avance!



flashman

• 24 Janvier 2020

• #22

TL, c'est tube luminescent...


BP bouton-poussoir ou une pompe à essence?
SA simple allumage ou une milice allemande?
TL télérupteur ou tube luminescent ?



flashman

• 24 Janvier 2020

• #23

Oui. Le schéma est bon.



F

fabian

• 24 Janvier 2020

• #24

Ahhh tube luminescent... j'y avais pas pensé!

Merci pour la réponse, vivement 16h que je rentre tester ça!

Et merci pour le truc des allumettes, ça m'a permis de mieux comprendre!

Je reviens ce soir pour vous dire si tout fonctionne bien!



flashman

• 24 Janvier 2020

• #25

Lui voulait dire télérupteur, c'était pour rire.


J'ai complété mon dernier message.



Cory

• 24 Janvier 2020

• #26

Pourquoi se pourrir la vie quand vous pourriez faire beaucoup plus simple avec des modules Yokis.
Moins de câblage, plus facile d'installation, moins cher, plus fiable, plus confortable.
http://www.yokis.fr/



F

fabian

• 24 Janvier 2020

• #27

selon les indices donnés dans ton post précédent, je vote pour :

Pompe à essence, milice allemande et tube luminescent! (mais je vois pas le rapport avec mon circuit électrique! )



F

fabian

• 24 Janvier 2020

• #28

Bonjour Cory,

merci pour l'info, je ne connaissais pas Yokis. Je retiens l'idée, mais dans mon cas, le câblage est déjà fait donc je crois que je vais rester sur ma situation!



F

fabian

• 24 Janvier 2020

• #29

re,

ma question va probablement être stupide, voir vous allez me traiter de grand malade, mais est-ce qu'on peut ajouter un interrupteur (point lumineux) à la suite d'une prise de courant? Dans la mesure ou évidemment le câblage reste en 2,5 pour l'éclairage et qu'on ne dépasse pas les 8 points par circuit.

J'ai un peu regardé sur le net mais ça me renvoie vers des sites français qui disent que la législation française ne l'autorise pas, est-ce pareil pour la législation belge?



Cory

• 24 Janvier 2020

• #30

Oui vous pouvez dans les règles dont vous faites mentions.
Et comme vous formez un circuit mixte le disjoncteur ne pourra dépasser 16Am



F

fabian

• 24 Janvier 2020

• #31

Merci pour l'info Cory,

Je suis vraiment une bille en électricité, donc veuillez excuser mes questions idiotes.

Si je ne me trompe pas, quand on a un circuit avec uniquement des prises, le disjoncteur fait 20Am, c'est bien ça?

Est-ce que ça veut dire que sur un circuit prises + éclairage on ne sais pas brancher d'appareil électrique puissant?

Encore merci pour les infos!



Cory

• 24 Janvier 2020

• #32

Les calibres des disjoncteurs sont des maximums et non des obligations.
Sur un circuits mixte, avec 16Am, vous pouvez "tirer" 3680 Watts ce qui n'est déjà pas si mal.



F

fabian

• 24 Janvier 2020

• #33

Effectivement, c'est pas mal!

Un tout grand merci pour ces infos! ma curiosité est satisfaite!



F

fabian

• 24 Janvier 2020

• #34

voilà, j'ai recâble le circuit comme sur le schéma publié ce matin (et confirmé par @flashman et tout fonctionne nickel!

un tout grand merci à vous pour votre aide et vos conseils!



S

solution elec

• 25 Janvier 2020

• #35

Salut... Pour info ci-cela peut aider les circuits prises de courants sont protégés Par disjoncteurs ou fusibles avec un calibre de 16 Amp et surtout un dispositif différentiel de 30Ma de type AC ou A Suivant l'utilisation avec une section de canalisation de 2.5 mm² mini et le tout raccorder au circuit de protection ( sur répartiteur de terre) En ce qui concerne l'éclairage les protections sont a 10 Amp et dispositif différentiel 300 Ma pour des canalisations en 1.5mm²... il faut partir par principe que qui peut le plus peut le moins...Tu peut canaliser un circuit éclairage en 2.5 mm² mais sa protection reste a 10Amp .Tu peut aussi protéger ton départ éclairage avec un dispositif différentiel a courant résiduel de 30Ma ... Essaye de te fournir le bouquin de Promotélec Pour la règlementation en vigueur du batiment travaux réno ou neuf D'année en année la règlementation change prend garde pour les travaux neuf surtout sur la répartition des conducteurs de terre ( tout ce qui est équipotentiel des masses métalliques)......enfin je suis industrie je bosse sur courants fort .. Le seul conseil que je te propose en élec c'est de toujours travailler en sécurité et dans le doute s'abstenir et faire intervenir une personne compétente EN ELECTRICITE ONS NE BRICOLE PAS A+



Cory

• 25 Janvier 2020

• #36

Attention Solution Elec, c'est très bien de donner des conseils mais ils ne servent à rien pour la Belgique.
Les normes sont différentes et le matériel aussi.
Disjoncteurs, différentiels et câbles, par exemple, ne sont pas admis en Belgique.



S

solution elec

• 25 Janvier 2020

• #37

Salut CORY Dit moi plus je ne comprend pas .



S

solution elec

• 25 Janvier 2020

• #38

En Belgique comme de partout ils ons des instalations comprenant des protections magnétiques, thermiques et différentielles ... des conducteurs et de l'appareillage en aboutissant ...enfin je pense aussi qui sont en 400V sur la BT et avec certains régimes de neutre suivant l'exploitation....Peut tu m'en dire plus STP Merci je suis preneur



Cory

• 25 Janvier 2020

• #39

Les protections (disjoncteurs) Français ne sont pas admis en Belgique, de même que les câbles.
Ceci entre autres choses.
Si vous aimez la lecture je vous invite à lire le RGIE actuel sur https://blog.immobalcaen.be/wp-cont...-les-installations-électriques-30-04-2015.pdf
Et le nouveau RGIE qui prendra cour au moi de juin de cette année sur https://economie.fgov.be/fr/publications/reglement-general-sur-les
Vous verrez alors que vos conseils, aussi bons soient-ils, ne sont pas valables en Belgique tout comme l'inverse.
Pour la France vous avez le même Bricozone sur https://www.bricozone.fr qui suit vos normes.
