Schéma unifilaire avec backup et inverseur général

pegasus777

• 2 Avril 2024

• #1

Bonjour,

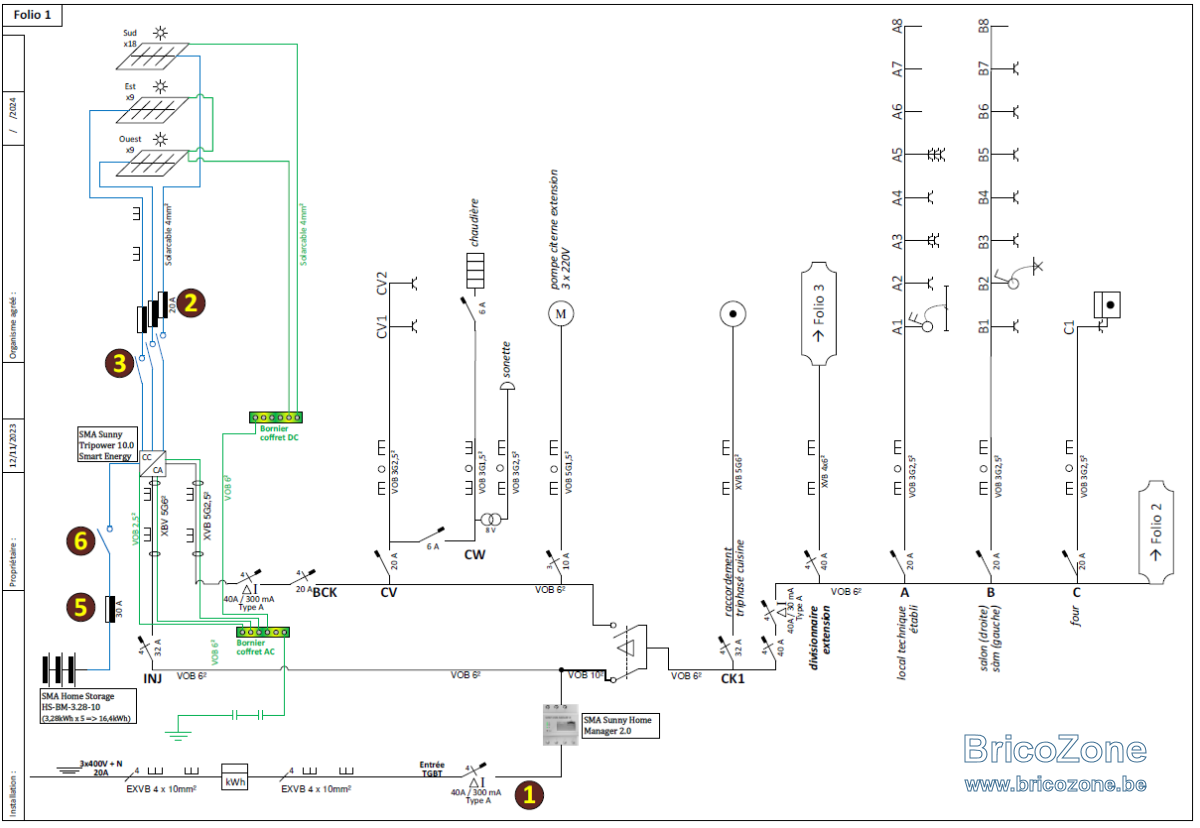

Je souhaite installer un onduleur hybride avec backup, de sorte qu'en cas de coupure de courant :
- un circuit (noté BCK sur le schéma unifilaire) continue d'être alimenté à partir de l'installation photovoltaïque via la sortie backup de l'onduleur
- un inverseur général me permette de basculer manuellement toute la maison sur le circuit de backup (après avoir déconnecté d'éventuel gros consommateurs)

J'ai montré ce schéma unifilaire à un contrôleur d'AIB Vinçotte : il me dit que ce schéma n'est pas règlementaire parce que si les pompiers débarquent et coupent le différentiel à l'entrée, il reste certains circuits sous tension, et que ce n'est pas acceptable.
Mais dans ce cas, pourquoi Synergrid agréerait-il des onduleurs hybrides avec backup si ce backup ne peut pas être utilisé ?
Je me permets donc de vous demander votre avis. Peut-être dois-je modifier l'installation ?

Merci !



pegasus777

• 7 Avril 2024

• #2

Bonjour,
Aucun avis sur la question ? Je me permets de relancer



pegasus777

• 7 Avril 2024

• #3

Extrait du RGIE :
Section 7.112.3. Essais et mesures
Lors du contrôle de conformité (chapitre 6.4.) ou de la visite de contrôle (chapitre 6.5.) d’une installation photovoltaïque domestique à basse tension, les mesures et les essais effectués par l’organisme agréé visé au chapitre 6.3. concernent également:
− la coupure du système automatique de sectionnement par manque de tension du réseau de distribution (moins de 5 secondes) et l’absence de production photovoltaïque sur le réseau de distribution tant que la tension de ce dernier ne réapparaît pas;

Mais comment faut-il interpréter "Absence sur le réseau de distribution" ? Si les circuits connectés au backup de l'onduleur ne sont pas autrement connecté sur le réseau, il me semble que la condition est respectée, non ?



BG1000

• 7 Avril 2024

• #4

Le différentiels ne doit pas être unique à l'entré de l'installation.
Exemple 300mA normal + 100mA chauffage + 30mA VE....

Il faut qu'en cas de coupure du réseau de distribution (GRD) il n'y ait pas de courant traversant INJ.

Perso cela me semble une usine à gaz, vaut mieux un frigo./congel à la poubelle tous les 40ans qu'un dispositif complexe, manifestement sans batterie qui assurerait une autonomie limitée.



pegasus777

• 7 Avril 2024

• #5

Merci pour ce retour.
L'installation électrique date de 1998, donc un différentiel 300mA à l'entrée (et un différentiel 30mA un peu plus en aval).
Il y a bien une batterie (16kWh - voir en bas sur la gauche de l'unifilaire).
Effectivement, en cas de coupure du GRD, il n'y a plus de courant passant par le disjoncteur INJ. Il y a du courant uniquement via le disjoncteur BCK.



BG1000

• 7 Avril 2024

• #6

il faut voir ce que l'onduleur accepte en déséquilibre de charge en fonctionnement autonome



pegasus777

• 8 Avril 2024

• #7

J'ai cherché dans le manuel de l'onduleur (SMA Tripower Smart Energy 10kW).
Dans la liste des problèmes :
Surcharge du mode secours : Les charges raccordées en tant qu’appareils consommateurs de secours dépassent
l’intensité autorisée.
Dans les données techniques :
Puissance d’entrée maximale des appareils consommateurs de secours en mode d’exploitation réseau en parallèle : 13800 W
Courant d’entrée maximal des appareils consommateurs de secours en mode d’exploitation réseau en parallèle : 3 x 20 A
Facteur de déphasage cos φ, réglable : 0,8 inductif à 0,8 capacitif
Bref, rien sur ce sujet...



BG1000

• 8 Avril 2024

• #8

Les interruptions de sibelga sont rares, pour moi c'est de la complexification, pour peu d'utilités.
J'ai pas envie de faire un calcul disponibilité (du 230V) vs fiabilité (des équipements).



pegasus777

• 9 Avril 2024

• #9

Je comprends l'argument. Pour ma part, je trouve une satisfaction personnelle à concevoir ce type d'installation
Pour revenir à la question de départ, puis-je conclure :

• que le contrôleur de Vinçotte a donc tort quand il dit que mon schéma n'est pas règlementaire au motif que si les pompiers débarquent et coupent le différentiel à l'entrée, il reste certains circuits sous tension
• que le point important est qu'en cas de coupure de courant, l'installation photovoltaïque ne délivre pas de courant vers le réseau (ce qui est le cas dans mon schéma : pas de courant vers le disjoncteur INJ, courant uniquement vers le disjoncteur BCK sans connexion aucune vers le réseau)

Cordialement,



Marc72

• 9 Avril 2024

• #10

Bonjour,

@pegasus777 Histoire de vous rassurer, j'aime beaucoup votre démarche et je peux tout à fait comprendre que l'on trouve un réel plaisir à concocter ce genre de circuit.

Si ça peut aider, je livre ici un schéma (simple) d'une prise secourue qui à pu être validée au contrôle sans trop devoir insister.
Ça a demandé juste quelques explications et j'avais fourni un multifilaire (plus propre que celui-ci) du boitier en plus de l'unifilaire général.



Le switch du backup est ici manuel (Hager SFT440) mais on pourrait fort bien le rendre automatique avec 2 relais temporisés tout en conservant le même principe puisque le principe à été accepté.

@BG1000 : Pour la petite explication, il s'agit d'une personne à mobilité réduite qui ne peut en aucun cas débrayer sa porte de garage manuellement et dans notre zone les coupures sont loin d'êtres rares (une par mois est un minimum)



BG1000

• 9 Avril 2024

• #11

Cela existe tout fait



pegasus777

• 9 Avril 2024

• #12

@Marc72
Merci pour ce retour !
Je ne comprends pas bien le schéma de l'inverseur. Il me semble que ce dernier n'a de sens que s'il permet de commuter la source en cas de coupure du réseau, mais je ne visualise pas le mode backup de l'onduleur sur votre schéma.

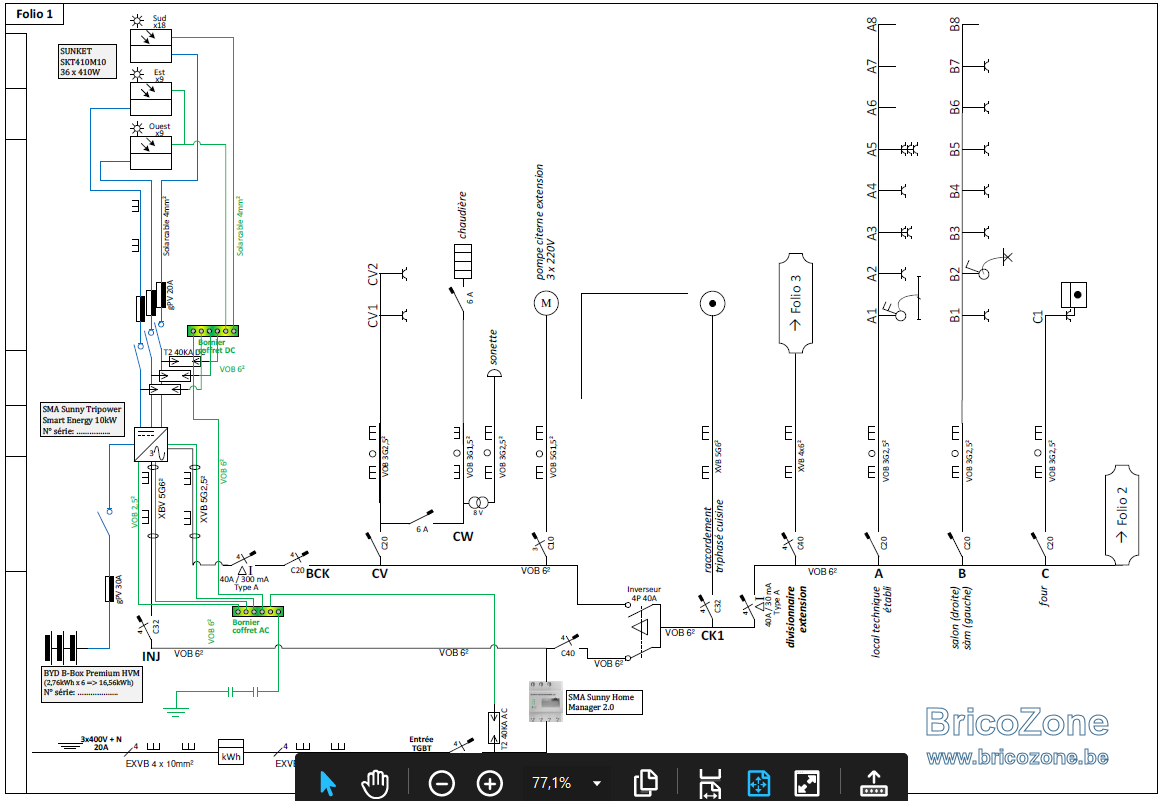

Ceci étant dit, je compte utiliser le même inverseur que vous (je préfère manuel, cela me laisse l'opportunité de déconnecter le cas échéant les gros consommateurs), et cela implique qu'il y a une grosse erreur dans mon schéma : l'inverseur (40A) est derrière le réseau (25A) et l'onduleur (32A)... Solution possible : déplacer le disjoncteur C40 actuellement placé entre l'inverseur et le 30mA et le mettre devant l'inverseur en l'utilisant comme limitateur. Voici le schéma corrigé. Qu'en pensez-vous ?



Marc72

• 13 Avril 2024

• #13

Bonsoir,

Pour l'explication de mon (bête) schéma :

L1/L2 sont en provenance du coffret avec le disjoncteur de l'onduleur. (montage standard)

Les 4 contacts de l'inverseur sont représentés en position "normale", donc une fois passé par la sortie de l'inverseur le circuit continue à travers le 30mA, ensuite le 16A et enfin la prise secourue.

Lorsque les 4 contacts de l'inverseurs sont inversés :

Le #1 isole L1 (qui devient alors L)
Le #2 isole L2 (qui devient N)
Le #3 ponte la terre sur N (ex L2) pour que le différentiel 30mA reste fonctionnel.
Le #4 ferme le contact de l'onduleur pour le démarrer en mode Off-Grid.

Le flux passe alors uniquement de l'onduleur vers le 30mA, ensuite le 16A et finalement la prise secourue.


Note : Les batteries ne sont pas représentées mais lorsque il y en a, elles sont connectées directement à l'onduleur



Pour votre C40A, il protège de toute façon le 30mA/40A sur les 2 schémas mais j'imagine que le contrôleur préferera le voir en tête d'installation ?

Pour ma part si les pontages sont en 10mm2 les 2 me conviennent, si il existe du 6mm² avant le 30mA/40A alors seul le nouveau semble correct.



Dernière édition: 14 Avril 2024
