mise en conformité, section de câble et schéma unifilaire, beaucoup de choses :)

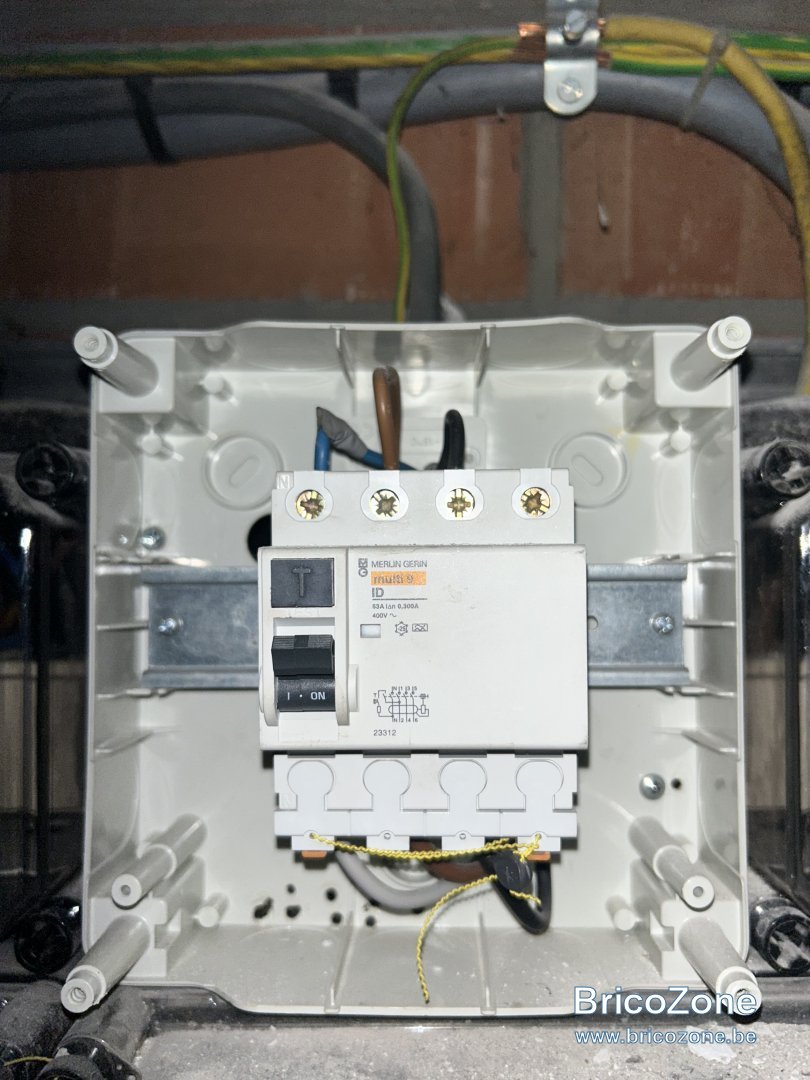

L’image du diff en sortie de compteur

Tous les points problématiques ont été soulevés par les divers intervenant.

Si on désire mettre en // et cascade des différentiels il faut jouer sur des temporisations. (Pas d'expérience)

Sur le forum on traite essentiellement d'installations domestiques et pas d'installation non domestique.

Si Sibelga a le papier que l'installation est conforme il fera le renforcement.

Merci Bg1000, je vois mon électricien mardi je saurais au moins quoi lui dire d’après lui les atelier c’est plus simple que les habitations.
Je mettrai mes avancées sur ce post pour que ça puisse servir à d’autres

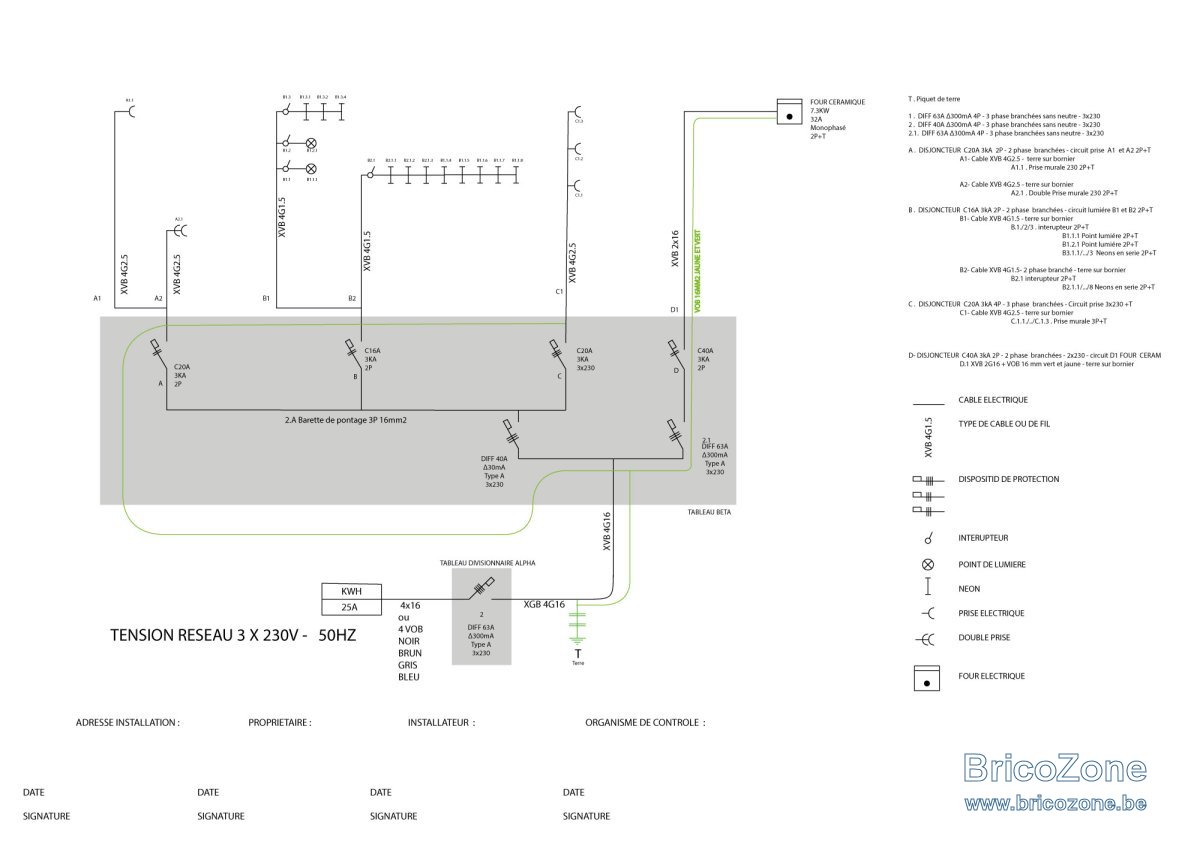

voila, j'ai refait mes schéma.

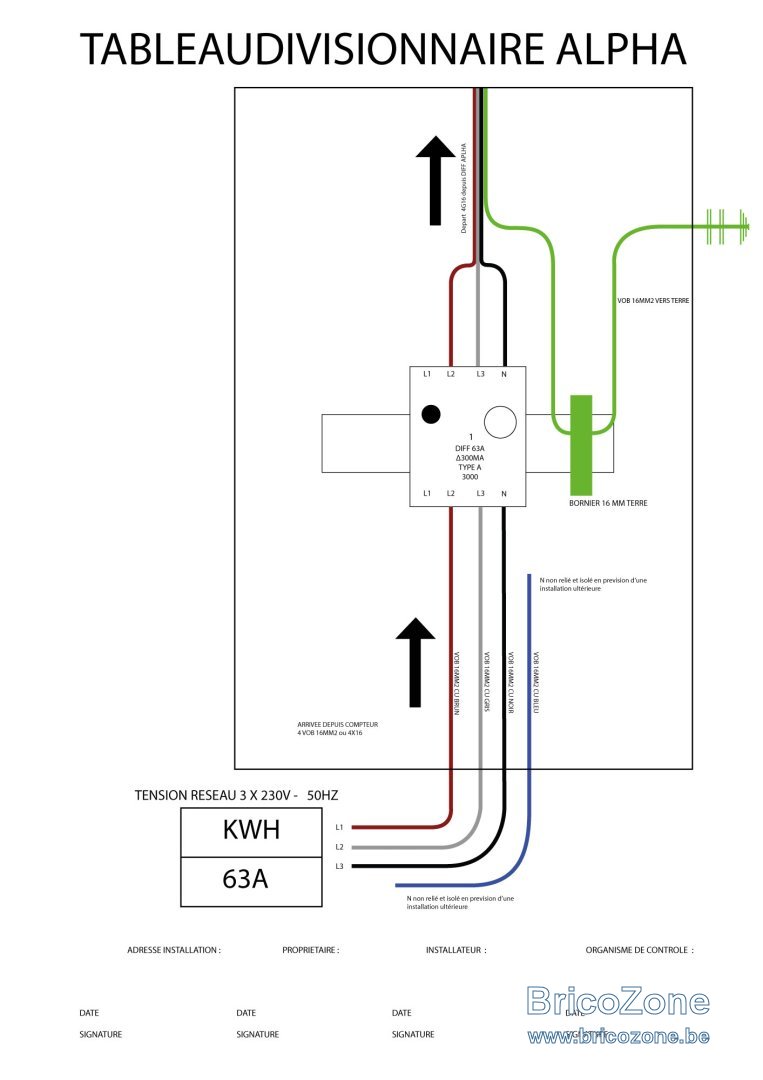

1-J'ai rajouté le tableau principal qui se situe a coté du compteur et que je signifie différemment sur les schémas.
2-J'ai aussi enlevé le bleu et l'ai remplacé par un gris souris.
3-Je conserve du 16mm2 partout ( préconisation du constructeur de mon four)

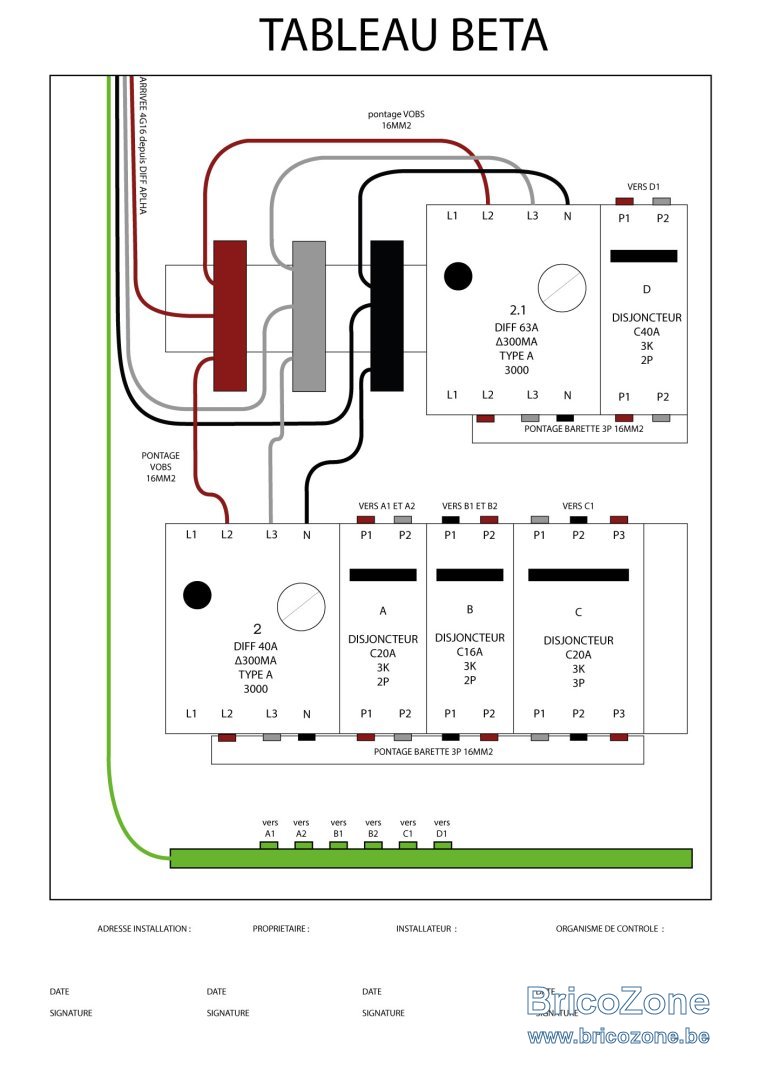

4-je garde les borniers du boitier beta pour des questions de facilité de montage ( impossible de trouver des griffes de pontage en 16mm2) Je mie demande toujours si c'est aux normes ou pas de faire avec bornier? ( pas de réponse a ce sujet )
5-J'ai enlevé le double disjoncteur en 32 et l'ai remplacé par un seul 40A ( le four étant en 32 ca sauterai dés qu'il tourne a plein régime), je ferais la jonction four/cable D1 avec des dominos prévus à cet effet). ca simplifie aussi la ligne.
6- j'ai notifié 4 fil de VOB 16 mm2 ou 4x16 pour le raccord entre le compteur et le 1er différentiel. J'ai conservé le 4G16 pour le raccord entre le tableau alpha et le tableau beta ( ca correspond mieux? )

7- j'ai ajusté les mA des différentiels en fonction de leurs utilisation 63A300ma ( j'hésite avec un 100ma) pour le four avec différentiel dédié ( conseil du constructeur). De plus je met tout ce qui est en prise et lumière en 30mA, obligation du RGIE 2023 apriori.

je vous joint les nouveaux schémas

A bientôt

Merci BG 1000, c’est le pontage de ligne à ligne que je me trouve pas en 16, malgré un temps long sur le net et un passage chez rexel et chez cebeo

thomatotard a dit:

Merci BG 1000, c’est le pontage de ligne à ligne que je me trouve pas en 16, malgré un temps long sur le net et un passage chez rexel et chez cebeo

Cliquez pour agrandir...

Pas de soucis a le faire en vob, juste des fils, c'est même plus pratique

Edmaison a dit:

Pas de soucis a le faire en vob, juste des fils, c'est même plus pratique

Cliquez pour agrandir...

vob souple? on met quoi comme cosses?

Jcl a dit:

Voir la pièce jointe 155502

Cliquez pour agrandir...

ah merci, des cosses isolées.
