schéma unifilaire (rénovation), quelques questions...

M

mineri

• 23 Septembre 2021

• #21

Sniff, toujours pas d'avis ? Je vais prendre mon rendez-vous alors.

Si quelqu'un pouvais au moins me confirmer si un interrupteur va-et-vient Niko qui est utilisé comme simple unipolaire peut être renseigné comme unipolaire "simple" ? Merci.



pegase

• 23 Septembre 2021

• #22

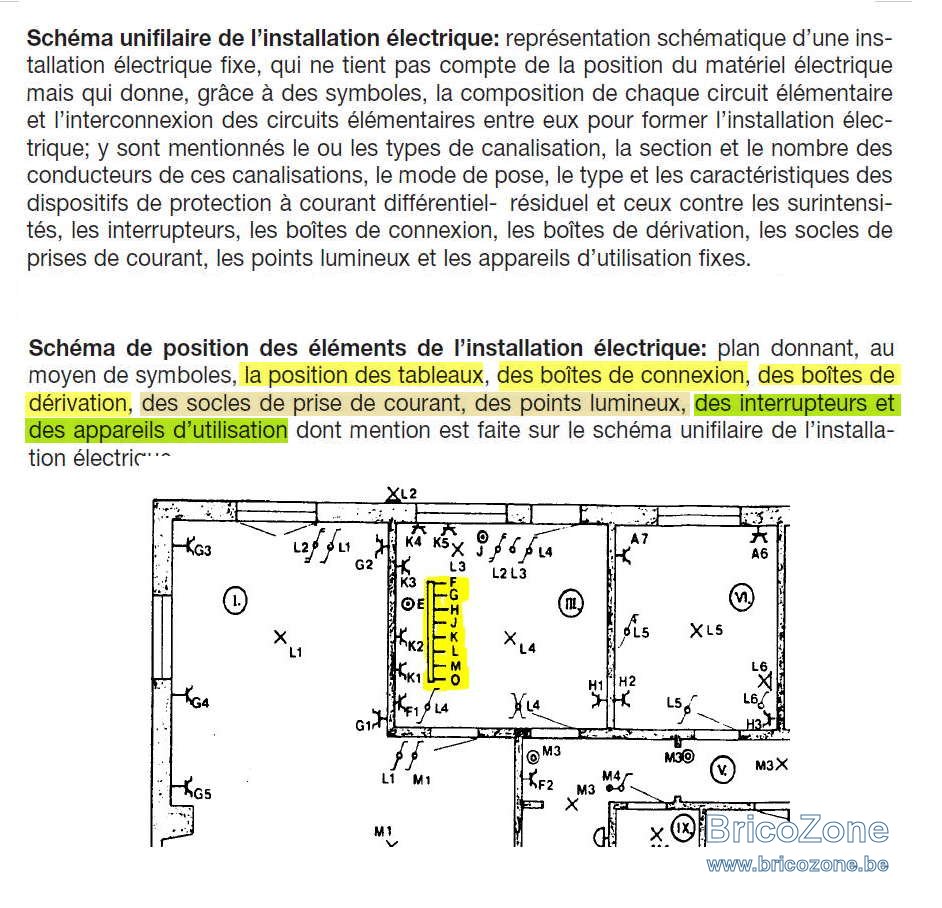

sur le schéma de position où se trouve le tableau de départ



M

mineri

• 23 Septembre 2021

• #23

Ah bon ! Le coffret divisionnaire doit aussi être sur le schéma de position ? Je ne l'avais lu nulle part.



neuneu

• 23 Septembre 2021

• #24

Cory a dit:

Un XVB encastré dans un mur c'est donc "M M"
Oui c'est bien ça.
Et des VOB dans des tubes encastrés dans le mur c'est "M O"

Canalisation, conduit, des mots qui ont un sens évidemment bien précis pour les pros mais pas forcément clair pour les neuneus.
Le conduit c'est le/les tubes dans lequel passe les fils ou câble.

Cliquez pour agrandir...

les neuneus merci Cory
chez moi on dit aussi Toto @supertoto
y'a pas de raison, c'est cadeau



M

mineri

• 23 Septembre 2021

• #25

Je viens de constater que certains renseignent aussi le compteur sur le schéma unifilaire. Dans mon cas, le compteur est à la cave et un câble remonte à l'appartement via un conduit technique. Tout ce que je sais est que la section est du 6 carré (années 60, compteur 25A 3x400+N) et qu'à l'arrivée à dans l'appartement, 4 fils sortent d'un conduit PVC. J'ignore si c'est un XVB dénudé ou du VOB.

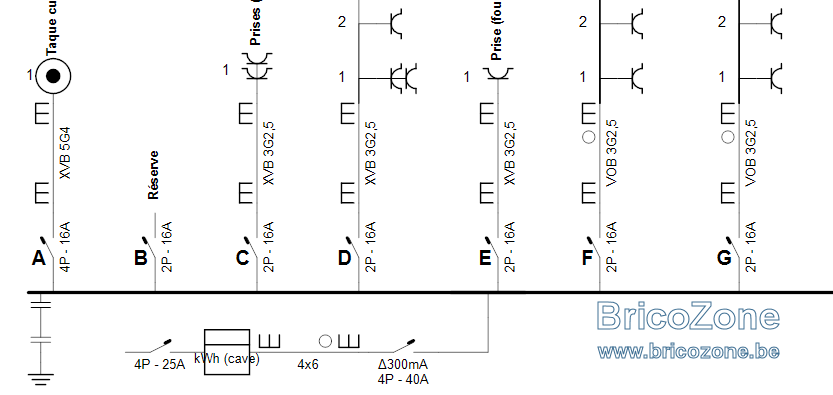

Dois-je indiquer le compteur et si oui est-ce correct comme ceci :

Sur le schéma de position, j'ai ajouté le tableau comme Pegase me l'a conseillé. Dois-je aussi y indiquer que le compteur est à la cave ?

Merci



Dernière édition: 23 Septembre 2021

Cory

• 23 Septembre 2021

• #26

Non, l'emplacement du compteur ne doit pas figurer.



M

mineri

• 23 Septembre 2021

• #27

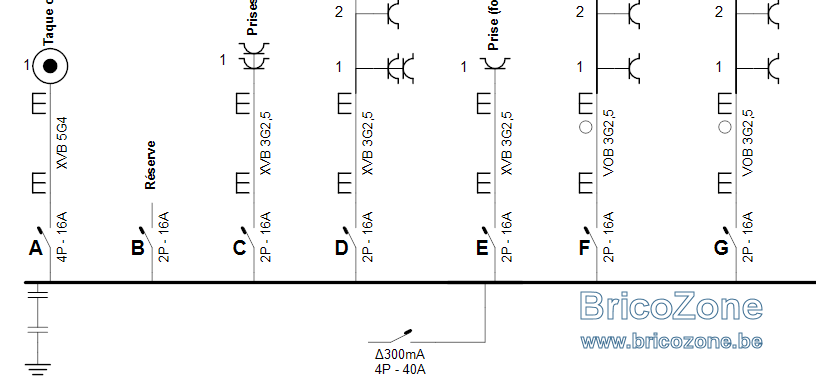

Merci Cory. Je suppose que cette réponse concerne aussi bien le schéma unifilaire que celui de position, je peux donc faire comme ceci pour l'unifilaire (et ne rien mettre sur le schéma de position) :



Cory

• 23 Septembre 2021

• #28

L'unifilaire au #25 est parfait.



M

mineri

• 23 Septembre 2021

• #29

Une fois de plus, merci Cory. L'unifilaire #25 part pour l'imprimante .



C

Court circuit

• 23 Septembre 2021

• #30

Bonjour, pourquoi vous mettez seulement du 16A Taque de cuisson et prise de courant cuisine. L’endroit où est demandé le plus de courant dans la maison.
Bonne chance avec votre réception, je me suis fait recaler, 38 ohm.



Cory

• 23 Septembre 2021

• #31

@Court circuit,
16Am en 3x400V+N laisse possible 11.085 Watts.



M

mineri

• 23 Septembre 2021

• #32

@Court circuit
En fait il s'agit d'une rénovation et cela m'arrangeait bien de récupérer le disjoncteur trétra 16A déjà présent.

Le branchement de la taque utilise en fait 2 phases; la taque à fond (ce qui doit être assez rare) monte à 7300 W et les spécifications techniques indiquent un branchement en 2x16A ou 1x32A.

Économie de l'achat d'un disjoncteur et respect d'un conseil de Cory : choisir le disjoncteur en fonction des besoins.

Rendez-vous "contrôle" pris pour ce 1er octobre, la terre est commune à tout l'immeuble et j'ai été me ponter dessus avec un 16 carré tout neuf.



Cory

• 23 Septembre 2021

• #33

Pourquoi avoir du triphasé et raccorder en mono, c'est illogique.



M

mineri

• 24 Septembre 2021

• #34

Non, non Cory : j'explique jusque que la taque peut être branchée en 2x16A ou 1x32A. Ici elle est bien sûr branchée en triphasé (XVB 5G4 et disjoncteur tétra 16A) mais seulement 2 des 3 phases sont utilisées par la taque.

Ce serait effectivement peu judicieux de faire un branchement en monophasé...surtout avec un compteur limité à 25A.
