schéma unifilaire (rénovation), quelques questions...

M

mineri

• 23 Août 2021

• #1

Bonjour, je termine la rénovation d'un appartement et je me penche sur la création du schéma unifilaire, avec quelques interrogations :

1. pour les anciens circuits "prises" (VOB 2,5 sans terre), j'ai ajouté une terre séparée en suivant les conseils de Cory, départ du 6 carré équipotentielle baignoire et pontage de prises en prises sur les 2 circuits concernés (https://www.bricozone.be/t/renovation-partielle-installation-des-annees-60.130912/). J'ai donc 3 VOB 2,5 qui suivent des trajets différents. Dois-je le signaler sur le schéma unifilaire ou puis mettre VOB 3G2,5?
2. j'ai un disjoncteur 16A qui n'a rien dessus, en réserve (et pour compléter le peigne sans devoir mettre des capuchons), puis-je donc faire un circuit "vide" sur le schéma ?
3. le boiler : un circuit "A" avec disjoncteur tétra et un circuit "E" avec disjoncteur 6A qui alimente une horloge qui déclenche un contacteur tétra...qui laisse passer le courant vers le boiler. Donc le circuit A, c'est disjoncteur vers contacteur puis vers boiler et le circuit E c'est alimentation de l'horloge et alimentation du contacteur. Comment représenter cela sur le schéma unifilaire ?
4. circuit 7 prises VOB + ajout d'une prise câblée en XVB, que mettre sur le schéma unifilaire ?
5. dans le living, j'avais 2 interrupteurs mais un seul point lumineux : le premier interrupteur commande ce point lumineux mais le second ne sert à rien, probablement une applique murale "plafonnée" par les anciens proprios. J'ai donc dans mon blochet double l'arrivée du circuit, le départ vers le point lumineux existant et j'ai deux fils qui partent "quelque part". J'ai mis un cache trou et un interrupteur simple mais dois-je indiquer dans le schéma unifilaire ces deux fils qui ne vont nulle part ?

Merci pour votre aide, un exemple de schéma pour le point 3 serait vachement apprécié .



Cory

• 23 Août 2021

• #2

1. Indiquez simplement VOB2,5
2. Vous indiquez "RESERVE" simplement pour le disjoncteur et isolez les broches inutilisées du peigne.
3. Vous dessinez le matériel et indiquez son utilisation. Très mauvaise idée de raccorder un boiler sur un interrupteur horaire.
4. Vous indiquez la partie la plus longue.
5. Vous indiquez "EN ATTENTE" et bien isoler.



M

mineri

• 23 Août 2021

• #3

Merci Cory,

Pour le point 5 je précise que c'est juste les fils entre l'interrupteur qui n'existe plus et le luminaire qui n'existe plus. L'arrivée du courant dans le blochet double alimente l'autre interrupteur et il n'y a donc aucun fils en attente qui vient du circuit.

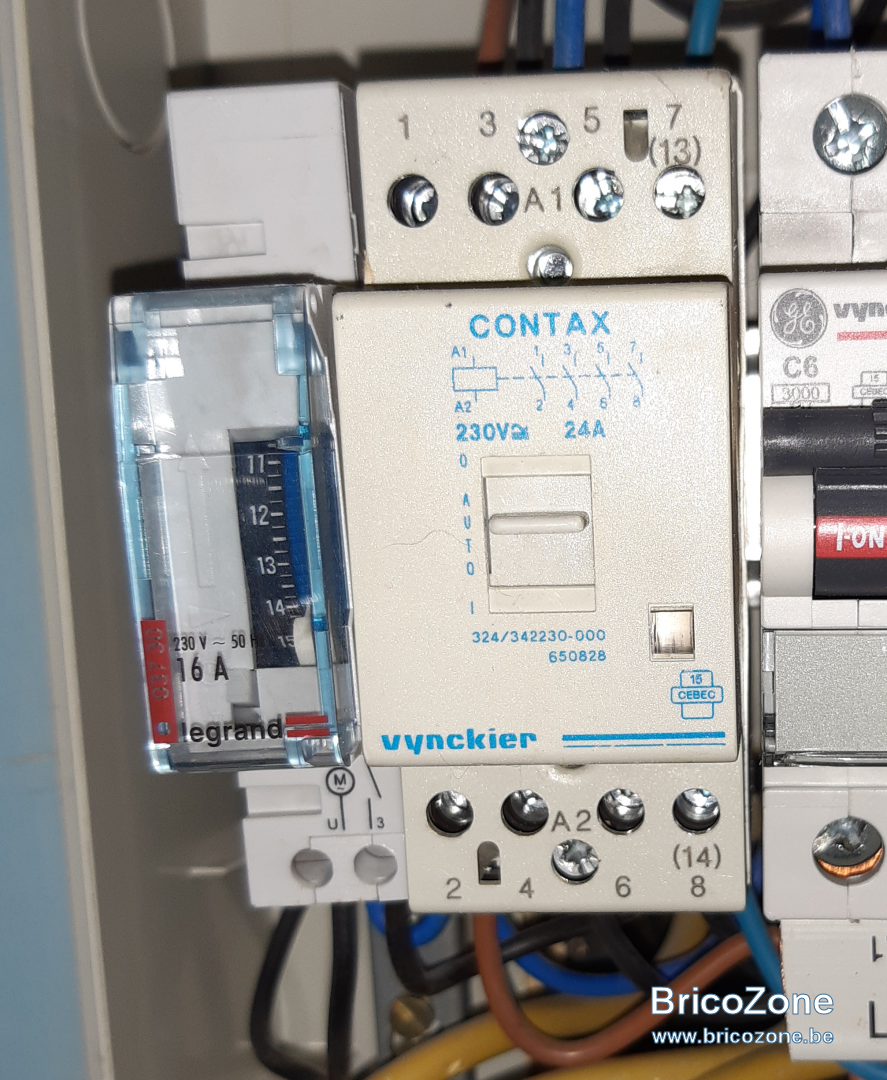

Pour le point 3, le boiler n'est pas raccordé à un interrupteur horaire, l'horloge commande un contacteur vynckier (voir photo) qui lui est connecté au boiler. Il y a sur le circuit E une horloge qui commande un contacteur tétrapolaire. A minuit, l'horloge signale donc au contacteur (en mode "automatique") de laisser passer le courant. Le boiler est connecté uniquement au contacteur :

Donc sur le circuit A il y a un disjoncteur tétra donc les 4 fils partent vers ce "vynckier contax" et en ressortent pour aller au boiler. Ce "vynckier contax" est lui-même alimenté par le disjoncteur 6A du circuit E et par l'horloge elle aussi alimentée par le disjoncteur du circuit E.

Cette installation était présente lors que j'ai hérité (au sens propre) de l'appartement. Je précise que le compteur est monohoraire; faire tourner le boiler la nuit était sans doute fait pour libérer les phases durant la journée (màl, séchoir, four, taque...).

Dois-je donc dessiner le schéma A : disjoncteur tétra vers contacteur vers boiler et schéma E qui alimente une horloge et un contacteur (alors que c'est le même) ?

Aurais-je dû connecter cet horloge et ce contacteur sur le disjoncteur A et supprimer le circuit E ?

Que faire à présent pour le schéma unifilaire ?



Cory

• 23 Août 2021

• #4

Donc le boiler est bien sur un interrupteur horaire, personnellement je supprime ce circuit de commande du boiler, inutile, et le raccorde normalement.
Le plus simple, faite un brouillon de votre schéma et on le corrigera.



M

mineri

• 23 Août 2021

• #5

OK, merci Cory. Je fais un brouillon dès que possible.



M

mineri

• 27 Août 2021

• #6

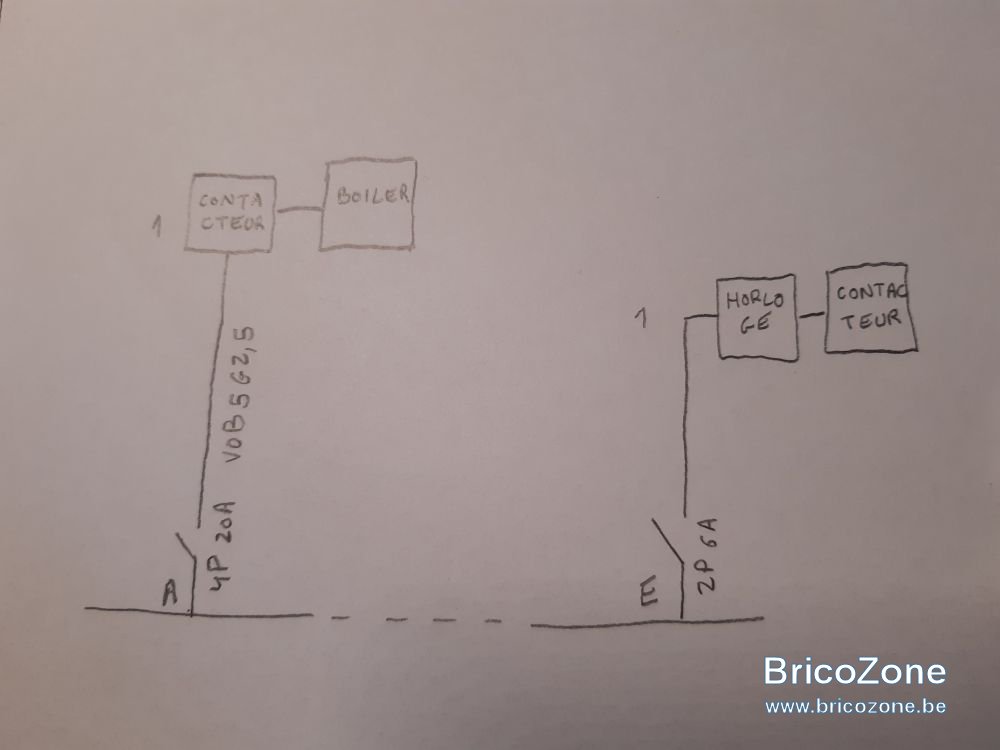

Voici le brouillon, je ne sais pas si c'est correct mais je n'ai pas d'autre idée.

Au niveau du câblage j'ai des doutes aussi :

• pour le schéma A, pas de terre entre le disjoncteur et le contacteur vu que la terre va de la barre du coffret vers le boiler

• pour le schéma E, je ne sais pas non plus s'il faut indiquer le câblage vu que c'est à l'intérieur du coffret. S'il faut l'indiquer je suppose que je dois mettre "VOB 2X2,5" vu qu'il n'y a pas de terre pour l'horloge ni le contacteur lui-même.

Merci pour vos remarques et corrections.



flashman

• 30 Août 2021

• #7

C'est bon.
Manque juste le mode de pose.



M

mineri

• 30 Août 2021

• #8

Merci Flashman.

L'horloge et le contacteur se trouve dans le coffret et sont relier par 2 VOB 2.5 et n'ont pas de terre

Que dois-je indiquer comme mode de pose ? "VOB2X2,5" ?



flashman

• 30 Août 2021

• #9

C'est du boiler dont je parle forcément... Les pieces dans le coffret, on s'en moque.



M

mineri

• 30 Août 2021

• #10

Ah bon!

Du disjoncteur tétra vers le contacteur (qui dans le coffret) c'est 4 fils VOB et du contacteur vers le boiler c'est un 5G2,5 qui sort du coffret (les 4 VOB du contacteur + terre).

Comment dois-je indiquer cela sur le schéma du circuit A ?



Cory

• 30 Août 2021

• #11

Le mode de pose c'est encastré, apparent sous tubes, ... les symboles qui ressemblent le à un "M" et à un "O".
Et on indique seulement la partie la plus longue.



M

mineri

• 30 Août 2021

• #12

Ah OK, merci Cory pour ce complément d'information.

C'est encastré, donc je suppose que c'est le symbole qui ressemble à un "M" couché avec les pointes vers la droite, comme un E.



Cory

• 30 Août 2021

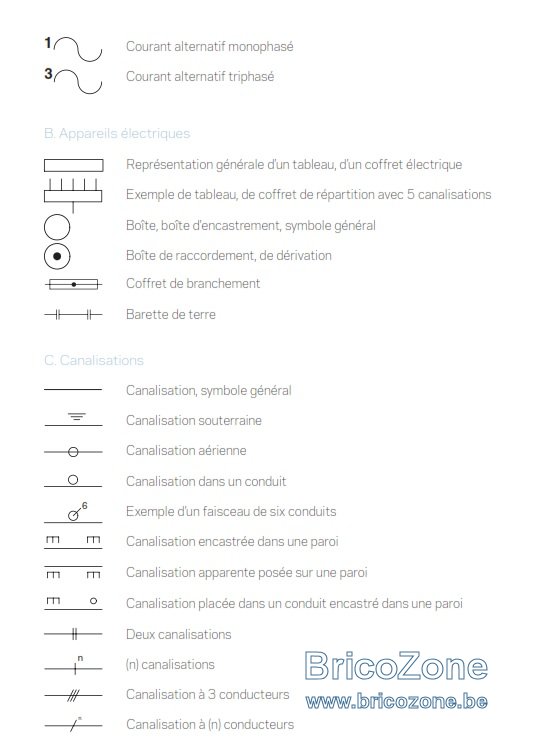

• #13



M

mineri

• 30 Août 2021

• #14

Merci pour la liste !



M

mineri

• 30 Août 2021

• #15

Un XVB encastré dans un mur c'est donc "M M"

Et des VOB dans des tubes encastrés dans le mur ? C'est aussi "M M" ou c'est "M O" ?

Canalisation, conduit, des mots qui ont un sens évidemment bien précis pour les pros mais pas forcément clair pour les neuneus.



Cory

• 30 Août 2021

• #16

Un XVB encastré dans un mur c'est donc "M M"
Oui c'est bien ça.
Et des VOB dans des tubes encastrés dans le mur c'est "M O"

Canalisation, conduit, des mots qui ont un sens évidemment bien précis pour les pros mais pas forcément clair pour les neuneus.
Le conduit c'est le/les tubes dans lequel passe les fils ou câble.



M

mineri

• 31 Août 2021

• #17

Bonjour,

Question supplémentaire :

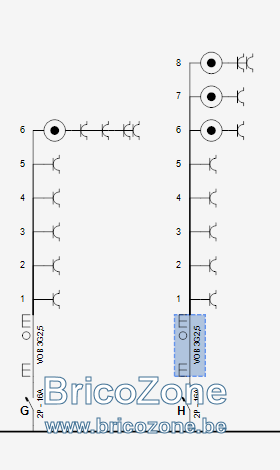

Il me semble avoir lu qu'à présent il fallait indiquer les boîtes de dérivation sur le schéma unifilaire mais je ne sais pas comment dessiner cela. Le circuit possède 8 prises dont 3 sont après la (seule) boîte de dérivation.

Avec le logiciel de dessin, j'arrive à faire deux dessins mais j'ai peur qu'aucun ne soit correct !

Votre avis svp



Cory

• 31 Août 2021

• #18

Jusqu'à présent seul les boîtes terminales doivent figurer sur le schéma unifilaire.
Par contre toutes les boîtes doivent figurer sur le plan de situation.



M

mineri

• 1 Septembre 2021

• #19

Merci Cory, cela va bien me faciliter la tâche. Je pensais à tort que le nouveau RGIE imposait toutes les boîtes de dérivation sur l'unifilaire.

Je l'ajouterai manuellement (pas prévu dans logiciel) sur le plan de situation avec la lettre du circuit concerné.



M

mineri

• 3 Septembre 2021

• #20

Bonjour,

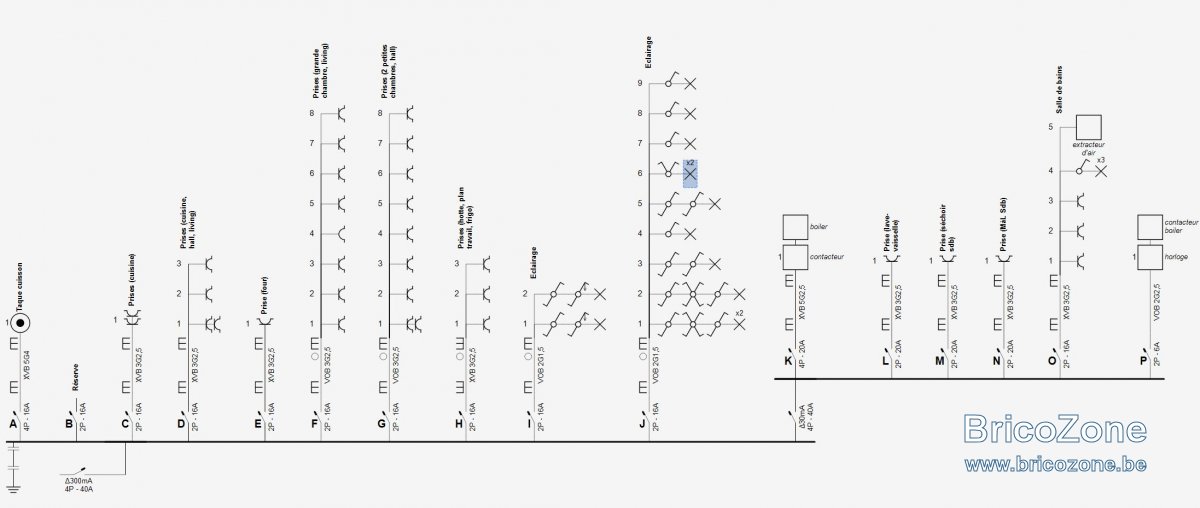

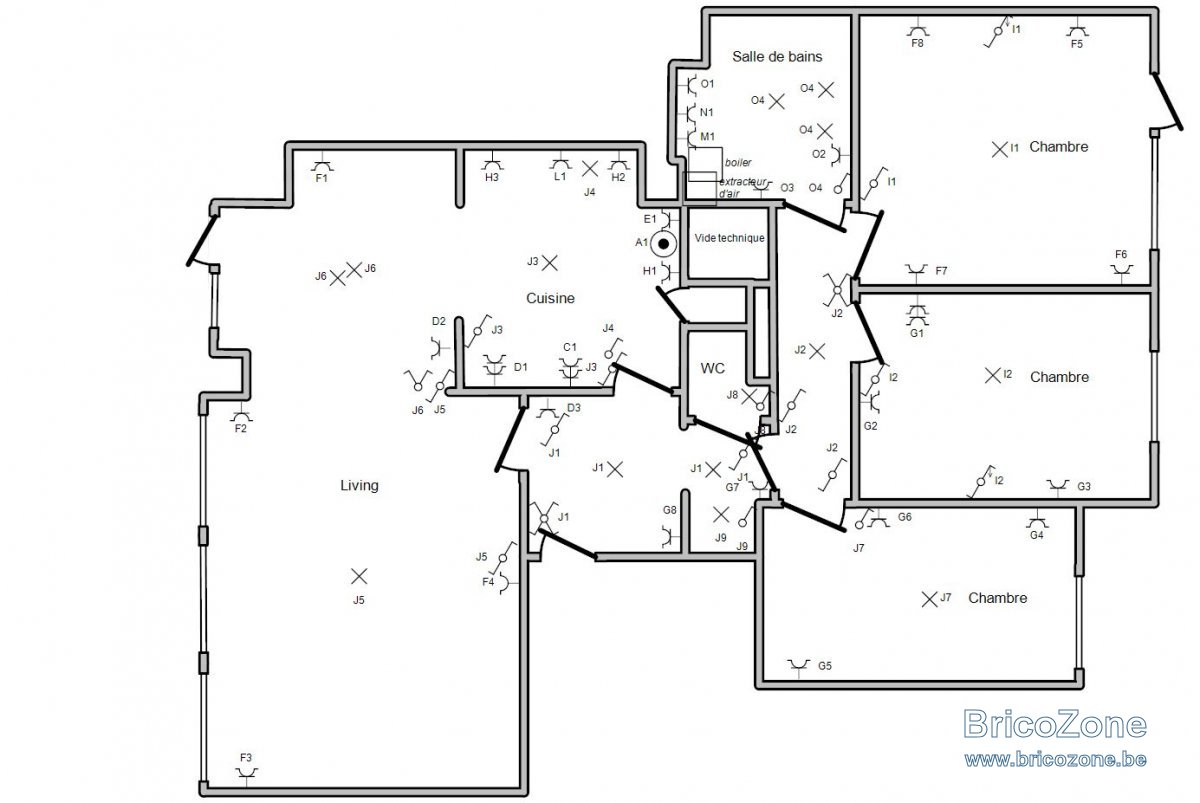

Voilà, j'ai fini les dessins ! J'ai essayé de bien tenir compte de tout vos conseils et remarques.

Les circuits F et G sont les anciens circuits prises sans terre et j'ai ajouté un VOB 2.5 terre dans un conduit séparé sauf pour F4. (merci Cory pour les infos sur ce sujet).

Le circuit H est en apparent sous tube ou dans goulotte.

Le circuit P n'est que dans le coffret et ne figure pas sur le schéma de position.

Les circuits I et J sont anciens et n'ont pas de terre.

J'ai renseigné des interrupteurs unipolaires aux circuits J et O mais je n'ai placé que des va-et-vient : dois-je les renseigner comme va-et-vient ou comme unipolaires lorsqu'ils ne sont branchés que comme des unipolaires (ex J8 dans le WC ou J9 dans un placard) ?

C'est du 3X400+N.

Si vous êtes d'accord, je pourrai prendre rendez-vous avec un "contrôleur".

MERCI
